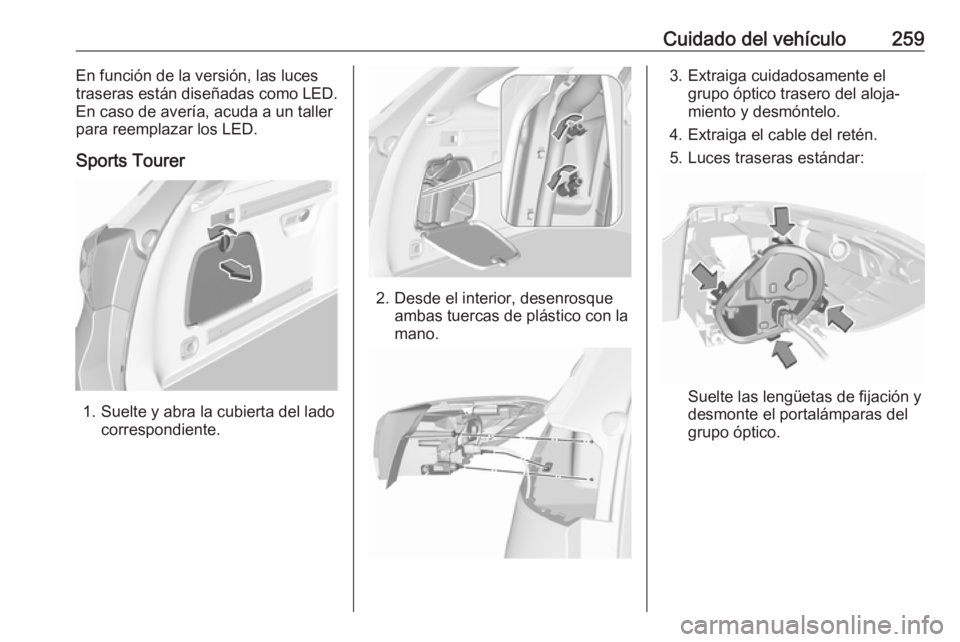

Cuidado del vehículo259En función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Luces traseras estándar:
Suelte las lengüetas de fijación y
desmonte el portalámparas del
grupo óptico.

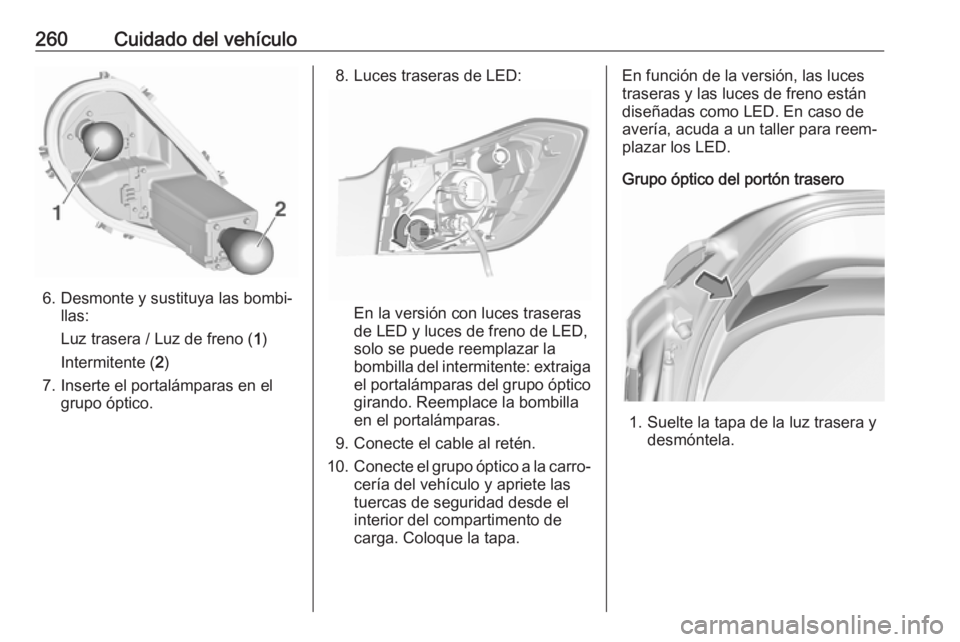

260Cuidado del vehículo
6. Desmonte y sustituya las bombi‐llas:
Luz trasera / Luz de freno ( 1)
Intermitente ( 2)
7. Inserte el portalámparas en el grupo óptico.
8. Luces traseras de LED:
En la versión con luces traseras
de LED y luces de freno de LED,
solo se puede reemplazar la
bombilla del intermitente: extraiga
el portalámparas del grupo óptico
girando. Reemplace la bombilla
en el portalámparas.
9. Conecte el cable al retén.
10. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.
En función de la versión, las luces
traseras y las luces de freno están
diseñadas como LED. En caso de
avería, acuda a un taller para reem‐
plazar los LED.
Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.

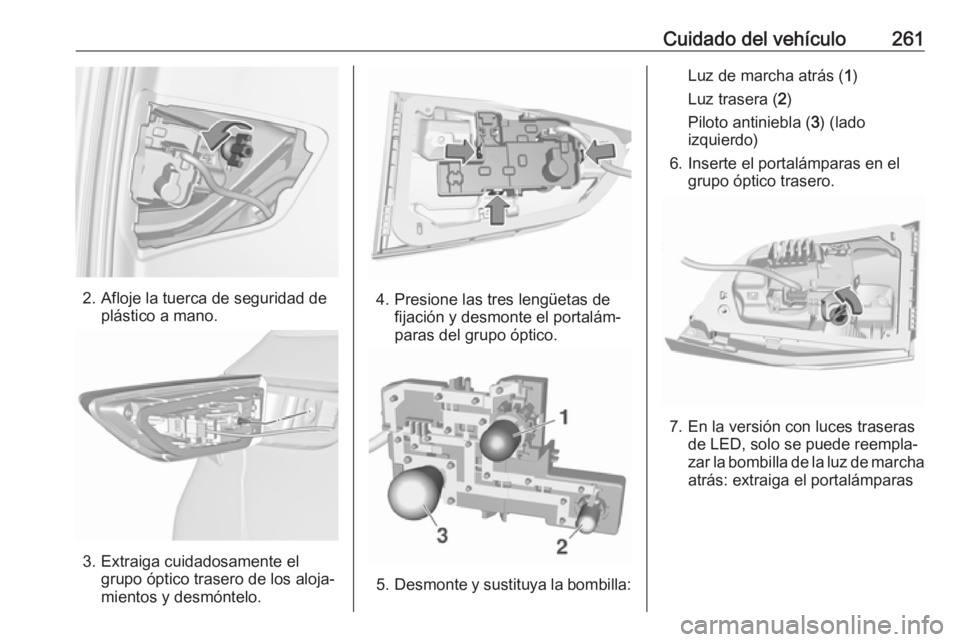

Cuidado del vehículo261
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fijación y desmonte el portalám‐
paras del grupo óptico.
5. Desmonte y sustituya la bombilla:
Luz de marcha atrás ( 1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado
izquierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas

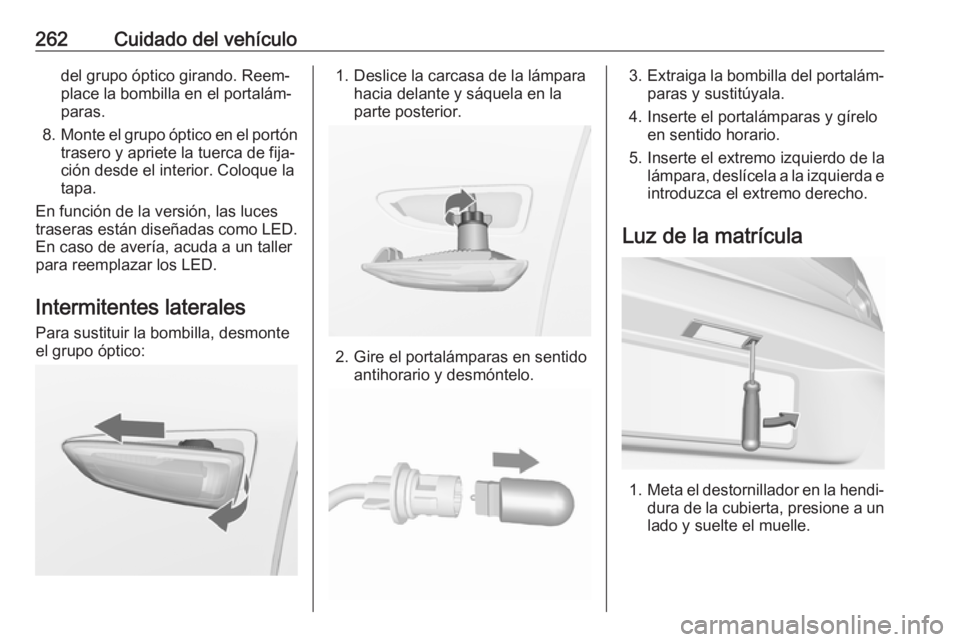

262Cuidado del vehículodel grupo óptico girando. Reem‐
place la bombilla en el portalám‐
paras.
8. Monte el grupo óptico en el portón
trasero y apriete la tuerca de fija‐
ción desde el interior. Coloque la
tapa.
En función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la carcasa de la lámpara hacia delante y sáquela en la
parte posterior.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.

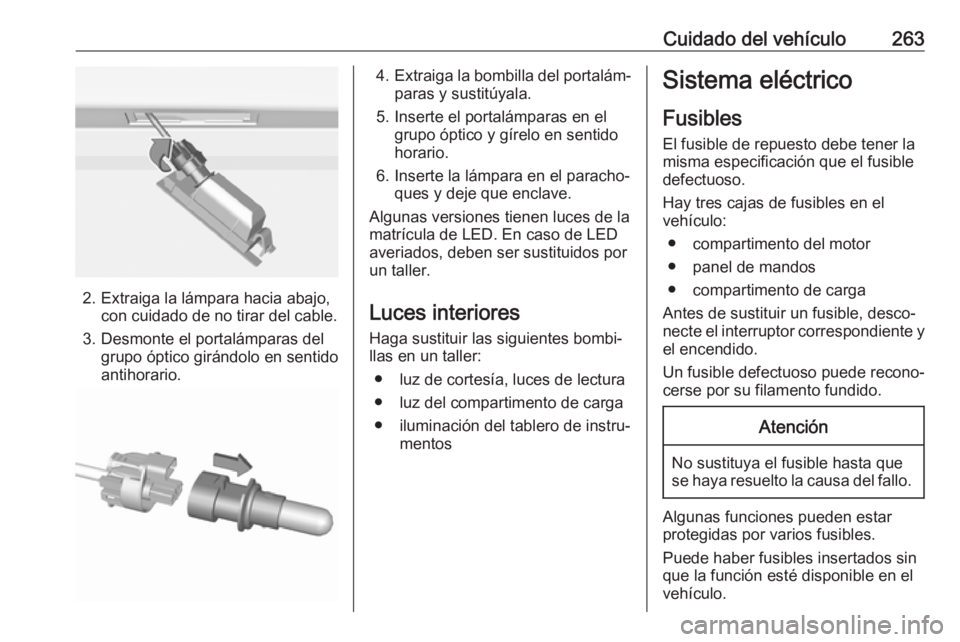

Cuidado del vehículo263
2. Extraiga la lámpara hacia abajo,con cuidado de no tirar del cable.
3. Desmonte el portalámparas del grupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Algunas versiones tienen luces de la matrícula de LED. En caso de LED
averiados, deben ser sustituidos por
un taller.
Luces interiores
Haga sustituir las siguientes bombi‐
llas en un taller:
● luz de cortesía, luces de lectura
● luz del compartimento de carga
● iluminación del tablero de instru‐ mentosSistema eléctrico
Fusibles El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

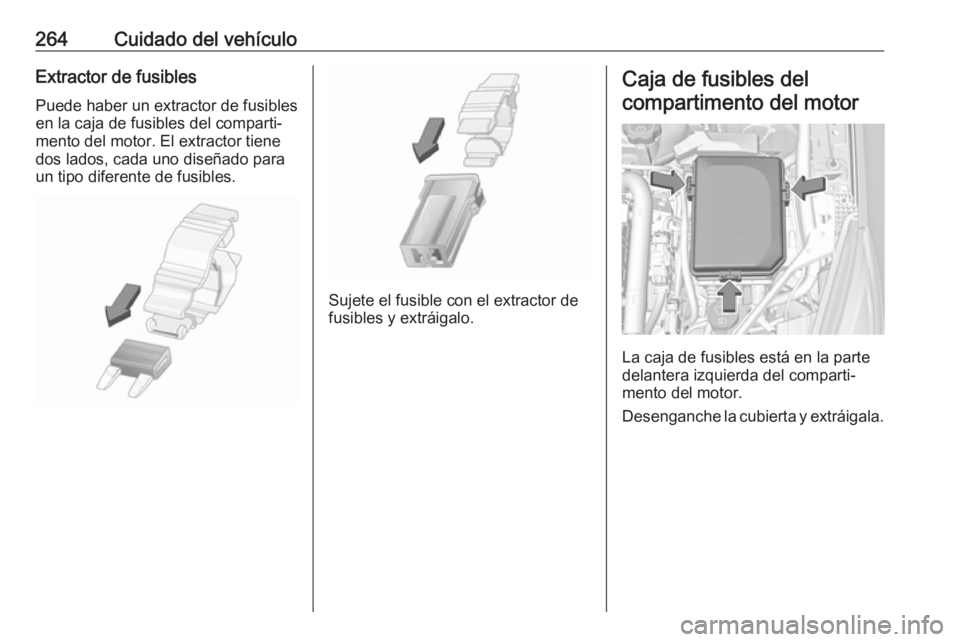

264Cuidado del vehículoExtractor de fusiblesPuede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor. El extractor tiene
dos lados, cada uno diseñado para
un tipo diferente de fusibles.
Sujete el fusible con el extractor de
fusibles y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

Cuidado del vehículo265N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de control del motor5Funciones del motor / Aero‐
shutter6Módulo de control del cambio7Alerta de colisión frontal /
Control de velocidad adaptable8Módulo de control del motor9Climatizador automático10Sistema de escape diésel11Sistema de bloqueo del portón
trasero / transmisión12Masaje lumbar del asiento13Bomba de recirculación del refri‐
gerante14Sistema de escape diésel15Sensor de escapeN.ºCircuito16Inyección de combustible17Inyección de combustible18Sistema de escape diésel19Sistema de escape diésel20–21–22ABS23Sistema de lavado para el para‐ brisas y la luneta trasera24Lavafaros25Calefacción de combustible
diésel26Módulo de control del cambio27Módulo de portón trasero eléc‐
trico28–29Luneta térmica trasera30Desempañador del retrovisor

266Cuidado del vehículoN.ºCircuito31Módulo de aviso antirrobo32Transformador CC / Pantalla de
LED / Calefacción eléctrica /
Climatización / Controlador de
bujía33Bocina de aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena) / Luz de carretera derecha (LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED / Regulación auto‐
mática del alcance de los faros39Faros antiniebla40Módulo de puerta de entrada
central41Sensor de agua en combustible / Bomba de aguaN.ºCircuito42Regulación manual del alcance
de los faros43Bomba de combustible44Cámara retrovisora / Espejo
retrovisor trasero interior /
Módulo de remolque45Faro de LED izquierdo / Regula‐ ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49Retrovisor exterior50Faro de LED derecho / Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor /
Módulo de control del cambio53Sistema de escape diéselN.ºCircuito54Limpiaparabrisas55Plegado eléctrico de los
asientos traseros56–57–
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
La caja de fusibles está ubicada
detrás de una tapa.

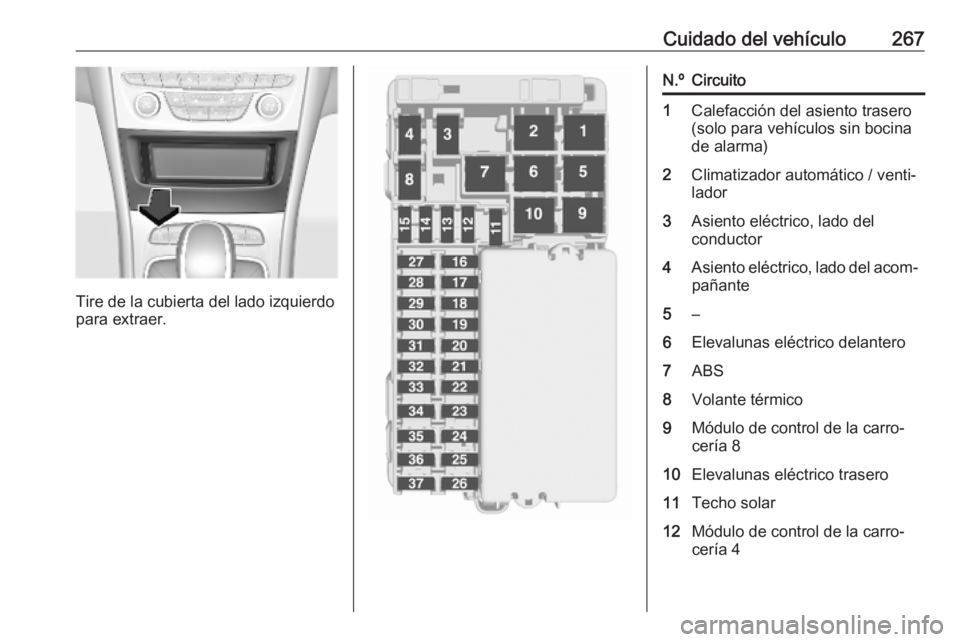

Cuidado del vehículo267
Tire de la cubierta del lado izquierdo
para extraer.
N.ºCircuito1Calefacción del asiento trasero
(solo para vehículos sin bocina
de alarma)2Climatizador automático / venti‐
lador3Asiento eléctrico, lado del
conductor4Asiento eléctrico, lado del acom‐ pañante5–6Elevalunas eléctrico delantero7ABS8Volante térmico9Módulo de control de la carro‐
cería 810Elevalunas eléctrico trasero11Techo solar12Módulo de control de la carro‐
cería 4

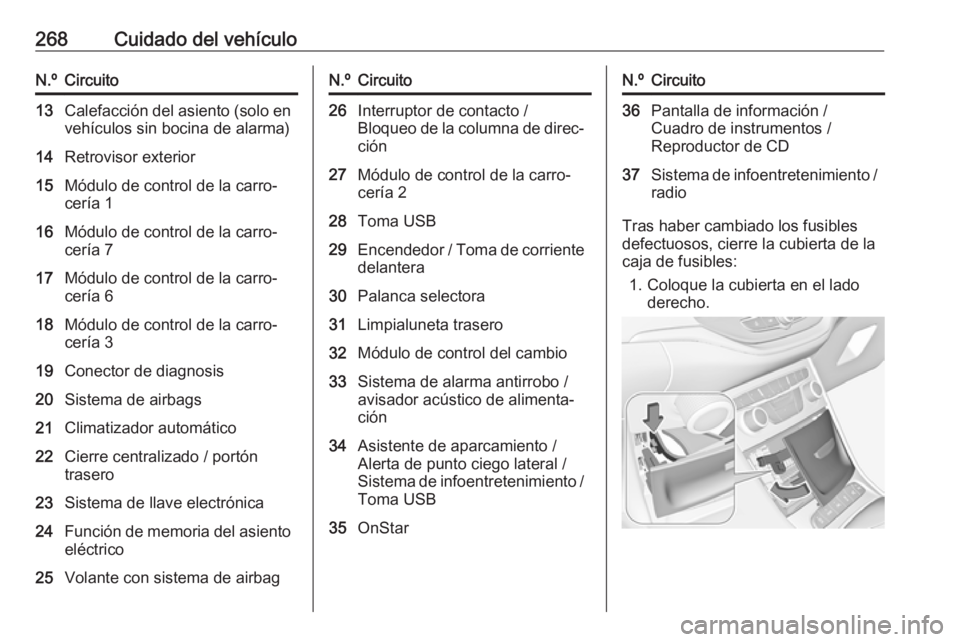

268Cuidado del vehículoN.ºCircuito13Calefacción del asiento (solo en
vehículos sin bocina de alarma)14Retrovisor exterior15Módulo de control de la carro‐
cería 116Módulo de control de la carro‐
cería 717Módulo de control de la carro‐
cería 618Módulo de control de la carro‐
cería 319Conector de diagnosis20Sistema de airbags21Climatizador automático22Cierre centralizado / portón
trasero23Sistema de llave electrónica24Función de memoria del asiento
eléctrico25Volante con sistema de airbagN.ºCircuito26Interruptor de contacto /
Bloqueo de la columna de direc‐
ción27Módulo de control de la carro‐
cería 228Toma USB29Encendedor / Toma de corriente delantera30Palanca selectora31Limpialuneta trasero32Módulo de control del cambio33Sistema de alarma antirrobo /
avisador acústico de alimenta‐
ción34Asistente de aparcamiento /
Alerta de punto ciego lateral /
Sistema de infoentretenimiento /
Toma USB35OnStarN.ºCircuito36Pantalla de información /
Cuadro de instrumentos /
Reproductor de CD37Sistema de infoentretenimiento /
radio
Tras haber cambiado los fusibles
defectuosos, cierre la cubierta de la caja de fusibles:
1. Coloque la cubierta en el lado derecho.
