OPEL ASTRA K 2019.5 Manual de Instruções (in Portugues)

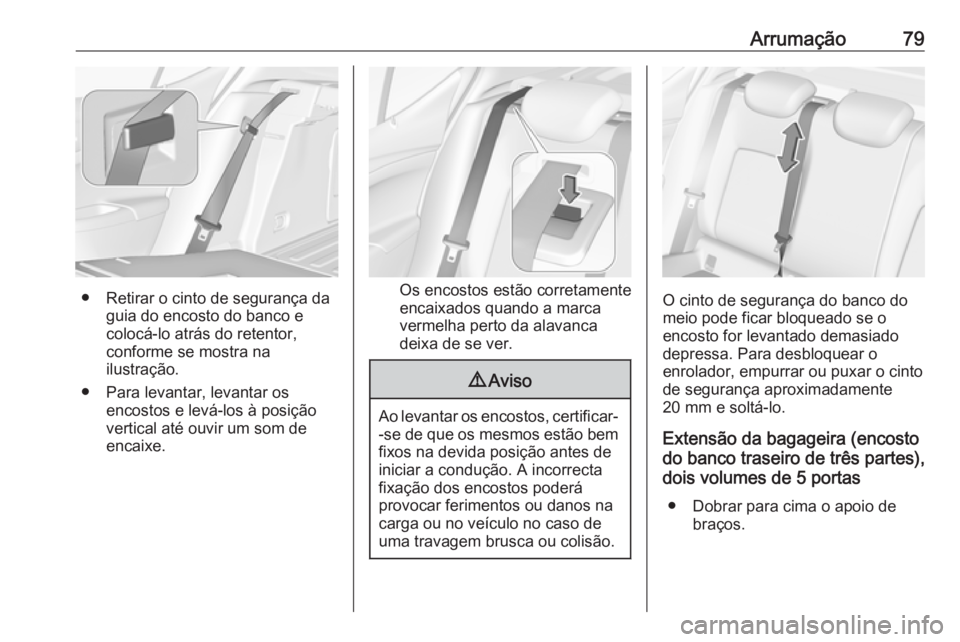

Arrumação79
● Retirar o cinto de segurança daguia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.Os encostos estão corretamenteencaixados quando a marca
vermelha perto da alavanca
deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes),
dois volumes de 5 portas
● Dobrar para cima o apoio de braços.

80Arrumação
● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Passar os cintos de segurança dos bancos exteriores através
dos suportes laterais para
protegê-los de danos. Quando
dobrar os encostos, empurre os cintos com eles.● Retirar o cinto de segurança da guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.

Arrumação81

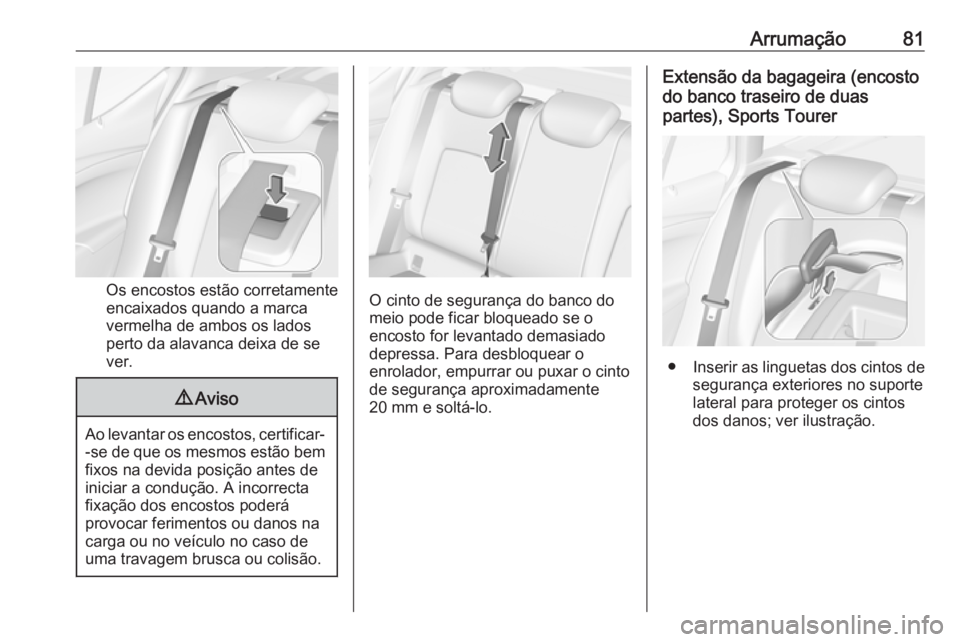

Os encostos estão corretamente
encaixados quando a marca
vermelha de ambos os lados
perto da alavanca deixa de se
ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de duas
partes), Sports Tourer
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.

82Arrumação

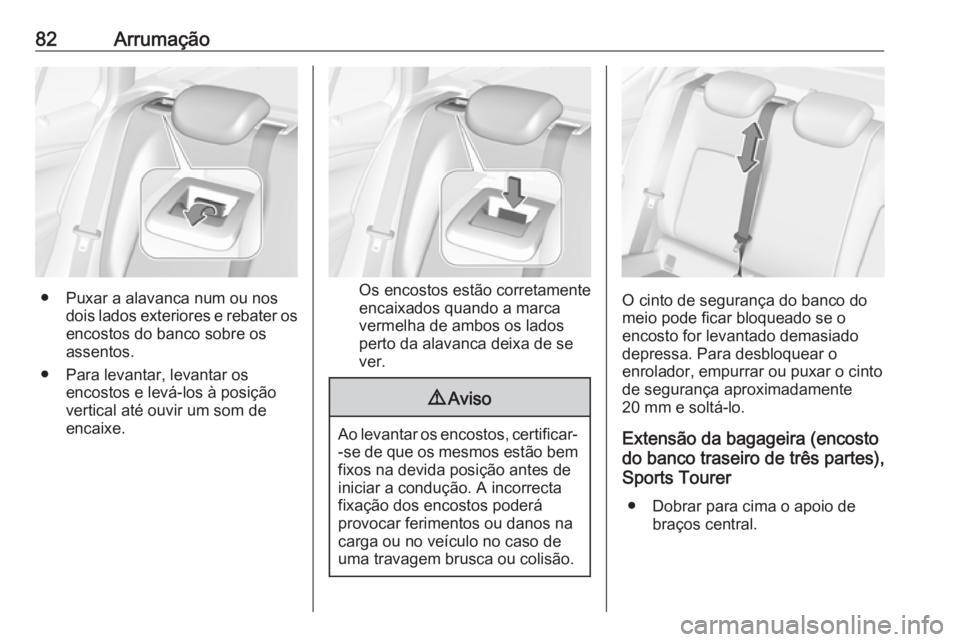

● Puxar a alavanca num ou nosdois lados exteriores e rebater os
encostos do banco sobre os
assentos.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.Os encostos estão corretamenteencaixados quando a marca
vermelha de ambos os lados
perto da alavanca deixa de se
ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes),
Sports Tourer
● Dobrar para cima o apoio de braços central.

Arrumação83

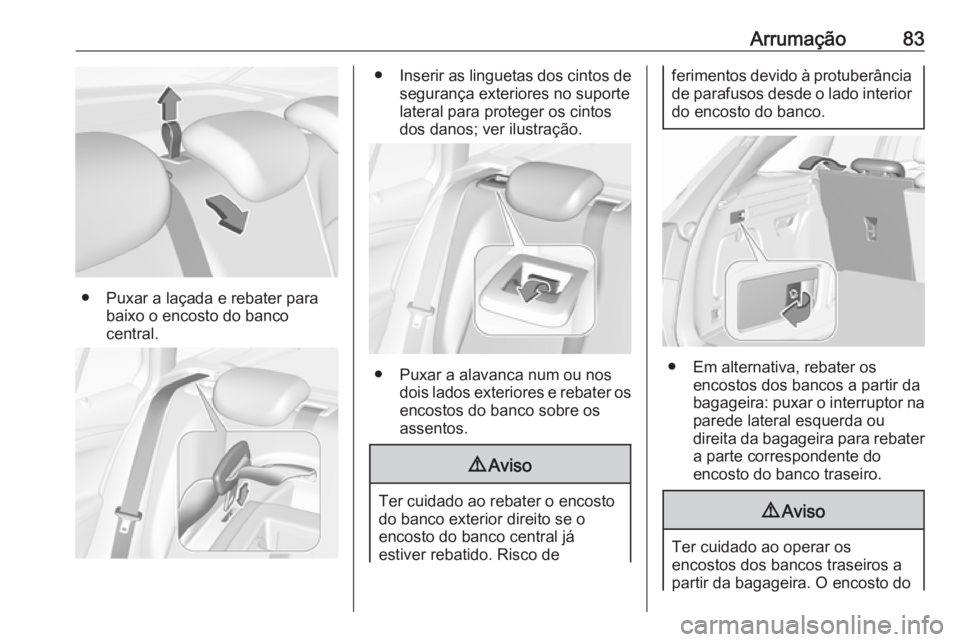

● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os encostos dos bancos a partir da
bagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do

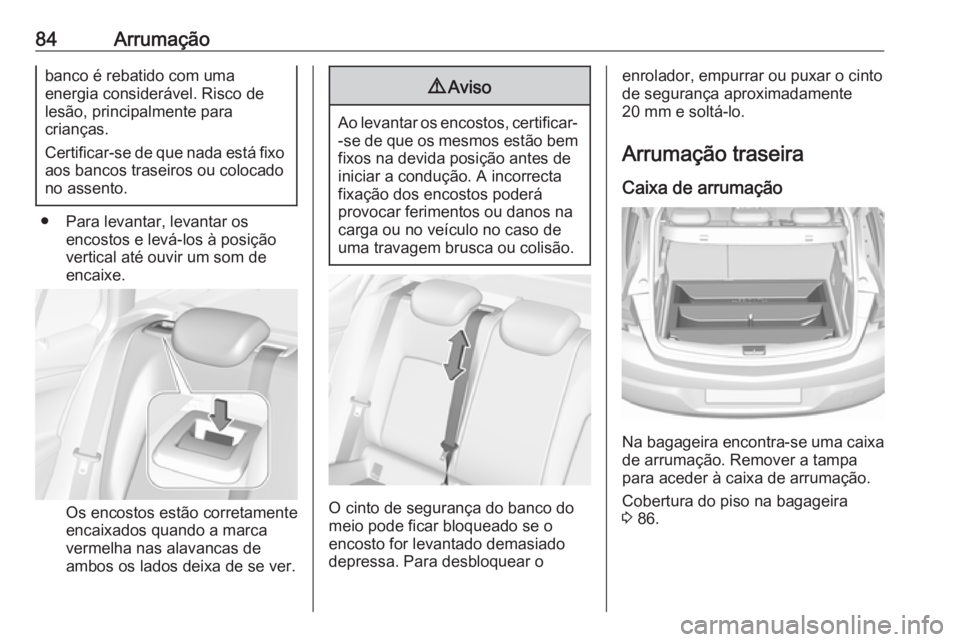

84Arrumaçãobanco é rebatido com uma
energia considerável. Risco de
lesão, principalmente para
crianças.
Certificar-se de que nada está fixo
aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.
Os encostos estão corretamente
encaixados quando a marca
vermelha nas alavancas de
ambos os lados deixa de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Arrumação traseira Caixa de arrumação
Na bagageira encontra-se uma caixa de arrumação. Remover a tampa
para aceder à caixa de arrumação.
Cobertura do piso na bagageira
3 86.

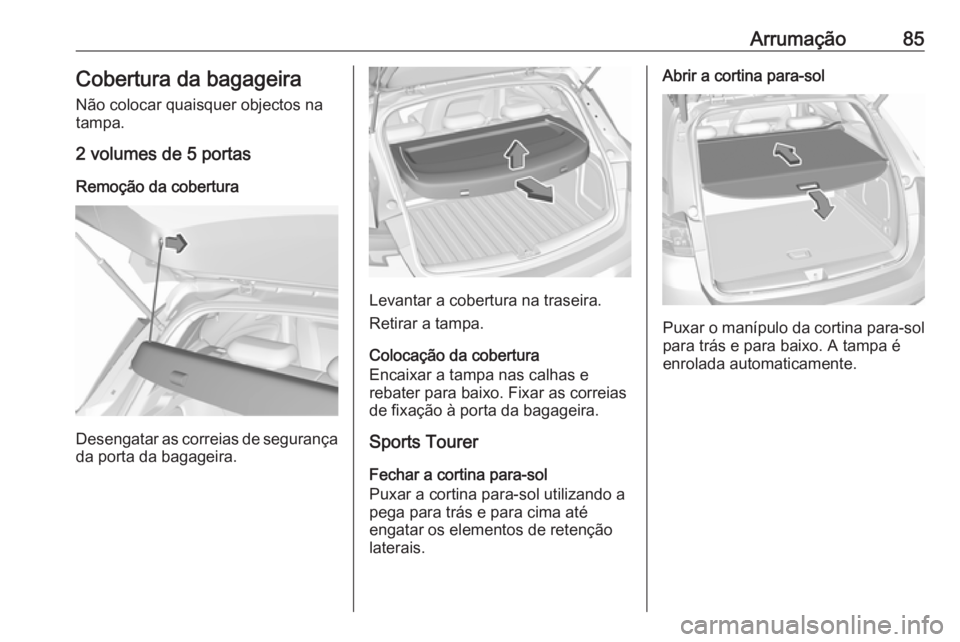

Arrumação85Cobertura da bagageiraNão colocar quaisquer objectos na
tampa.
2 volumes de 5 portas
Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na traseira.
Retirar a tampa.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as correias
de fixação à porta da bagageira.
Sports Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a
pega para trás e para cima até
engatar os elementos de retenção
laterais.
Abrir a cortina para-sol
Puxar o manípulo da cortina para-sol
para trás e para baixo. A tampa é
enrolada automaticamente.

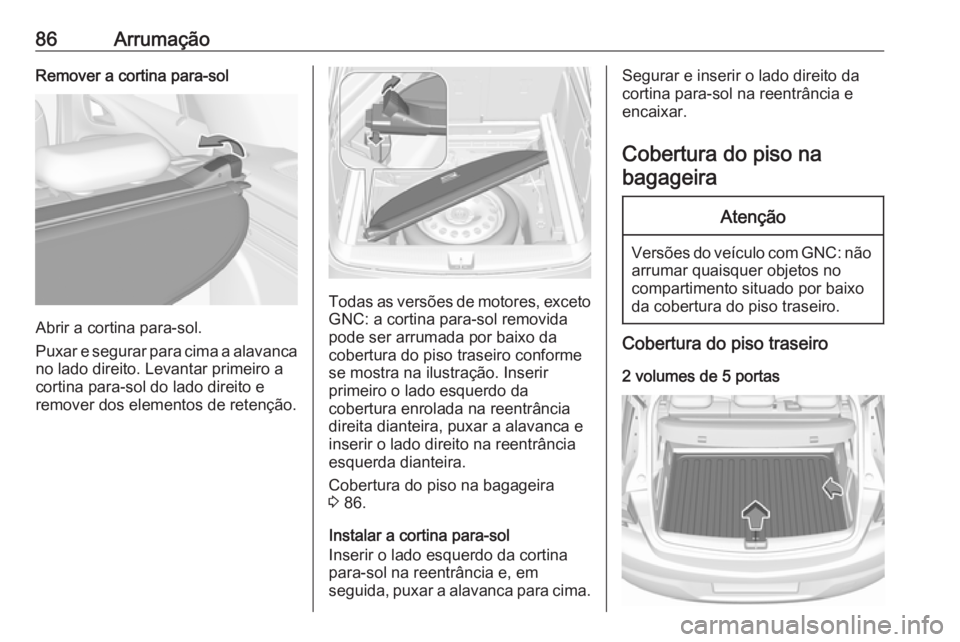

86ArrumaçãoRemover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
no lado direito. Levantar primeiro a
cortina para-sol do lado direito e
remover dos elementos de retenção.
Todas as versões de motores, exceto GNC: a cortina para-sol removida
pode ser arrumada por baixo da cobertura do piso traseiro conforme
se mostra na ilustração. Inserir
primeiro o lado esquerdo da
cobertura enrolada na reentrância
direita dianteira, puxar a alavanca e
inserir o lado direito na reentrância
esquerda dianteira.
Cobertura do piso na bagageira
3 86.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância e, em
seguida, puxar a alavanca para cima.
Segurar e inserir o lado direito da
cortina para-sol na reentrância e
encaixar.
Cobertura do piso na
bagageiraAtenção
Versões do veículo com GNC: não arrumar quaisquer objetos no
compartimento situado por baixo
da cobertura do piso traseiro.
Cobertura do piso traseiro
2 volumes de 5 portas

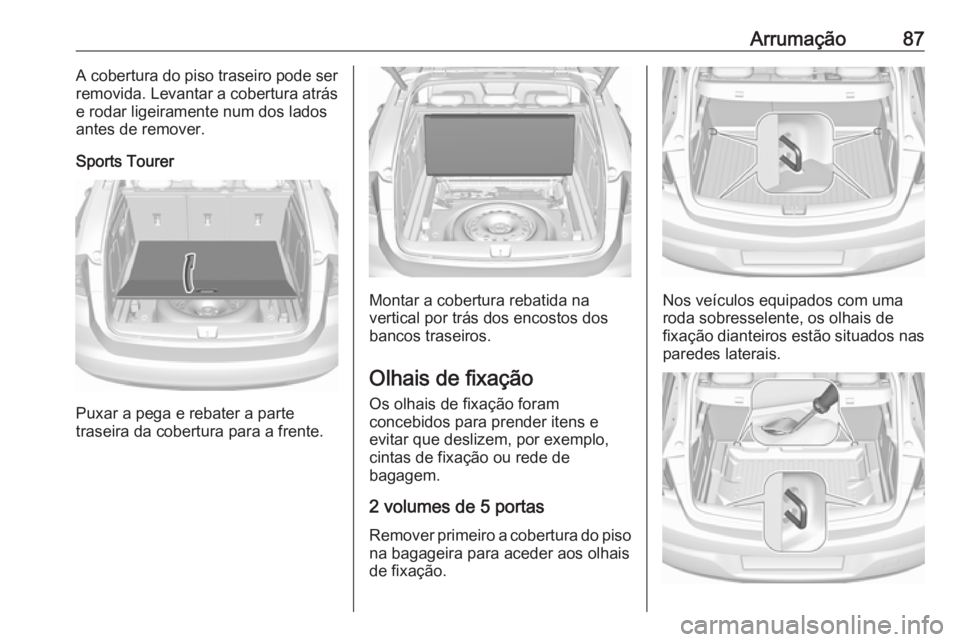

Arrumação87A cobertura do piso traseiro pode ser
removida. Levantar a cobertura atrás e rodar ligeiramente num dos lados
antes de remover.
Sports Tourer
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Olhais de fixação Os olhais de fixação foram
concebidos para prender itens e
evitar que deslizem, por exemplo,
cintas de fixação ou rede de
bagagem.
2 volumes de 5 portasRemover primeiro a cobertura do piso
na bagageira para aceder aos olhais
de fixação.Nos veículos equipados com uma
roda sobresselente, os olhais de
fixação dianteiros estão situados nas
paredes laterais.

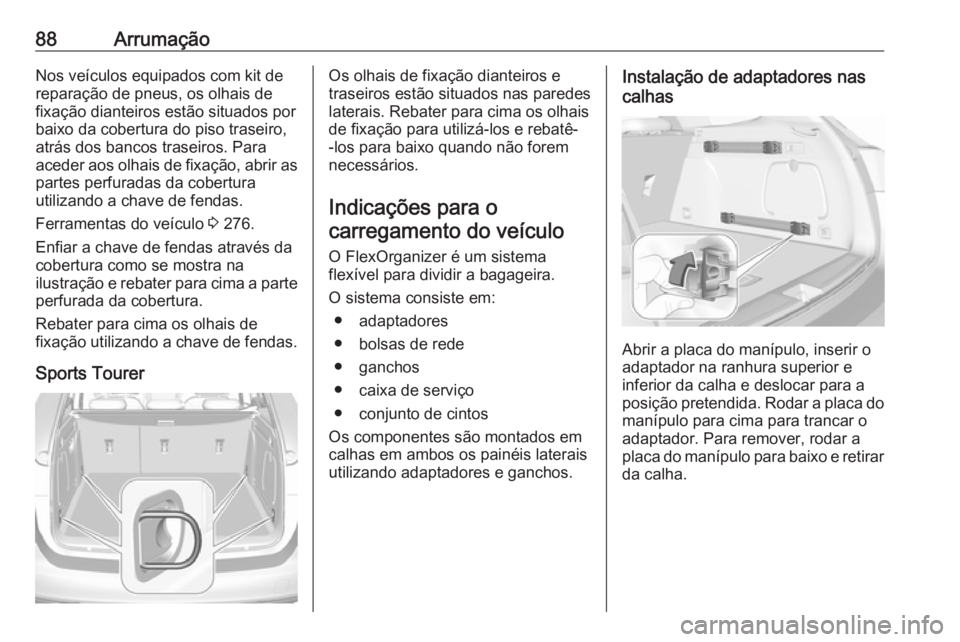

88ArrumaçãoNos veículos equipados com kit dereparação de pneus, os olhais defixação dianteiros estão situados porbaixo da cobertura do piso traseiro,
atrás dos bancos traseiros. Para
aceder aos olhais de fixação, abrir as
partes perfuradas da cobertura
utilizando a chave de fendas.
Ferramentas do veículo 3 276.
Enfiar a chave de fendas através da
cobertura como se mostra na
ilustração e rebater para cima a parte perfurada da cobertura.
Rebater para cima os olhais de
fixação utilizando a chave de fendas.
Sports TourerOs olhais de fixação dianteiros e
traseiros estão situados nas paredes
laterais. Rebater para cima os olhais
de fixação para utilizá-los e rebatê-
-los para baixo quando não forem
necessários.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em: ● adaptadores
● bolsas de rede
● ganchos
● caixa de serviço
● conjunto de cintos
Os componentes são montados em
calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.Instalação de adaptadores nas
calhas
Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a
posição pretendida. Rodar a placa do manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar
da calha.
