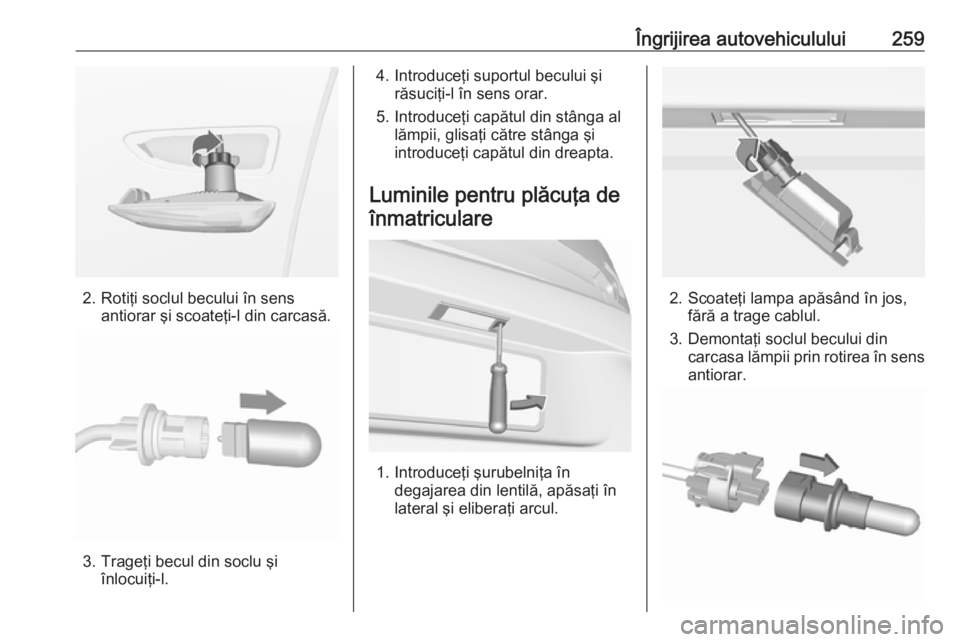

Îngrijirea autovehiculului259
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.

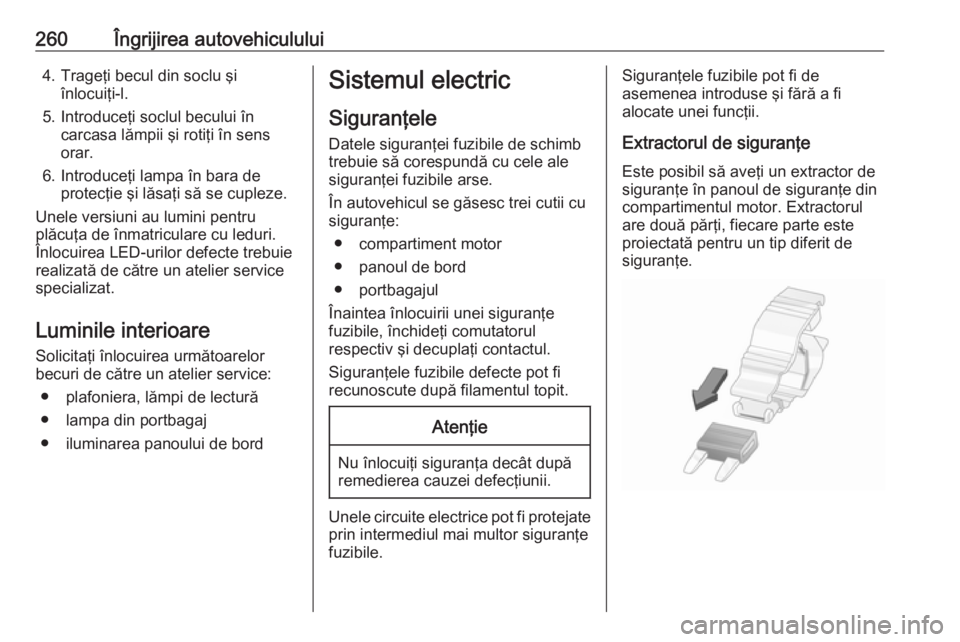

260Îngrijirea autovehiculului4. Trageţi becul din soclu şiînlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Unele versiuni au lumini pentru
plăcuţa de înmatriculare cu leduri.
Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Luminile interioare
Solicitaţi înlocuirea următoarelor
becuri de către un atelier service:
● plafoniera, lămpi de lectură
● lampa din portbagaj
● iluminarea panoului de bordSistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
● compartiment motor
● panoul de bord
● portbagajul
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.Atenţie
Nu înlocuiţi siguranţa decât după
remedierea cauzei defecţiunii.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor. Extractorul
are două părţi, fiecare parte este
proiectată pentru un tip diferit de
siguranţe.

Îngrijirea autovehiculului261
Apucaţi siguranţa cu ajutorul
extractorului de siguranţe şi retrageţi siguranţa.
Cutia cu siguranţe din
compartimentul motor
Panoul de siguranţe se găseşte în
partea din stânga faţă a
compartimentului motor.
Decuplaţi capacul şi scoateţi-l.

262Îngrijirea autovehicululuiNr.Circuit1Demarorul2Demarorul3Senzor de evacuare4Modulul de comandă al moto‐
rului5Funcţiile motorului / ventil pneu‐
matic6Modulul de comandă al transmi‐ siei7Avertizarea privind coliziunea
frontală / Controlul adaptiv al
vitezei de croazieră8Modulul de comandă al moto‐
rului9Sistemul de climatizare10Sistemul de eşapament diesel11Sistemul de închidere a hayo‐
nului / transmisia12Scaun cu masaj lombar13Pompă post fierbere14Sistemul de eşapament diesel15Senzor de evacuareNr.Circuit16Injecţia de carburant17Injecţia de carburant18Sistemul de eşapament diesel19Sistemul de eşapament diesel20–21–22ABS23Sistem de spălător pentru
parbriz şi lunetă24Spălare far25Încălzirea motorinei26Modulul de comandă al transmi‐ siei27Modulul hayonului acţionat elec‐ tric28–29Luneta încălzită30Oglinzile cu dezgheţare31Modul avertizare antifurtNr.Circuit32Transformator CC/Afişaj LED/
Încălzitor electric/Control clima‐
tizare/Controler bujie cu incan‐
descenţă33Claxon avertizare antifurt34Claxonul35Priza din portbagaj36Faza lungă dreapta (Halogen) /
Faza scurtă dreapta (LED)37Faza lungă stânga (halogen)38Far LED / Reglarea automată a
distanţei de iluminare a farurilor39Proiectoarele de ceaţă40Modul gateway central41Senzor de apă în combustibil /
Pompă de apă42Reglarea manuală a fasciculului
farurilor43Pompa de combustibil44Camera video retrovizoare/
Oglindă retrovizoare interioară/
Modul remorcă

Îngrijirea autovehiculului263Nr.Circuit45Far LED stânga / Reglarea
automată a distanţei de ilumi‐
nare a farurilor stânga46Panoul de instrumente47Sistemul de blocare a coloanei
de direcţie48Ştergătorul de lunetă49Oglindă retrovizoare exterioară50Far LED dreapta / Reglarea
automată a distanţei de ilumi‐
nare a farurilor dreapta51Faza scurtă stânga (LED)52Modulul de control al motorului /
Modulul de control al transmisiei53Sistemul de eşapament diesel54Ştergătoarele de parbriz55Rabatarea electrică a scaunelor
spate56–57–După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
În cazul în care capacul panoului de
siguranţe nu este închis corect, se pot produce defecţiuni.
Cutia cu siguranţe din panoul de bord
Panoul de siguranţe se află în spatele
unui capac.
Trageţi capacul pe partea stângă
pentru a-l îndepărta.

264Îngrijirea autovehicululuiNr.Circuit1Încălzirea banchetei (numai
pentru autovehicule fără claxon
de alarmă)2Sistemul de climatizare / venti‐
lator3Scaun acţionat electric din
partea şoferului4Scaun acţionat electric din
partea pasagerului din faţă5–6Geam acţionat electric faţă7ABS8Volanul încălzit9Modulul de control al autovehi‐
culului 810Geam acţionat electric spate11Trapa12Modulul de control al autovehi‐
culului 413Încălzirea scaunului (numai
autovehicule fără claxon de
alarmă)Nr.Circuit14Oglinzile retrovizoare exterioare15Modulul de control al autovehi‐
culului 116Modulul de control al autovehi‐
culului 717Modulul de control al autovehi‐
culului 618Modulul de control al autovehi‐
culului 319Conectorul legăturii de date20Sistemul airbag21Sistemul de climatizare22Sistemul de închidere centra‐
lizată / hayon23Sistemul cu cheie electronică24Funcţia de memorie a scaunului
acţionat electric25Volanul cu sistem airbag26Contact / Sistem de blocare a
volanului27Modulul de control al autovehi‐
culului 2Nr.Circuit28Mufă USB29Bricheta / priza pentru accesorii
faţă30Maneta selectorului de viteze31Ştergătorul de lunetă32Modulul de comandă al transmi‐ siei33Sistemul de alarmă antifurt /
Sirena34Sistem de asistenţă la parcare/
Sistem de avertizare unghi mort
lateral/Sistem Infotainment/
Mufă USB35OnStar36Afişaj pentru informaţii/Blocul instrumentelor de bord/Dispo‐
zitiv de redare CD37Sistem Infotainment / radio
După schimbarea siguranţelor
defecte, închideţi capacul cutiei cu
siguranţe:
1. Aplicaţi capacul pe partea dreaptă.

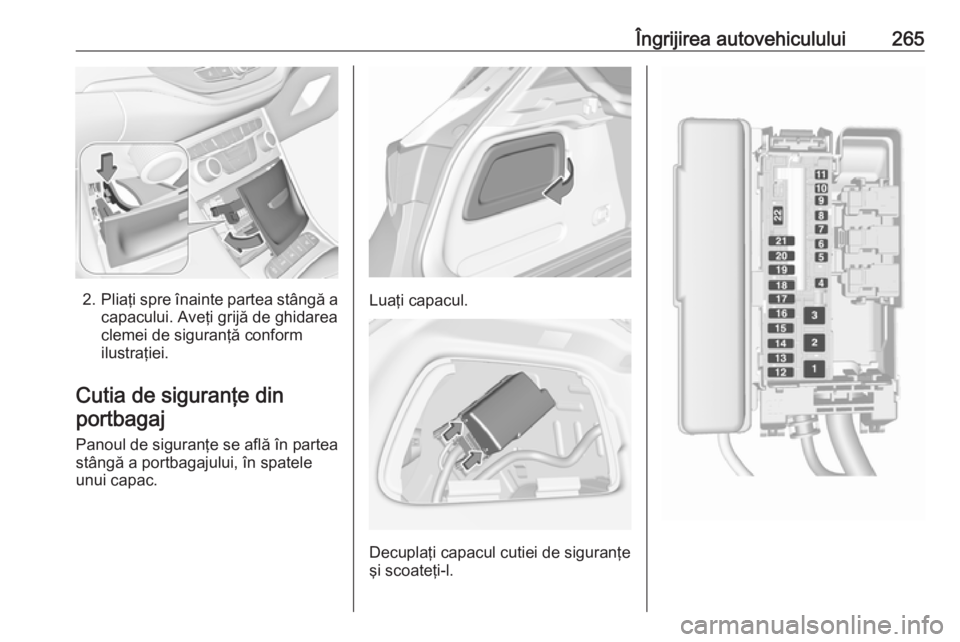

Îngrijirea autovehiculului265
2.Pliaţi spre înainte partea stângă a
capacului. Aveţi grijă de ghidarea
clemei de siguranţă conform
ilustraţiei.
Cutia de siguranţe din portbagaj
Panoul de siguranţe se află în partea stângă a portbagajului, în spatele
unui capac.Luaţi capacul.
Decuplaţi capacul cutiei de siguranţe
şi scoateţi-l.

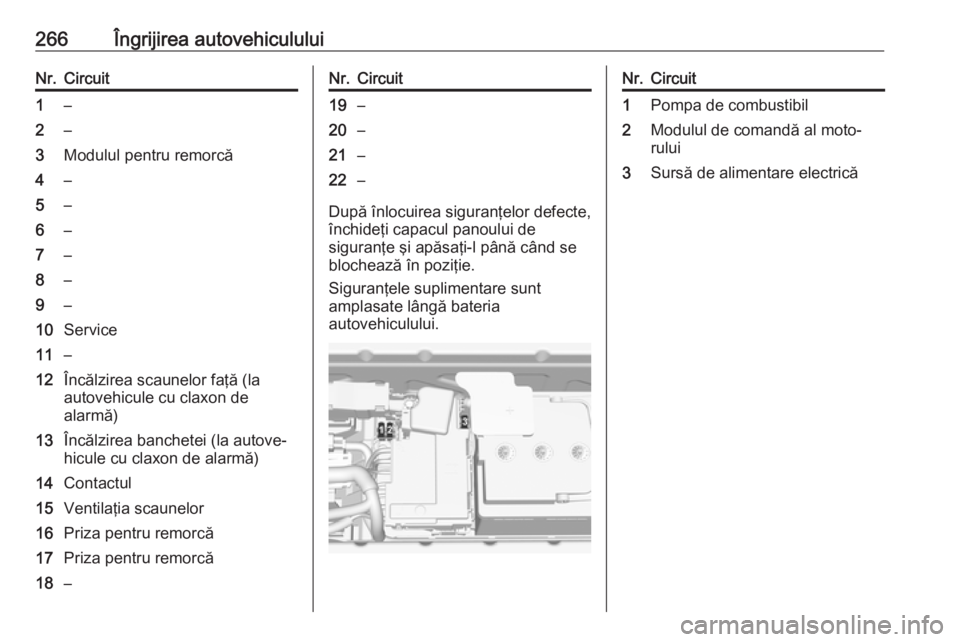

266Îngrijirea autovehicululuiNr.Circuit1–2–3Modulul pentru remorcă4–5–6–7–8–9–10Service11–12Încălzirea scaunelor faţă (la
autovehicule cu claxon de
alarmă)13Încălzirea banchetei (la autove‐
hicule cu claxon de alarmă)14Contactul15Ventilaţia scaunelor16Priza pentru remorcă17Priza pentru remorcă18–Nr.Circuit19–20–21–22–
După înlocuirea siguranţelor defecte,
închideţi capacul panoului de
siguranţe şi apăsaţi-l până când se
blochează în poziţie.
Siguranţele suplimentare sunt
amplasate lângă bateria
autovehiculului.
Nr.Circuit1Pompa de combustibil2Modulul de comandă al moto‐
rului3Sursă de alimentare electrică

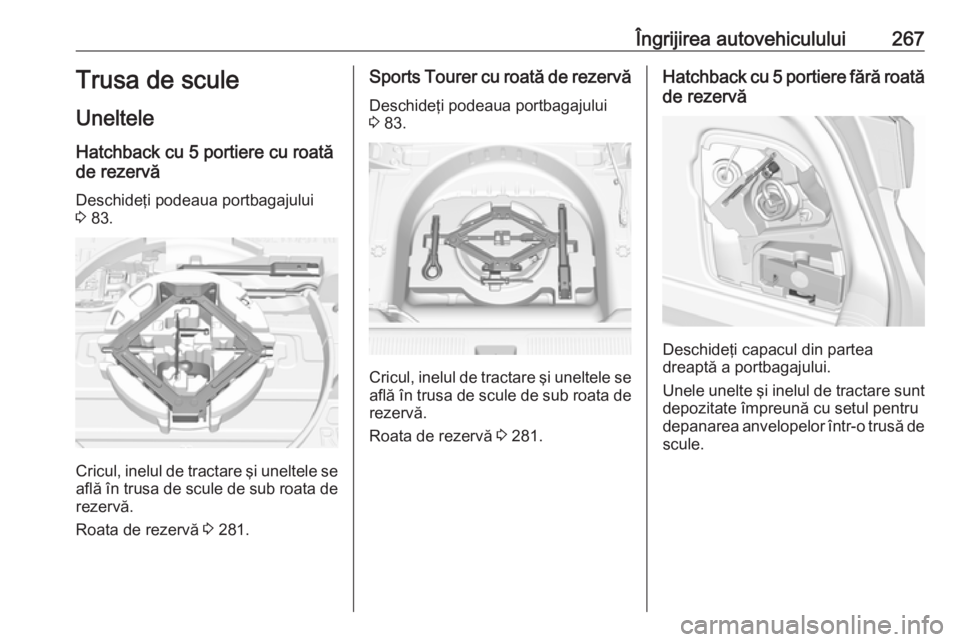

Îngrijirea autovehiculului267Trusa de scule
Uneltele
Hatchback cu 5 portiere cu roată
de rezervă
Deschideţi podeaua portbagajului
3 83.
Cricul, inelul de tractare şi uneltele se
află în trusa de scule de sub roata de
rezervă.
Roata de rezervă 3 281.
Sports Tourer cu roată de rezervă
Deschideţi podeaua portbagajului
3 83.
Cricul, inelul de tractare şi uneltele se
află în trusa de scule de sub roata de
rezervă.
Roata de rezervă 3 281.
Hatchback cu 5 portiere fără roată
de rezervă
Deschideţi capacul din partea
dreaptă a portbagajului.
Unele unelte şi inelul de tractare sunt
depozitate împreună cu setul pentru
depanarea anvelopelor într-o trusă de scule.

268Îngrijirea autovehicululuiSports Tourer fără roată de
rezervă
Deschideţi capacul din partea
dreaptă a portbagajului.
Uneltele şi inelul de tractare sunt
depozitate împreună cu setul pentru
depanarea anvelopelor într-o geantă.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi mai mici de 7 grade C, de aceea este
indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Toate dimensiunile de anvelope sunt
admise ca anvelope de iarnă 3 307.Etichetele anvelopelor
De ex. 215/50 R 16 95 H215:Lăţimea anvelopei, în mm50:Raportul în secţiune
(înălţimea/ lăţimea anvelopei),
în %R:Tipul benzii de rulare: RadialRF:Tipul: RunFlat (cu flancuri
întărite)16:Diametrul jantei, în inch95:Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH:Indicele de viteză
Indicele de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a acestui autovehicul.
Consultaţi Certificatul de conformitate CEE, furnizat împreună cu alte
documente naţionale de
