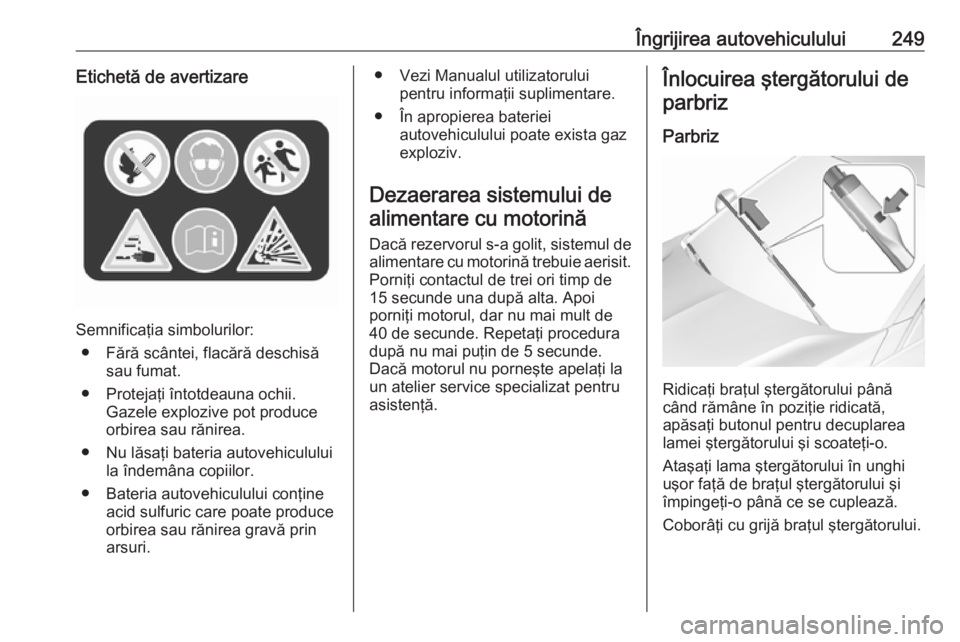

Îngrijirea autovehiculului249Etichetă de avertizare
Semnificaţia simbolurilor:● Fără scântei, flacără deschisă sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produce
orbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.
● Vezi Manualul utilizatorului pentru informaţii suplimentare.
● În apropierea bateriei autovehiculului poate exista gaz
exploziv.
Dezaerarea sistemului de alimentare cu motorină
Dacă rezervorul s-a golit, sistemul de alimentare cu motorină trebuie aerisit.
Porniţi contactul de trei ori timp de
15 secunde una după alta. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi procedura după nu mai puţin de 5 secunde.
Dacă motorul nu porneşte apelaţi la
un atelier service specializat pentru
asistenţă.Înlocuirea ştergătorului de
parbriz
Parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.

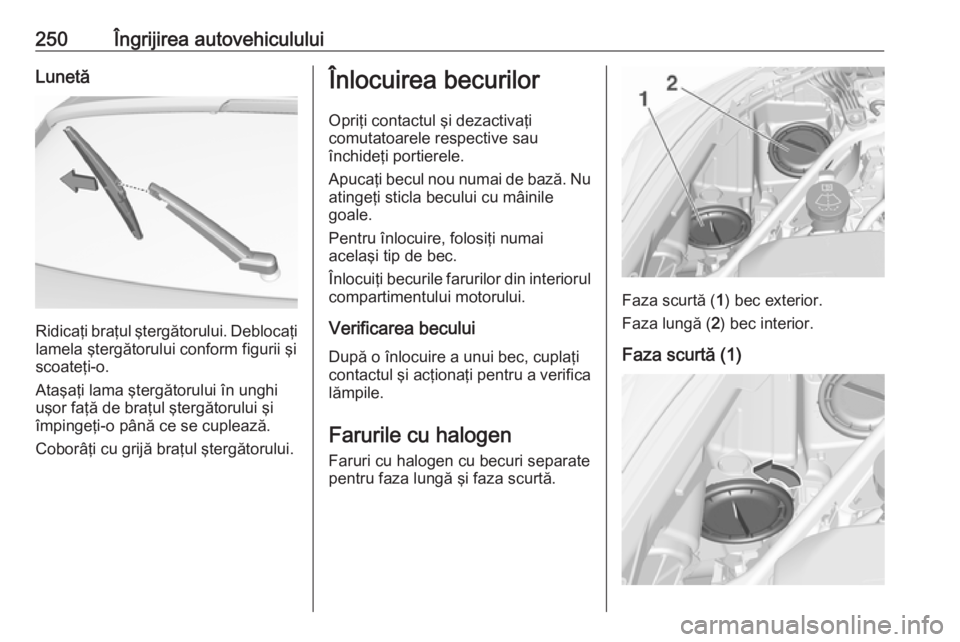

250Îngrijirea autovehicululuiLunetă
Ridicaţi braţul ştergătorului. Deblocaţilamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grijă braţul ştergătorului.
Înlocuirea becurilor
Opriţi contactul şi dezactivaţi
comutatoarele respective sau
închideţi portierele.
Apucaţi becul nou numai de bază. Nu
atingeţi sticla becului cu mâinile
goale.
Pentru înlocuire, folosiţi numai
acelaşi tip de bec.
Înlocuiţi becurile farurilor din interiorul
compartimentului motorului.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica lămpile.
Farurile cu halogen
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.
Faza scurtă ( 1) bec exterior.
Faza lungă ( 2) bec interior.
Faza scurtă (1)

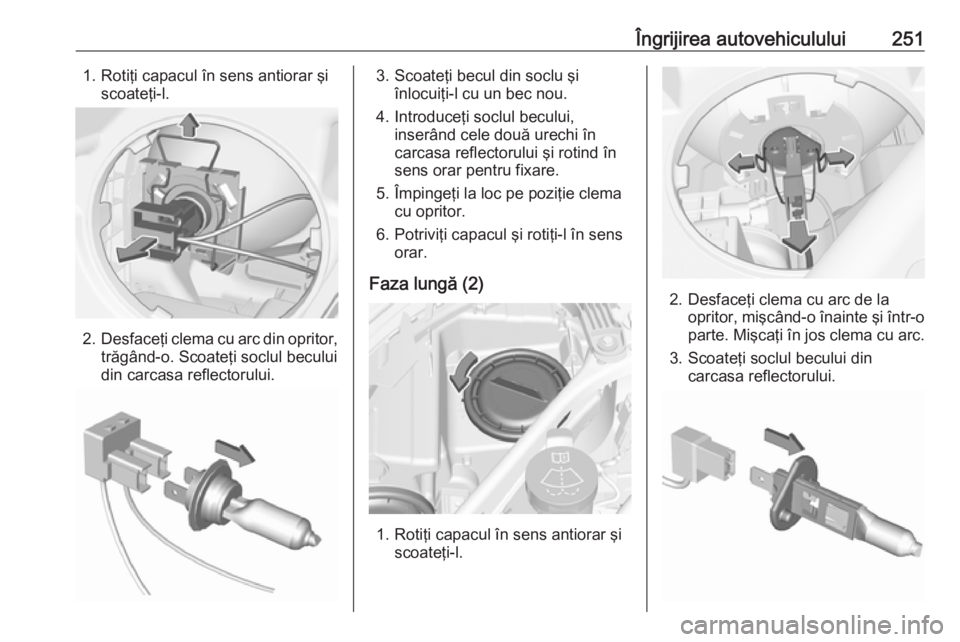

Îngrijirea autovehiculului2511. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Desfaceţi clema cu arc din opritor,
trăgând-o. Scoateţi soclul becului
din carcasa reflectorului.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, inserând cele două urechi în
carcasa reflectorului şi rotind în
sens orar pentru fixare.
5. Împingeţi la loc pe poziţie clema cu opritor.
6. Potriviţi capacul şi rotiţi‑l în sens orar.
Faza lungă (2)
1. Rotiţi capacul în sens antiorar şi scoateţi-l.
2. Desfaceţi clema cu arc de laopritor, mişcând-o înainte şi într-oparte. Mişcaţi în jos clema cu arc.
3. Scoateţi soclul becului din carcasa reflectorului.

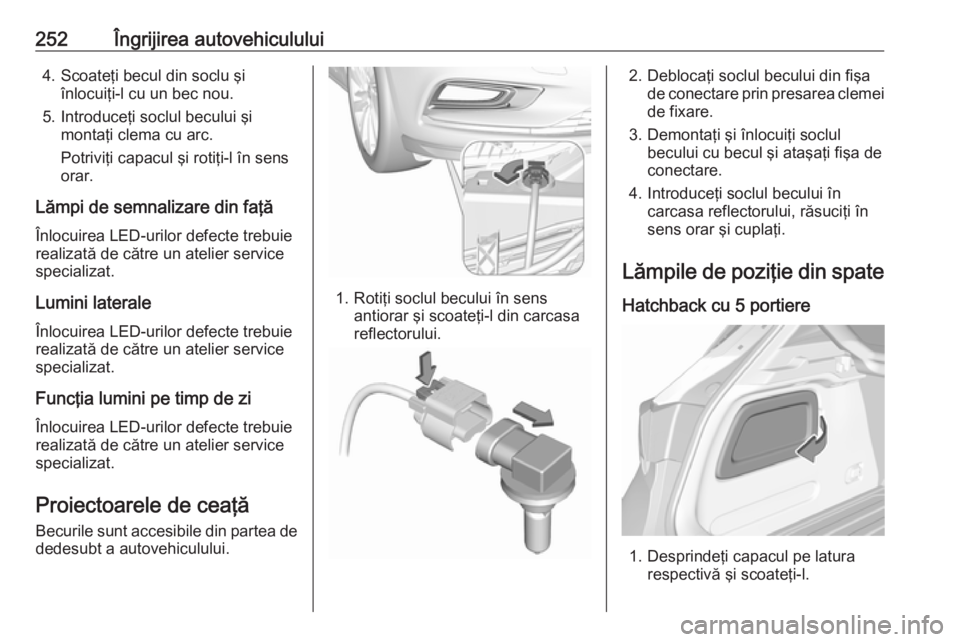

252Îngrijirea autovehiculului4. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului şi montaţi clema cu arc.
Potriviţi capacul şi rotiţi‑l în sens
orar.
Lămpi de semnalizare din faţă Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Lumini lateraleÎnlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Funcţia lumini pe timp de zi Înlocuirea LED-urilor defecte trebuie
realizată de către un atelier service
specializat.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasa
reflectorului.
2. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în carcasa reflectorului, răsuciţi în
sens orar şi cuplaţi.
Lămpile de poziţie din spate Hatchback cu 5 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.

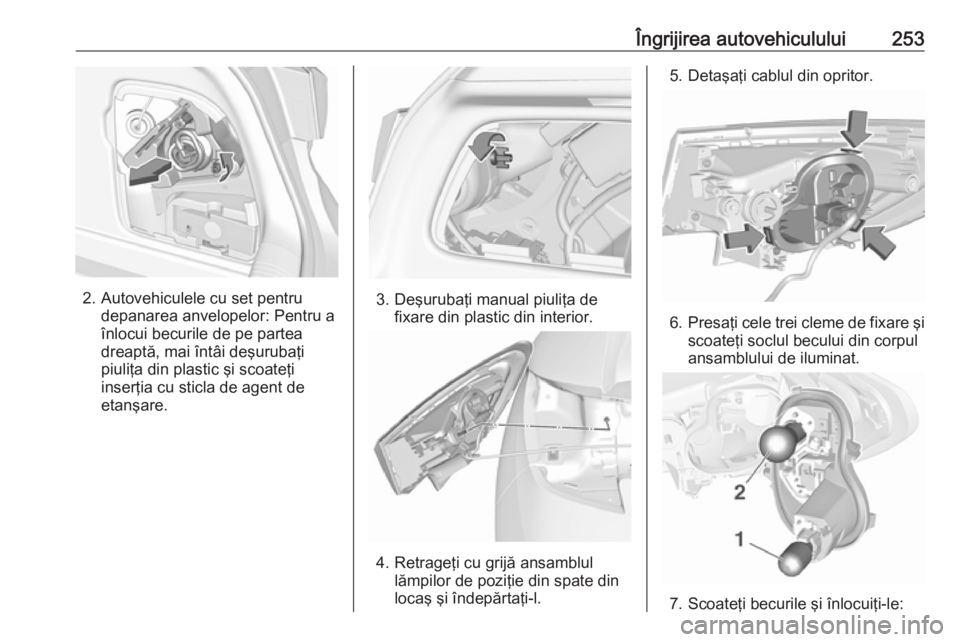

Îngrijirea autovehiculului253
2. Autovehiculele cu set pentrudepanarea anvelopelor: Pentru a
înlocui becurile de pe partea
dreaptă, mai întâi deşurubaţi
piuliţa din plastic şi scoateţi
inserţia cu sticla de agent de
etanşare.3. Deşurubaţi manual piuliţa de fixare din plastic din interior.
4. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.
5. Detaşaţi cablul din opritor.
6. Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
7. Scoateţi becurile şi înlocuiţi-le:

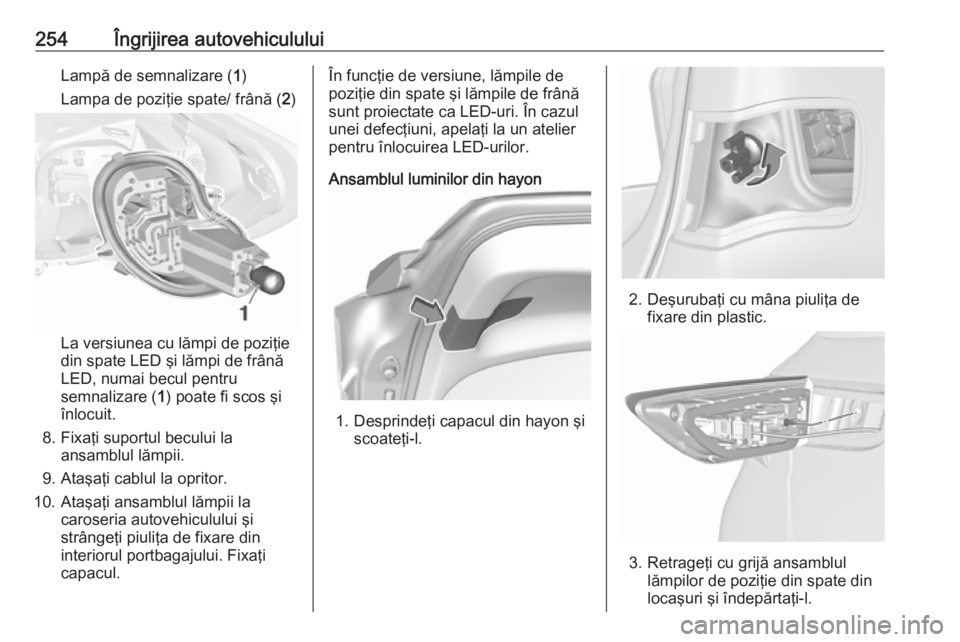

254Îngrijirea autovehicululuiLampă de semnalizare (1)
Lampa de poziţie spate/ frână ( 2)
La versiunea cu lămpi de poziţie
din spate LED şi lămpi de frână
LED, numai becul pentru
semnalizare ( 1) poate fi scos şi
înlocuit.
8. Fixaţi suportul becului la ansamblul lămpii.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţa de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.

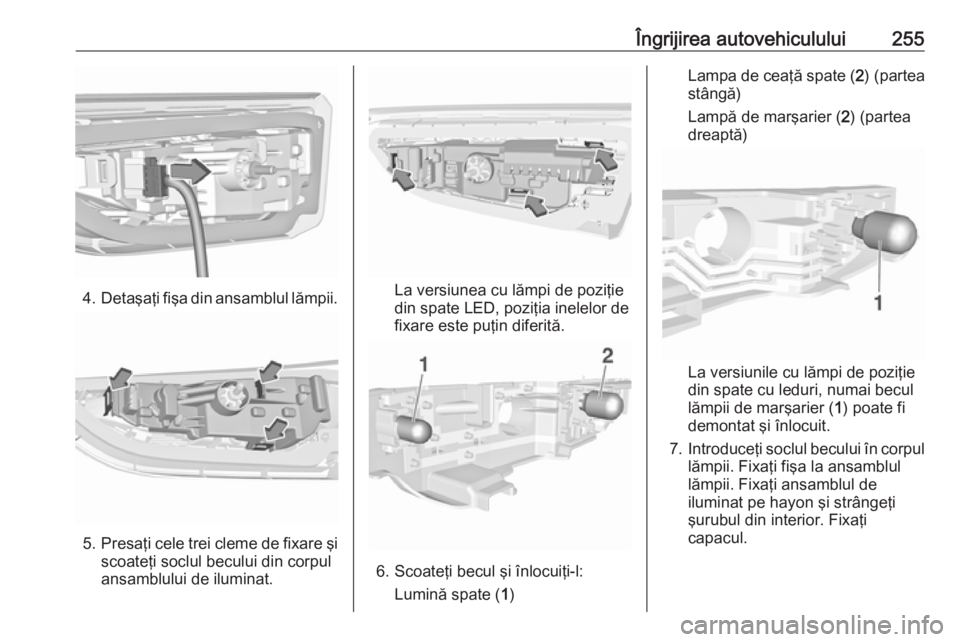

Îngrijirea autovehiculului255
4.Detaşaţi fişa din ansamblul lămpii.
5.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
La versiunea cu lămpi de poziţie
din spate LED, poziţia inelelor de
fixare este puţin diferită.
6. Scoateţi becul şi înlocuiţi-l:
Lumină spate ( 1)
Lampa de ceaţă spate ( 2) (partea
stângă)
Lampă de marşarier ( 2) (partea
dreaptă)
La versiunile cu lămpi de poziţie
din spate cu leduri, numai becul
lămpii de marşarier ( 1) poate fi
demontat şi înlocuit.
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa la ansamblul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şurubul din interior. Fixaţi
capacul.

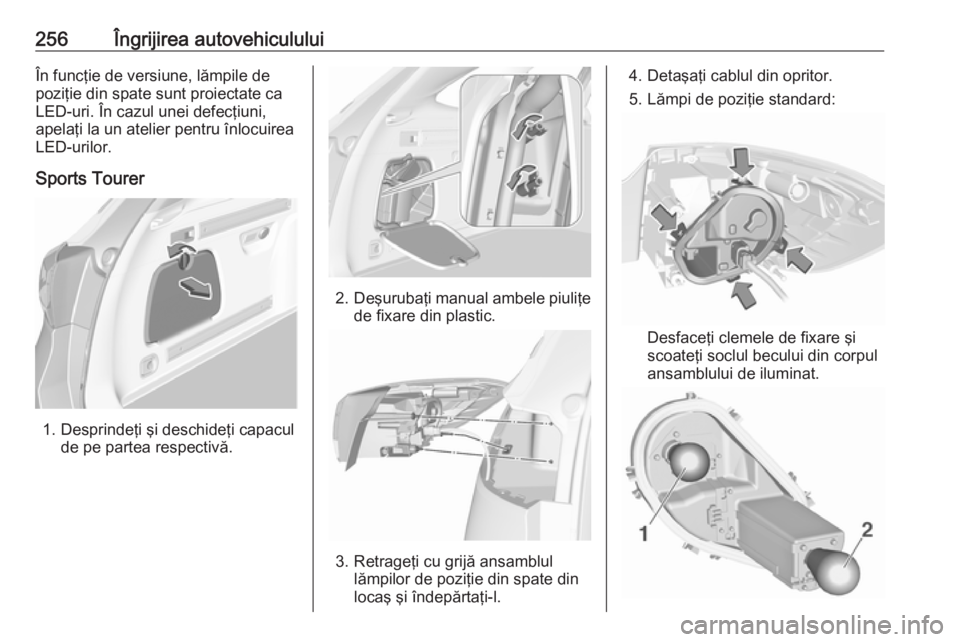

256Îngrijirea autovehicululuiÎn funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Sports Tourer
1. Desprindeţi şi deschideţi capacul de pe partea respectivă.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l.
4. Detaşaţi cablul din opritor.
5. Lămpi de poziţie standard:
Desfaceţi clemele de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.

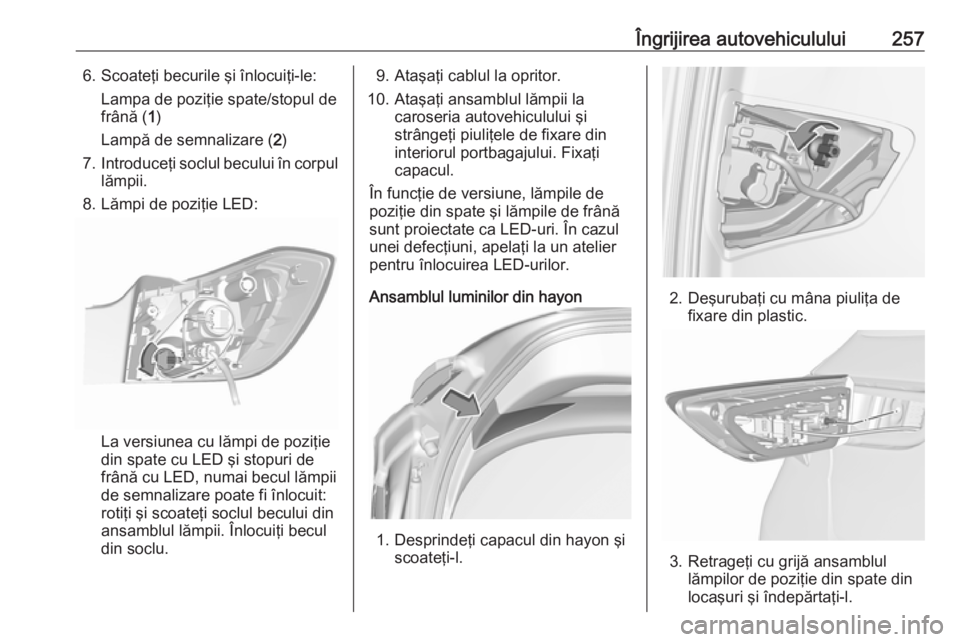

Îngrijirea autovehiculului2576. Scoateţi becurile şi înlocuiţi-le:Lampa de poziţie spate/stopul de
frână ( 1)
Lampă de semnalizare ( 2)
7. Introduceţi soclul becului în corpul
lămpii.
8. Lămpi de poziţie LED:
La versiunea cu lămpi de poziţie
din spate cu LED şi stopuri de
frână cu LED, numai becul lămpii
de semnalizare poate fi înlocuit:
rotiţi şi scoateţi soclul becului din
ansamblul lămpii. Înlocuiţi becul
din soclu.
9. Ataşaţi cablul la opritor.
10. Ataşaţi ansamblul lămpii la caroseria autovehiculului şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
În funcţie de versiune, lămpile de
poziţie din spate şi lămpile de frână
sunt proiectate ca LED-uri. În cazul
unei defecţiuni, apelaţi la un atelier
pentru înlocuirea LED-urilor.
Ansamblul luminilor din hayon
1. Desprindeţi capacul din hayon şi scoateţi-l.
2. Deşurubaţi cu mâna piuliţa de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.

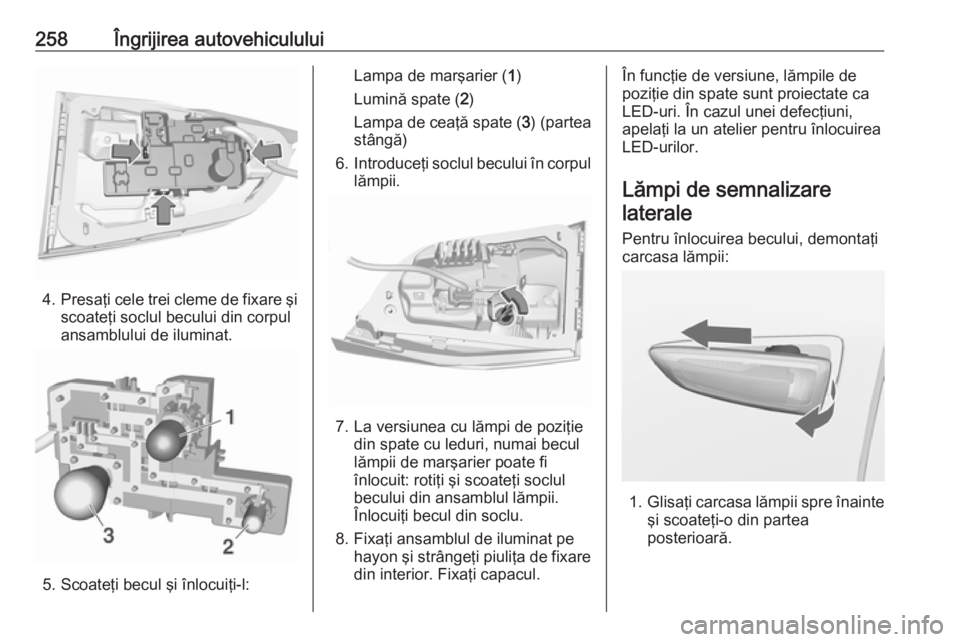

258Îngrijirea autovehiculului
4.Presaţi cele trei cleme de fixare şi
scoateţi soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi becul şi înlocuiţi-l:
Lampa de marşarier ( 1)
Lumină spate ( 2)
Lampa de ceaţă spate ( 3) (partea
stângă)
6. Introduceţi soclul becului în corpul
lămpii.
7. La versiunea cu lămpi de poziţie din spate cu leduri, numai becul
lămpii de marşarier poate fi
înlocuit: rotiţi şi scoateţi soclul
becului din ansamblul lămpii.
Înlocuiţi becul din soclu.
8. Fixaţi ansamblul de iluminat pe hayon şi strângeţi piuliţa de fixare
din interior. Fixaţi capacul.
În funcţie de versiune, lămpile de
poziţie din spate sunt proiectate ca
LED-uri. În cazul unei defecţiuni,
apelaţi la un atelier pentru înlocuirea
LED-urilor.
Lămpi de semnalizare laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi carcasa lămpii spre înainte
şi scoateţi-o din partea
posterioară.
