OPEL ASTRA K 2019.5 Manuale di uso e manutenzione (in Italian)

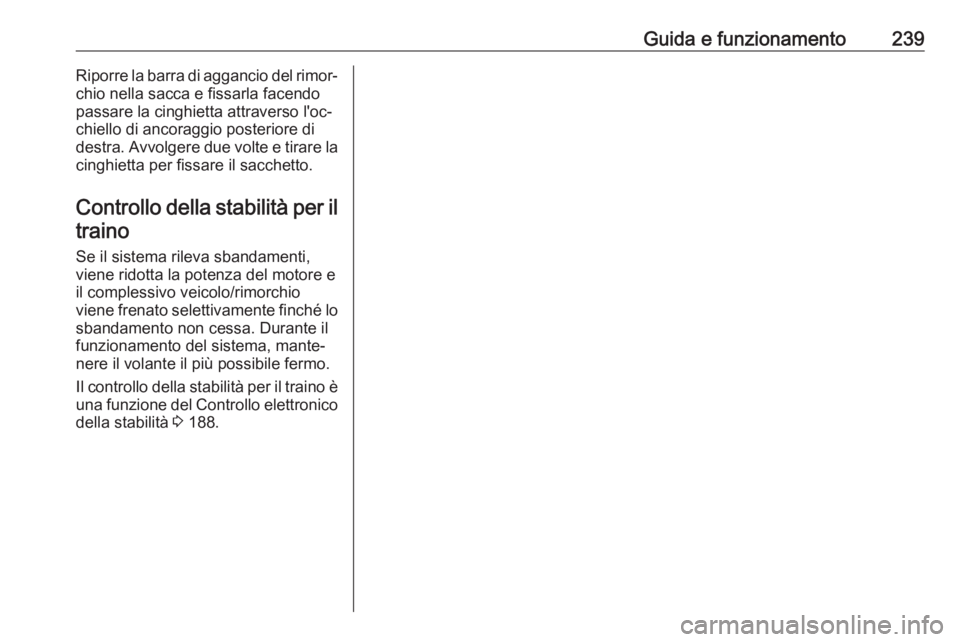

Guida e funzionamento239Riporre la barra di aggancio del rimor‐
chio nella sacca e fissarla facendo
passare la cinghietta attraverso l'oc‐
chiello di ancoraggio posteriore di
destra. Avvolgere due volte e tirare la cinghietta per fissare il sacchetto.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti, viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante il
funzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino è
una funzione del Controllo elettronico della stabilità 3 188.

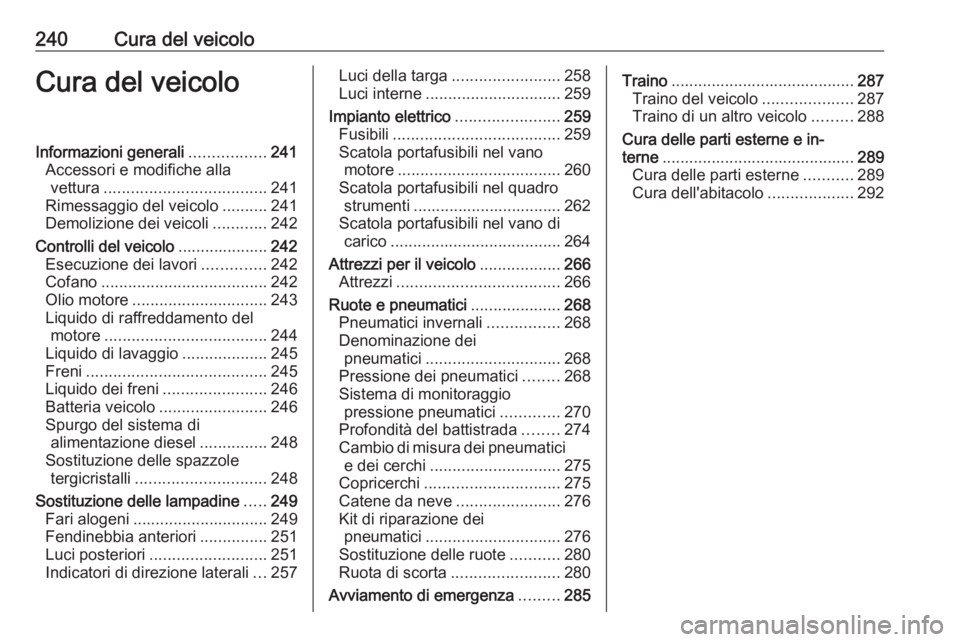

240Cura del veicoloCura del veicoloInformazioni generali.................241
Accessori e modifiche alla vettura .................................... 241
Rimessaggio del veicolo ..........241
Demolizione dei veicoli ............242
Controlli del veicolo ....................242
Esecuzione dei lavori ..............242
Cofano ..................................... 242
Olio motore .............................. 243
Liquido di raffreddamento del motore .................................... 244
Liquido di lavaggio ...................245
Freni ........................................ 245
Liquido dei freni .......................246
Batteria veicolo ........................246
Spurgo del sistema di alimentazione diesel ...............248
Sostituzione delle spazzole tergicristalli ............................. 248
Sostituzione delle lampadine .....249
Fari alogeni .............................. 249
Fendinebbia anteriori ...............251
Luci posteriori .......................... 251
Indicatori di direzione laterali ...257Luci della targa ........................ 258
Luci interne .............................. 259
Impianto elettrico .......................259
Fusibili ..................................... 259
Scatola portafusibili nel vano motore .................................... 260
Scatola portafusibili nel quadro strumenti ................................. 262
Scatola portafusibili nel vano di carico ...................................... 264
Attrezzi per il veicolo ..................266
Attrezzi .................................... 266
Ruote e pneumatici ....................268
Pneumatici invernali ................268
Denominazione dei pneumatici .............................. 268
Pressione dei pneumatici ........268
Sistema di monitoraggio pressione pneumatici .............270
Profondità del battistrada ........274
Cambio di misura dei pneumatici e dei cerchi ............................. 275
Copricerchi .............................. 275
Catene da neve .......................276
Kit di riparazione dei pneumatici .............................. 276
Sostituzione delle ruote ...........280
Ruota di scorta ........................ 280
Avviamento di emergenza .........285Traino ......................................... 287
Traino del veicolo ....................287
Traino di un altro veicolo .........288
Cura delle parti esterne e in‐ terne ........................................... 289
Cura delle parti esterne ...........289
Cura dell'abitacolo ...................292

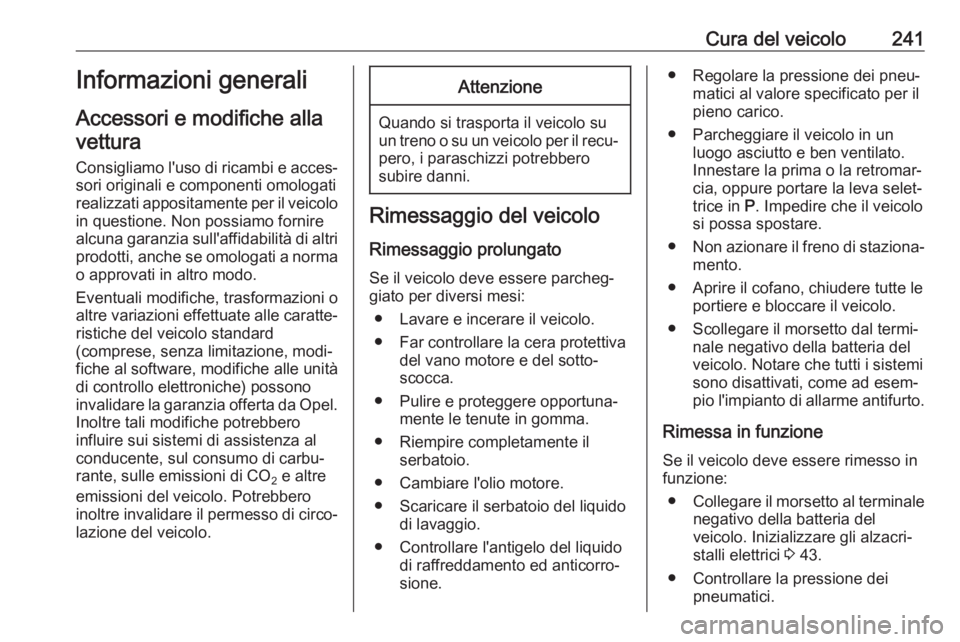

Cura del veicolo241Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo. Potrebbero inoltre invalidare il permesso di circo‐ lazione del veicolo.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Notare che tutti i sistemi
sono disattivati, come ad esem‐ pio l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Inizializzare gli alzacri‐
stalli elettrici 3 43.
● Controllare la pressione dei pneumatici.

242Cura del veicolo● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco del cofano e
riportarla alla posizione originale.

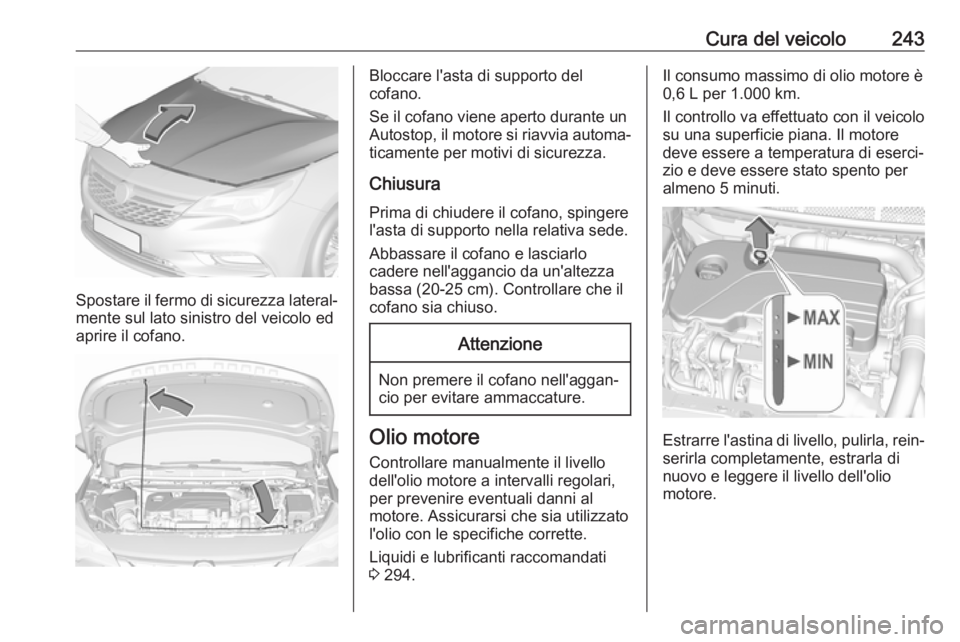

Cura del veicolo243
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Bloccare l'asta di supporto del
cofano.
Se il cofano viene aperto durante un Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, spingerel'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
l'olio con le specifiche corrette.
Liquidi e lubrificanti raccomandati
3 294.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno 5 minuti.
Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.

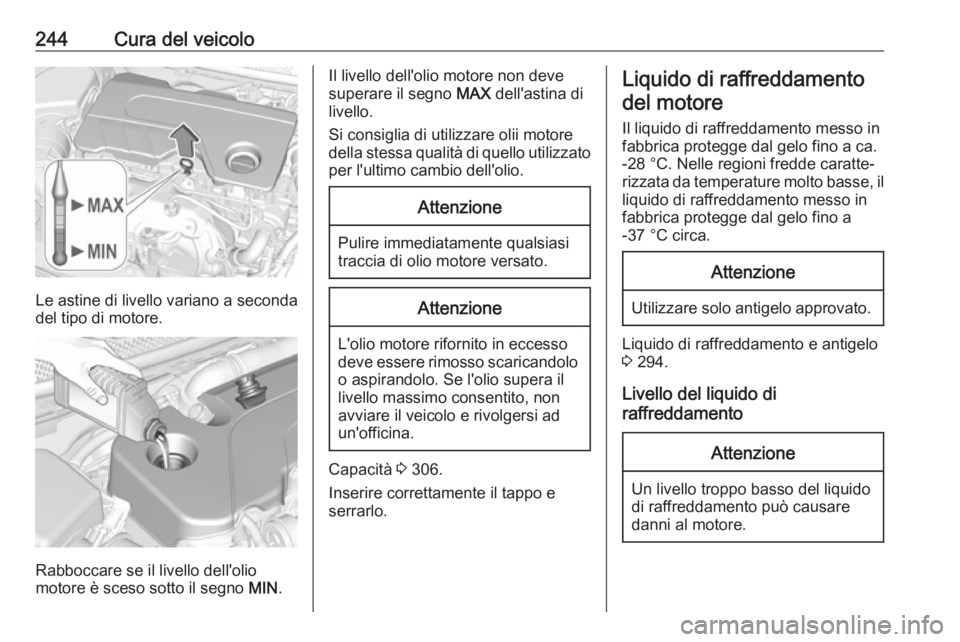

244Cura del veicolo
Le astine di livello variano a seconda
del tipo di motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Il livello dell'olio motore non deve
superare il segno MAX dell'astina di
livello.
Si consiglia di utilizzare olii motore
della stessa qualità di quello utilizzato per l'ultimo cambio dell'olio.Attenzione
Pulire immediatamente qualsiasi
traccia di olio motore versato.
Attenzione
L'olio motore rifornito in eccesso
deve essere rimosso scaricandolo
o aspirandolo. Se l'olio supera il livello massimo consentito, non
avviare il veicolo e rivolgersi ad
un'officina.
Capacità 3 306.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a ca.
-28 °C. Nelle regioni fredde caratte‐
rizzata da temperature molto basse, il liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a
-37 °C circa.Attenzione
Utilizzare solo antigelo approvato.
Liquido di raffreddamento e antigelo
3 294.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

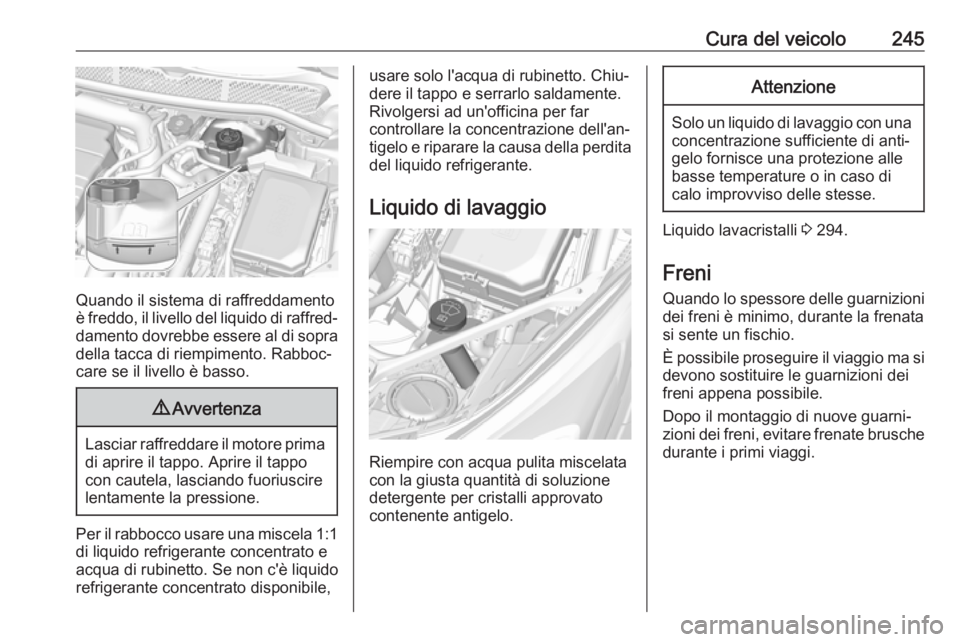

Cura del veicolo245
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere al di sopra
della tacca di riempimento. Rabboc‐
care se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Per il rabbocco usare una miscela 1:1
di liquido refrigerante concentrato e
acqua di rubinetto. Se non c'è liquido
refrigerante concentrato disponibile,
usare solo l'acqua di rubinetto. Chiu‐
dere il tappo e serrarlo saldamente.
Rivolgersi ad un'officina per far
controllare la concentrazione dell'an‐
tigelo e riparare la causa della perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvato
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 294.
Freni Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche durante i primi viaggi.

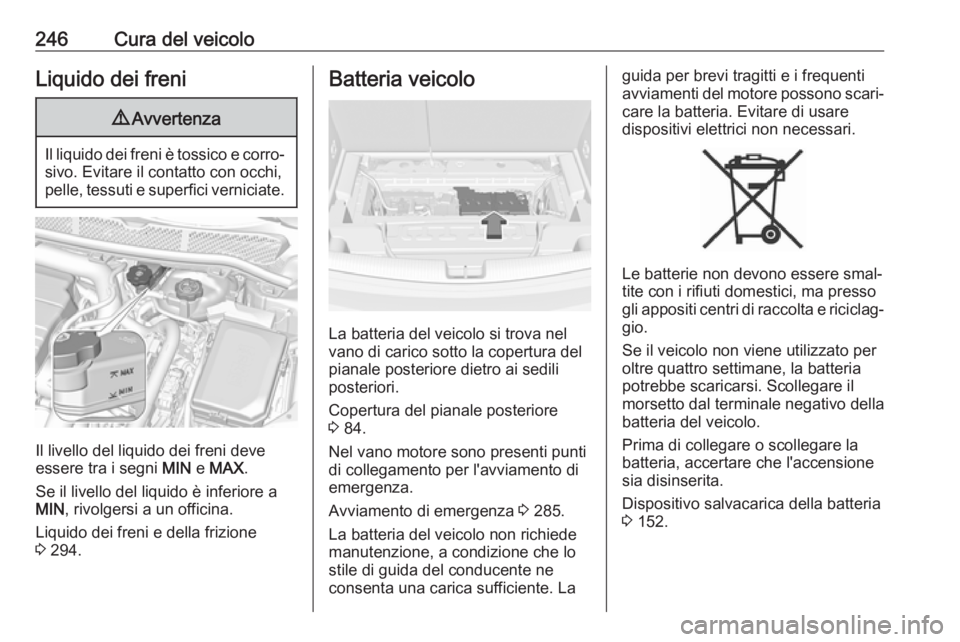

246Cura del veicoloLiquido dei freni9Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 294.
Batteria veicolo
La batteria del veicolo si trova nel
vano di carico sotto la copertura del
pianale posteriore dietro ai sedili
posteriori.
Copertura del pianale posteriore
3 84.
Nel vano motore sono presenti punti
di collegamento per l'avviamento di
emergenza.
Avviamento di emergenza 3 285.
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne
consenta una carica sufficiente. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria. Evitare di usare
dispositivi elettrici non necessari.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso
gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria
potrebbe scaricarsi. Scollegare il
morsetto dal terminale negativo della
batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 152.

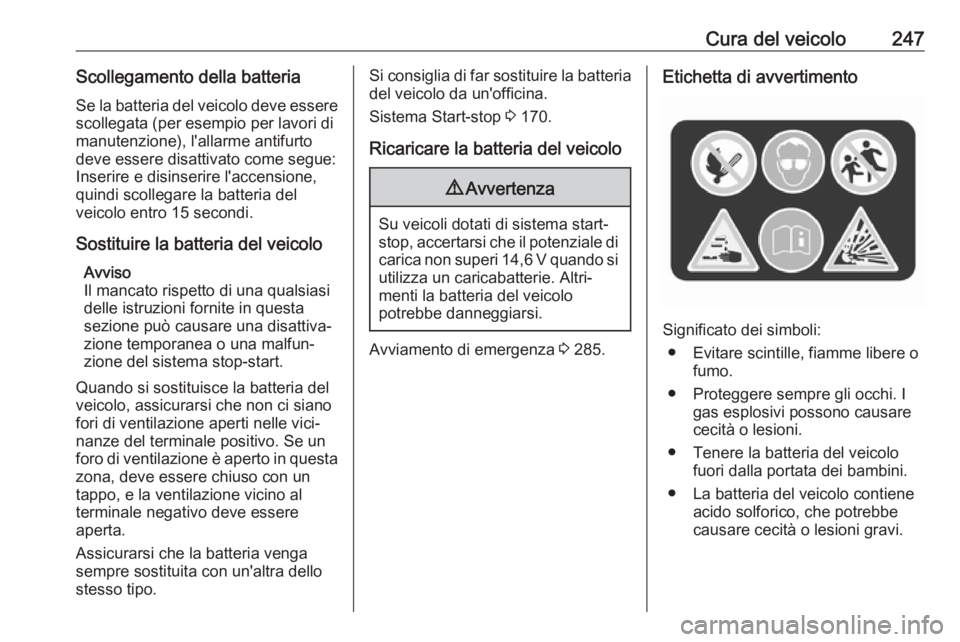

Cura del veicolo247Scollegamento della batteria
Se la batteria del veicolo deve essere scollegata (per esempio per lavori di
manutenzione), l'allarme antifurto
deve essere disattivato come segue:
Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.
Assicurarsi che la batteria venga sempre sostituita con un'altra dello
stesso tipo.Si consiglia di far sostituire la batteria del veicolo da un'officina.
Sistema Start-stop 3 170.
Ricaricare la batteria del veicolo9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 285.
Etichetta di avvertimento
Significato dei simboli:
● Evitare scintille, fiamme libere o fumo.
● Proteggere sempre gli occhi. I gas esplosivi possono causare
cecità o lesioni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.

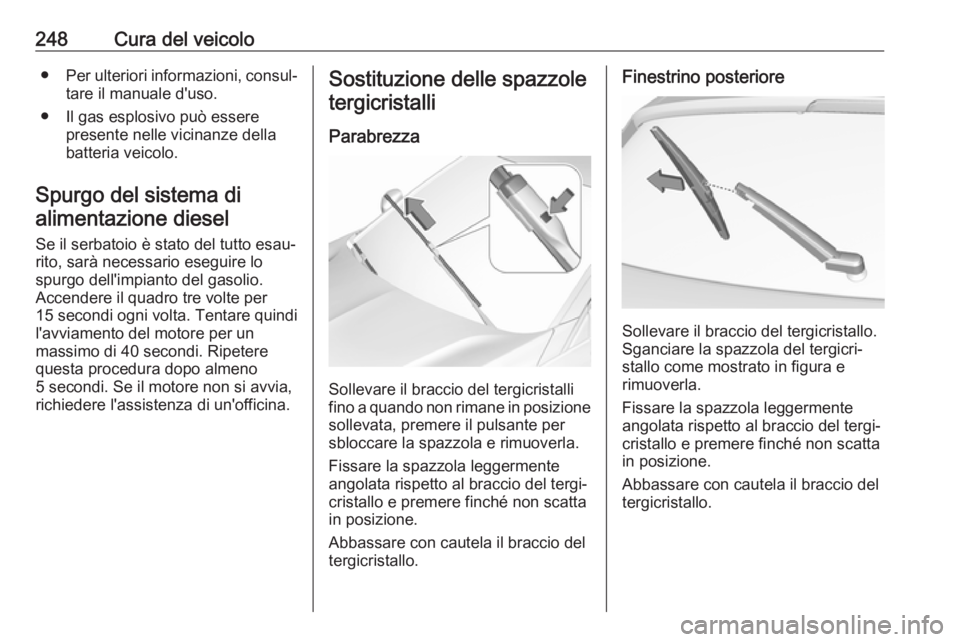

248Cura del veicolo●Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Il gas esplosivo può essere presente nelle vicinanze della
batteria veicolo.
Spurgo del sistema di
alimentazione diesel
Se il serbatoio è stato del tutto esau‐
rito, sarà necessario eseguire lo
spurgo dell'impianto del gasolio.
Accendere il quadro tre volte per 15 secondi ogni volta. Tentare quindi
l'avviamento del motore per un
massimo di 40 secondi. Ripetere
questa procedura dopo almeno
5 secondi. Se il motore non si avvia,
richiedere l'assistenza di un'officina.Sostituzione delle spazzole
tergicristalli
Parabrezza
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Fissare la spazzola leggermente
angolata rispetto al braccio del tergi‐
cristallo e premere finché non scatta
in posizione.
Abbassare con cautela il braccio del
tergicristallo.
