OPEL ASTRA K 2019.5 Omaniku käsiraamat (in Estonian)

Istmed, turvaistmed69ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaaluklassSuurusklassKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XRühm 0+: kuni 13 kgEISO/R1XXIL3XDISO/R2XXIL 3XCISO/R3XXIL3XRühm I: 9 kuni 18 kgDISO/R2XXIL3,4XCISO/R3XXIL 3,4XBISO/F2XXIL/IUF 3,4XB1ISO/F2XXXIL/IUF3,4XAISO/F3XXIL/IUF3,4XRühm II: 15 kuni 25 kgXXIL3,4XRühm III: 22 kuni 36 kgXXIL3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

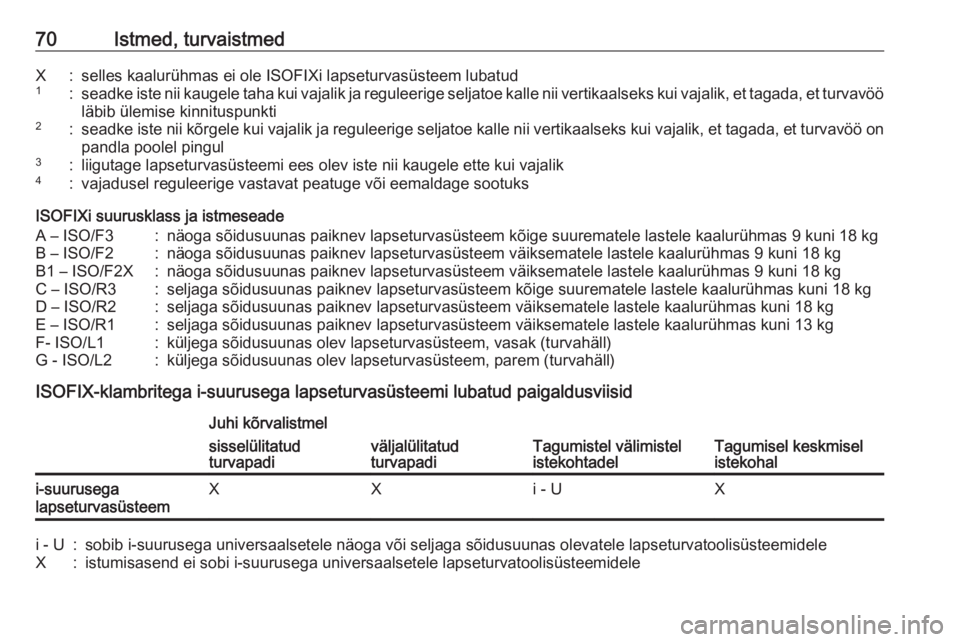

70Istmed, turvaistmedX:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavööläbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö onpandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-suurusega lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-suurusega
lapseturvasüsteemXXi - UXi - U:sobib i-suurusega universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-suurusega universaalsetele lapseturvatoolisüsteemidele

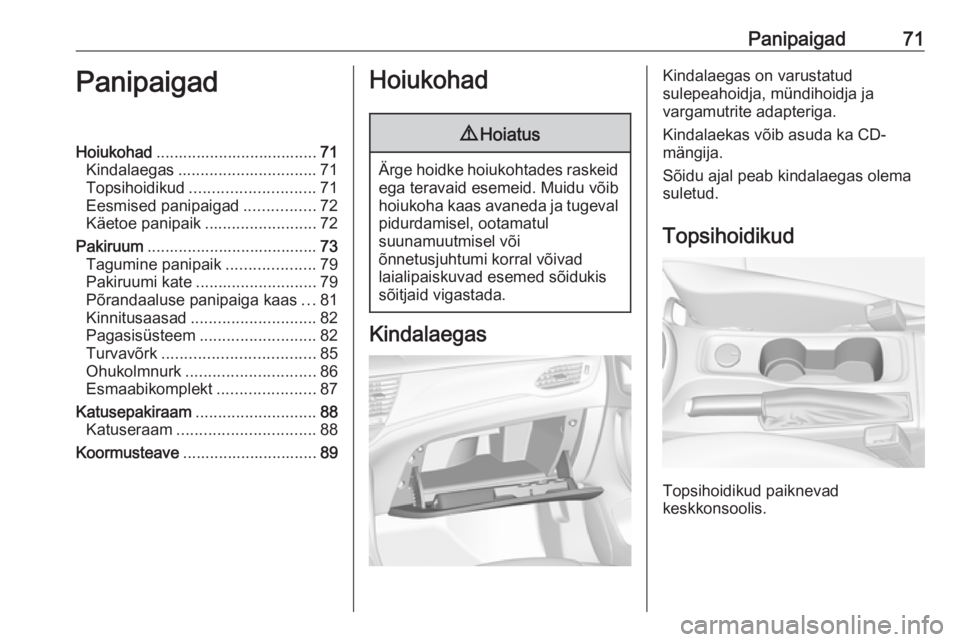

Panipaigad71PanipaigadHoiukohad.................................... 71
Kindalaegas ............................... 71
Topsihoidikud ............................ 71
Eesmised panipaigad ................72
Käetoe panipaik .........................72
Pakiruum ...................................... 73
Tagumine panipaik ....................79
Pakiruumi kate ........................... 79
Põrandaaluse panipaiga kaas ...81
Kinnitusaasad ............................ 82
Pagasisüsteem .......................... 82
Turvavõrk .................................. 85
Ohukolmnurk ............................. 86
Esmaabikomplekt ......................87
Katusepakiraam ........................... 88
Katuseraam ............................... 88
Koormusteave .............................. 89Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargamutrite adapteriga.
Kindalaekas võib asuda ka CD-
mängija.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.

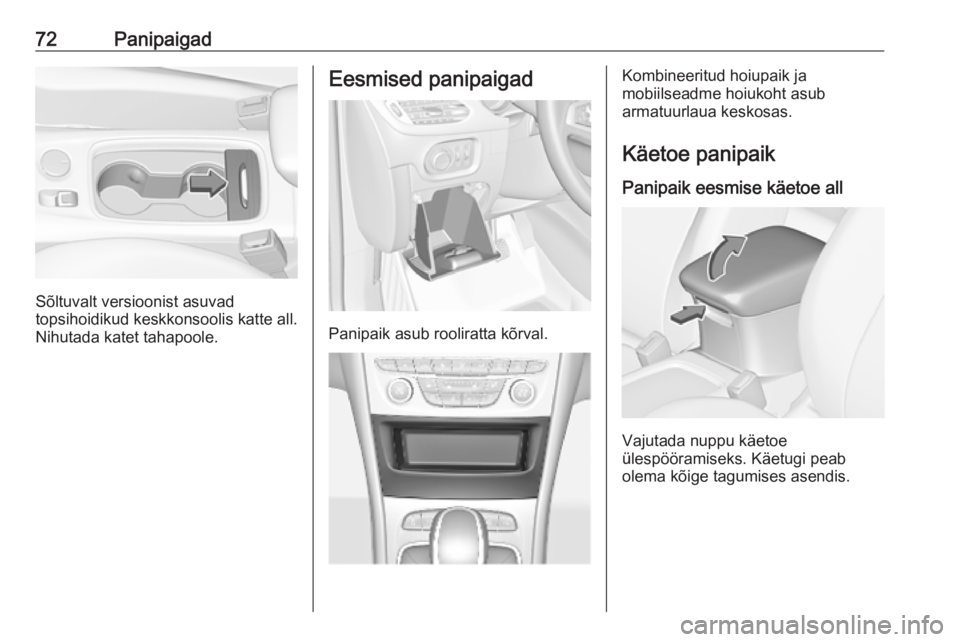

72Panipaigad
Sõltuvalt versioonist asuvad
topsihoidikud keskkonsoolis katte all.
Nihutada katet tahapoole.
Eesmised panipaigad
Panipaik asub rooliratta kõrval.
Kombineeritud hoiupaik ja
mobiilseadme hoiukoht asub
armatuurlaua keskosas.
Käetoe panipaik
Panipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks. Käetugi peab
olema kõige tagumises asendis.

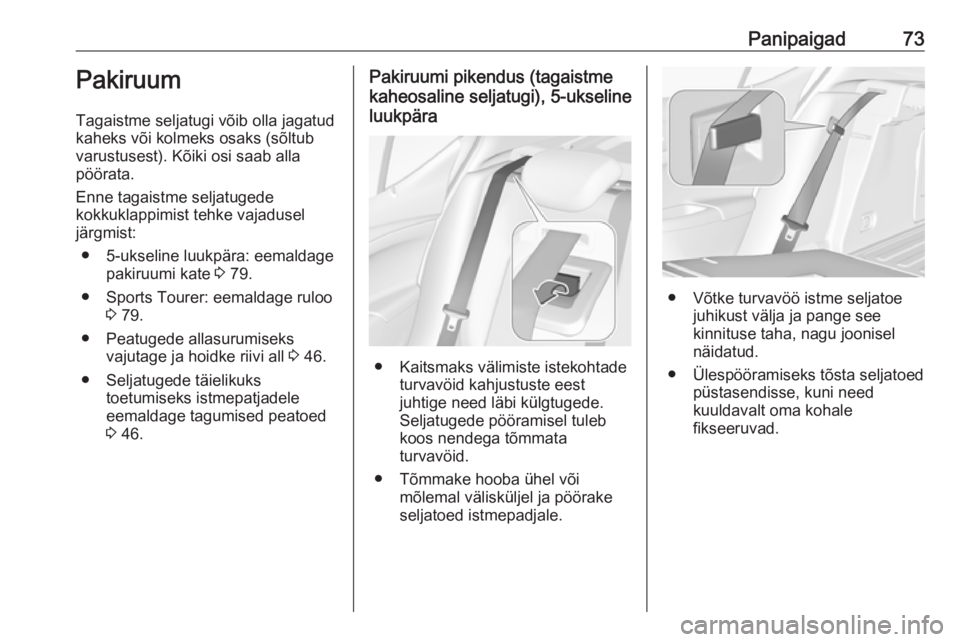

Panipaigad73Pakiruum
Tagaistme seljatugi võib olla jagatud
kaheks või kolmeks osaks (sõltub varustusest). Kõiki osi saab alla
pöörata.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● 5-ukseline luukpära: eemaldage pakiruumi kate 3 79.
● Sports Tourer: eemaldage ruloo 3 79.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 46.
● Seljatugede täielikuks toetumiseks istmepatjadele
eemaldage tagumised peatoed
3 46.Pakiruumi pikendus (tagaistme
kaheosaline seljatugi), 5-ukseline
luukpära
● Kaitsmaks välimiste istekohtade turvavöid kahjustuste eest
juhtige need läbi külgtugede.
Seljatugede pööramisel tuleb
koos nendega tõmmata
turvavöid.
● Tõmmake hooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Võtke turvavöö istme seljatoe juhikust välja ja pange see
kinnituse taha, nagu joonisel
näidatud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.

74Panipaigad

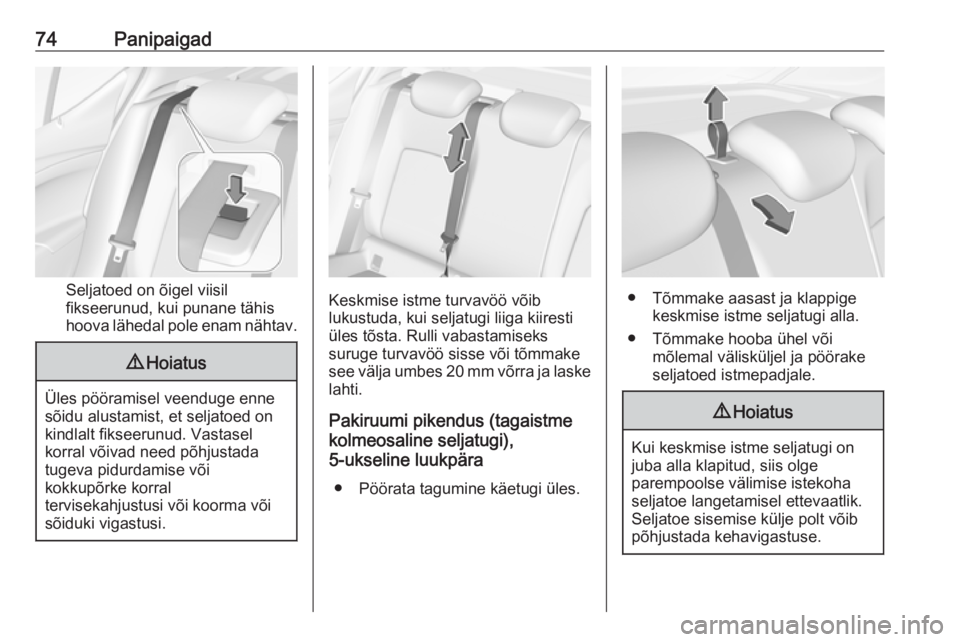

Seljatoed on õigel viisil
fikseerunud, kui punane tähis
hoova lähedal pole enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi pikendus (tagaistme kolmeosaline seljatugi),
5-ukseline luukpära
● Pöörata tagumine käetugi üles.● Tõmmake aasast ja klappige keskmise istme seljatugi alla.
● Tõmmake hooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
9 Hoiatus
Kui keskmise istme seljatugi on
juba alla klapitud, siis olge
parempoolse välimise istekoha
seljatoe langetamisel ettevaatlik.
Seljatoe sisemise külje polt võib
põhjustada kehavigastuse.

Panipaigad75

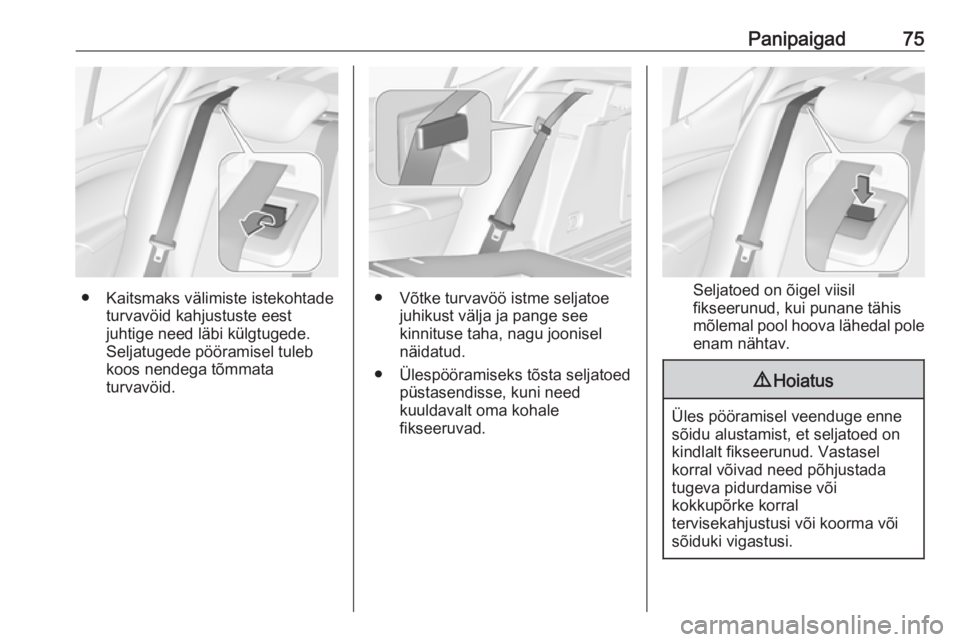

● Kaitsmaks välimiste istekohtadeturvavöid kahjustuste eest
juhtige need läbi külgtugede.
Seljatugede pööramisel tuleb
koos nendega tõmmata
turvavöid.● Võtke turvavöö istme seljatoe juhikust välja ja pange see
kinnituse taha, nagu joonisel
näidatud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.Seljatoed on õigel viisil
fikseerunud, kui punane tähis
mõlemal pool hoova lähedal pole enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.

76Panipaigad

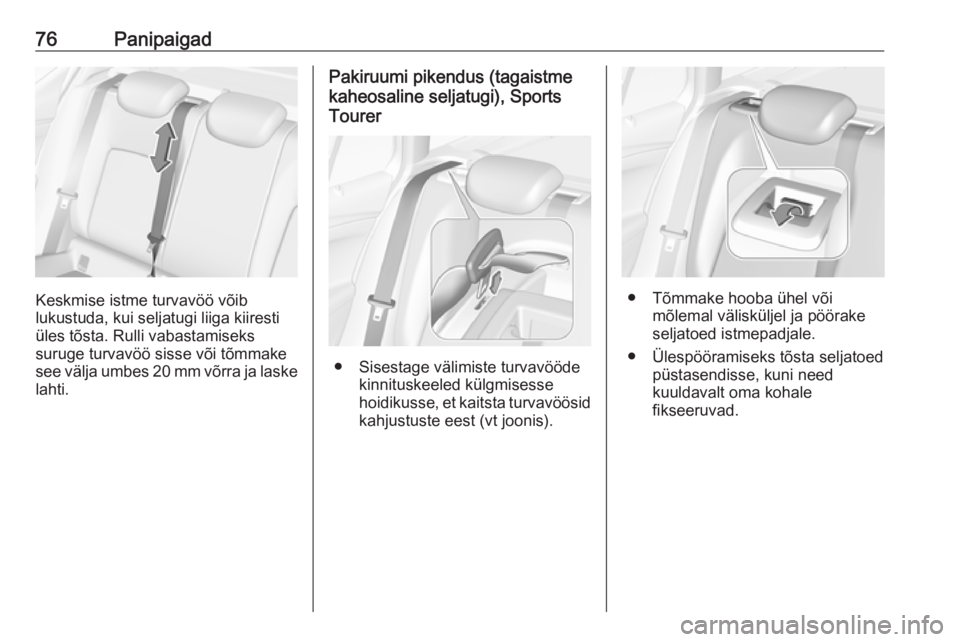

Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi pikendus (tagaistme
kaheosaline seljatugi), Sports
Tourer
● Sisestage välimiste turvavööde kinnituskeeled külgmisesse
hoidikusse, et kaitsta turvavöösid
kahjustuste eest (vt joonis).
● Tõmmake hooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.

Panipaigad77

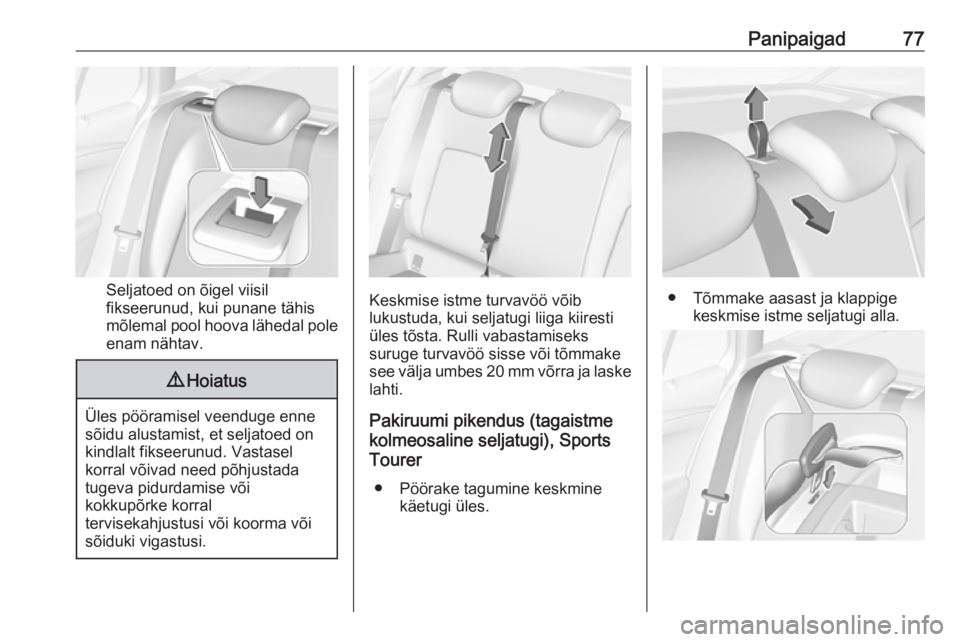

Seljatoed on õigel viisil
fikseerunud, kui punane tähis
mõlemal pool hoova lähedal pole enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi pikendus (tagaistme kolmeosaline seljatugi), Sports
Tourer
● Pöörake tagumine keskmine käetugi üles.● Tõmmake aasast ja klappigekeskmise istme seljatugi alla.

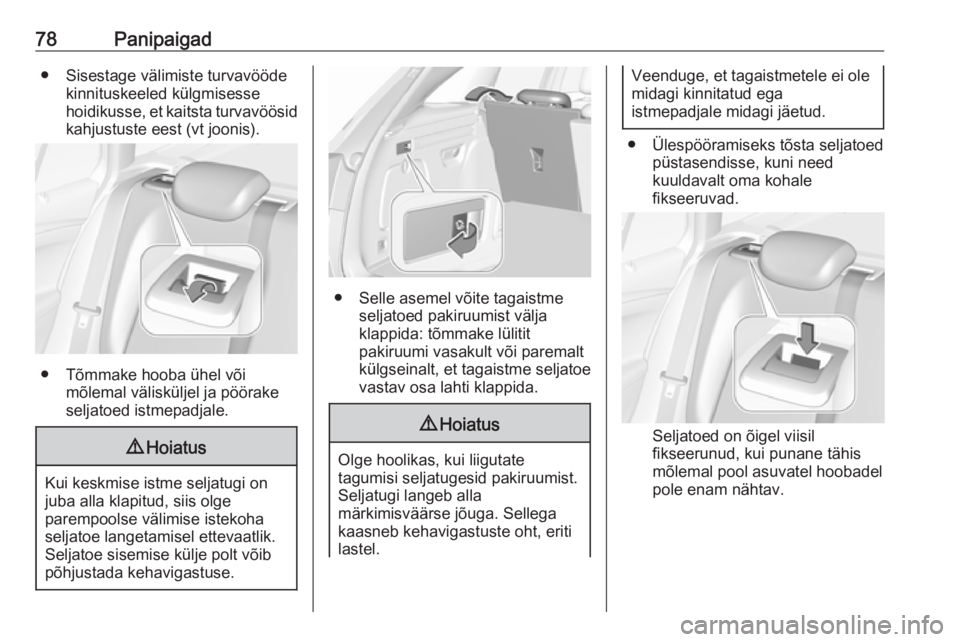

78Panipaigad● Sisestage välimiste turvavöödekinnituskeeled külgmisesse
hoidikusse, et kaitsta turvavöösid
kahjustuste eest (vt joonis).
● Tõmmake hooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
9 Hoiatus
Kui keskmise istme seljatugi on
juba alla klapitud, siis olge
parempoolse välimise istekoha
seljatoe langetamisel ettevaatlik.
Seljatoe sisemise külje polt võib põhjustada kehavigastuse.
● Selle asemel võite tagaistme seljatoed pakiruumist välja
klappida: tõmmake lülitit
pakiruumi vasakult või paremalt külgseinalt, et tagaistme seljatoe
vastav osa lahti klappida.
9 Hoiatus
Olge hoolikas, kui liigutate
tagumisi seljatugesid pakiruumist.
Seljatugi langeb alla
märkimisväärse jõuga. Sellega
kaasneb kehavigastuste oht, eriti
lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
mõlemal pool asuvatel hoobadel
pole enam nähtav.
