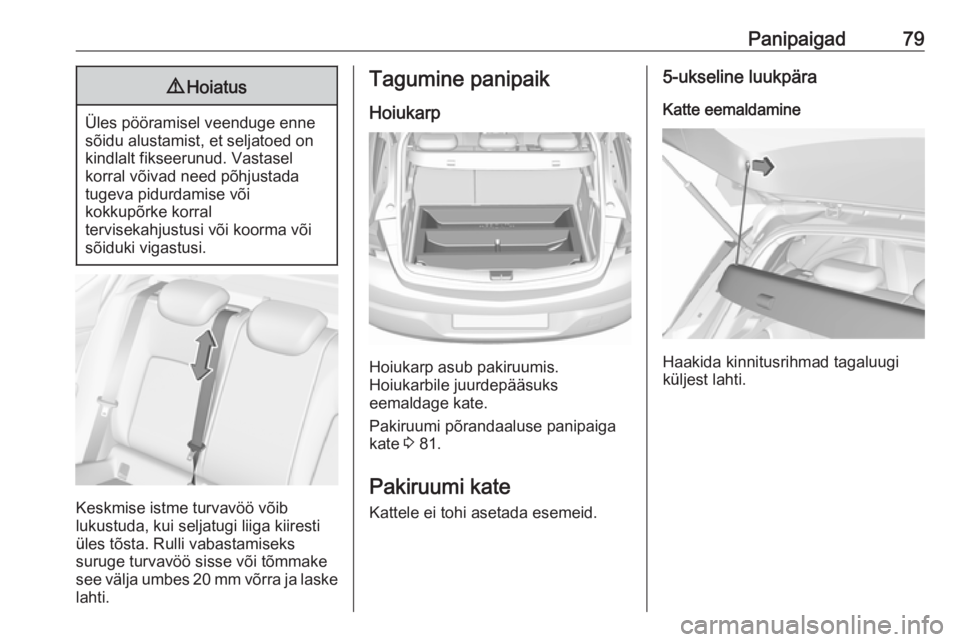

Panipaigad799Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Tagumine panipaik
Hoiukarp
Hoiukarp asub pakiruumis.
Hoiukarbile juurdepääsuks
eemaldage kate.
Pakiruumi põrandaaluse panipaiga
kate 3 81.
Pakiruumi kate Kattele ei tohi asetada esemeid.
5-ukseline luukpära
Katte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.

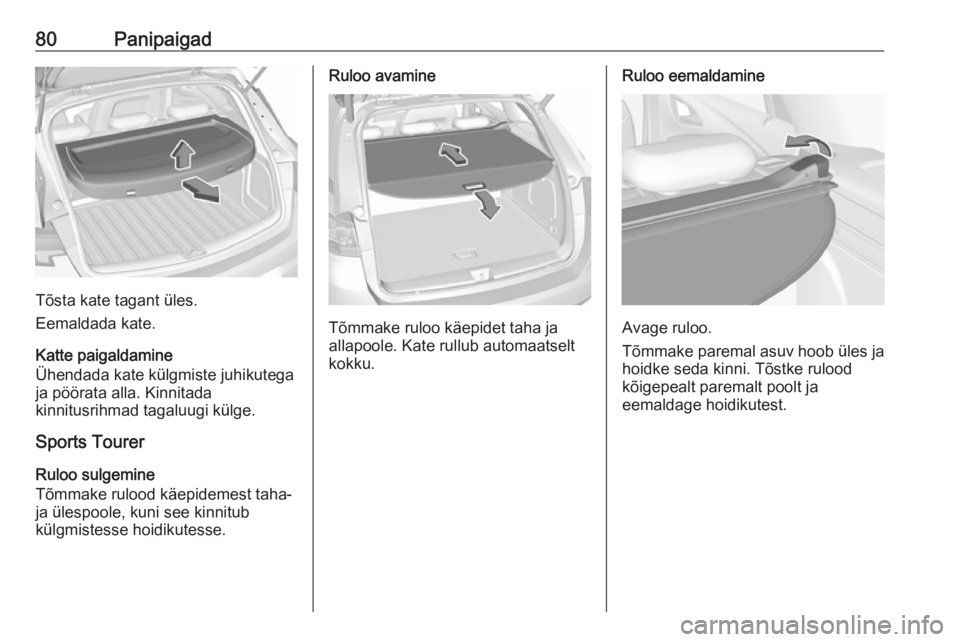

80Panipaigad
Tõsta kate tagant üles.
Eemaldada kate.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sports Tourer
Ruloo sulgemine
Tõmmake rulood käepidemest taha-
ja ülespoole, kuni see kinnitub
külgmistesse hoidikutesse.
Ruloo avamine
Tõmmake ruloo käepidet taha ja
allapoole. Kate rullub automaatselt
kokku.
Ruloo eemaldamine
Avage ruloo.
Tõmmake paremal asuv hoob üles ja
hoidke seda kinni. Tõstke rulood
kõigepealt paremalt poolt ja
eemaldage hoidikutest.

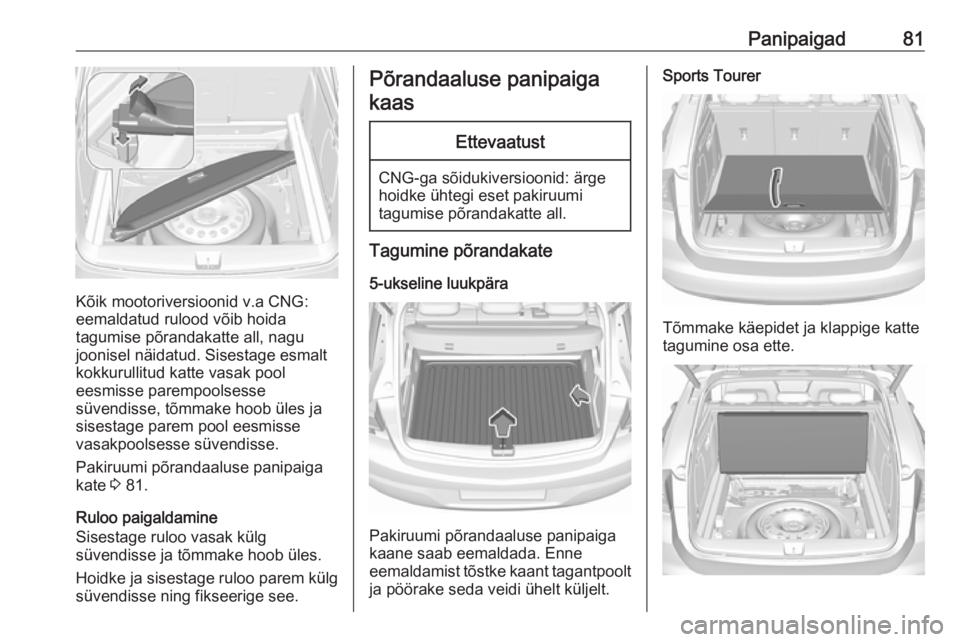

Panipaigad81
Kõik mootoriversioonid v.a CNG:
eemaldatud rulood võib hoida
tagumise põrandakatte all, nagu
joonisel näidatud. Sisestage esmalt
kokkurullitud katte vasak pool
eesmisse parempoolsesse
süvendisse, tõmmake hoob üles ja
sisestage parem pool eesmisse
vasakpoolsesse süvendisse.
Pakiruumi põrandaaluse panipaiga
kate 3 81.
Ruloo paigaldamine
Sisestage ruloo vasak külg
süvendisse ja tõmmake hoob üles.
Hoidke ja sisestage ruloo parem külg süvendisse ning fikseerige see.
Põrandaaluse panipaiga
kaasEttevaatust
CNG-ga sõidukiversioonid: ärge
hoidke ühtegi eset pakiruumi
tagumise põrandakatte all.
Tagumine põrandakate
5-ukseline luukpära
Pakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Enne
eemaldamist tõstke kaant tagantpoolt ja pöörake seda veidi ühelt küljelt.
Sports Tourer
Tõmmake käepidet ja klappige katte
tagumine osa ette.

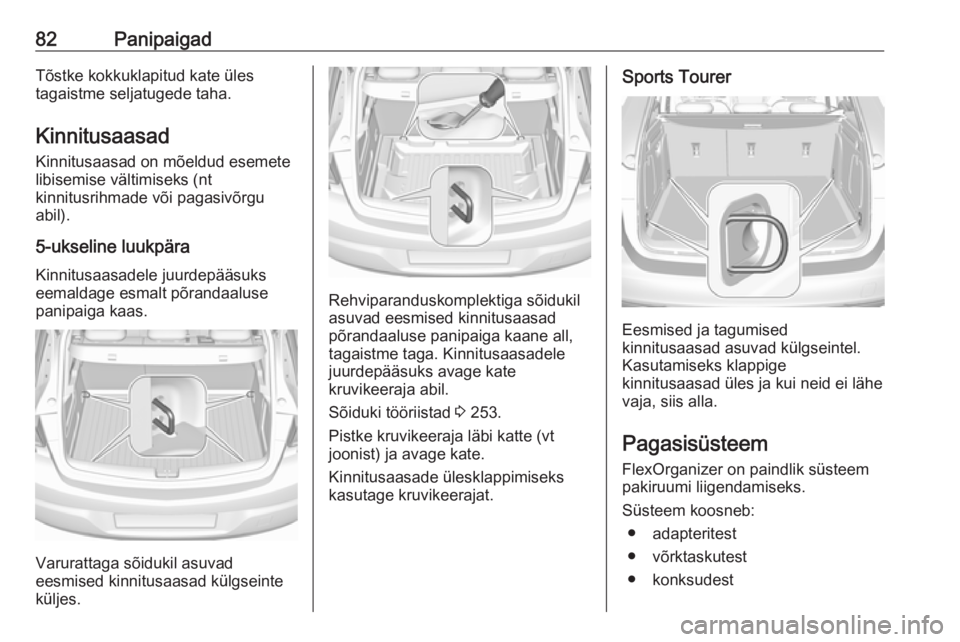

82PanipaigadTõstke kokkuklapitud kate üles
tagaistme seljatugede taha.
Kinnitusaasad Kinnitusaasad on mõeldud esemete
libisemise vältimiseks (nt
kinnitusrihmade või pagasivõrgu
abil).
5-ukseline luukpära
Kinnitusaasadele juurdepääsuks
eemaldage esmalt põrandaaluse
panipaiga kaas.
Varurattaga sõidukil asuvad
eesmised kinnitusaasad külgseinte küljes.
Rehviparanduskomplektiga sõidukil
asuvad eesmised kinnitusaasad
põrandaaluse panipaiga kaane all,
tagaistme taga. Kinnitusaasadele juurdepääsuks avage kate
kruvikeeraja abil.
Sõiduki tööriistad 3 253.
Pistke kruvikeeraja läbi katte (vt
joonist) ja avage kate.
Kinnitusaasade ülesklappimiseks
kasutage kruvikeerajat.
Sports Tourer
Eesmised ja tagumised
kinnitusaasad asuvad külgseintel.
Kasutamiseks klappige
kinnitusaasad üles ja kui neid ei lähe
vaja, siis alla.
Pagasisüsteem FlexOrganizer on paindlik süsteem
pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest

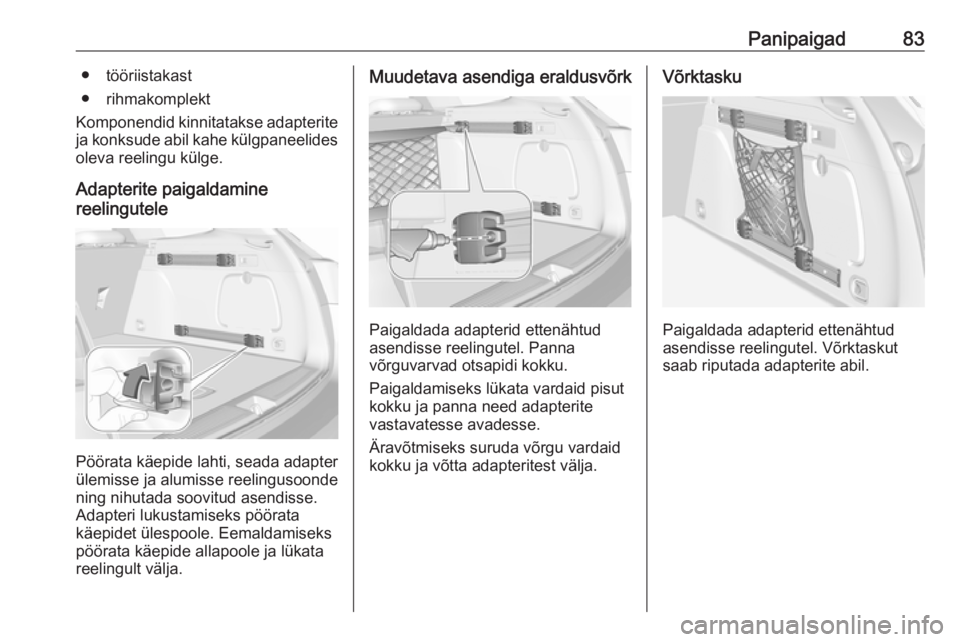

Panipaigad83● tööriistakast
● rihmakomplekt
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.
Võrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.

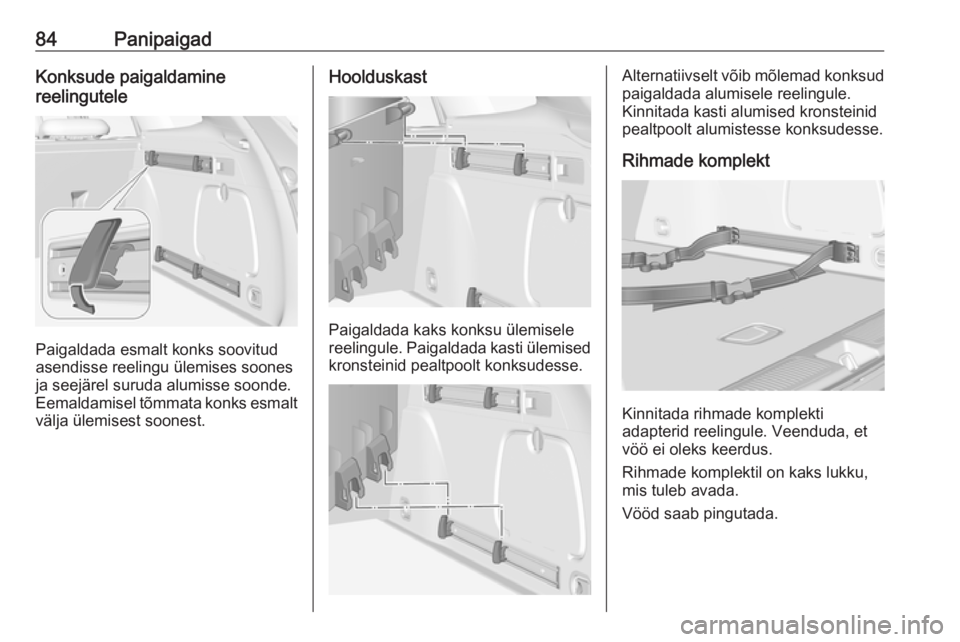

84PanipaigadKonksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Hoolduskast
Paigaldada kaks konksu ülemisele
reelingule. Paigaldada kasti ülemised
kronsteinid pealtpoolt konksudesse.
Alternatiivselt võib mõlemad konksud
paigaldada alumisele reelingule.
Kinnitada kasti alumised kronsteinid
pealtpoolt alumistesse konksudesse.
Rihmade komplekt
Kinnitada rihmade komplekti
adapterid reelingule. Veenduda, et
vöö ei oleks keerdus.
Rihmade komplektil on kaks lukku, mis tuleb avada.
Vööd saab pingutada.

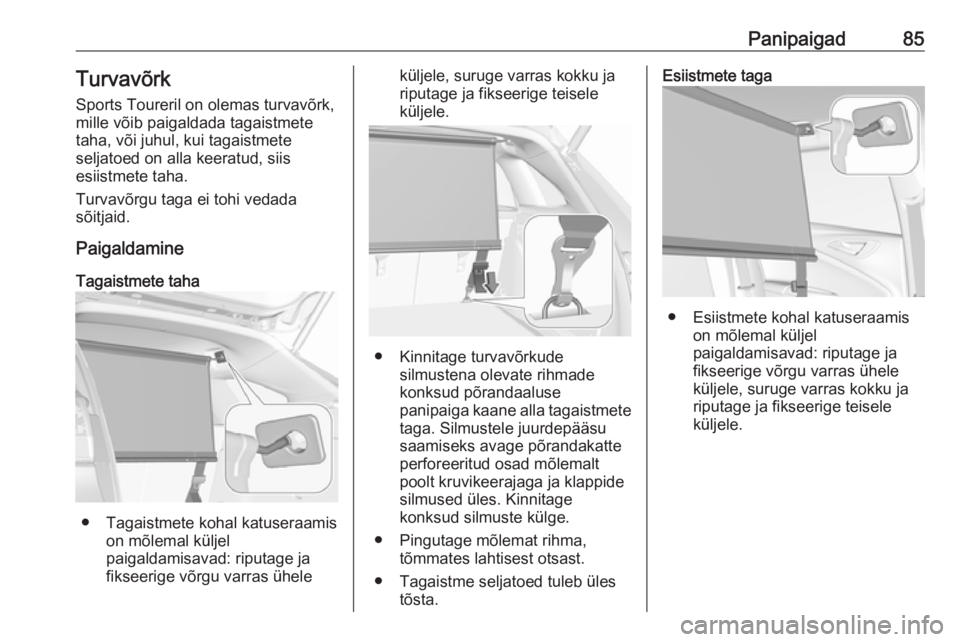

Panipaigad85Turvavõrk
Sports Toureril on olemas turvavõrk,
mille võib paigaldada tagaistmete
taha, või juhul, kui tagaistmete
seljatoed on alla keeratud, siis
esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Tagaistmete taha
● Tagaistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrkude silmustena olevate rihmade
konksud põrandaaluse
panipaiga kaane alla tagaistmete
taga. Silmustele juurdepääsu
saamiseks avage põrandakatte
perforeeritud osad mõlemalt
poolt kruvikeerajaga ja klappide
silmused üles. Kinnitage
konksud silmuste külge.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Tagaistme seljatoed tuleb üles tõsta.
Esiistmete taga
● Esiistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.

86Panipaigad

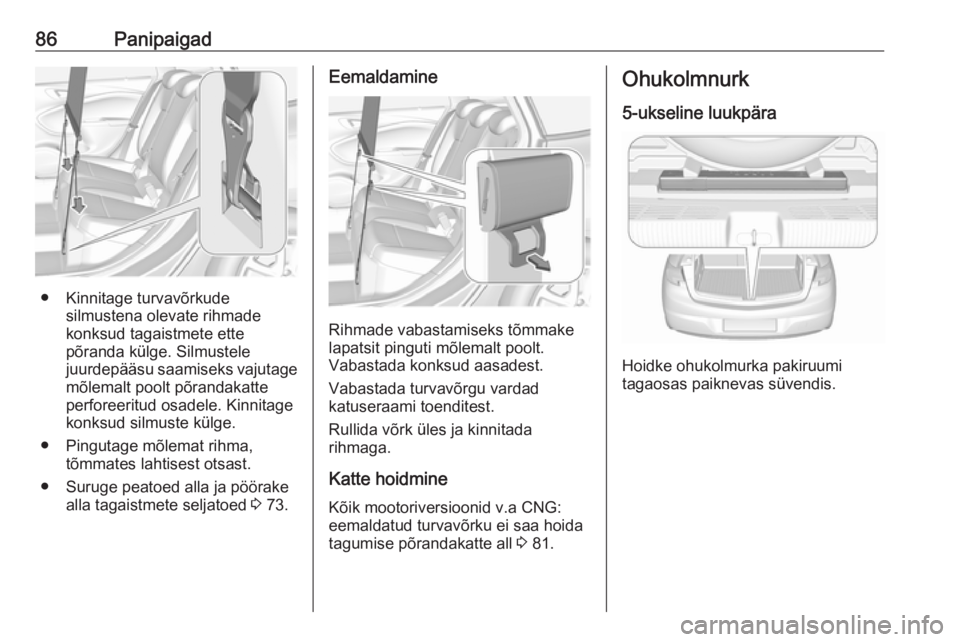

● Kinnitage turvavõrkudesilmustena olevate rihmade
konksud tagaistmete ette
põranda külge. Silmustele
juurdepääsu saamiseks vajutage
mõlemalt poolt põrandakatte
perforeeritud osadele. Kinnitage konksud silmuste külge.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 73.
Eemaldamine
Rihmade vabastamiseks tõmmake
lapatsit pinguti mõlemalt poolt.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest.
Rullida võrk üles ja kinnitada
rihmaga.
Katte hoidmine Kõik mootoriversioonid v.a CNG:
eemaldatud turvavõrku ei saa hoida
tagumise põrandakatte all 3 81.
Ohukolmnurk
5-ukseline luukpära
Hoidke ohukolmurka pakiruumi
tagaosas paiknevas süvendis.

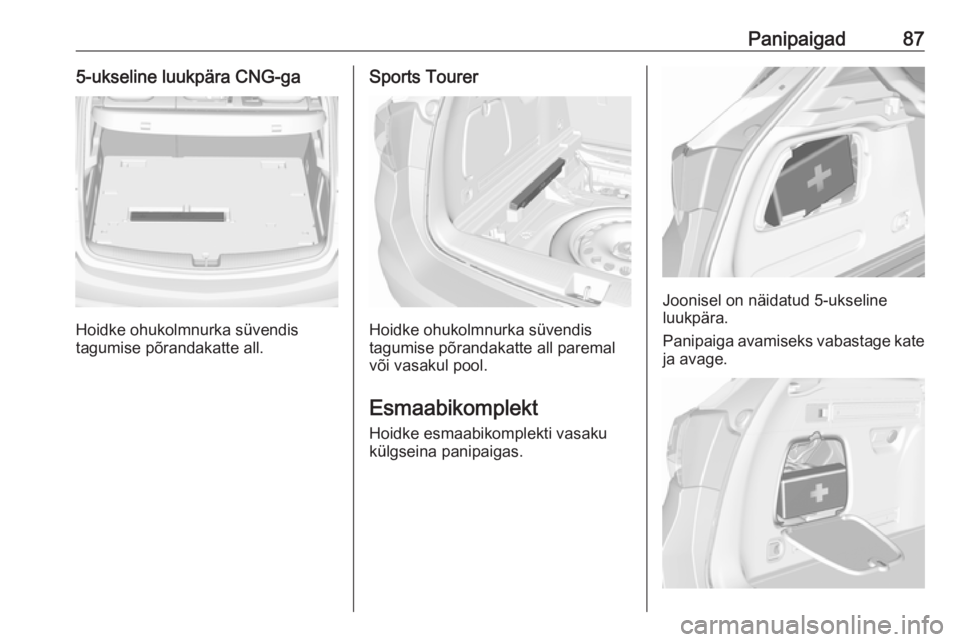

Panipaigad875-ukseline luukpära CNG-ga
Hoidke ohukolmnurka süvendis
tagumise põrandakatte all.
Sports Tourer
Hoidke ohukolmnurka süvendis
tagumise põrandakatte all paremal
või vasakul pool.
Esmaabikomplekt Hoidke esmaabikomplekti vasakukülgseina panipaigas.
Joonisel on näidatud 5-ukseline
luukpära.
Panipaiga avamiseks vabastage kate
ja avage.

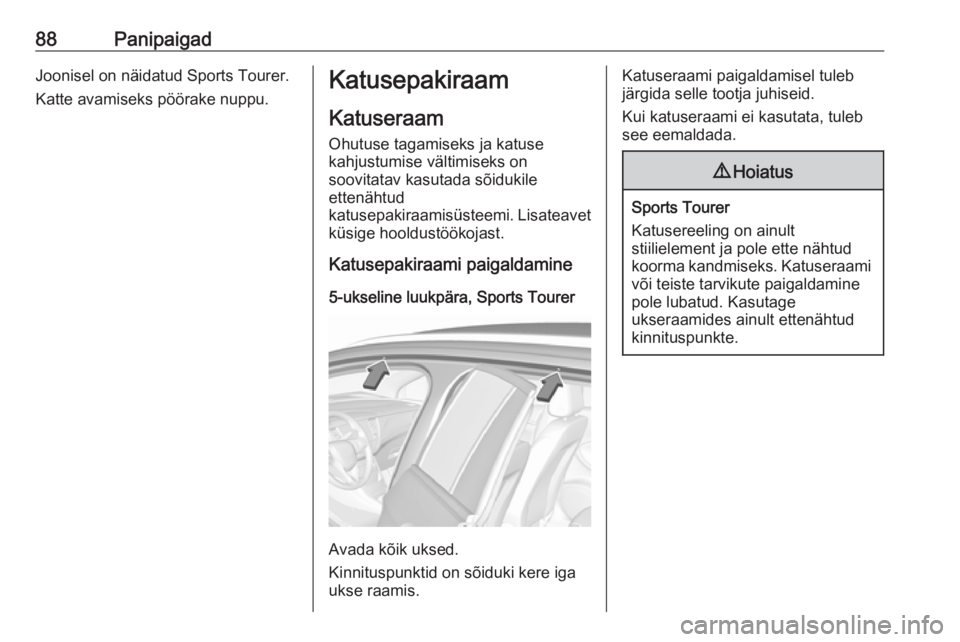

88PanipaigadJoonisel on näidatud Sports Tourer.
Katte avamiseks pöörake nuppu.Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige hooldustöökojast.
Katusepakiraami paigaldamine
5-ukseline luukpära, Sports Tourer
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.
Katuseraami paigaldamisel tuleb
järgida selle tootja juhiseid.
Kui katuseraami ei kasutata, tuleb see eemaldada.9 Hoiatus
Sports Tourer
Katusereeling on ainult
stiilielement ja pole ette nähtud koorma kandmiseks. Katuseraami või teiste tarvikute paigaldamine
pole lubatud. Kasutage
ukseraamides ainult ettenähtud
kinnituspunkte.
