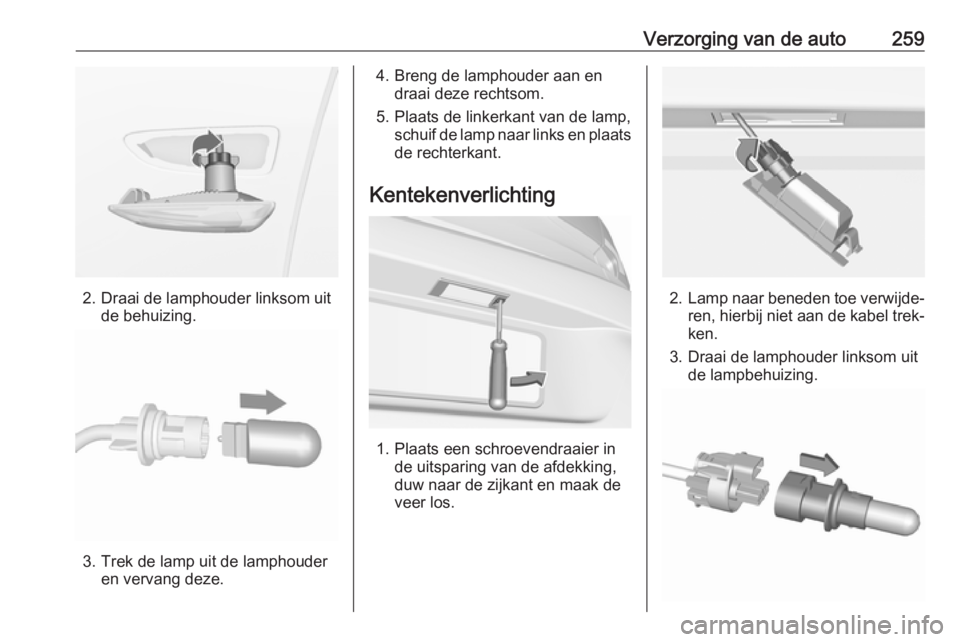

Verzorging van de auto259
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Plaats de linkerkant van de lamp, schuif de lamp naar links en plaats
de rechterkant.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.

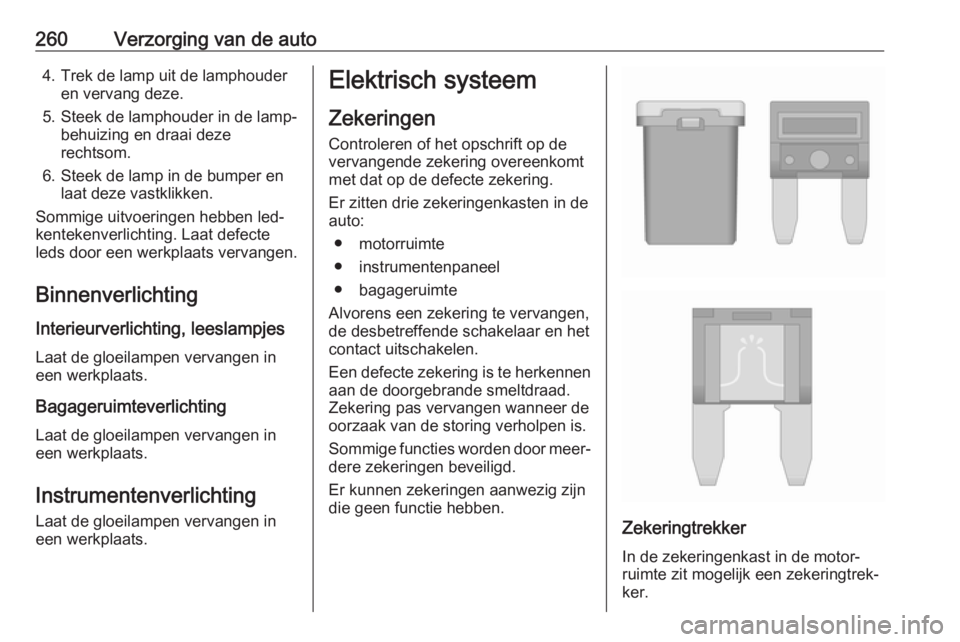

260Verzorging van de auto4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Sommige uitvoeringen hebben led-
kentekenverlichting. Laat defecte
leds door een werkplaats vervangen.
Binnenverlichting
Interieurverlichting, leeslampjes
Laat de gloeilampen vervangen in
een werkplaats.
Bagageruimteverlichting
Laat de gloeilampen vervangen in
een werkplaats.
Instrumentenverlichting
Laat de gloeilampen vervangen in
een werkplaats.Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● motorruimte
● instrumentenpaneel
● bagageruimte
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

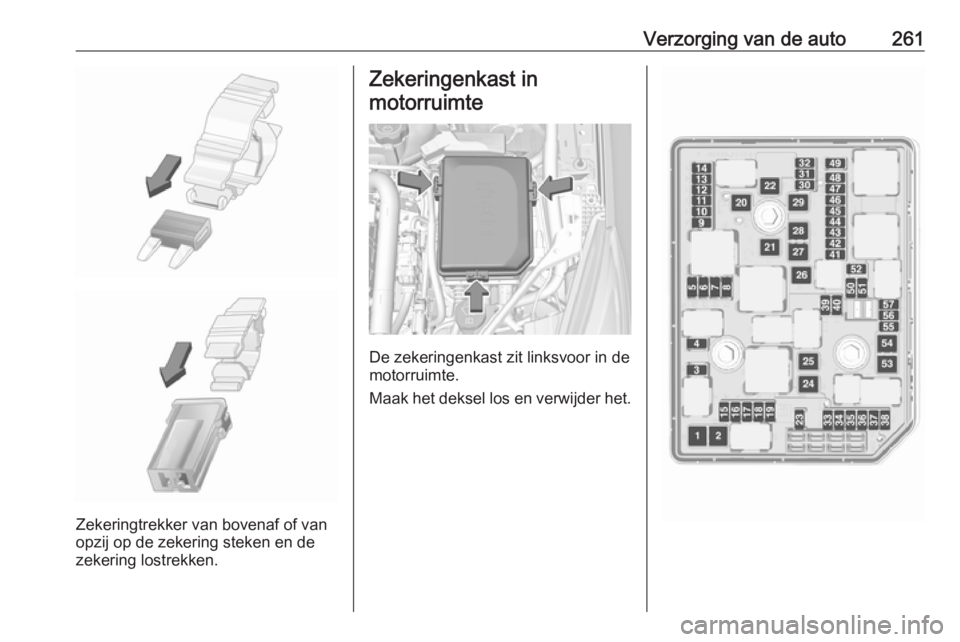

Verzorging van de auto261
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Maak het deksel los en verwijder het.

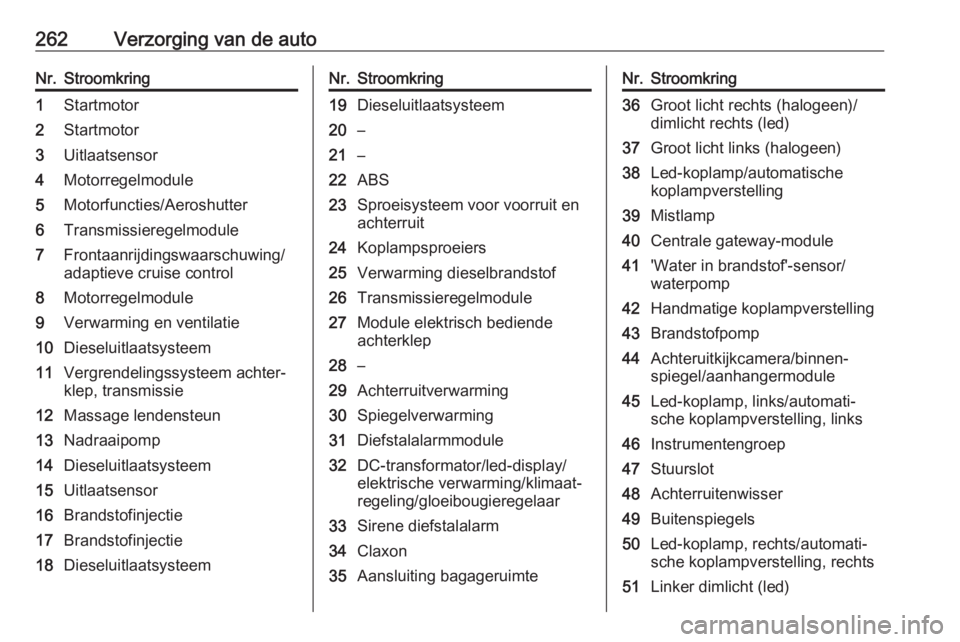

262Verzorging van de autoNr.Stroomkring1Startmotor2Startmotor3Uitlaatsensor4Motorregelmodule5Motorfuncties/Aeroshutter6Transmissieregelmodule7Frontaanrijdingswaarschuwing/
adaptieve cruise control8Motorregelmodule9Verwarming en ventilatie10Dieseluitlaatsysteem11Vergrendelingssysteem achter‐
klep, transmissie12Massage lendensteun13Nadraaipomp14Dieseluitlaatsysteem15Uitlaatsensor16Brandstofinjectie17Brandstofinjectie18DieseluitlaatsysteemNr.Stroomkring19Dieseluitlaatsysteem20–21–22ABS23Sproeisysteem voor voorruit en
achterruit24Koplampsproeiers25Verwarming dieselbrandstof26Transmissieregelmodule27Module elektrisch bediende
achterklep28–29Achterruitverwarming30Spiegelverwarming31Diefstalalarmmodule32DC-transformator/led-display/
elektrische verwarming/klimaat‐
regeling/gloeibougieregelaar33Sirene diefstalalarm34Claxon35Aansluiting bagageruimteNr.Stroomkring36Groot licht rechts (halogeen)/
dimlicht rechts (led)37Groot licht links (halogeen)38Led-koplamp/automatische
koplampverstelling39Mistlamp40Centrale gateway-module41'Water in brandstof'-sensor/
waterpomp42Handmatige koplampverstelling43Brandstofpomp44Achteruitkijkcamera/binnen‐
spiegel/aanhangermodule45Led-koplamp, links/automati‐
sche koplampverstelling, links46Instrumentengroep47Stuurslot48Achterruitenwisser49Buitenspiegels50Led-koplamp, rechts/automati‐
sche koplampverstelling, rechts51Linker dimlicht (led)

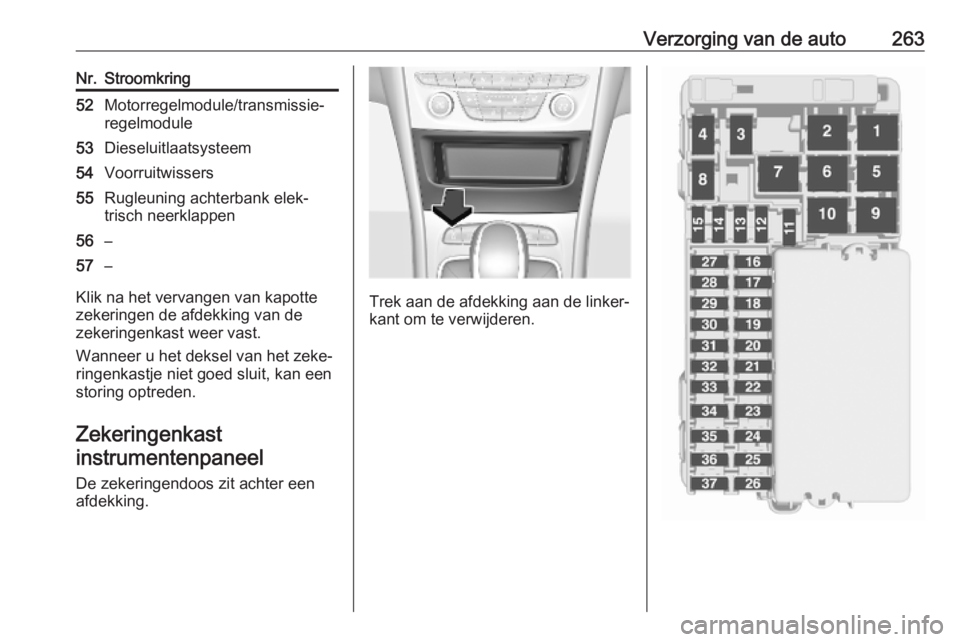

Verzorging van de auto263Nr.Stroomkring52Motorregelmodule/transmissie‐
regelmodule53Dieseluitlaatsysteem54Voorruitwissers55Rugleuning achterbank elek‐ trisch neerklappen56–57–
Klik na het vervangen van kapotte
zekeringen de afdekking van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐ ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast instrumentenpaneel
De zekeringendoos zit achter een
afdekking.Trek aan de afdekking aan de linker‐ kant om te verwijderen.

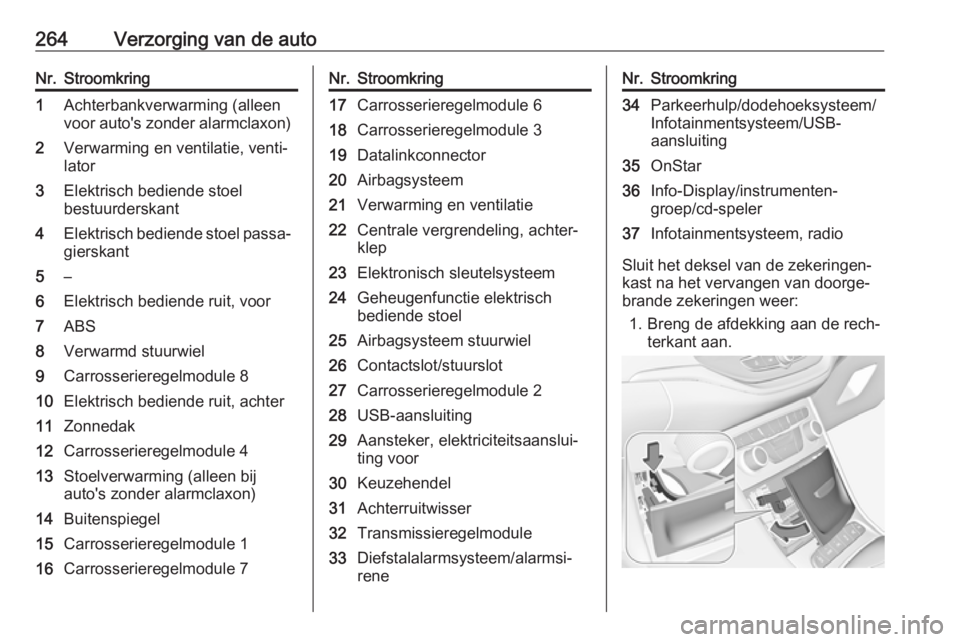

264Verzorging van de autoNr.Stroomkring1Achterbankverwarming (alleen
voor auto's zonder alarmclaxon)2Verwarming en ventilatie, venti‐
lator3Elektrisch bediende stoel
bestuurderskant4Elektrisch bediende stoel passa‐ gierskant5–6Elektrisch bediende ruit, voor7ABS8Verwarmd stuurwiel9Carrosserieregelmodule 810Elektrisch bediende ruit, achter11Zonnedak12Carrosserieregelmodule 413Stoelverwarming (alleen bij
auto's zonder alarmclaxon)14Buitenspiegel15Carrosserieregelmodule 116Carrosserieregelmodule 7Nr.Stroomkring17Carrosserieregelmodule 618Carrosserieregelmodule 319Datalinkconnector20Airbagsysteem21Verwarming en ventilatie22Centrale vergrendeling, achter‐
klep23Elektronisch sleutelsysteem24Geheugenfunctie elektrisch
bediende stoel25Airbagsysteem stuurwiel26Contactslot/stuurslot27Carrosserieregelmodule 228USB-aansluiting29Aansteker, elektriciteitsaanslui‐
ting voor30Keuzehendel31Achterruitwisser32Transmissieregelmodule33Diefstalalarmsysteem/alarmsi‐
reneNr.Stroomkring34Parkeerhulp/dodehoeksysteem/
Infotainmentsysteem/USB-
aansluiting35OnStar36Info-Display/instrumenten‐
groep/cd-speler37Infotainmentsysteem, radio
Sluit het deksel van de zekeringen‐
kast na het vervangen van doorge‐
brande zekeringen weer:
1. Breng de afdekking aan de rech‐ terkant aan.

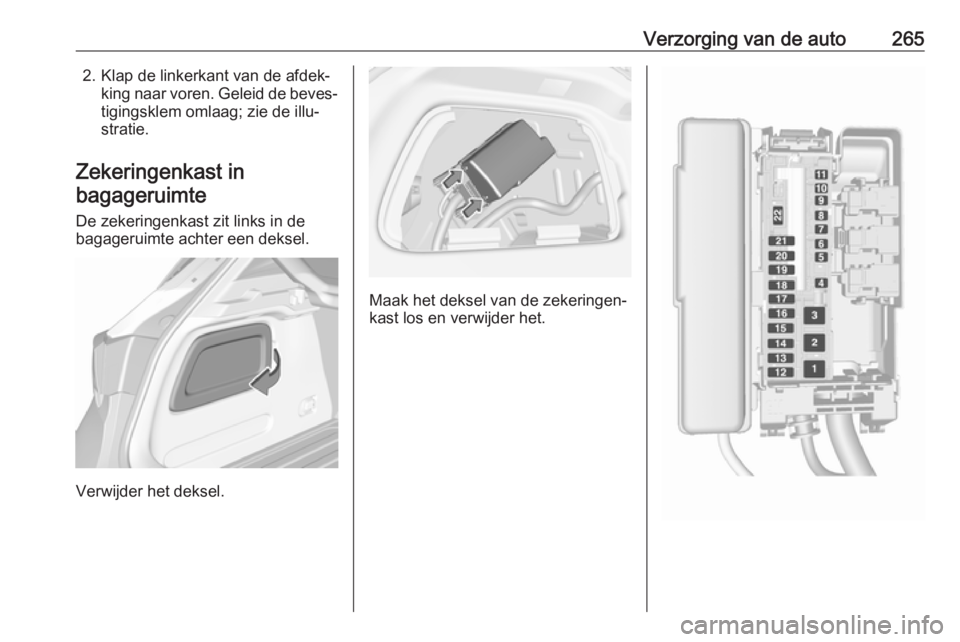

Verzorging van de auto2652. Klap de linkerkant van de afdek‐king naar voren. Geleid de beves‐tigingsklem omlaag; zie de illu‐stratie.
Zekeringenkast in bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.
Maak het deksel van de zekeringen‐
kast los en verwijder het.

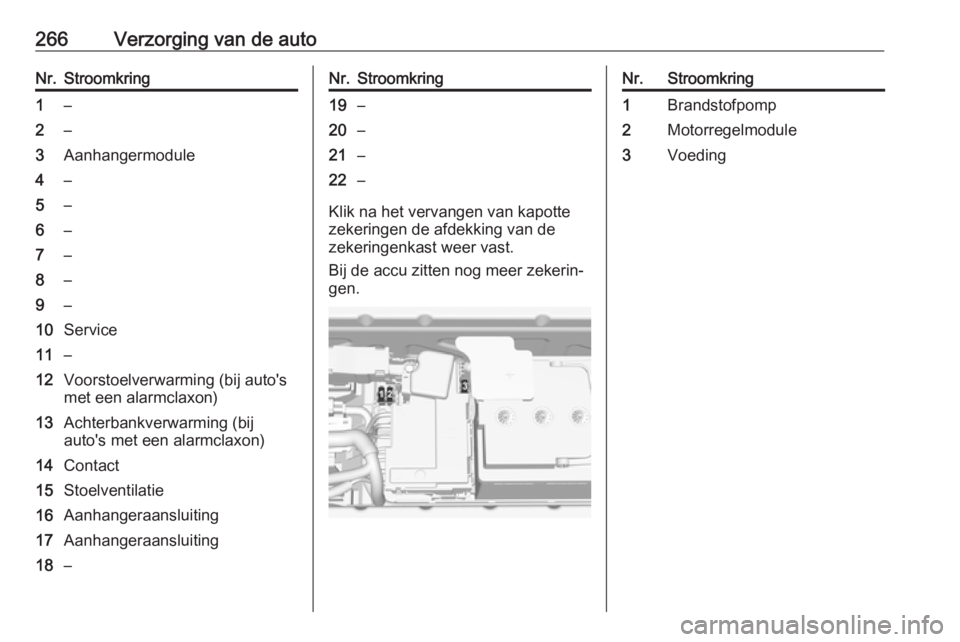

266Verzorging van de autoNr.Stroomkring1–2–3Aanhangermodule4–5–6–7–8–9–10Service11–12Voorstoelverwarming (bij auto's
met een alarmclaxon)13Achterbankverwarming (bij
auto's met een alarmclaxon)14Contact15Stoelventilatie16Aanhangeraansluiting17Aanhangeraansluiting18–Nr.Stroomkring19–20–21–22–
Klik na het vervangen van kapotte
zekeringen de afdekking van de
zekeringenkast weer vast.
Bij de accu zitten nog meer zekerin‐
gen.
Nr.Stroomkring1Brandstofpomp2Motorregelmodule3Voeding

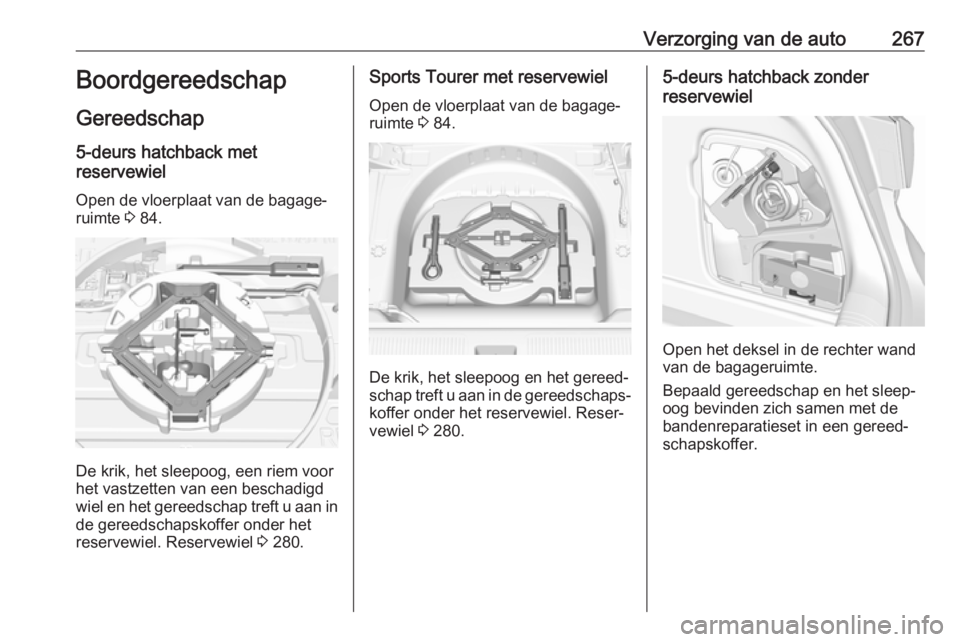

Verzorging van de auto267Boordgereedschap
Gereedschap 5-deurs hatchback met
reservewiel
Open de vloerplaat van de bagage‐ ruimte 3 84.
De krik, het sleepoog, een riem voor
het vastzetten van een beschadigd
wiel en het gereedschap treft u aan in de gereedschapskoffer onder het
reservewiel. Reservewiel 3 280.
Sports Tourer met reservewiel
Open de vloerplaat van de bagage‐
ruimte 3 84.
De krik, het sleepoog en het gereed‐
schap treft u aan in de gereedschaps‐ koffer onder het reservewiel. Reser‐
vewiel 3 280.
5-deurs hatchback zonder
reservewiel
Open het deksel in de rechter wand
van de bagageruimte.
Bepaald gereedschap en het sleep‐
oog bevinden zich samen met de
bandenreparatieset in een gereed‐
schapskoffer.

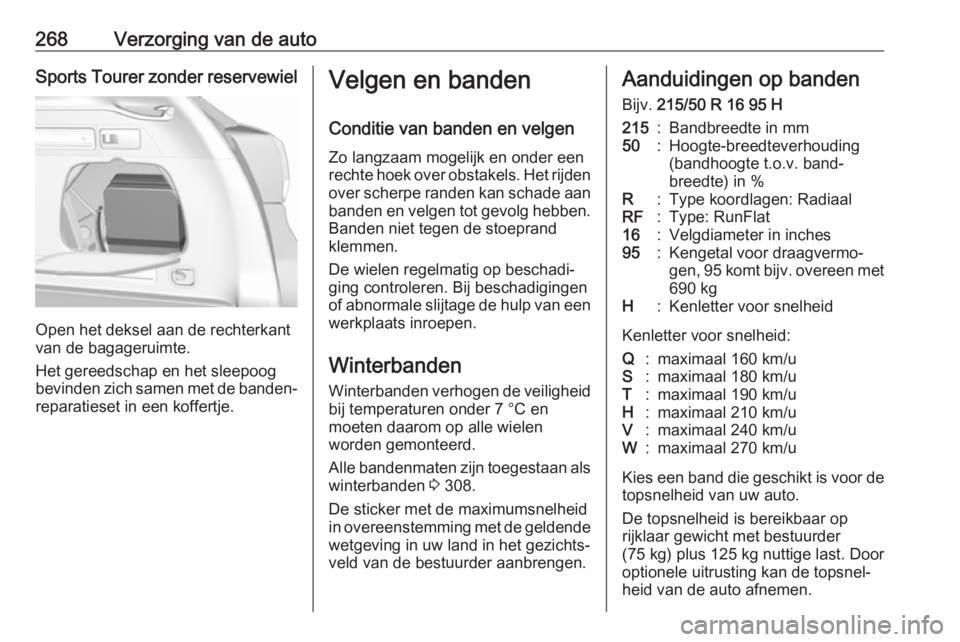

268Verzorging van de autoSports Tourer zonder reservewiel
Open het deksel aan de rechterkant
van de bagageruimte.
Het gereedschap en het sleepoog
bevinden zich samen met de banden‐
reparatieset in een koffertje.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid bij temperaturen onder 7 °C enmoeten daarom op alle wielen
worden gemonteerd.
Alle bandenmaten zijn toegestaan als
winterbanden 3 308.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.Aanduidingen op banden
Bijv. 215/50 R 16 95 H215:Bandbreedte in mm50:Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:Type koordlagen: RadiaalRF:Type: RunFlat16:Velgdiameter in inches95:Kengetal voor draagvermo‐
gen, 95 komt bijv. overeen met
690 kgH:Kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐
heid van de auto afnemen.
