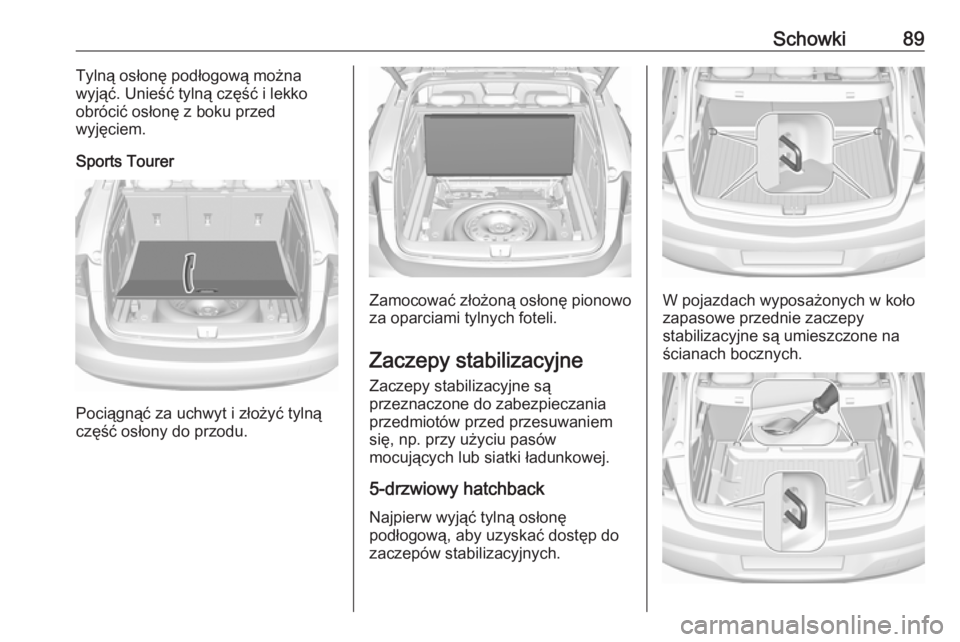

Schowki89Tylną osłonę podłogową można
wyjąć. Unieść tylną część i lekko
obrócić osłonę z boku przed
wyjęciem.
Sports Tourer
Pociągnąć za uchwyt i złożyć tylną
część osłony do przodu.
Zamocować złożoną osłonę pionowo
za oparciami tylnych foteli.
Zaczepy stabilizacyjne Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
5-drzwiowy hatchback
Najpierw wyjąć tylną osłonę
podłogową, aby uzyskać dostęp do zaczepów stabilizacyjnych.W pojazdach wyposażonych w koło
zapasowe przednie zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych.

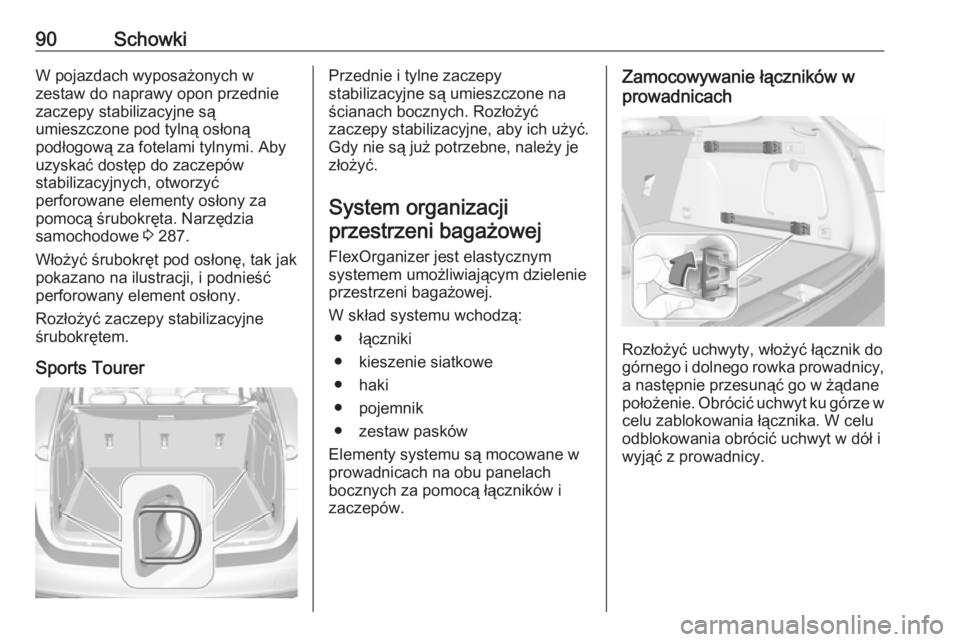

90SchowkiW pojazdach wyposażonych w
zestaw do naprawy opon przednie
zaczepy stabilizacyjne są
umieszczone pod tylną osłoną
podłogową za fotelami tylnymi. Aby
uzyskać dostęp do zaczepów
stabilizacyjnych, otworzyć
perforowane elementy osłony za
pomocą śrubokręta. Narzędzia
samochodowe 3 287.
Włożyć śrubokręt pod osłonę, tak jak
pokazano na ilustracji, i podnieść
perforowany element osłony.
Rozłożyć zaczepy stabilizacyjne
śrubokrętem.
Sports TourerPrzednie i tylne zaczepy
stabilizacyjne są umieszczone na
ścianach bocznych. Rozłożyć
zaczepy stabilizacyjne, aby ich użyć.
Gdy nie są już potrzebne, należy je
złożyć.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą: ● łączniki
● kieszenie siatkowe
● haki
● pojemnik
● zestaw pasków
Elementy systemu są mocowane w
prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.

Schowki91Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.
Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.

92SchowkiPojemnik
Zamocować dwa haczyki w górnej
prowadnicy. Włożyć górne wsporniki pojemnika w haczyki od góry.
Oba haczyki można również
zamocować w dolnej prowadnicy. Włożyć dolne wsporniki pojemnika w
dolne haczyki od góry.
Zestaw pasków
Włożyć łączniki zestawu pasków w
prowadnicę. Uważać, aby paski nie
były skręcone.
Zestaw pasków ma dwie klamry,
umożliwiające rozpięcie pasków.
Paski można skracać i wydłużać.
Siatka zabezpieczająca
Siatka zabezpieczająca jest
dostępna dla wersji Sports Tourer i
można ją zainstalować za tylnymi
fotelami albo, jeżeli oparcia tylnych
foteli są złożone, za przednimi
fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Mocowanie
Za fotelami tylnymi
● W ramie dachu nad obydwoma tylnymi fotelami znajdują się
otwory montażowe: zawiesić i

Schowki93zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
pod tylną osłoną podłogową za
fotelami tylnymi. Aby uzyskać
dostęp do zaczepów, otworzyć perforowane elementy osłonypodłogowej po obu stronach za
pomocą śrubokrętu i rozłożyć
zaczepy. Zamocować haki w
zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
Za fotelami przednimi
● W ramie dachu nad obydwoma przednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach w
podłodze przed fotelami tylnymi.
Aby uzyskać dostęp do
zaczepów, nacisnąć
perforowane elementy osłony
podłogowej po obu stronach.
Zamocować haki w zaczepach.
● Naciągnąć obydwa paski, pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 80.

94SchowkiZdejmowanie
Pociągnąć klamrę na napinaczu po
obu stronach, aby zwolnić paski.
Wyjąć haki z zaczepów.
Odczepić pałąki siatki
zabezpieczającej z zaczepów w
ramie dachu.
Zwinąć siatkę i zabezpieczyć ją
paskiem.
Przechowywanie Wszystkie wersje silnikowe z
wyjątkiem CNG: Wymontowaną
siatkę zabezpieczającą można
przechowywać pod tylną osłoną
podłogową 3 88.
Trójkąt ostrzegawczy
5-drzwiowy hatchback
Trójkąt ostrzegawczy należy
przechowywać we wnęce przed tylną
klapą.
5-drzwiowy hatchback z CNG
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową.

Schowki95Sports Tourer
Trójkąt ostrzegawczy należy
przechowywać we wnęce pod tylną
osłoną podłogową po prawej lub
lewej stronie.
Apteczka pierwszej pomocyApteczkę pierwszej pomocy należy
przechowywać w schowku w lewej
ścianie bocznej.
Ilustracja pokazuje 5-drzwiowy
hatchback.
W celu otwarcia schowka
odblokować i otworzyć osłonę.
Ilustracja pokazuje wersję Sports
Tourer.
W celu otwarcia osłony obrócić
pokrętło.

96SchowkiBagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Montaż bagażnika dachowego
5-drzwiowy hatchback, Sports Tourer
Otworzyć wszystkie drzwi.
Punkty montażowe znajdują się w
nadwoziu, we wnękach drzwi.
Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Bagażnik dachowy należy zdjąć, gdy
nie jest używany.9 Ostrzeżenie
Sports Tourer
Relingi dachowe są jedynie
elementem stylistycznym i nie są przeznaczone do przewożenia
ładunków. Zabrania się
montowania bagażnika
dachowego i innych akcesoriów.
Należy używać wyłącznie
wyznaczonych punktów
mocowania w ramach drzwi.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
bezpiecznie zablokowane, tj. nie
mogą być widoczne czerwone
oznaczenia z boku, obok dźwigni zwalniających. Jeśli przedmioty
takie są układane piętrowo,
najcięższe powinny zostać
umieszczone na spodzie.

Schowki97● Zapobiec przesuwaniu sięprzedmiotów przez
unieruchomienie ich taśmami
przymocowanymi do zaczepów
stabilizacyjnych 3 89.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Sports Tourer: w przypadku przewożenia przedmiotów wprzestrzeni bagażowej
zamontować siatkę
zabezpieczającą.
● Nie wolno umieszczać żadnych przedmiotów na osłonie
przestrzeni bagażowej ani na
desce rozdzielczej; nie wolno
zakrywać czujnika znajdującego
się w górnej części deski
rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić
jakichkolwiekniezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 318) a masą
własną pojazdu gotowego do
drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi 75 kg. Składa się na nie
masa bagażnika dachowego oraz masa przewożonego
ładunku.

98Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ......................99
Regulacja położenia kierownicy ................................. 99
Elementy sterujące na kole kierownicy ................................. 99
Podgrzewane koło kierownicy . 100
Sygnał dźwiękowy ...................101
Wycieraczki i spryskiwacze przedniej szyby ....................... 101
Wycieraczka i spryskiwacz tylnej szyby ............................. 103
Temperatura zewnętrzna ........104
Zegar ....................................... 104
Gniazdka zasilania ..................106
Popielniczki ............................. 107
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 108
Zestaw wskaźników .................108
Prędkościomierz ......................111
Licznik przebiegu całkowitego . 112
Licznik przebiegu dziennego ...112
Obrotomierz ............................. 113
Wskaźnik poziomu paliwa .......113
Przełącznik rodzaju paliwa ......114Wskaźnik temperatury płynu
chłodzącego ........................... 115
Wyświetlacz serwisowy ...........115
Lampki kontrolne .....................117
Kierunkowskazy ......................117
Lampka kontrolna pasa bezpieczeństwa ......................117
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................118
Wyłączanie poduszek powietrznych .......................... 118
Układ ładowania akumulatora . 119
Lampka kontrolna silnika .........119
Układ hamulcowy i sprzęgłowy 119
Hamulec postojowy sterowany elektrycznie ............................ 120
Usterka hamulca postojowego sterowanego elektrycznie .......120
Układ ABS ............................... 120
Zmiana biegu ........................... 120
Odległość od poprzedzającego pojazdu ................................... 121
Asystent pasa ruchu ................121
Układ stabilizacji toru jazdy wyłączony ............................... 121
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......121
Układ kontroli trakcji wyłączony ............................... 121Podgrzewanie wstępne silnika 121
Filtr spalin ................................ 122
AdBlue ..................................... 122
Układ monitorowania ciśnienia w oponach .............................. 122
Ciśnienie oleju silnikowego .....122
Niski poziom paliwa .................123
Immobilizer .............................. 123
Światła zewnętrzne .................123
Światła drogowe ......................123
Funkcja doświetlania światłami drogowymi .............................. 123
Reflektory LED ........................ 123
Przednie światła przeciwmgielne ....................... 124
Tylne światło przeciwmgielne ..124
Automatyczna kontrola prędkości ................................ 124
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 124
Wykryto pojazd z przodu .........124
Ograniczenie prędkości jazdy . 125
System rozpoznawania znaków drogowych .............................. 125
Sygnalizator otwartych drzwi ...125
Wyświetlacze ............................. 125
Wyświetlacz informacyjny kierowcy ................................. 125
Wyświetlacz informacyjny .......132
