OPEL ASTRA K 2019 Instrukcja obsługi (in Polish)

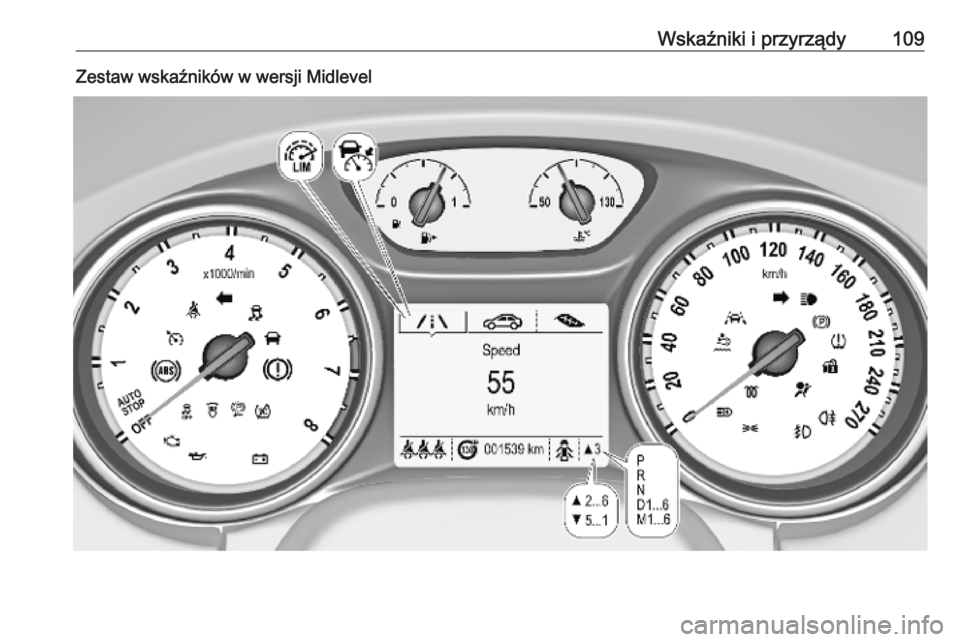

Wskaźniki i przyrządy109Zestaw wskaźników w wersji Midlevel

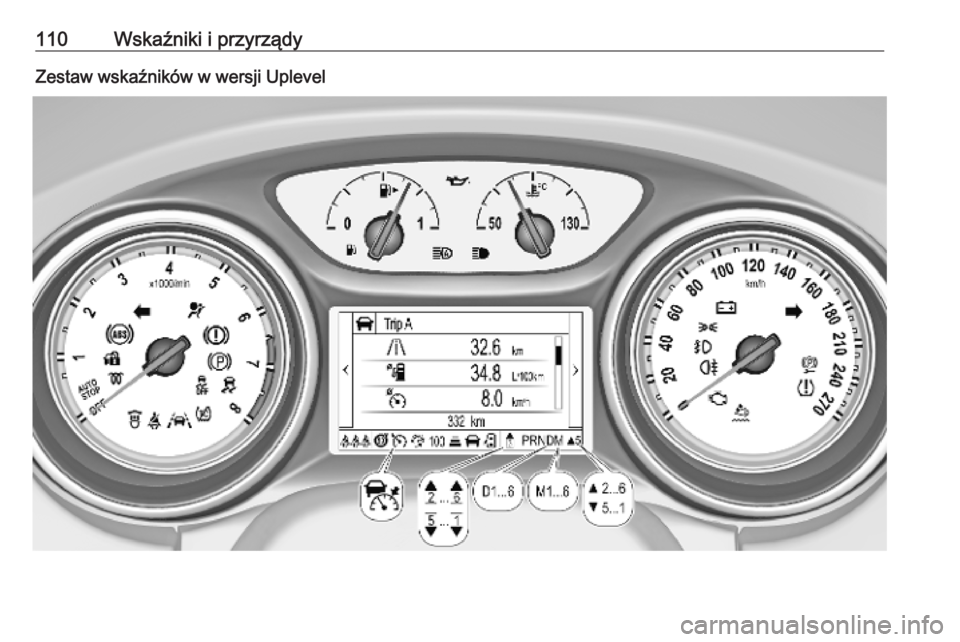

110Wskaźniki i przyrządyZestaw wskaźników w wersji Uplevel

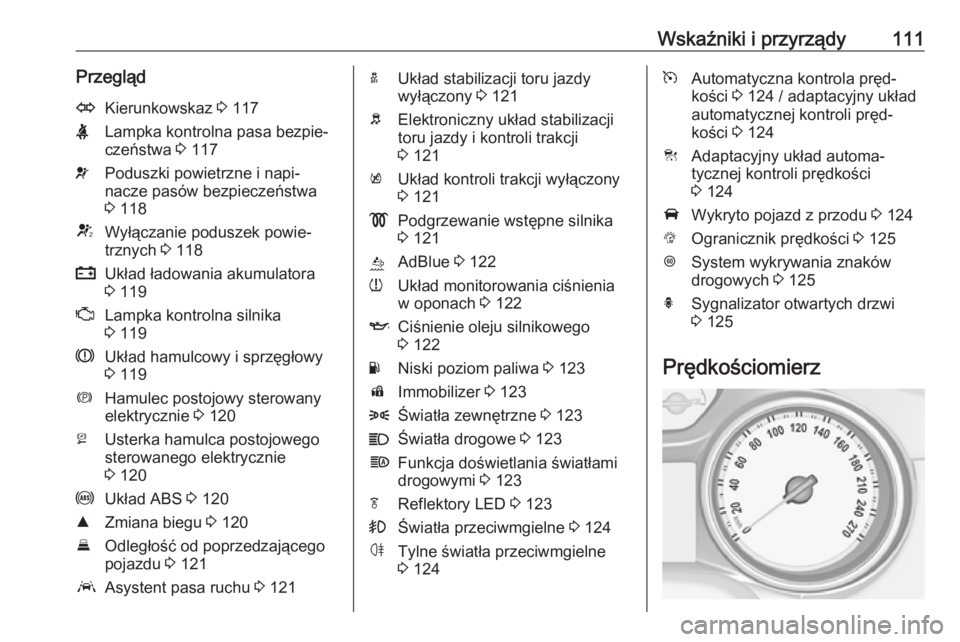

Wskaźniki i przyrządy111PrzeglądOKierunkowskaz 3 117XLampka kontrolna pasa bezpie‐
czeństwa 3 117vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 118VWyłączanie poduszek powie‐
trznych 3 118pUkład ładowania akumulatora
3 119ZLampka kontrolna silnika
3 119RUkład hamulcowy i sprzęgłowy
3 119mHamulec postojowy sterowany
elektrycznie 3 120jUsterka hamulca postojowego
sterowanego elektrycznie
3 120uUkład ABS 3 120RZmiana biegu 3 120EOdległość od poprzedzającego
pojazdu 3 121aAsystent pasa ruchu 3 121aUkład stabilizacji toru jazdy
wyłączony 3 121bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 121kUkład kontroli trakcji wyłączony
3 121!Podgrzewanie wstępne silnika
3 121ùAdBlue 3 122wUkład monitorowania ciśnienia
w oponach 3 122ICiśnienie oleju silnikowego
3 122YNiski poziom paliwa 3 123dImmobilizer 3 1238Światła zewnętrzne 3 123CŚwiatła drogowe 3 123fFunkcja doświetlania światłami
drogowymi 3 123fReflektory LED 3 123>Światła przeciwmgielne 3 124øTylne światła przeciwmgielne
3 124mAutomatyczna kontrola pręd‐
kości 3 124 / adaptacyjny układ
automatycznej kontroli pręd‐
kości 3 124CAdaptacyjny układ automa‐
tycznej kontroli prędkości
3 124AWykryto pojazd z przodu 3 124LOgranicznik prędkości 3 125LSystem wykrywania znaków
drogowych 3 125hSygnalizator otwartych drzwi
3 125
Prędkościomierz

112Wskaźniki i przyrządyWskazuje prędkość jazdy
samochodu.
Licznik przebiegucałkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Licznik przebiegu dziennego
Na stronie komputera pokładowegowyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Dwa liczniki przebiegu dziennego
można wybierać dla różnych podróży.Zestaw wskaźników w wersji Midlevel
Wybrać ;, naciskając Menu na
dźwigni kierunkowskazów.
Obracając pokrętło na dźwigni
kierunkowskazów, wybrać opcję ;
1 lub ;2. Każdy z liczników
przebiegu dziennego można
wyzerować oddzielnie, naciskając na
kilka sekund w odpowiednim menu
przycisk SET/CLR na dźwigni
kierunkowskazów.Zestaw wskaźników w wersji Uplevel
Wybrać stronę Info J w menu
głównym. Wybrać stronę Trasa A lub
Trasa B przez naciśnięcie o na
kierownicy.
Każdy licznik przebiegu dziennego
można wyzerować oddzielnie przy
włączonym zapłonie: wybrać
odpowiednią stronę, nacisnąć >.
Potwierdzić, naciskając 9.
Wyświetlacz informacyjny kierowcy
3 125.

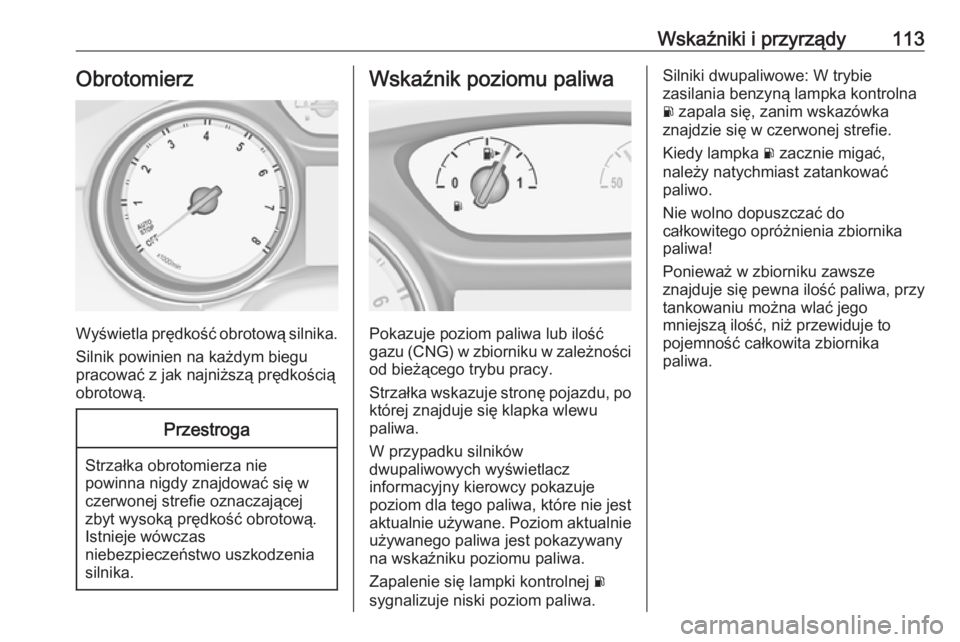

Wskaźniki i przyrządy113Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Pokazuje poziom paliwa lub ilość
gazu (CNG) w zbiorniku w zależności
od bieżącego trybu pracy.
Strzałka wskazuje stronę pojazdu, po której znajduje się klapka wlewu
paliwa.
W przypadku silników
dwupaliwowych wyświetlacz
informacyjny kierowcy pokazuje
poziom dla tego paliwa, które nie jest
aktualnie używane. Poziom aktualnie używanego paliwa jest pokazywany
na wskaźniku poziomu paliwa.
Zapalenie się lampki kontrolnej r
sygnalizuje niski poziom paliwa.
Silniki dwupaliwowe: W trybie
zasilania benzyną lampka kontrolna
r zapala się, zanim wskazówka
znajdzie się w czerwonej strefie.
Kiedy lampka r zacznie migać,
należy natychmiast zatankować
paliwo.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.

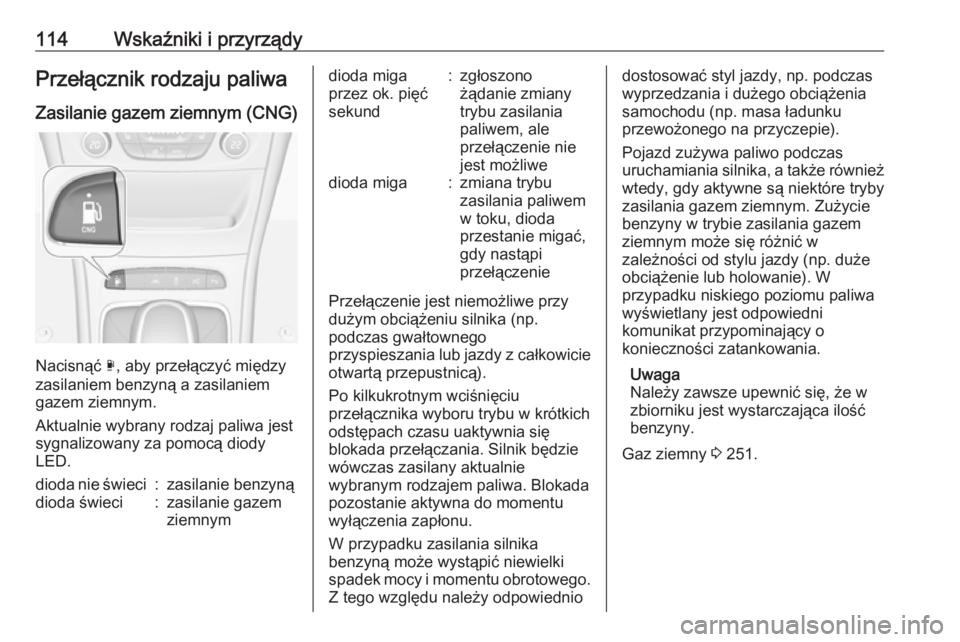

114Wskaźniki i przyrządyPrzełącznik rodzaju paliwaZasilanie gazem ziemnym (CNG)
Nacisnąć X, aby przełączyć między
zasilaniem benzyną a zasilaniem
gazem ziemnym.
Aktualnie wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.
dioda nie świeci:zasilanie benzynądioda świeci:zasilanie gazem
ziemnymdioda miga
przez ok. pięć
sekund:zgłoszono
żądanie zmiany
trybu zasilania
paliwem, ale
przełączenie nie
jest możliwedioda miga:zmiana trybu
zasilania paliwem
w toku, dioda
przestanie migać,
gdy nastąpi
przełączenie
Przełączenie jest niemożliwe przy
dużym obciążeniu silnika (np.
podczas gwałtownego
przyspieszania lub jazdy z całkowicie otwartą przepustnicą).
Po kilkukrotnym wciśnięciu
przełącznika wyboru trybu w krótkich
odstępach czasu uaktywnia się
blokada przełączania. Silnik będzie
wówczas zasilany aktualnie
wybranym rodzajem paliwa. Blokada
pozostanie aktywna do momentu
wyłączenia zapłonu.
W przypadku zasilania silnika
benzyną może wystąpić niewielki
spadek mocy i momentu obrotowego.
Z tego względu należy odpowiednio
dostosować styl jazdy, np. podczas
wyprzedzania i dużego obciążenia
samochodu (np. masa ładunku
przewożonego na przyczepie).
Pojazd zużywa paliwo podczas
uruchamiania silnika, a także również wtedy, gdy aktywne są niektóre tryby
zasilania gazem ziemnym. Zużycie
benzyny w trybie zasilania gazem
ziemnym może się różnić w
zależności od stylu jazdy (np. duże
obciążenie lub holowanie). W
przypadku niskiego poziomu paliwa
wyświetlany jest odpowiedni
komunikat przypominający o
konieczności zatankowania.
Uwaga
Należy zawsze upewnić się, że w
zbiorniku jest wystarczająca ilość
benzyny.
Gaz ziemny 3 251.

Wskaźniki i przyrządy115Wymuszona zmiana trybu
zasilania paliwemKończy się gaz ziemny w zbiorniku
Po opróżnieniu zbiornika gazu
ziemnego automatycznie włącza się
zasilanie benzyną. Ręczne włączenie
trybu zasilania gazem ziemnym nie
będzie możliwe do czasu, aż pojazd wykryje, że zatankowano gaz.
Zanim skończy się benzyna, zostanie
wyświetlony komunikat
ostrzegawczy, którego nie można
odrzucić.Kończy się benzyna w zbiorniku, gdy
dostępny jest gaz ziemny
Jeśli benzyna w zbiorniku spadnie
poniżej określonego poziomu,
automatycznie włączy się tryb
zasilania gazem ziemnym, pod
warunkiem że w zbiorniku znajduje
się wystarczająca ilość gazu. Ręczne włączenie trybu zasilania benzyną nie
będzie możliwe.
Zanim skończą się obydwa rodzaje
paliwa, zostanie wyświetlony
komunikat ostrzegawczy, którego nie można odrzucić.Wskaźnik temperatury
płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
50:temperatura robocza
silnika nie została jeszcze osiągniętaśrod‐
kowa
część
skali:normalna temperatura
pracy silnika130:temperatura jest zbyt
wysokaPrzestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wyświetlacz serwisowy
Układ kontroli żywotności oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego,
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
Wymień olej silnikowy . Należy wtedy
zlecić warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km, w zależności od tego, co nastąpi
wcześniej.

116Wskaźniki i przyrządyMoże to być wymiana zlecana
dodatkowo lub wykonywana w
ramach przeglądu okresowego.
Menu wskaźnika pozostałego okresu
przydatności oleju wyświetla się na
wyświetlaczu informacyjnym
kierowcy 3 125.
Na wyświetlaczu w wersji Midlevel
wybrać menu Ustawienia, naciskając
MENU na dźwigni kierunkowskazów.
Obrócić pokrętło, aby wybrać stronę
Pozostała żywotność oleju .
Na wyświetlaczu w wersji Uplevel
wybrać menu Info, naciskając p na
kierownicy. Nacisnąć P, aby wybrać
stronę Pozostała żywotność oleju .
Pozostały okres żywotności oleju jest wskazywany w procentach.
Resetowanie Aby zresetować wskazanie na
wyświetlaczu w wersji Midlevel,
nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać
przez kilka sekund. Zapłon musi być
włączony, a silnik nie może
pracować.
Aby otworzyć podfolder na
wyświetlaczu w wersji Uplevel,
nacisnąć > na kierownicy. Wybrać
Reset i potwierdzić przez naciśnięcie
9 i przytrzymanie przez kilka sekund.
Zapłon musi być włączony, a silnik nie
może pracować.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
warsztatu.

Wskaźniki i przyrządy117Następne serwisowanieGdy wymagane jest serwisowanie
pojazdu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy wtedy zlecić
warsztatowi wykonanie prac
serwisowych w ciągu tygodnia lub
przed przejechaniem 500 km, w
zależności od tego, co nastąpi
wcześniej.
Informacje dotyczące czynności
serwisowych 3 314.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniaBiały:potwierdzenie
włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 108.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.
Lampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 269,
bezpieczniki 3 280.
Kierunkowskazy 3 157.
Lampka kontrolna pasa bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
X fotela kierowcy, w zestawie
wskaźników, świeci lub miga na
czerwono.
k fotela przedniego pasażera, w
konsoli sufitowej, świeci lub miga na
czerwono, gdy fotel jest zajęty.

118Wskaźniki i przyrządyLampka świeci
Lampka świeci, gdy włączony jest
zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika i
jego pracy przez maksymalnie
100 sekund i gaśnie po zapięciu pasa bezpieczeństwa.
Stan pasów bezpieczeństwa przy tylnych fotelach (pojazdy z
wyświetlaczem Midlevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci lub miga na biało lub szaro po
uruchomieniu silnika.
Lampka świeci w kolorze białym
Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze szarym
Pas bezpieczeństwa jest zapięty.
Lampka miga na biało lub szaro
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 63.Stan pasów bezpieczeństwa przy
tylnych fotelach (pojazdy z
wyświetlaczem Uplevel)
Lampka X na wyświetlaczu
informacyjnym kierowcy świeci na
zielono lub szaro lub miga na żółto po uruchomieniu silnika.
Lampka świeci w kolorze szarym Pas bezpieczeństwa nie jest zapięty.
Lampka świeci w kolorze zielonym
Pas bezpieczeństwa jest zapięty.
Lampka miga w kolorze żółtym
Pas bezpieczeństwa został odpięty.
Zapinanie pasa bezpieczeństwa
3 63.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, niezgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 61, 3 64.
Wyłączanie poduszek powietrznych
