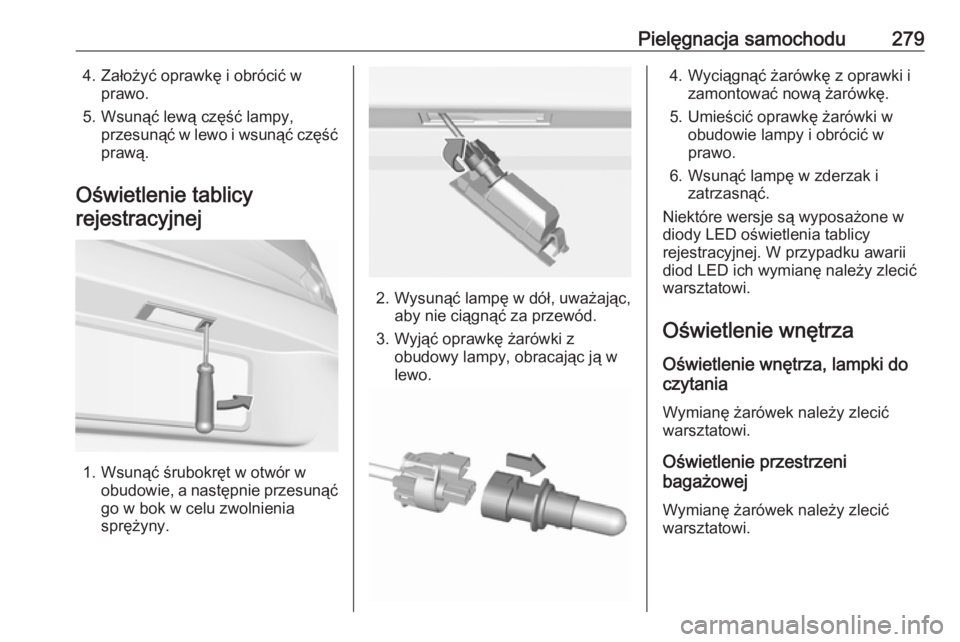

Pielęgnacja samochodu2794. Założyć oprawkę i obrócić wprawo.
5. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć częśćprawą.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.
3. Wyjąć oprawkę żarówki z obudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Niektóre wersje są wyposażone w
diody LED oświetlenia tablicy
rejestracyjnej. W przypadku awarii
diod LED ich wymianę należy zlecić
warsztatowi.
Oświetlenie wnętrza Oświetlenie wnętrza, lampki do
czytania
Wymianę żarówek należy zlecić
warsztatowi.
Oświetlenie przestrzeni
bagażowej
Wymianę żarówek należy zlecić
warsztatowi.

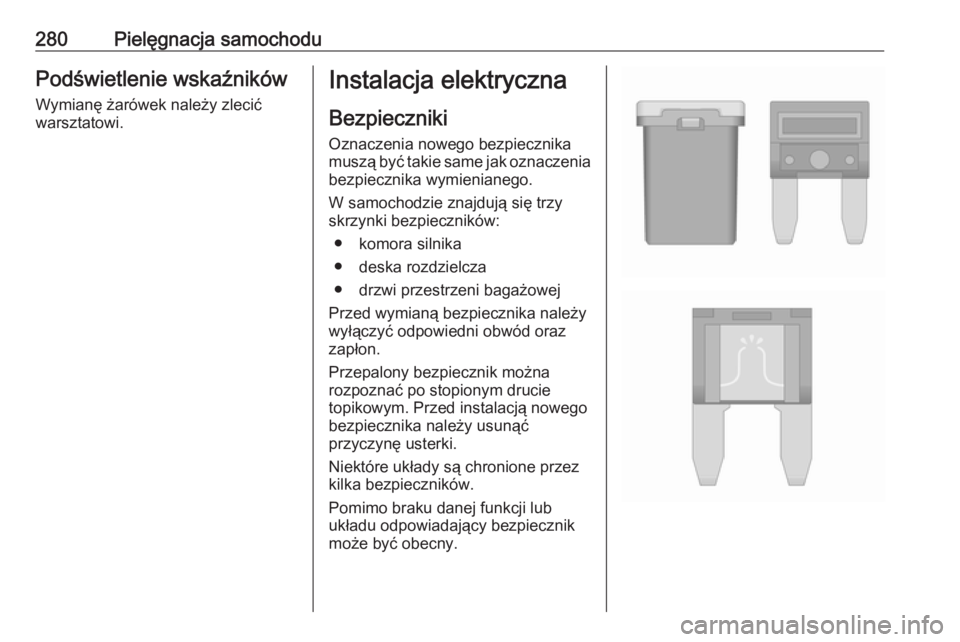

280Pielęgnacja samochoduPodświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
● drzwi przestrzeni bagażowej
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

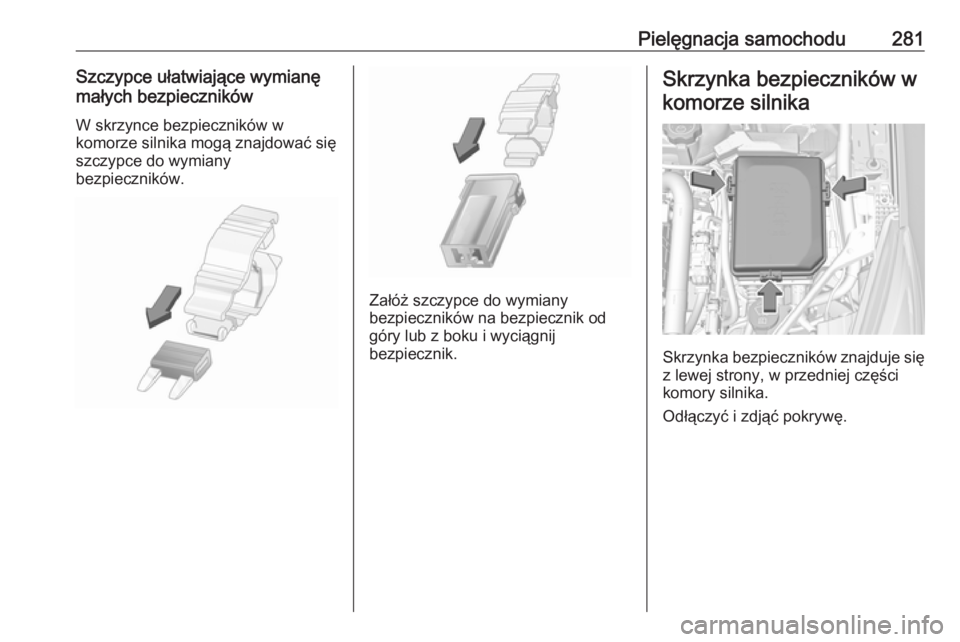

Pielęgnacja samochodu281Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.

282Pielęgnacja samochoduNrObwód1Rozrusznik2Rozrusznik3Czujnik spalin4Moduł sterujący silnika5Funkcje silnika/aktywna prze‐
słona kraty wlotu powietrza6Moduł sterujący skrzyni biegów7System ostrzegania o zderzeniu
czołowym / adaptacyjny układ
automatycznej kontroli prędkości8Moduł sterujący silnika9Układ sterowania ogrzewania,
wentylacji i klimatyzacji10Układ wydechowy silnika wyso‐
koprężnego11Układ blokowania tylnej klapy,
skrzynia biegów12Funkcja masażu kręgosłupa
lędźwiowego13Pompa płynu podgrzanego14Układ wydechowy silnika wyso‐
koprężnego15Czujnik spalinNrObwód16Układ wtryskowy paliwa17Układ wtryskowy paliwa18Układ wydechowy silnika wyso‐
koprężnego19Układ wydechowy silnika wyso‐
koprężnego20–21–22Układ ABS23Układ spryskiwaczy szyby przed‐ niej i szyby tylnej24Spryskiwacze reflektorów25Podgrzewanie paliwa w silnikach
wysokoprężnych26Moduł sterujący skrzyni biegów27Moduł elektrycznie sterowanej
tylnej klapy28–29Ogrzewanie tylnej szyby30Podgrzewanie lusterka31Moduł systemu przeciwwłama‐
niowego

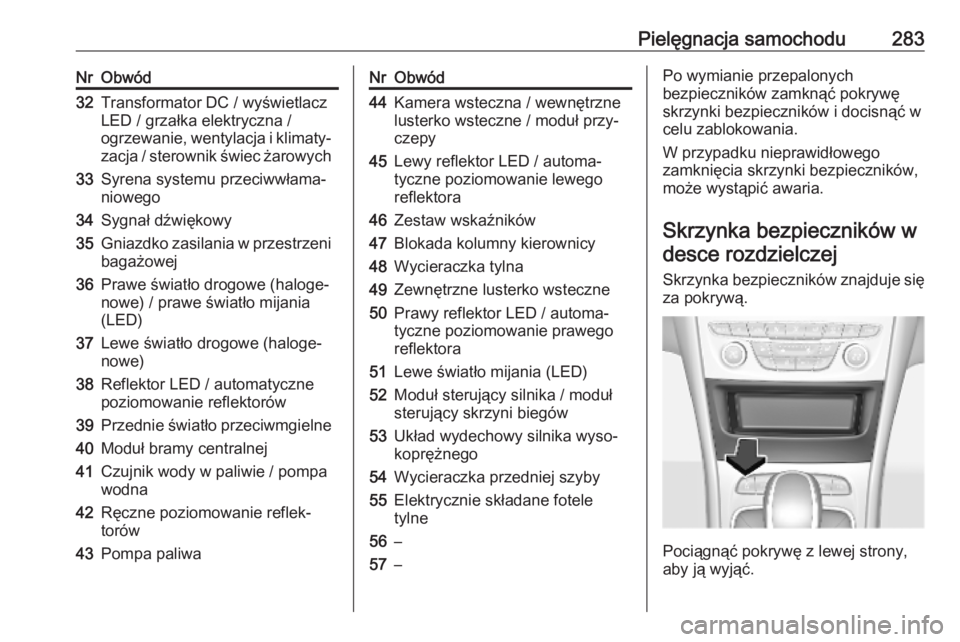

Pielęgnacja samochodu283NrObwód32Transformator DC / wyświetlacz
LED / grzałka elektryczna /
ogrzewanie, wentylacja i klimaty‐
zacja / sterownik świec żarowych33Syrena systemu przeciwwłama‐
niowego34Sygnał dźwiękowy35Gniazdko zasilania w przestrzeni bagażowej36Prawe światło drogowe (haloge‐
nowe) / prawe światło mijania
(LED)37Lewe światło drogowe (haloge‐
nowe)38Reflektor LED / automatyczne
poziomowanie reflektorów39Przednie światło przeciwmgielne40Moduł bramy centralnej41Czujnik wody w paliwie / pompa
wodna42Ręczne poziomowanie reflek‐
torów43Pompa paliwaNrObwód44Kamera wsteczna / wewnętrzne
lusterko wsteczne / moduł przy‐
czepy45Lewy reflektor LED / automa‐
tyczne poziomowanie lewego
reflektora46Zestaw wskaźników47Blokada kolumny kierownicy48Wycieraczka tylna49Zewnętrzne lusterko wsteczne50Prawy reflektor LED / automa‐
tyczne poziomowanie prawego
reflektora51Lewe światło mijania (LED)52Moduł sterujący silnika / moduł
sterujący skrzyni biegów53Układ wydechowy silnika wyso‐
koprężnego54Wycieraczka przedniej szyby55Elektrycznie składane fotele
tylne56–57–Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się
za pokrywą.
Pociągnąć pokrywę z lewej strony,
aby ją wyjąć.

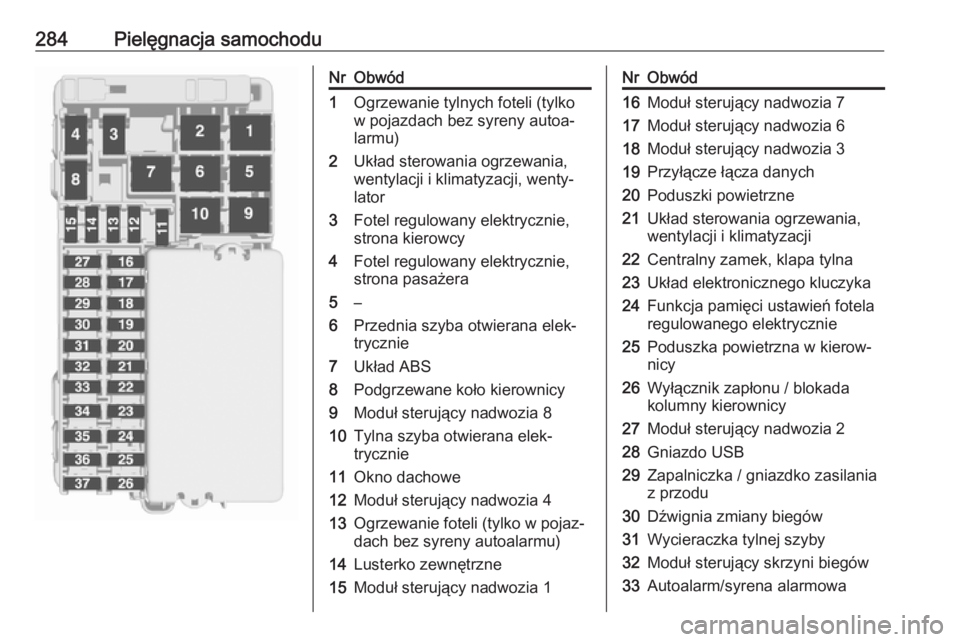

284Pielęgnacja samochoduNrObwód1Ogrzewanie tylnych foteli (tylko
w pojazdach bez syreny autoa‐
larmu)2Układ sterowania ogrzewania,
wentylacji i klimatyzacji, wenty‐
lator3Fotel regulowany elektrycznie,
strona kierowcy4Fotel regulowany elektrycznie,
strona pasażera5–6Przednia szyba otwierana elek‐
trycznie7Układ ABS8Podgrzewane koło kierownicy9Moduł sterujący nadwozia 810Tylna szyba otwierana elek‐
trycznie11Okno dachowe12Moduł sterujący nadwozia 413Ogrzewanie foteli (tylko w pojaz‐
dach bez syreny autoalarmu)14Lusterko zewnętrzne15Moduł sterujący nadwozia 1NrObwód16Moduł sterujący nadwozia 717Moduł sterujący nadwozia 618Moduł sterujący nadwozia 319Przyłącze łącza danych20Poduszki powietrzne21Układ sterowania ogrzewania,
wentylacji i klimatyzacji22Centralny zamek, klapa tylna23Układ elektronicznego kluczyka24Funkcja pamięci ustawień fotela
regulowanego elektrycznie25Poduszka powietrzna w kierow‐
nicy26Wyłącznik zapłonu / blokada
kolumny kierownicy27Moduł sterujący nadwozia 228Gniazdo USB29Zapalniczka / gniazdko zasilania
z przodu30Dźwignia zmiany biegów31Wycieraczka tylnej szyby32Moduł sterujący skrzyni biegów33Autoalarm/syrena alarmowa

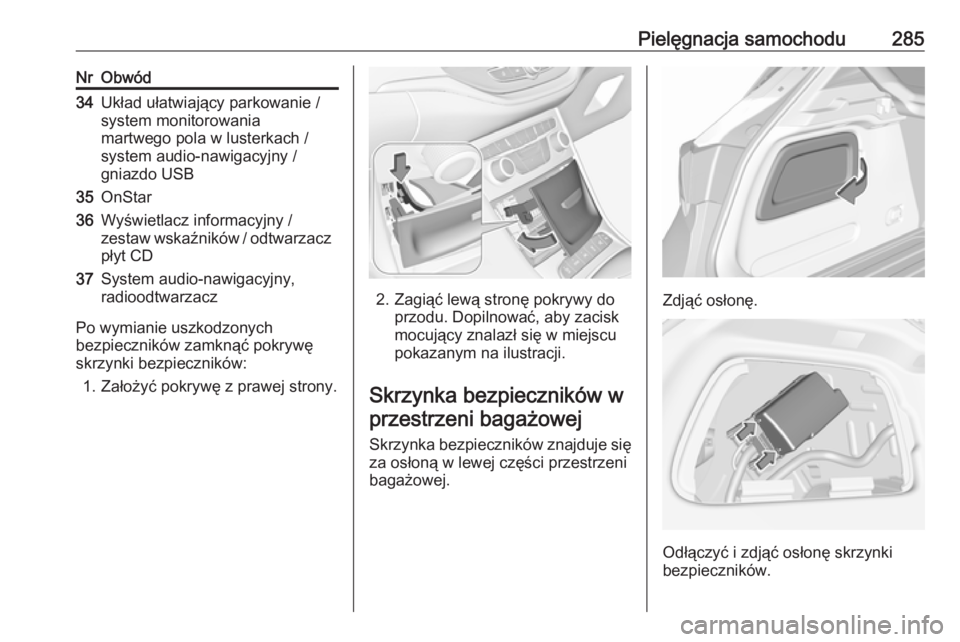

Pielęgnacja samochodu285NrObwód34Układ ułatwiający parkowanie /
system monitorowania
martwego pola w lusterkach /
system audio-nawigacyjny /
gniazdo USB35OnStar36Wyświetlacz informacyjny /
zestaw wskaźników / odtwarzacz
płyt CD37System audio-nawigacyjny,
radioodtwarzacz
Po wymianie uszkodzonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników:
1. Założyć pokrywę z prawej strony.
2. Zagiąć lewą stronę pokrywy do przodu. Dopilnować, aby zacisk
mocujący znalazł się w miejscu
pokazanym na ilustracji.
Skrzynka bezpieczników w przestrzeni bagażowej
Skrzynka bezpieczników znajduje się za osłoną w lewej części przestrzeni
bagażowej.Zdjąć osłonę.
Odłączyć i zdjąć osłonę skrzynki
bezpieczników.

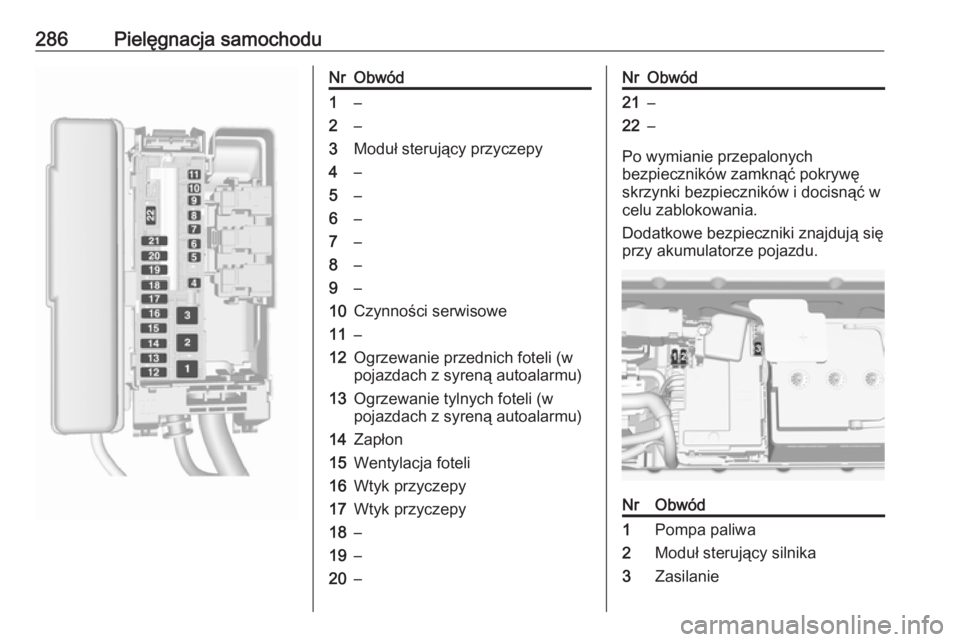

286Pielęgnacja samochoduNrObwód1–2–3Moduł sterujący przyczepy4–5–6–7–8–9–10Czynności serwisowe11–12Ogrzewanie przednich foteli (w
pojazdach z syreną autoalarmu)13Ogrzewanie tylnych foteli (w
pojazdach z syreną autoalarmu)14Zapłon15Wentylacja foteli16Wtyk przyczepy17Wtyk przyczepy18–19–20–NrObwód21–22–
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
Dodatkowe bezpieczniki znajdują się
przy akumulatorze pojazdu.
NrObwód1Pompa paliwa2Moduł sterujący silnika3Zasilanie

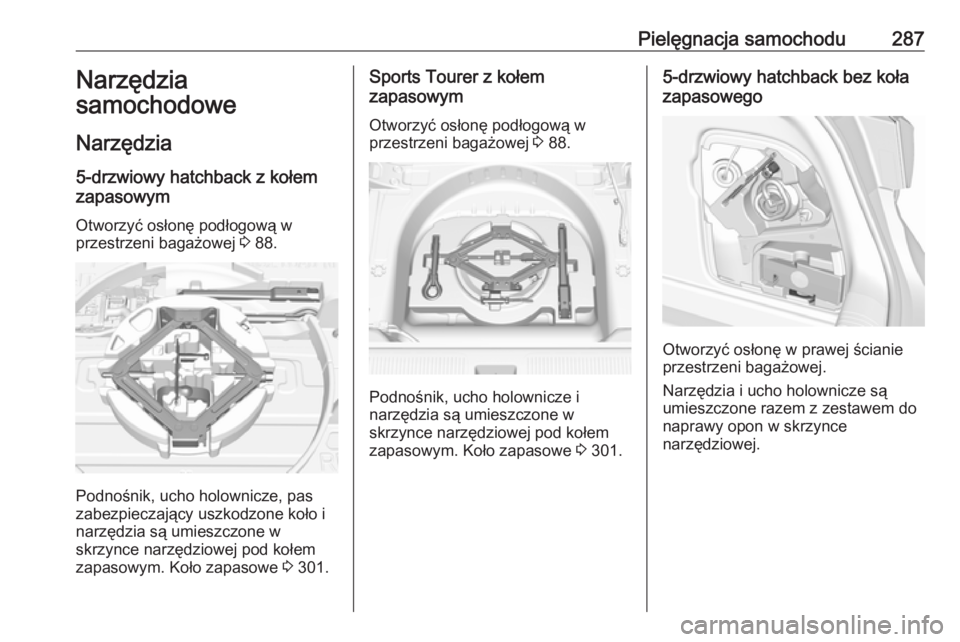

Pielęgnacja samochodu287Narzędzia
samochodowe
Narzędzia 5-drzwiowy hatchback z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 88.
Podnośnik, ucho holownicze, pas
zabezpieczający uszkodzone koło i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym. Koło zapasowe 3 301.
Sports Tourer z kołem
zapasowym
Otworzyć osłonę podłogową w
przestrzeni bagażowej 3 88.
Podnośnik, ucho holownicze i
narzędzia są umieszczone w
skrzynce narzędziowej pod kołem
zapasowym. Koło zapasowe 3 301.
5-drzwiowy hatchback bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w skrzynce
narzędziowej.

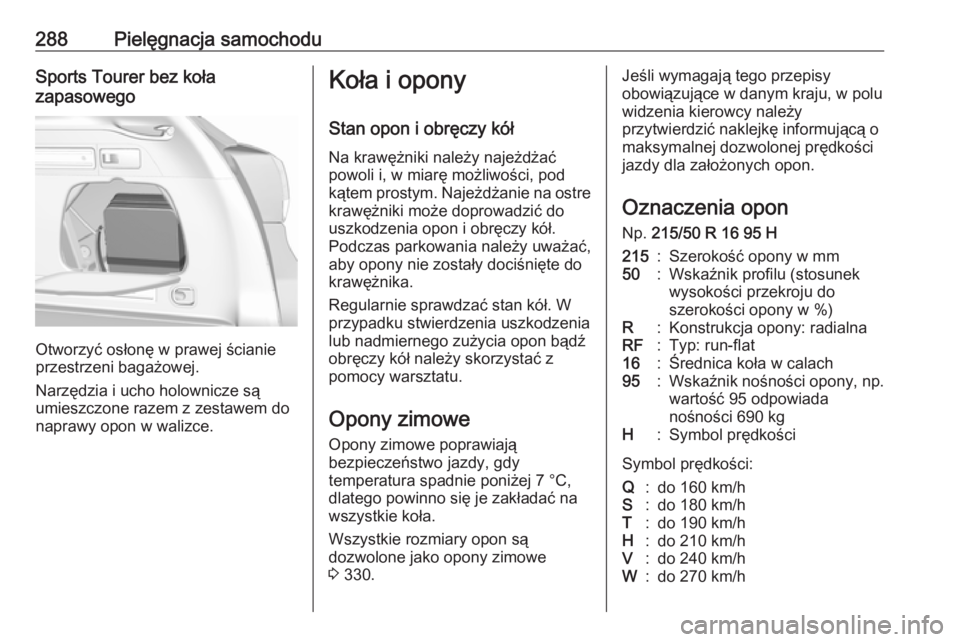

288Pielęgnacja samochoduSports Tourer bez koła
zapasowego
Otworzyć osłonę w prawej ścianie
przestrzeni bagażowej.
Narzędzia i ucho holownicze są
umieszczone razem z zestawem do
naprawy opon w walizce.
Koła i opony
Stan opon i obręczy kół
Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C, dlatego powinno się je zakładać na
wszystkie koła.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 330.Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należy
przytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Oznaczenia opon
Np. 215/50 R 16 95 H215:Szerokość opony w mm50:Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R:Konstrukcja opony: radialnaRF:Typ: run-flat16:Średnica koła w calach95:Wskaźnik nośności opony, np. wartość 95 odpowiada
nośności 690 kgH:Symbol prędkości
Symbol prędkości:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
