246Conducción y manejoaumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado con remolque también se reduce un
10% por cada 1000 metros de altura.
No es necesario reducir el peso máximo autorizado con remolque si
se circula por carreteras con escasa
pendiente (inferior al 8%; por ejem‐
plo, en autopistas).
No se debe exceder el peso máximo autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 308.
Carga de apoyo La carga de apoyo es la carga ejer‐cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar
alcanzar la carga máxima, especial‐mente en el caso de remolques pesa‐
dos. La carga de apoyo nunca debe‐
ría ser inferior a 25 kg.
Carga sobre el eje trasero Con el remolque enganchado y con
carga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características
o en la documentación del vehículo) se sobrepase en 40 kg. Si se sobre‐pasa la carga admisible sobre el eje
trasero, la velocidad máxima aplica‐
ble es de 100 km/h.
Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Almacenamiento de la barra de
rótula
La bolsa con la barra de la bola de
acoplamiento se guarda en la
cubierta del piso trasero en el
compartimento de carga.
Inserte la correa en la argolla trasera
derecha, dele dos vueltas y apriétela
para fijar la bolsa.
La ilustración muestra la versión 5
puertas.

248Conducción y manejo
●Tire hacia afuera del mando gira‐
torio y gírelo en sentido horario
todo lo que pueda.
Inserción de la barra de rótula
Meta la barra de rótula apretada en el orificio y empuje con firmeza hacia
arriba hasta que oiga que se acopla.
El mando giratorio vuelve a su posi‐
ción original y se apoya contra la
barra de rótula sin dejar ningún espa‐ cio.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Quite la llave
y cierre la tapa protectora.
Argolla para el cable de ruptura
La ilustración muestra la versión 5
puertas.

Conducción y manejo249La ilustración muestra el Sports
Tourer.
Enganche el cable de ruptura en la
argolla.
Compruebe que la barra de rótula
está bien montada
● La marca verde del mando gira‐ torio debe señalar hacia la marcaverde de la barra de rótula.
● No debe haber ningún espacio entre el mando giratorio y la barrade rótula.
● La barra de rótula debe estar bien metida en la abertura.
● La barra de rótula debe estar bien bloqueada y la llave debe
haberse sacado.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Tire hacia afuera del mando giratorio y gírelo en sentido horario todo lo que
pueda. Tire de la barra de rótula hacia
abajo.
Meta el tapón de cierre en la abertura. Recoja la toma de conexión.
En el Sports Tourer, introduzca la
cubierta en el parachoques trasero
como se muestra en la ilustración.

252Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o
poner la palanca selectora en P.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.

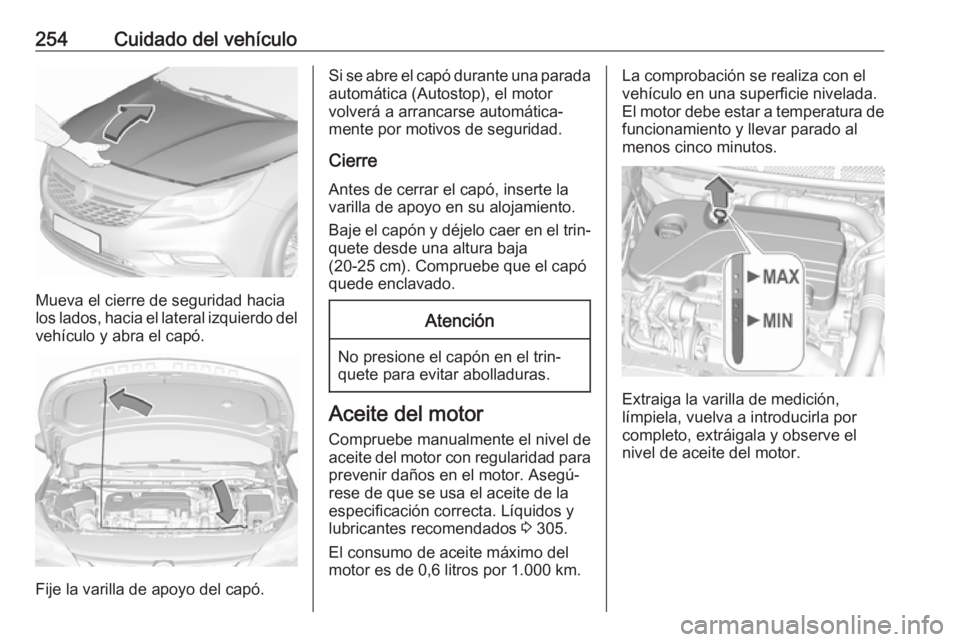

254Cuidado del vehículo
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capón y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capón en el trin‐
quete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para
prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta. Líquidos y
lubricantes recomendados 3 305.
El consumo de aceite máximo del motor es de 0,6 litros por 1.000 km.
La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
Extraiga la varilla de medición,
límpiela, vuelva a introducirla por completo, extráigala y observe el
nivel de aceite del motor.

256Cuidado del vehículo
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar, utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si
no dispone de concentración de refri‐ gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Líquido de lavado 3 305.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐ cesariamente durante los primeros
viajes.

258Cuidado del vehículoDesconexión de la batería
Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐ tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐ necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse la ventilación cerca del borne nega‐
tivo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 176.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería podría sufrir daños.
Arranque con cables 3 297.
Etiqueta de advertencia
Significado de los símbolos:
● Evite la presencia de llamas descubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso
ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.

Cuidado del vehículo259● Consulte el manual del propieta‐rio para más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.
Purga del sistema de combustible diésel
Si se ha agotado el depósito, hay que purgar el sistema de combustible
diésel. Conecte el encendido tres
veces durante unos 15 segundos
cada vez. Luego intente arrancar el
motor durante un máximo de
40 segundos. Repita este proceso
después de esperar un mínimo de
cinco segundos. Si no consigue
arrancar el motor, recurra a la ayuda
de un taller.Sustitución de las escobillas
Parabrisas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y
extraiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Ventanilla trasera
Levante el brazo del limpiaparabri‐
sas. Desacople la escobilla del
limpiaparabrisas tal y como se indica
en la ilustración y desmóntela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que
encaje.
Baje el brazo del limpiaparabrisas
cuidadosamente.

260Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce ( 1), bombilla exterior.
Luz de carretera ( 2), bombilla interior.
Luz baja (1)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Desenganche el clip de resorte del retén tirando. Saque el porta‐
lámparas de la carcasa del reflec‐ tor.

266Cuidado del vehículoEn función de la versión, las luces
traseras están diseñadas como LED.
En caso de avería, acuda a un taller
para reemplazar los LED.
Sports Tourer
1. Suelte y abra la cubierta del lado correspondiente.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo.
4. Extraiga el cable del retén.
5. Luces traseras estándar:
Suelte las lengüetas de fijación y
desmonte el portalámparas del
grupo óptico.
