Soins du véhicule269
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

270Soins du véhiculeN°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur/Aeroshutter6Module de commande de trans‐
mission7Alerte de collision avant / Régu‐
lateur de vitesse adaptatif8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon, transmission12Massage lombaire du siège13Pompe14Systèmes d'échappement diesel15Capteur d'échappementN°Circuit électrique16Injection de carburant17Injection de carburant18Systèmes d'échappement diesel19Systèmes d'échappement diesel20–21–22ABS23Système de lave-glace pour
pare-brise et lunette arrière24Lave-glace de phare25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseur31Module d'alarme antivol

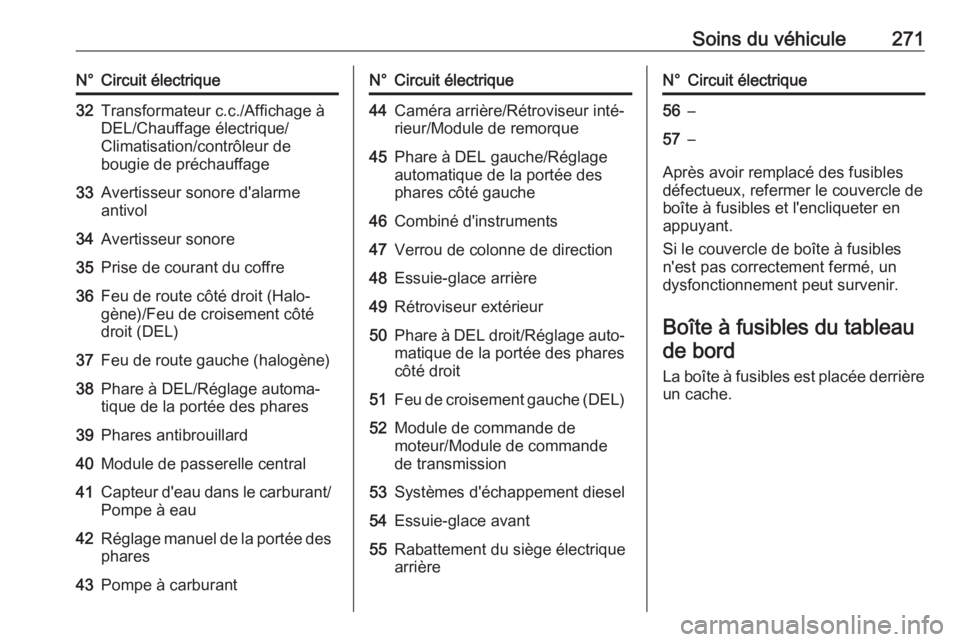

Soins du véhicule271N°Circuit électrique32Transformateur c.c./Affichage à
DEL/Chauffage électrique/
Climatisation/contrôleur de
bougie de préchauffage33Avertisseur sonore d'alarme
antivol34Avertisseur sonore35Prise de courant du coffre36Feu de route côté droit (Halo‐
gène)/Feu de croisement côté
droit (DEL)37Feu de route gauche (halogène)38Phare à DEL/Réglage automa‐
tique de la portée des phares39Phares antibrouillard40Module de passerelle central41Capteur d'eau dans le carburant/
Pompe à eau42Réglage manuel de la portée des phares43Pompe à carburantN°Circuit électrique44Caméra arrière/Rétroviseur inté‐
rieur/Module de remorque45Phare à DEL gauche/Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49Rétroviseur extérieur50Phare à DEL droit/Réglage auto‐ matique de la portée des phares
côté droit51Feu de croisement gauche (DEL)52Module de commande de
moteur/Module de commande
de transmission53Systèmes d'échappement diesel54Essuie-glace avant55Rabattement du siège électrique
arrièreN°Circuit électrique56–57–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.

272Soins du véhicule
Tirer le couvercle sur le côté gauche
pour l'extraire.
N°Circuit électrique1Chauffage de sièges arrière
(uniquement pour les véhicules
sans avertisseur sonore
d'alarme)2Climatisation automatique, venti‐ lateur3Siège à commande électrique
côté conducteur4Siège à commande électrique
côté passager5–6Vitre électrique avant7ABS8Volant chauffé9Module de commande de carros‐ serie 810Vitre électrique arrière11Toit ouvrant12Module de commande de carros‐serie 4

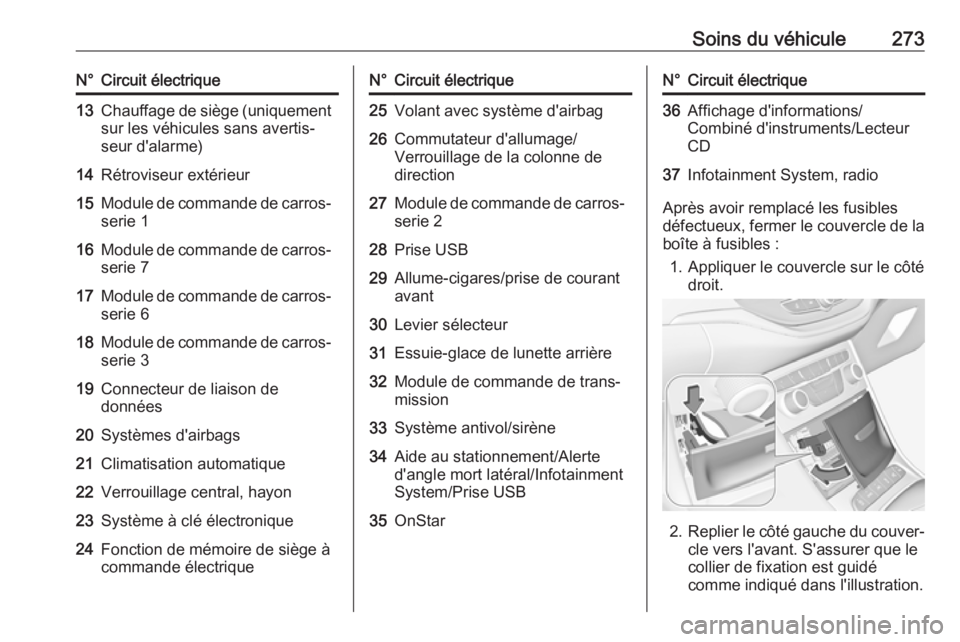

Soins du véhicule273N°Circuit électrique13Chauffage de siège (uniquement
sur les véhicules sans avertis‐
seur d'alarme)14Rétroviseur extérieur15Module de commande de carros‐ serie 116Module de commande de carros‐
serie 717Module de commande de carros‐ serie 618Module de commande de carros‐ serie 319Connecteur de liaison de
données20Systèmes d'airbags21Climatisation automatique22Verrouillage central, hayon23Système à clé électronique24Fonction de mémoire de siège à
commande électriqueN°Circuit électrique25Volant avec système d'airbag26Commutateur d'allumage/
Verrouillage de la colonne de
direction27Module de commande de carros‐ serie 228Prise USB29Allume-cigares/prise de courant
avant30Levier sélecteur31Essuie-glace de lunette arrière32Module de commande de trans‐
mission33Système antivol/sirène34Aide au stationnement/Alerte
d'angle mort latéral/Infotainment
System/Prise USB35OnStarN°Circuit électrique36Affichage d'informations/
Combiné d'instruments/Lecteur
CD37Infotainment System, radio
Après avoir remplacé les fusibles
défectueux, fermer le couvercle de la boîte à fusibles :
1. Appliquer le couvercle sur le côté droit.
2.Replier le côté gauche du couver‐
cle vers l'avant. S'assurer que le
collier de fixation est guidé
comme indiqué dans l'illustration.

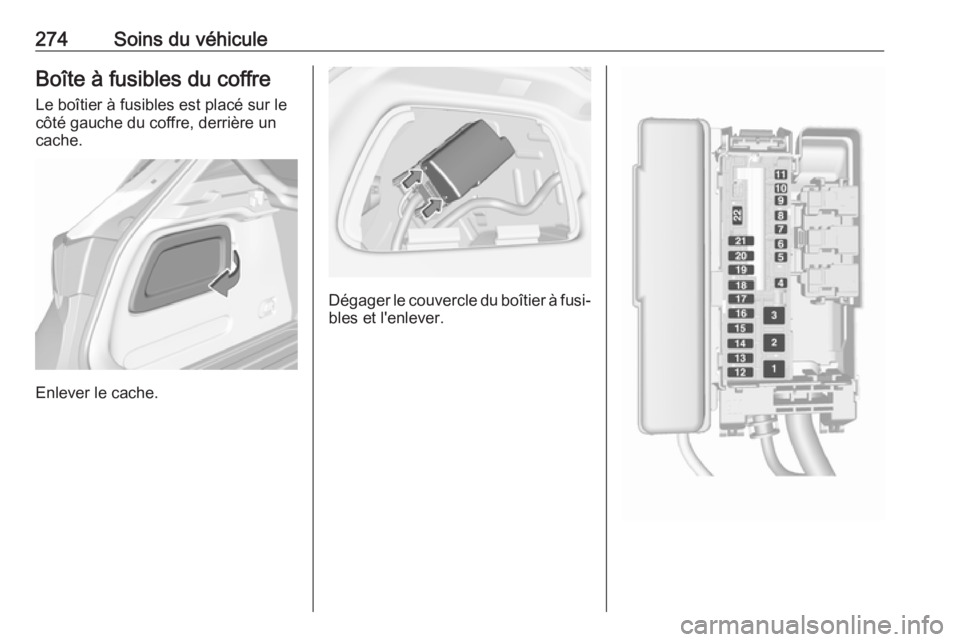

274Soins du véhiculeBoîte à fusibles du coffre
Le boîtier à fusibles est placé sur le
côté gauche du coffre, derrière un
cache.
Enlever le cache.
Dégager le couvercle du boîtier à fusi‐
bles et l'enlever.

Soins du véhicule275N°Circuit électrique1–2–3Module de remorque4–5–6–7–8–9–10Entretien11–12Chauffage de siège avant (sur
les véhicules avec avertisseur
sonore d'alarme)13Chauffage de siège arrière (sur
les véhicules avec avertisseur
sonore d'alarme)14L'allumage15Ventilation de siègeN°Circuit électrique16Sortie pour remorque17Sortie pour remorque18–19–20–21–22–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Des fusibles supplémentaires sont
situés près de la batterie du véhicule.
N°Circuit électrique1Pompe à carburant2Module de commande du moteur3Alimentation électrique

276Soins du véhiculeOutillage du véhiculeOutillage Berline 5 portes avec roue de
secours
Ouvrir le tapis de sol du coffre 3 85.
Le cric, l'anneau de remorquage, une
sangle de fixation pour roue endom‐
magée et les outils sont placés dans
la boîte à outils, sous la roue de
secours. Roue de secours 3 290.
Sports Tourer avec roue de
secours
Ouvrir le tapis de sol du coffre 3 85.
Le cric, l'anneau de remorquage et
les outils se trouvent dans la boîte à
outils sous la roue de secours. Roue
de secours 3 290.
Berline 5 portes sans roue de
secours
Ouvrir le recouvrement dans la paroi
droite du coffre.
Certains outils et l'anneau de remor‐
quage sont rangés avec le kit de répa‐ ration des pneus dans une boîte àoutils.

Soins du véhicule277Sports Tourer sans roue de
secours
Ouvrir le recouvrement sur le côté
droit du coffre.
Les outils et l'anneau de remorquage
sont rangés avec le kit de réparation
des pneus dans une valise.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 320.
Disposer l'autocollant de vitesse dans le champ de vision du conducteur
selon la réglementation du pays.Désignations des pneus
Par exemple 215/50 R 16 95 H215:Largeur des pneus en mm50:Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R:Type de carcasse : RadialeRF:Type : RunFlat16:Diamètre des jantes en pouces95:Indice de capacité de charge
par exemple : 95 correspond à 690 kgH:Indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec
conducteur (75 kg) plus une charge

278Soins du véhiculeutile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse
maximale du véhicule.
Performances 3 314.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Ceci s'applique également aux véhi‐
cules dotés du système de surveil‐
lance de la pression des pneus.
Pression de gonflage 3 320.
L'étiquette d'informations sur la pres‐
sion des pneus apposée sur l'enca‐
drement de la porte gauche indique
l'équipement pneumatique d'origine
du véhicule et les pressions de
gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression des pneus ECO sert à
atteindre le niveau de consommation
de carburant le plus bas possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options.Pour obtenir une valeur de pression
des pneus correcte, appliquer la
procédure ci-après :
● Identifier l'appellation du moteur. Caractéristiques du moteur
3 312.
● Identifier les pneus correspon‐ dants.
● Les tableaux de pression des pneus indiquent toutes les
combinaisons de pneus possi‐
bles 3 320.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du
bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐
dérable du pneu ainsi que des
dommages internes entraînant le
