Page 261 of 333

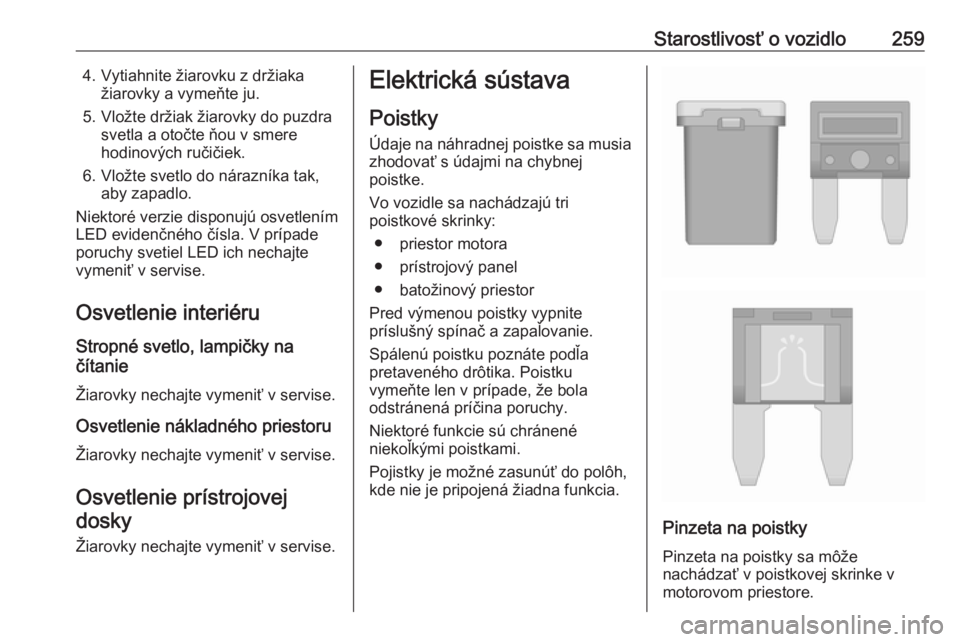

Starostlivosť o vozidlo2594. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Page 262 of 333

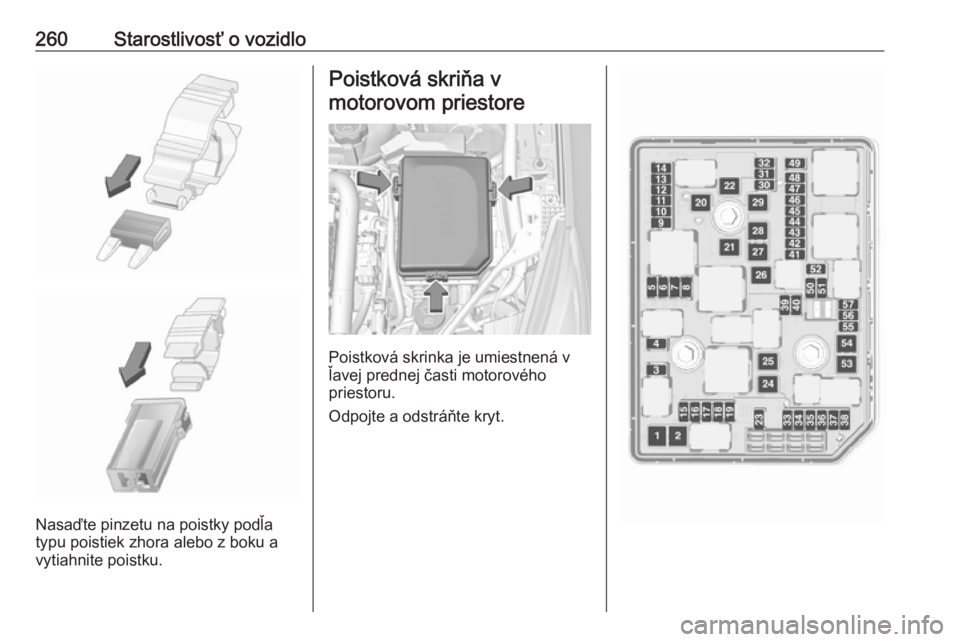

260Starostlivosť o vozidlo
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 263 of 333

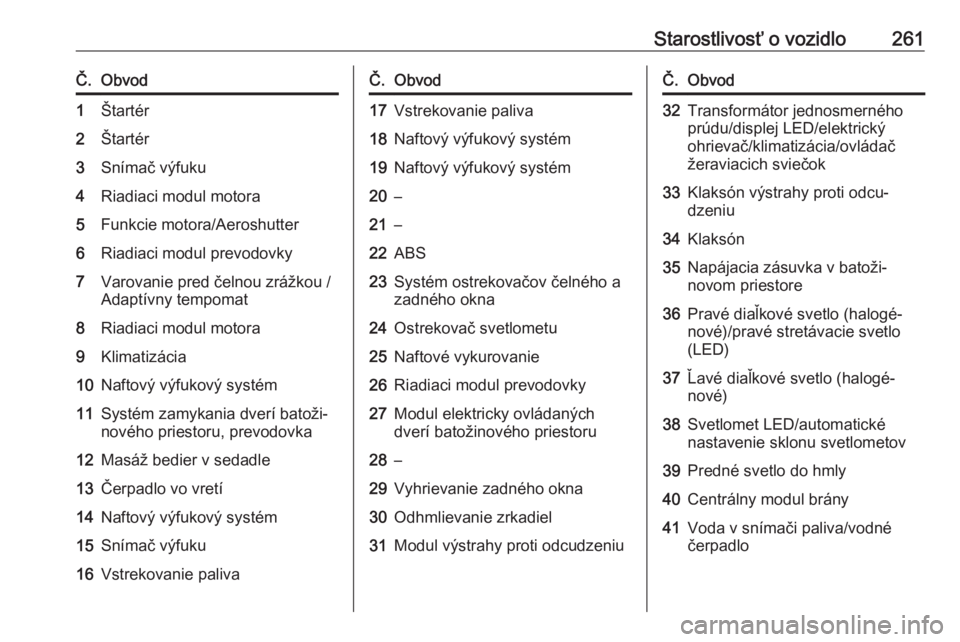

Starostlivosť o vozidlo261Č.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora/Aeroshutter6Riadiaci modul prevodovky7Varovanie pred čelnou zrážkou /
Adaptívny tempomat8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie palivaČ.Obvod17Vstrekovanie paliva18Naftový výfukový systém19Naftový výfukový systém20–21–22ABS23Systém ostrekovačov čelného a
zadného okna24Ostrekovač svetlometu25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31Modul výstrahy proti odcudzeniuČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Klaksón výstrahy proti odcu‐
dzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40Centrálny modul brány41Voda v snímači paliva/vodné
čerpadlo
Page 264 of 333

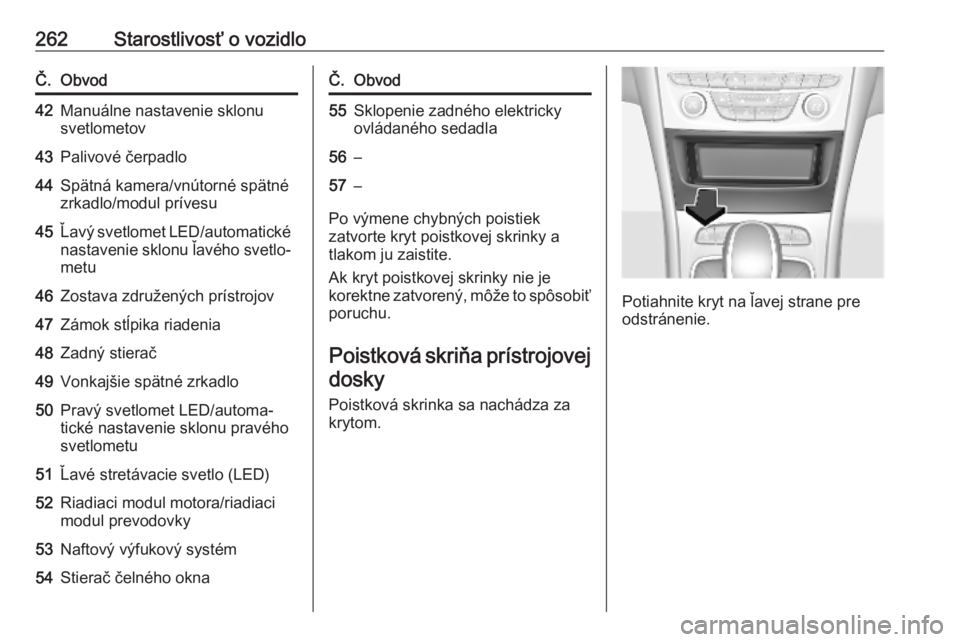

262Starostlivosť o vozidloČ.Obvod42Manuálne nastavenie sklonu
svetlometov43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED/automatické
nastavenie sklonu ľavého svetlo‐
metu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49Vonkajšie spätné zrkadlo50Pravý svetlomet LED/automa‐
tické nastavenie sklonu pravého
svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora/riadiaci
modul prevodovky53Naftový výfukový systém54Stierač čelného oknaČ.Obvod55Sklopenie zadného elektricky
ovládaného sedadla56–57–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom.
Potiahnite kryt na ľavej strane pre
odstránenie.
Page 265 of 333

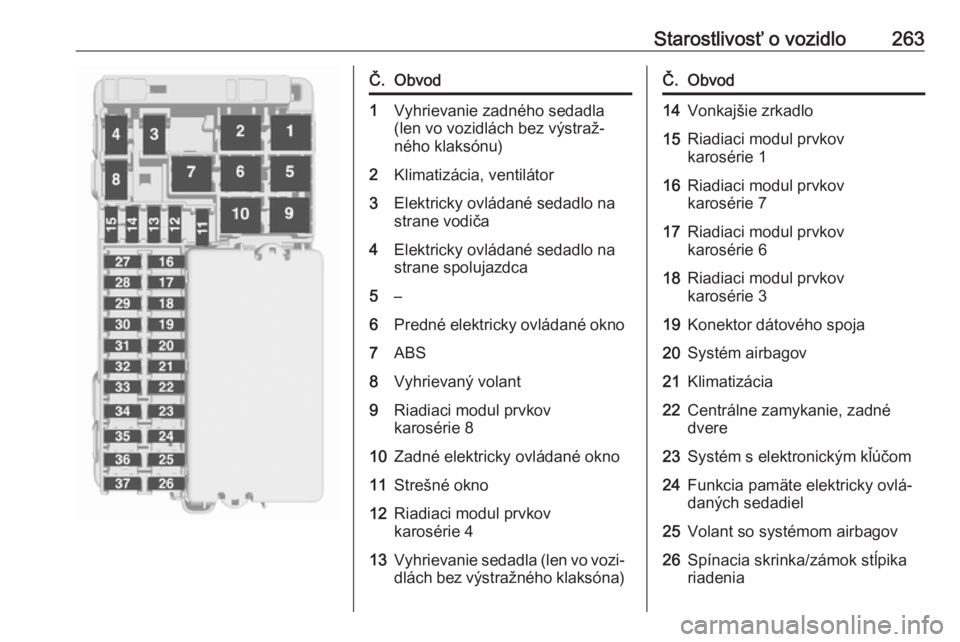

Starostlivosť o vozidlo263Č.Obvod1Vyhrievanie zadného sedadla
(len vo vozidlách bez výstraž‐
ného klaksónu)2Klimatizácia, ventilátor3Elektricky ovládané sedadlo na
strane vodiča4Elektricky ovládané sedadlo na
strane spolujazdca5–6Predné elektricky ovládané okno7ABS8Vyhrievaný volant9Riadiaci modul prvkov
karosérie 810Zadné elektricky ovládané okno11Strešné okno12Riadiaci modul prvkov
karosérie 413Vyhrievanie sedadla (len vo vozi‐ dlách bez výstražného klaksóna)Č.Obvod14Vonkajšie zrkadlo15Riadiaci modul prvkov
karosérie 116Riadiaci modul prvkov
karosérie 717Riadiaci modul prvkov
karosérie 618Riadiaci modul prvkov
karosérie 319Konektor dátového spoja20Systém airbagov21Klimatizácia22Centrálne zamykanie, zadné
dvere23Systém s elektronickým kľúčom24Funkcia pamäte elektricky ovlá‐
daných sedadiel25Volant so systémom airbagov26Spínacia skrinka/zámok stĺpika
riadenia
Page 266 of 333

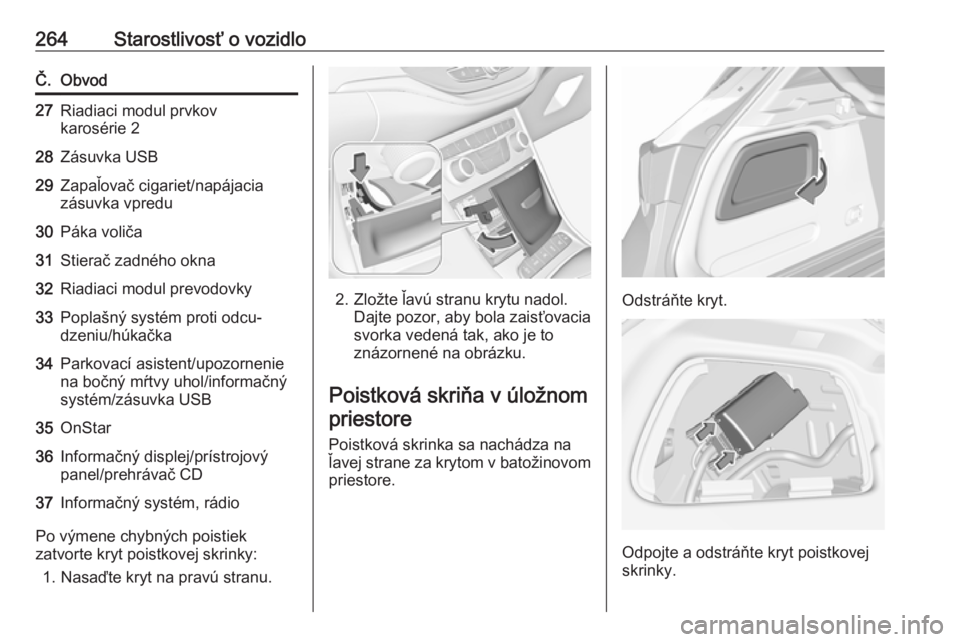

264Starostlivosť o vozidloČ.Obvod27Riadiaci modul prvkov
karosérie 228Zásuvka USB29Zapaľovač cigariet/napájacia
zásuvka vpredu30Páka voliča31Stierač zadného okna32Riadiaci modul prevodovky33Poplašný systém proti odcu‐
dzeniu/húkačka34Parkovací asistent/upozornenie
na bočný mŕtvy uhol/informačný
systém/zásuvka USB35OnStar36Informačný displej/prístrojový
panel/prehrávač CD37Informačný systém, rádio
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky:
1. Nasaďte kryt na pravú stranu.
2. Zložte ľavú stranu krytu nadol. Dajte pozor, aby bola zaisťovacia
svorka vedená tak, ako je to
znázornené na obrázku.
Poistková skriňa v úložnom priestore
Poistková skrinka sa nachádza na
ľavej strane za krytom v batožinovom
priestore.Odstráňte kryt.
Odpojte a odstráňte kryt poistkovej
skrinky.
Page 267 of 333

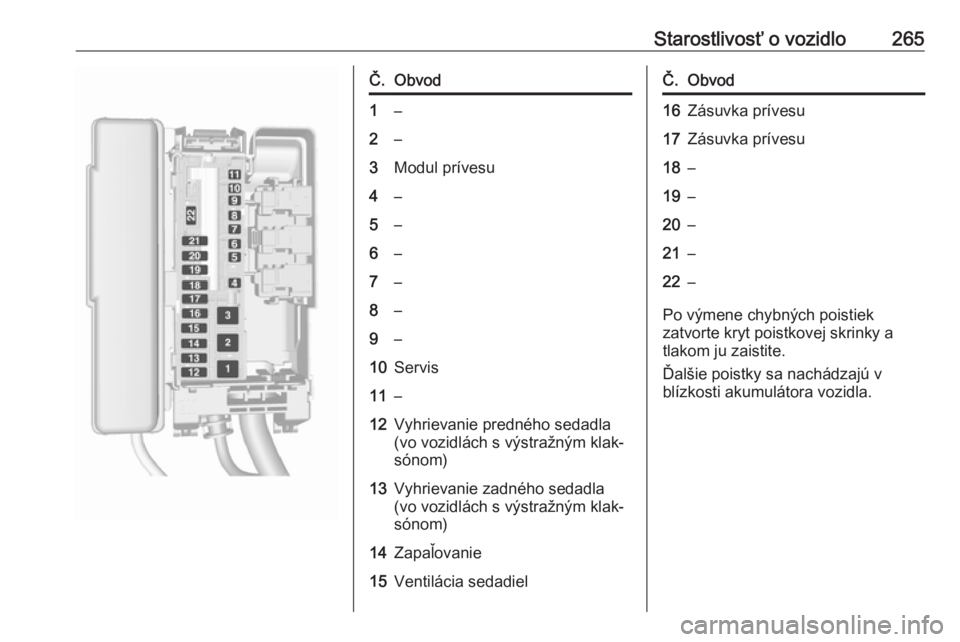

Starostlivosť o vozidlo265Č.Obvod1–2–3Modul prívesu4–5–6–7–8–9–10Servis11–12Vyhrievanie predného sedadla(vo vozidlách s výstražným klak‐
sónom)13Vyhrievanie zadného sedadla
(vo vozidlách s výstražným klak‐
sónom)14Zapaľovanie15Ventilácia sedadielČ.Obvod16Zásuvka prívesu17Zásuvka prívesu18–19–20–21–22–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ďalšie poistky sa nachádzajú v
blízkosti akumulátora vozidla.
Page 268 of 333

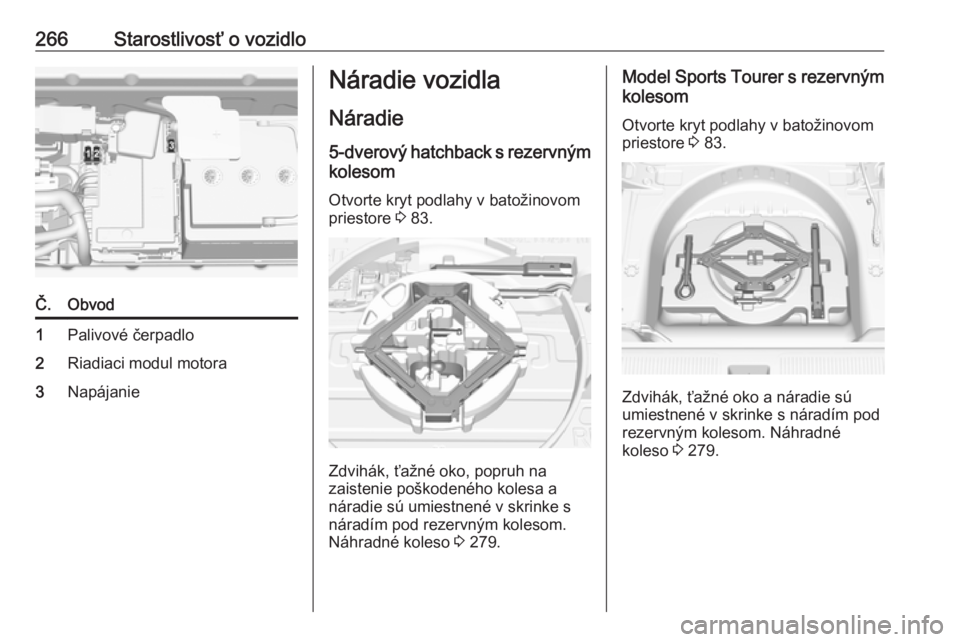

266Starostlivosť o vozidloČ.Obvod1Palivové čerpadlo2Riadiaci modul motora3NapájanieNáradie vozidla
Náradie 5-dverový hatchback s rezervným kolesom
Otvorte kryt podlahy v batožinovom priestore 3 83.
Zdvihák, ťažné oko, popruh na
zaistenie poškodeného kolesa a
náradie sú umiestnené v skrinke s
náradím pod rezervným kolesom.
Náhradné koleso 3 279.
Model Sports Tourer s rezervným
kolesom
Otvorte kryt podlahy v batožinovom
priestore 3 83.
Zdvihák, ťažné oko a náradie sú
umiestnené v skrinke s náradím pod
rezervným kolesom. Náhradné
koleso 3 279.
Page 269 of 333

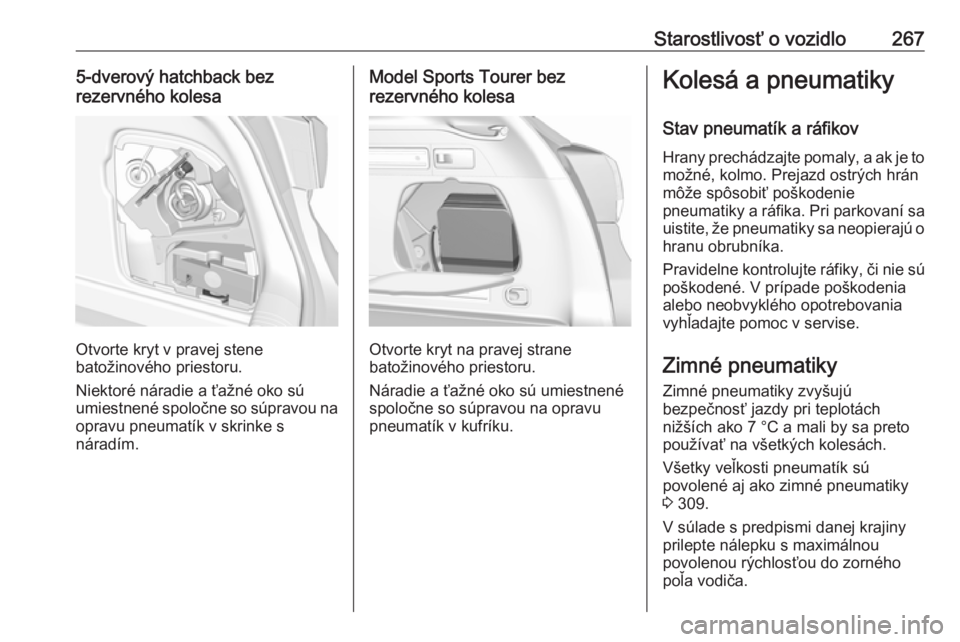

Starostlivosť o vozidlo2675-dverový hatchback bez
rezervného kolesa
Otvorte kryt v pravej stene
batožinového priestoru.
Niektoré náradie a ťažné oko sú umiestnené spoločne so súpravou na
opravu pneumatík v skrinke s
náradím.
Model Sports Tourer bez
rezervného kolesa
Otvorte kryt na pravej strane
batožinového priestoru.
Náradie a ťažné oko sú umiestnené
spoločne so súpravou na opravu
pneumatík v kufríku.
Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly, a ak je to možné, kolmo. Prejazd ostrých hrán
môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 309.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Page 270 of 333
268Starostlivosť o vozidloOznačenie pneumatíkNapr. 215/50 R 16 95 H215:Šírka pneumatiky, mm50:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadialRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:až do 160 km/hS:až do 180 km/hT:až do 190 km/hH:až do 210 km/hV:až do 240 km/hW:až do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 303.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na náhradné koleso.
Platí to aj pre vozidlá so systémom
monitorovania tlaku v pneumatikách.
Tlak vzduchu v pneumatikách
3 309.
Na štítku s údajmi a informáciami o
tlaku v pneumatikách, ktorý sa
nachádza na ráme ľavých dverí, sú uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platia rovnako pre letné
ako aj zimné pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak v pneumatikách ECO slúži na
dosiahnutie čo najmenšej spotreby
paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
● Určte identifikačný kód motora. Údaje o motore 3 301.
● Určte príslušnú pneumatiku.
● V tabuľkách tlaku v pneumatikách sú uvedené
všetky možné kombinácie
pneumatík 3 309.
