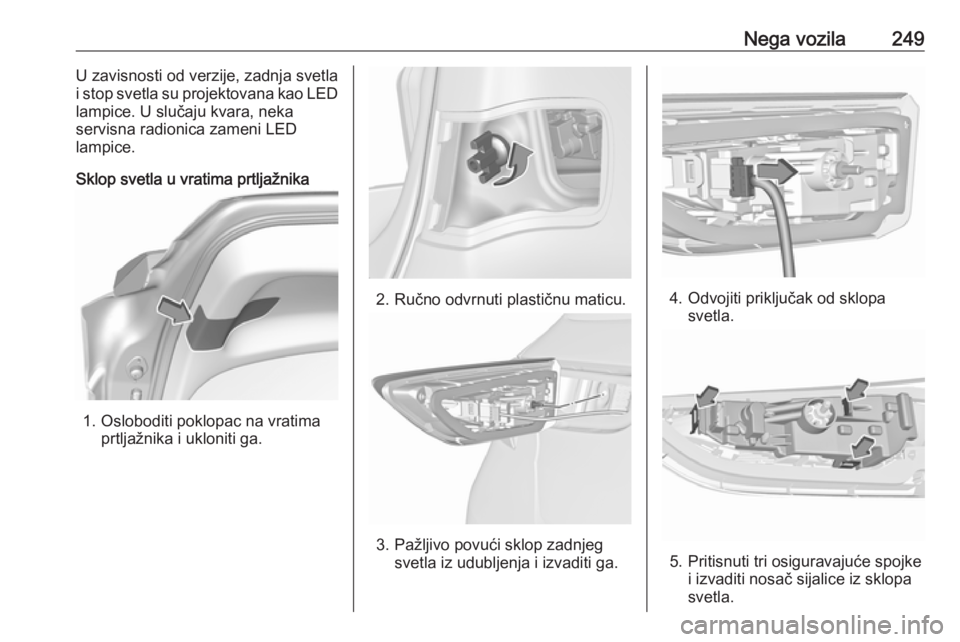

Nega vozila249U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED
lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Odvojiti priključak od sklopasvetla.
5. Pritisnuti tri osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.

250Nega vozila
Na verziji sa LED zadnjim
svetlima, položaj osiguravajućih
spojki se malo razlikuje.
6. Izvaditi sijalicu i postaviti novu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu( 2) (leva
strana)
Svetlo za hod unazad ( 2) (desna
strana)
Na verzijama sa LED zadnjim
svetlima, samo sijalica svetla za
hod unazad ( 1) može da se izvadi
i zameni.
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Priključiti
priključak u sklop svetla. Montirati sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U slučaju kvara, neka servisna
radionica zameni LED lampice.
Sports Tourer
1. Osloboditi i otvoriti poklopac na odgovarajućoj strani.

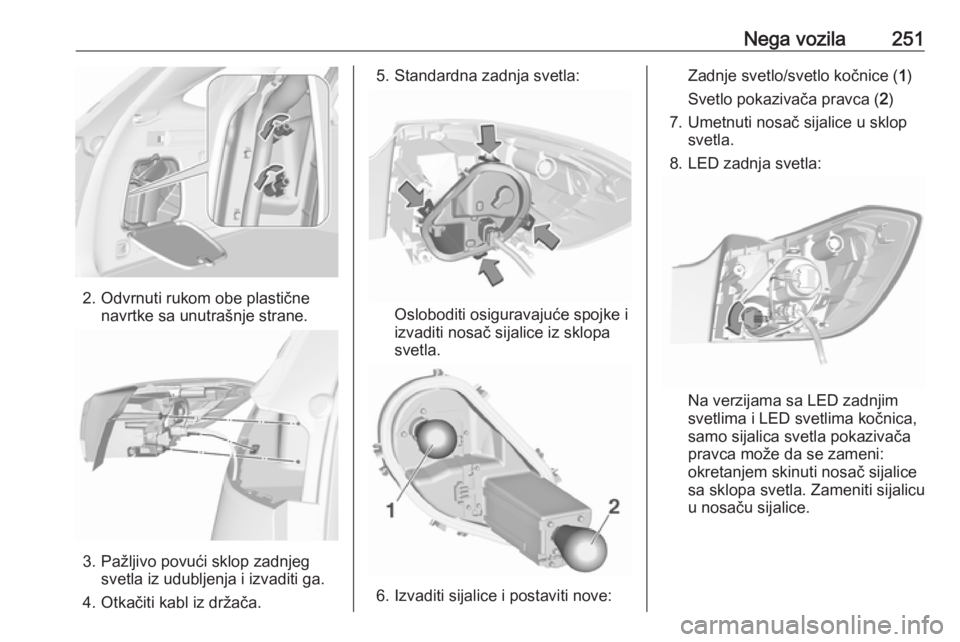

Nega vozila251
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Otkačiti kabl iz držača.
5. Standardna zadnja svetla:
Osloboditi osiguravajuće spojke i
izvaditi nosač sijalice iz sklopa
svetla.
6. Izvaditi sijalice i postaviti nove:
Zadnje svetlo/svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
7. Umetnuti nosač sijalice u sklop svetla.
8. LED zadnja svetla:
Na verzijama sa LED zadnjim
svetlima i LED svetlima kočnica,
samo sijalica svetla pokazivača
pravca može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.

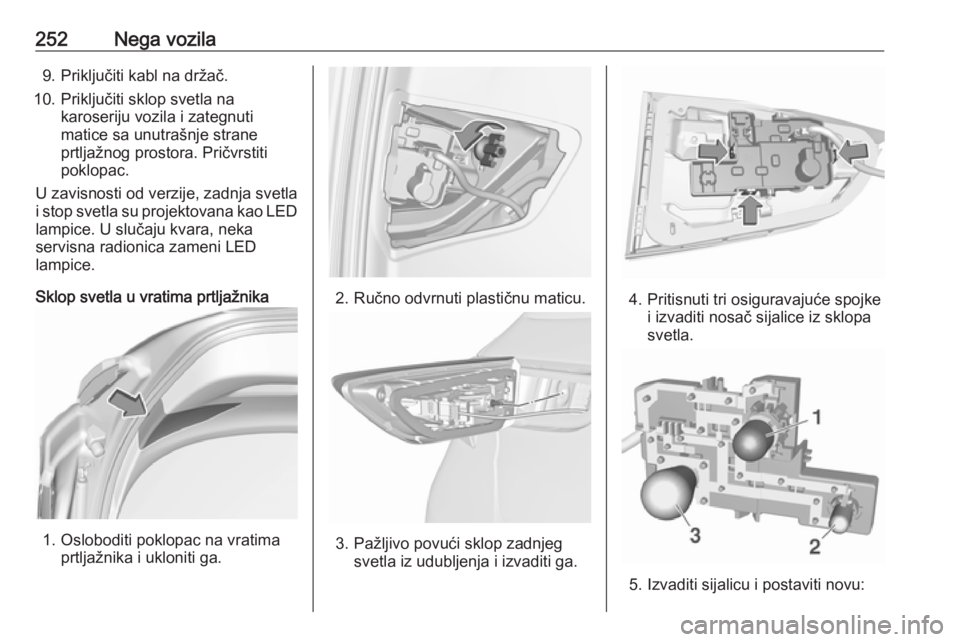

252Nega vozila9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:

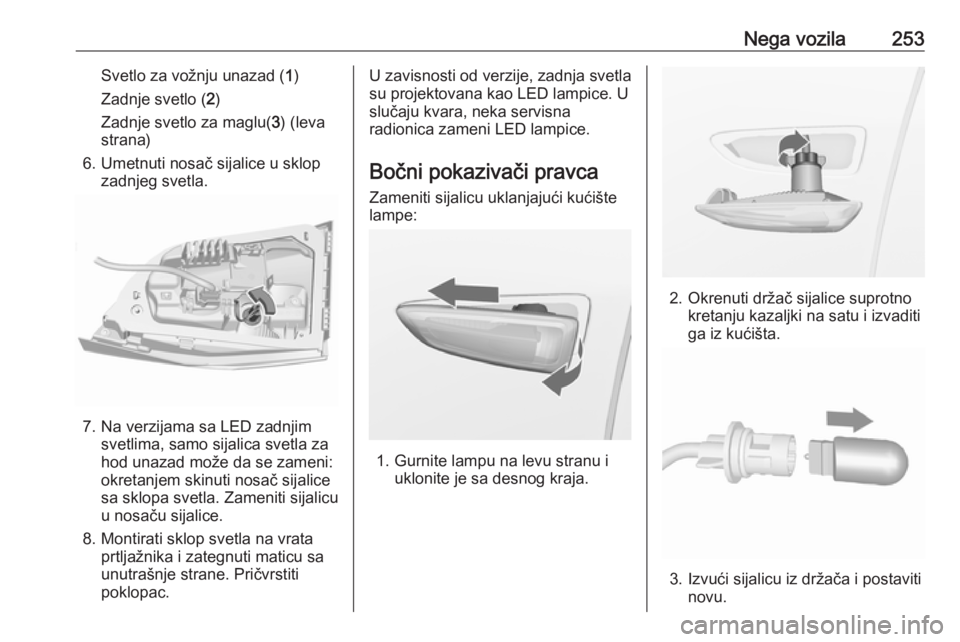

Nega vozila253Svetlo za vožnju unazad (1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

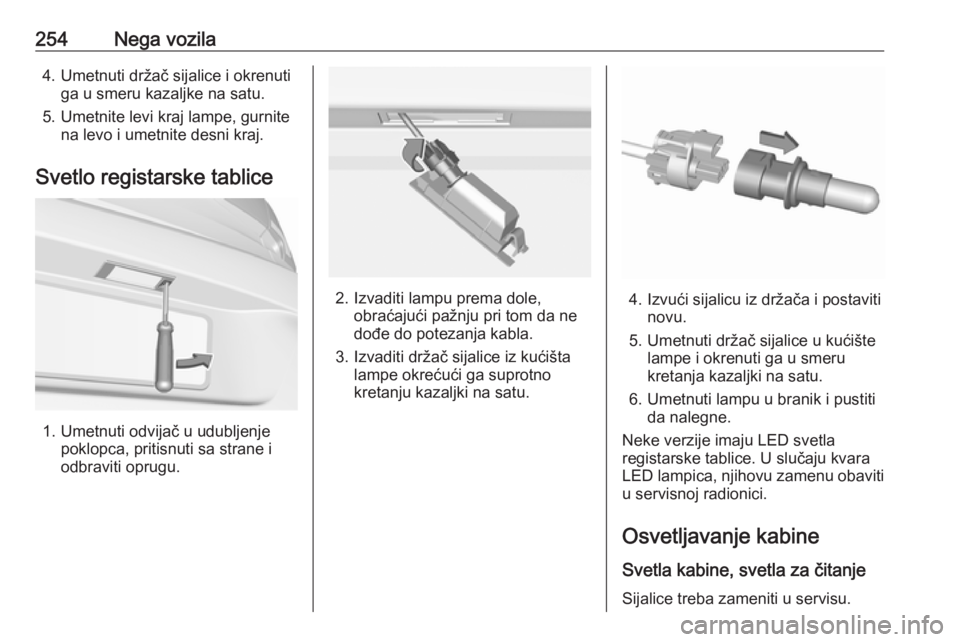

254Nega vozila4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Sijalice treba zameniti u servisu.

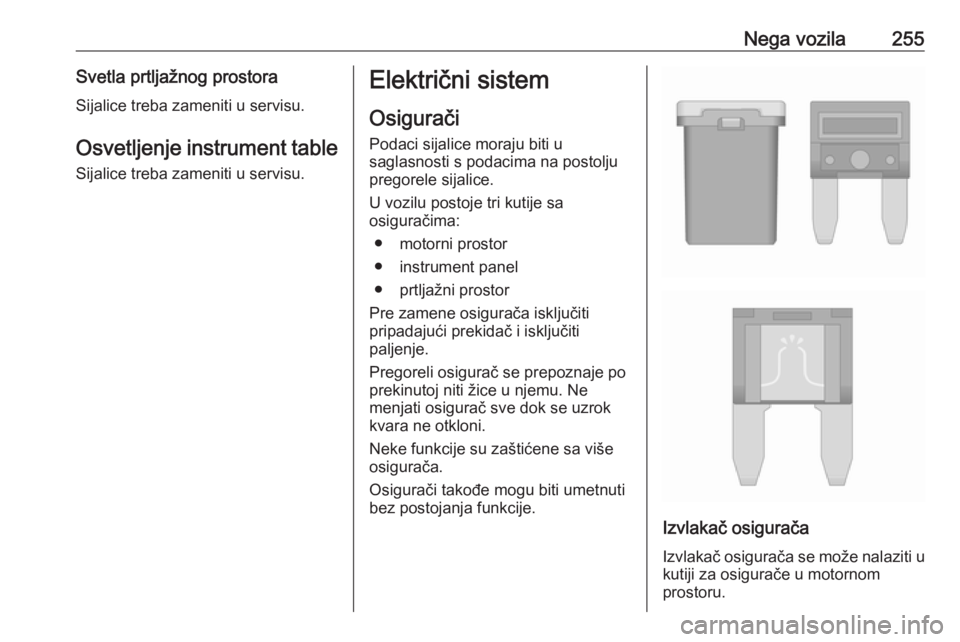

Nega vozila255Svetla prtljažnog prostoraSijalice treba zameniti u servisu.
Osvetljenje instrument table Sijalice treba zameniti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.

256Nega vozila

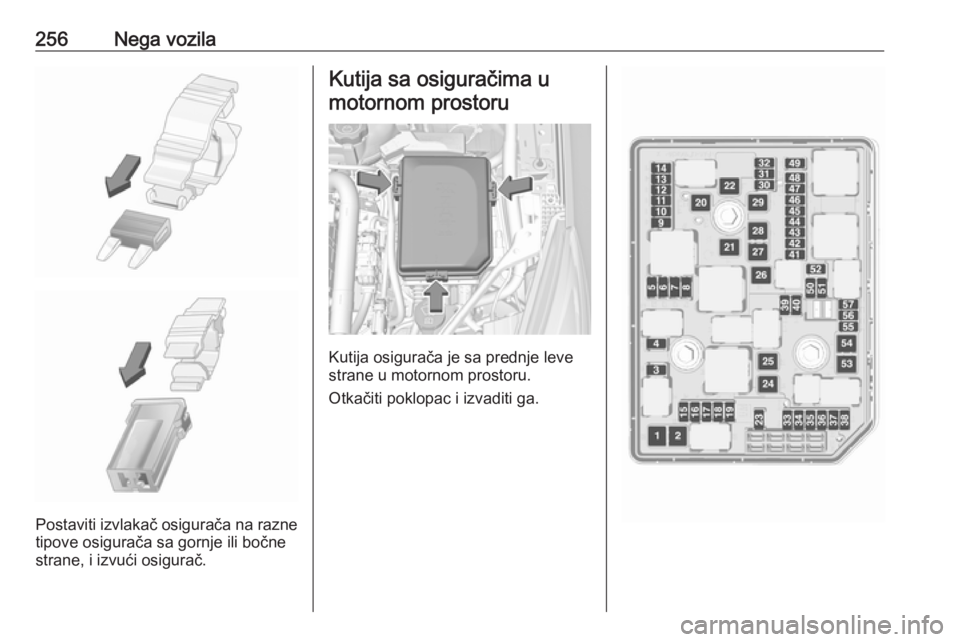

Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

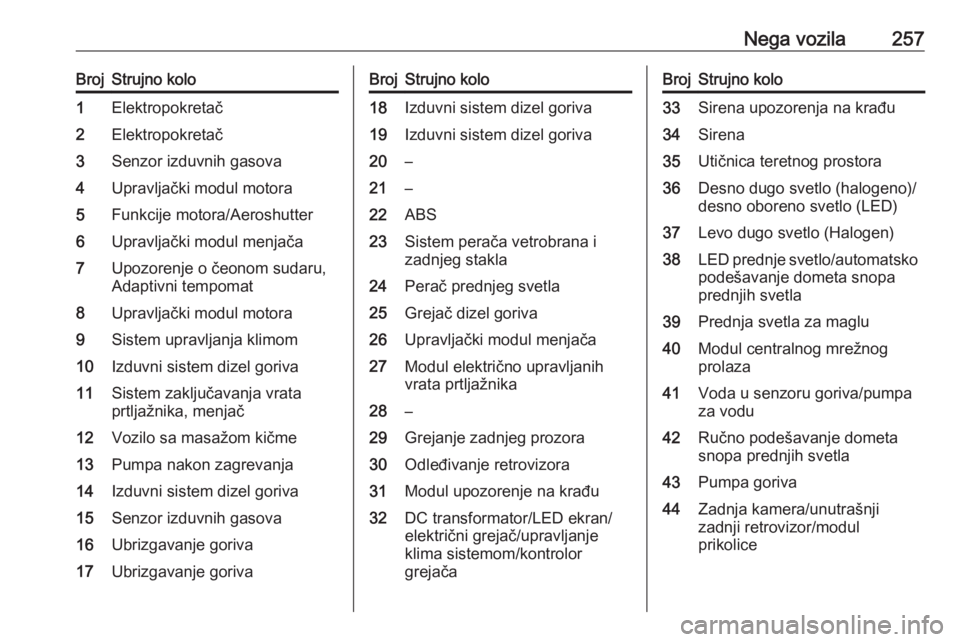

Nega vozila257BrojStrujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora/Aeroshutter6Upravljački modul menjača7Upozorenje o čeonom sudaru,
Adaptivni tempomat8Upravljački modul motora9Sistem upravljanja klimom10Izduvni sistem dizel goriva11Sistem zaključavanja vrata
prtljažnika, menjač12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14Izduvni sistem dizel goriva15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje gorivaBrojStrujno kolo18Izduvni sistem dizel goriva19Izduvni sistem dizel goriva20–21–22ABS23Sistem perača vetrobrana i
zadnjeg stakla24Perač prednjeg svetla25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30Odleđivanje retrovizora31Modul upozorenje na krađu32DC transformator/LED ekran/
električni grejač/upravljanje
klima sistemom/kontrolor
grejačaBrojStrujno kolo33Sirena upozorenja na krađu34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno)/
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo/automatsko podešavanje dometa snopa
prednjih svetla39Prednja svetla za maglu40Modul centralnog mrežnog
prolaza41Voda u senzoru goriva/pumpa
za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera/unutrašnji zadnji retrovizor/modul
prikolice

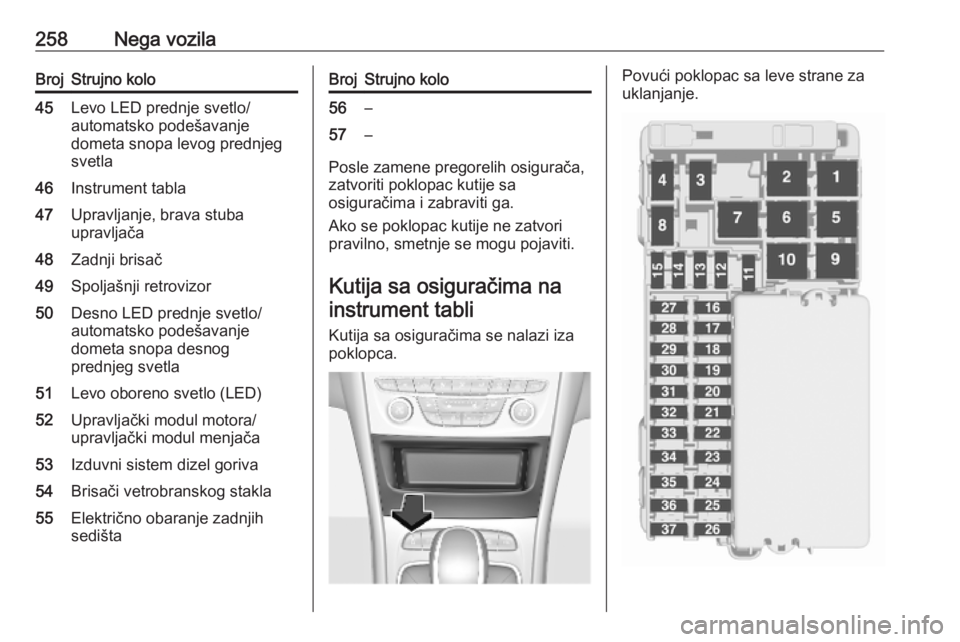

258Nega vozilaBrojStrujno kolo45Levo LED prednje svetlo/
automatsko podešavanje
dometa snopa levog prednjeg
svetla46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49Spoljašnji retrovizor50Desno LED prednje svetlo/
automatsko podešavanje
dometa snopa desnog
prednjeg svetla51Levo oboreno svetlo (LED)52Upravljački modul motora/
upravljački modul menjača53Izduvni sistem dizel goriva54Brisači vetrobranskog stakla55Električno obaranje zadnjih
sedištaBrojStrujno kolo56–57–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac sa leve strane za
uklanjanje.
