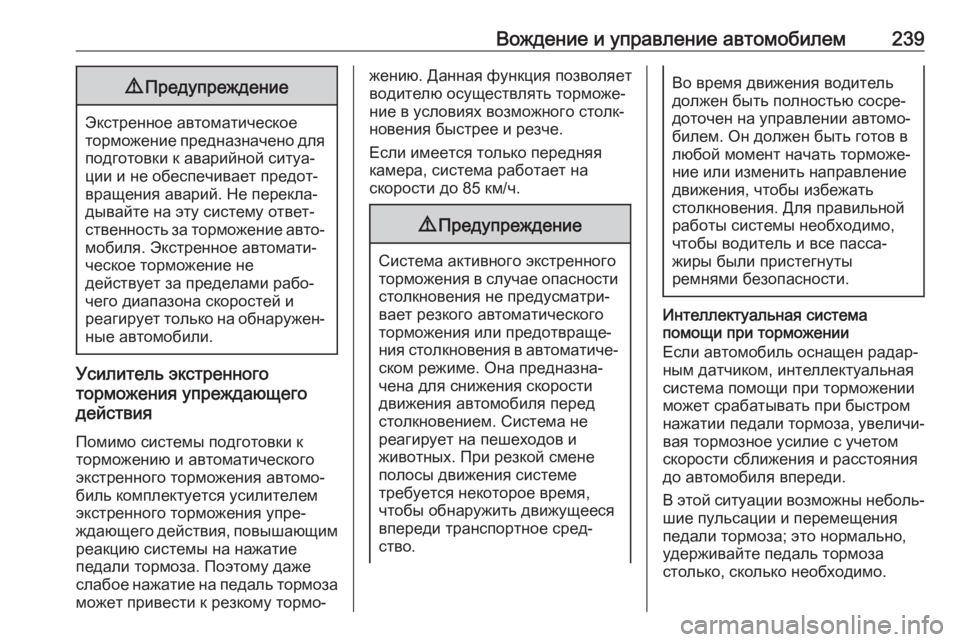

Вождение и управление автомобилем2399Предупреждение
Экстренное автоматическое
торможение предназначено для подготовки к аварийной ситуа‐
ции и не обеспечивает предот‐
вращения аварий. Не перекла‐
дывайте на эту систему ответ‐
ственность за торможение авто‐ мобиля. Экстренное автомати‐
ческое торможение не
действует за пределами рабо‐
чего диапазона скоростей и
реагирует только на обнаружен‐
ные автомобили.
Усилитель экстренного
торможения упреждающего
действия
Помимо системы подготовки к
торможению и автоматического
экстренного торможения автомо‐
биль комплектуется усилителем
экстренного торможения упре‐
ждающего действия, повышающим реакцию системы на нажатие
педали тормоза. Поэтому даже
слабое нажатие на педаль тормоза
может привести к резкому тормо‐
жению. Данная функция позволяет
водителю осуществлять торможе‐
ние в условиях возможного столк‐
новения быстрее и резче.
Если имеется только передняя
камера, система работает на
скорости до 85 км/ч.9 Предупреждение
Система активного экстренного
торможения в случае опасности
столкновения не предусматри‐
вает резкого автоматического
торможения или предотвраще‐
ния столкновения в автоматиче‐
ском режиме. Она предназна‐
чена для снижения скорости
движения автомобиля перед
столкновением. Система не
реагирует на пешеходов и
животных. При резкой смене
полосы движения системе
требуется некоторое время,
чтобы обнаружить движущееся
впереди транспортное сред‐
ство.
Во время движения водитель
должен быть полностью сосре‐
доточен на управлении автомо‐
билем. Он должен быть готов в
любой момент начать торможе‐
ние или изменить направление
движения, чтобы избежать
столкновения. Для правильной
работы системы необходимо,
чтобы водитель и все пасса‐
жиры были пристегнуты
ремнями безопасности.
Интеллектуальная система
помощи при торможении
Если автомобиль оснащен радар‐
ным датчиком, интеллектуальная
система помощи при торможении
может срабатывать при быстром
нажатии педали тормоза, увеличи‐
вая тормозное усилие с учетом
скорости сближения и расстояния
до автомобиля впереди.
В этой ситуации возможны неболь‐
шие пульсации и перемещения
педали тормоза; это нормально,
удерживайте педаль тормоза
столько, сколько необходимо.

240Вождение и управление автомобилемИнтеллектуальная система
помощи при торможении автомати‐
чески отключится при отпускании
педали тормоза.9 Предупреждение
Интеллектуальная система
помощи при торможении может
усиливать торможение в ситуа‐
циях, когда в этом нет необхо‐
димости. В результате вы
можете помешать движению
транспорта. Если это происхо‐
дит, снимите ногу с педали
тормоза и затем затормозите,
как необходимо.

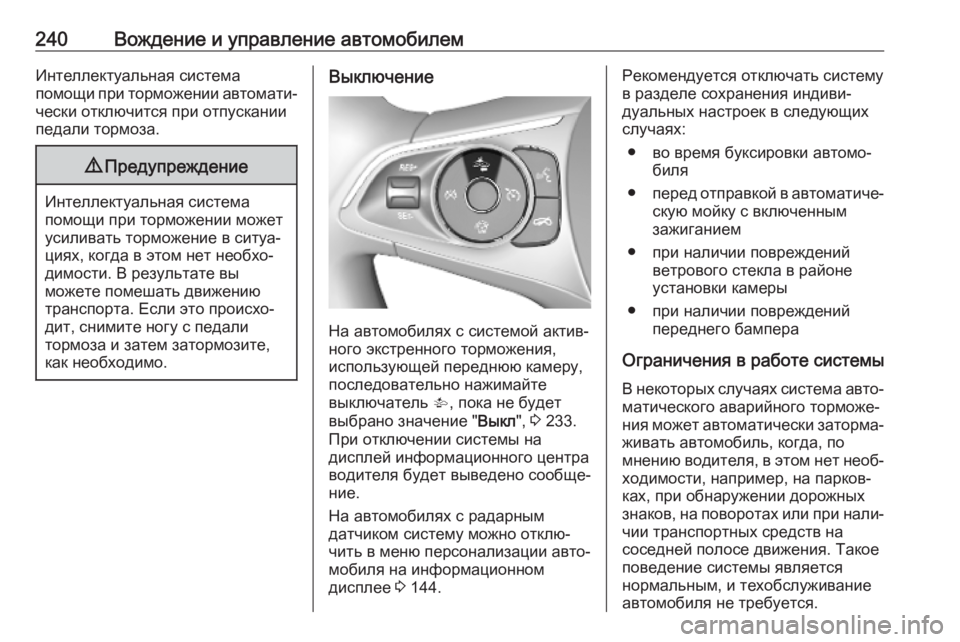

Выключение
На автомобилях с системой актив‐
ного экстренного торможения,
использующей переднюю камеру,
последовательно нажимайте
выключатель V, пока не будет
выбрано значение " Выкл", 3 233.
При отключении системы на
дисплей информационного центра
водителя будет выведено сообще‐
ние.
На автомобилях с радарным
датчиком систему можно отклю‐
чить в меню персонализации авто‐
мобиля на информационном
дисплее 3 144.
Рекомендуется отключать систему
в разделе сохранения индиви‐
дуальных настроек в следующих
случаях:
● во время буксировки автомо‐ биля
● перед отправкой в автоматиче‐
скую мойку с включенным
зажиганием
● при наличии повреждений ветрового стекла в районе
установки камеры
● при наличии повреждений переднего бампера
Ограничения в работе системы
В некоторых случаях система авто‐ матического аварийного торможе‐
ния может автоматически заторма‐
живать автомобиль, когда, по
мнению водителя, в этом нет необ‐
ходимости, например, на парков‐
ках, при обнаружении дорожных
знаков, на поворотах или при нали‐
чии транспортных средств на
соседней полосе движения. Такое
поведение системы является
нормальным, и техобслуживание
автомобиля не требуется.

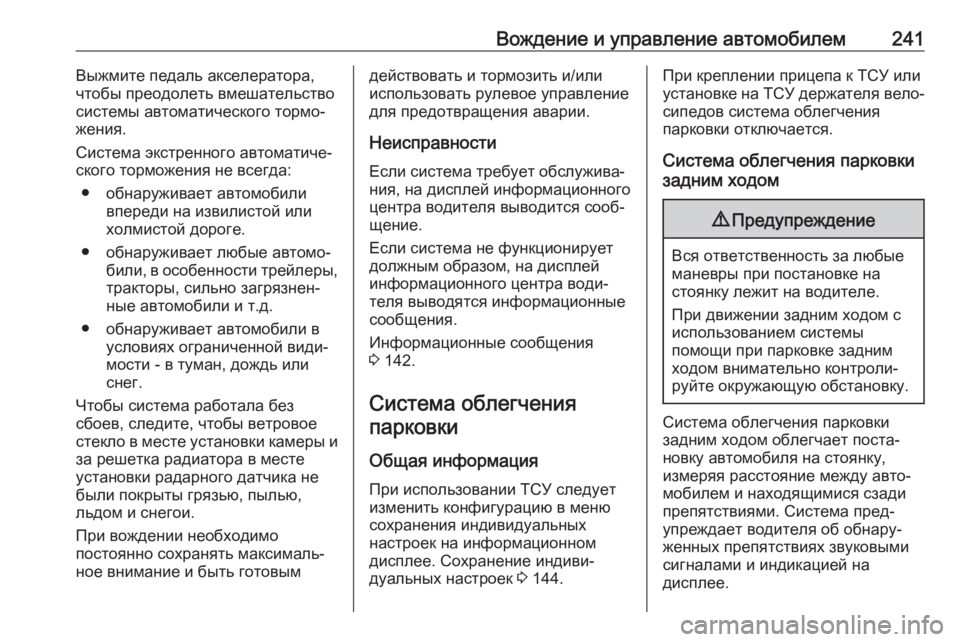

Вождение и управление автомобилем241Выжмите педаль акселератора,
чтобы преодолеть вмешательство
системы автоматического тормо‐
жения.
Система экстренного автоматиче‐
ского торможения не всегда:
● обнаруживает автомобили впереди на извилистой или
холмистой дороге.
● обнаруживает любые автомо‐ били, в особенности трейлеры,тракторы, сильно загрязнен‐
ные автомобили и т.д.
● обнаруживает автомобили в условиях ограниченной види‐
мости - в туман, дождь или снег.
Чтобы система работала без
сбоев, следите, чтобы ветровое
стекло в месте установки камеры и за решетка радиатора в месте
установки радарного датчика не
были покрыты грязью, пылью,
льдом и снегои.
При вождении необходимо
постоянно сохранять максималь‐
ное внимание и быть готовымдействовать и тормозить и/или
использовать рулевое управление
для предотвращения аварии.
Неисправности Если система требует обслужива‐
ния, на дисплей информационного
центра водителя выводится сооб‐
щение.
Если система не функционирует
должным образом, на дисплей
информационного центра води‐
теля выводятся информационные
сообщения.
Информационные сообщения
3 142.
Система облегчения парковки
Общая информация При использовании ТСУ следует
изменить конфигурацию в меню
сохранения индивидуальных
настроек на информационном
дисплее. Сохранение индиви‐
дуальных настроек 3 144.При креплении прицепа к ТСУ или
установке на ТСУ держателя вело‐
сипедов система облегчения
парковки отключается.
Система облегчения парковки
задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
При движении задним ходом с
использованием системы
помощи при парковке задним
ходом внимательно контроли‐
руйте окружающую обстановку.
Система облегчения парковки
задним ходом облегчает поста‐
новку автомобиля на стоянку,
измеряя расстояние между авто‐
мобилем и находящимися сзади
препятствиями. Система пред‐
упреждает водителя об обнару‐
женных препятствиях звуковыми
сигналами и индикацией на
дисплее.

242Вождение и управление автомобилем

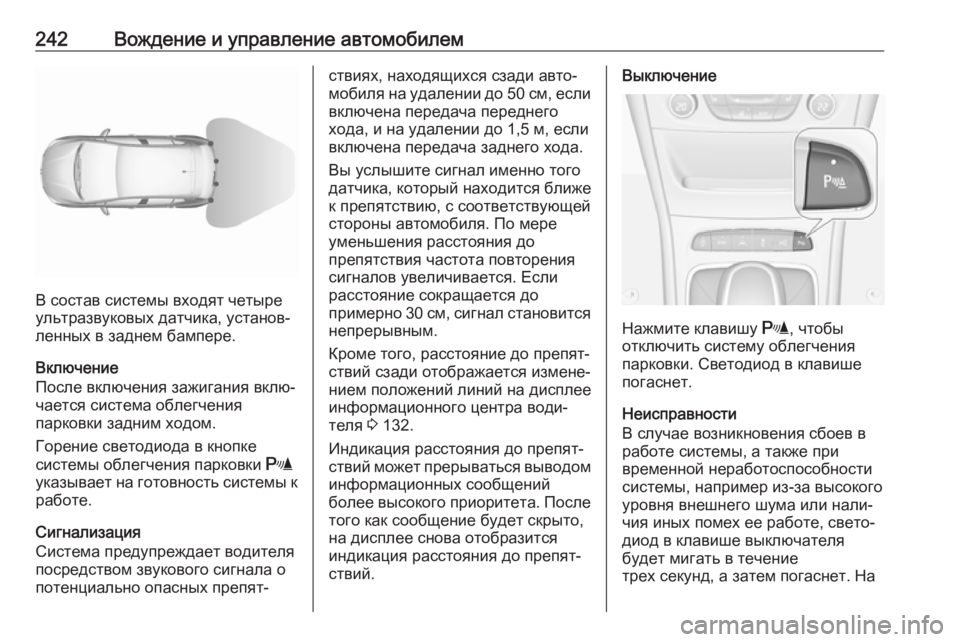

В состав системы входят четыре
ультразвуковых датчика, установ‐
ленных в заднем бампере.
Включение
После включения зажигания вклю‐
чается система облегчения
парковки задним ходом.
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.
Сигнализация
Система предупреждает водителя посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся сзади авто‐
мобиля на удалении до 50 см, если включена передача переднего
хода, и на удалении до 1,5 м, если
включена передача заднего хода.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов увеличивается. Если
расстояние сокращается до
примерно 30 см, сигнал становится непрерывным.
Кроме того, расстояние до препят‐ ствий сзади отображается измене‐
нием положений линий на дисплее
информационного центра води‐
теля 3 132.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После
того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.Выключение
Нажмите клавишу r, чтобы
отключить систему облегчения
парковки. Светодиод в клавише
погаснет.
Неисправности
В случае возникновения сбоев в
работе системы, а также при
временной неработоспособности
системы, например из-за высокого
уровня внешнего шума или нали‐
чия иных помех ее работе, свето‐
диод в клавише выключателя
будет мигать в течение
трех секунд, а затем погаснет. На

Вождение и управление автомобилем243дисплее информационного центра
водителя отображается сообще‐
ние.

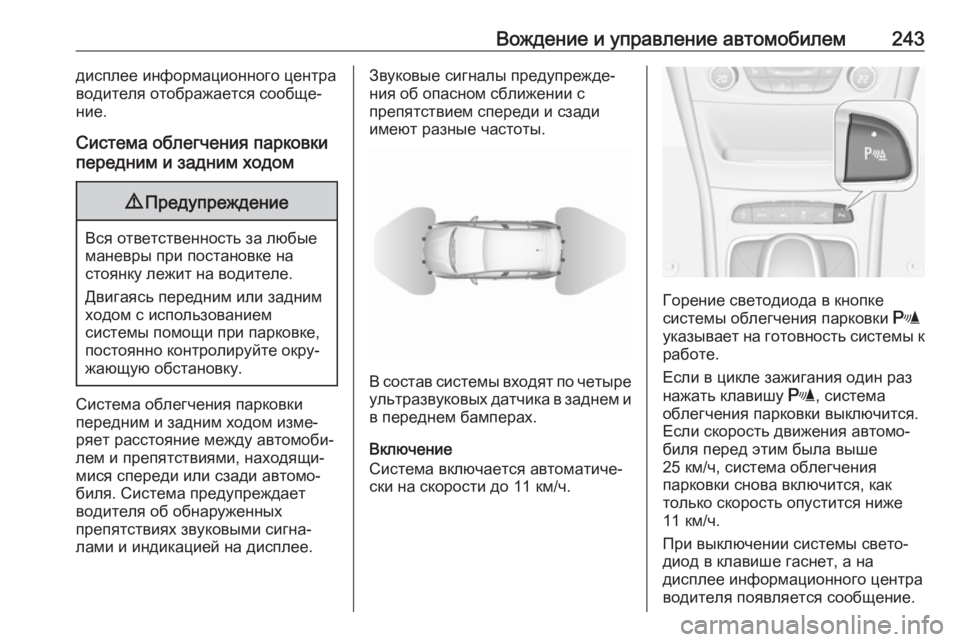

Система облегчения парковки
передним и задним ходом9 Предупреждение
Вся ответственность за любые
маневры при постановке на
стоянку лежит на водителе.
Двигаясь передним или задним
ходом с использованием
системы помощи при парковке,
постоянно контролируйте окру‐
жающую обстановку.
Система облегчения парковки
передним и задним ходом изме‐
ряет расстояние между автомоби‐
лем и препятствиями, находящи‐
мися спереди или сзади автомо‐
биля. Система предупреждает
водителя об обнаруженных
препятствиях звуковыми сигна‐
лами и индикацией на дисплее.
Звуковые сигналы предупрежде‐
ния об опасном сближении с
препятствием спереди и сзади
имеют разные частоты.
В состав системы входят по четыре ультразвуковых датчика в заднем и в переднем бамперах.
Включение
Система включается автоматиче‐
ски на скорости до 11 км/ч.
Горение светодиода в кнопке
системы облегчения парковки r
указывает на готовность системы к
работе.
Если в цикле зажигания один раз
нажать клавишу r, система
облегчения парковки выключится.
Если скорость движения автомо‐
биля перед этим была выше
25 км/ч, система облегчения
парковки снова включится, как
только скорость опустится ниже
11 км/ч.
При выключении системы свето‐
диод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение.

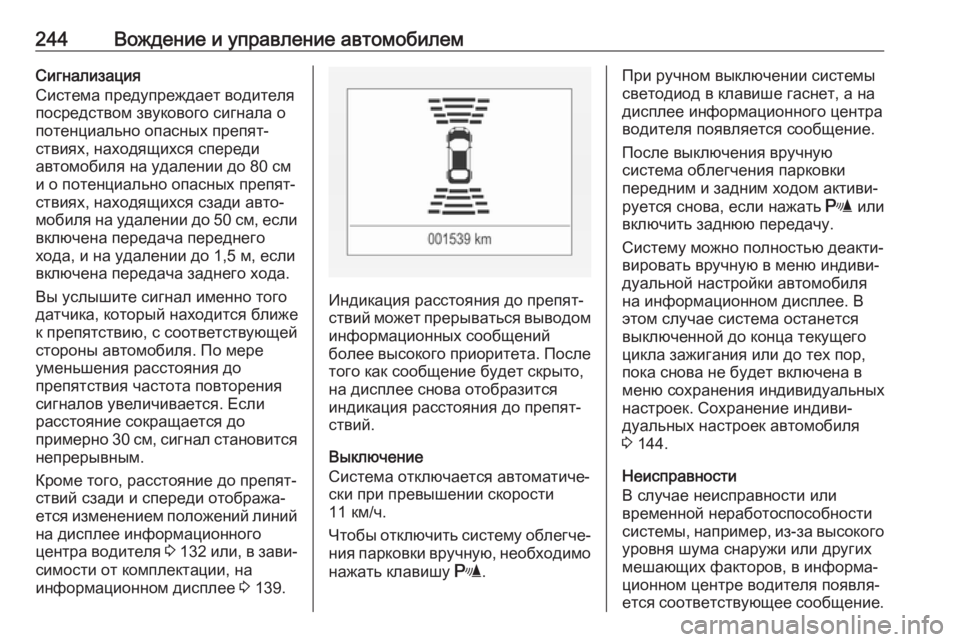

244Вождение и управление автомобилемСигнализация
Система предупреждает водителя
посредством звукового сигнала о
потенциально опасных препят‐
ствиях, находящихся спереди
автомобиля на удалении до 80 см
и о потенциально опасных препят‐
ствиях, находящихся сзади авто‐
мобиля на удалении до 50 см, если включена передача переднего
хода, и на удалении до 1,5 м, если
включена передача заднего хода.
Вы услышите сигнал именно того
датчика, который находится ближе
к препятствию, с соответствующей
стороны автомобиля. По мере
уменьшения расстояния до
препятствия частота повторения
сигналов увеличивается. Если расстояние сокращается до
примерно 30 см, сигнал становится
непрерывным.
Кроме того, расстояние до препят‐ ствий сзади и спереди отобража‐
ется изменением положений линий
на дисплее информационного
центра водителя 3 132 или, в зави‐
симости от комплектации, на
информационном дисплее 3 139.
Индикация расстояния до препят‐
ствий может прерываться выводом информационных сообщений
более высокого приоритета. После того как сообщение будет скрыто,
на дисплее снова отобразится
индикация расстояния до препят‐
ствий.
Выключение
Система отключается автоматиче‐
ски при превышении скорости
11 км/ч.
Чтобы отключить систему облегче‐
ния парковки вручную, необходимо
нажать клавишу r.
При ручном выключении системы
светодиод в клавише гаснет, а на
дисплее информационного центра
водителя появляется сообщение.
После выключения вручную
система облегчения парковки
передним и задним ходом активи‐
руется снова, если нажать r или
включить заднюю передачу.
Систему можно полностью деакти‐
вировать вручную в меню индиви‐
дуальной настройки автомобиля
на информационном дисплее. В
этом случае система останется выключенной до конца текущего
цикла зажигания или до тех пор, пока снова не будет включена в
меню сохранения индивидуальных
настроек. Сохранение индиви‐
дуальных настроек автомобиля
3 144.
Неисправности
В случае неисправности или
временной неработоспособности
системы, например, из-за высокого
уровня шума снаружи или других
мешающих факторов, в информа‐
ционном центре водителя появля‐
ется соответствующее сообщение.

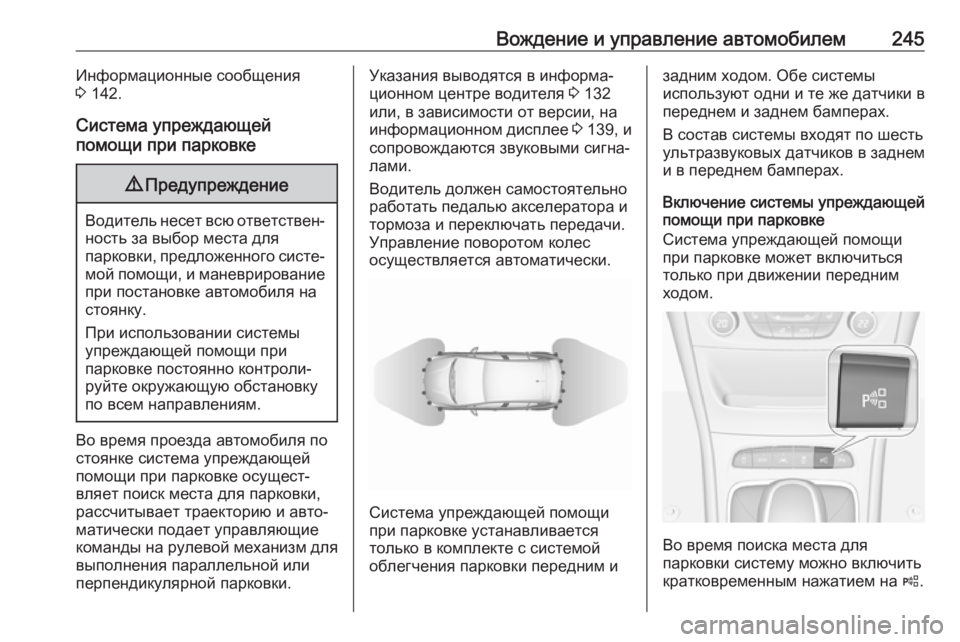

Вождение и управление автомобилем245Информационные сообщения
3 142.
Система упреждающей
помощи при парковке9 Предупреждение
Водитель несет всю ответствен‐
ность за выбор места для
парковки, предложенного систе‐
мой помощи, и маневрирование при постановке автомобиля на
стоянку.
При использовании системы
упреждающей помощи при
парковке постоянно контроли‐
руйте окружающую обстановку
по всем направлениям.
Во время проезда автомобиля по
стоянке система упреждающей
помощи при парковке осущест‐
вляет поиск места для парковки,
рассчитывает траекторию и авто‐
матически подает управляющие
команды на рулевой механизм для выполнения параллельной или
перпендикулярной парковки.
Указания выводятся в информа‐
ционном центре водителя 3 132
или, в зависимости от версии, на информационном дисплее 3 139, и
сопровождаются звуковыми сигна‐ лами.
Водитель должен самостоятельно
работать педалью акселератора и
тормоза и переключать передачи.
Управление поворотом колес
осуществляется автоматически.
Система упреждающей помощи
при парковке устанавливается
только в комплекте с системой
облегчения парковки передним и
задним ходом. Обе системы
используют одни и те же датчики в
переднем и заднем бамперах.
В состав системы входят по шесть
ультразвуковых датчиков в заднем
и в переднем бамперах.
Включение системы упреждающей
помощи при парковке
Система упреждающей помощи
при парковке может включиться
только при движении передним
ходом.
Во время поиска места для
парковки систему можно включить
кратковременным нажатием на (.

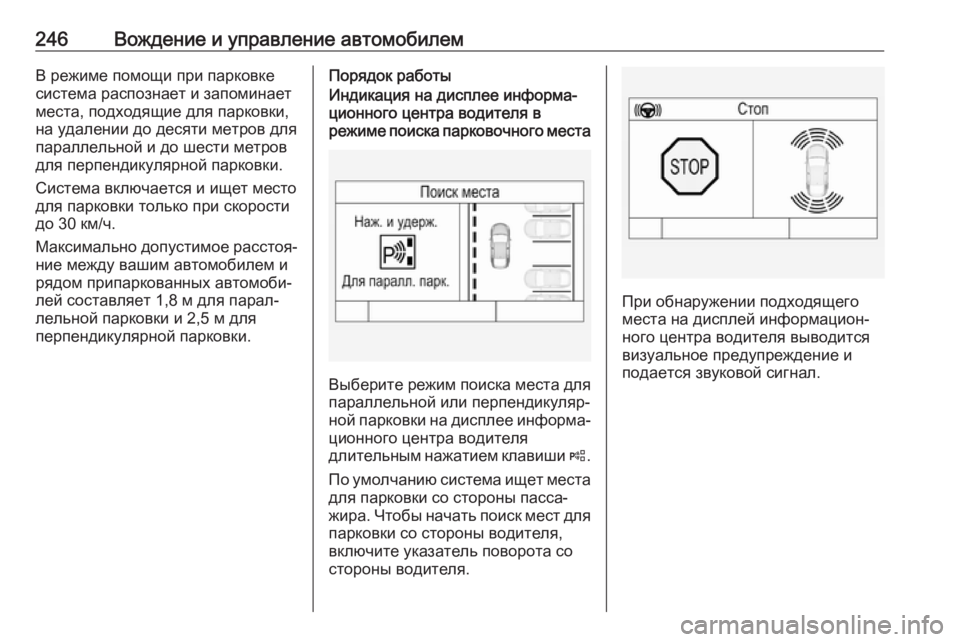

246Вождение и управление автомобилемВ режиме помощи при парковкесистема распознает и запоминает
места, подходящие для парковки,
на удалении до десяти метров для
параллельной и до шести метров
для перпендикулярной парковки.
Система включается и ищет место
для парковки только при скорости
до 30 км/ч.
Максимально допустимое расстоя‐
ние между вашим автомобилем и
рядом припаркованных автомоби‐
лей составляет 1,8 м для парал‐
лельной парковки и 2,5 м для
перпендикулярной парковки.Порядок работыИндикация на дисплее информа‐
ционного центра водителя в
режиме поиска парковочного места
Выберите режим поиска места для
параллельной или перпендикуляр‐
ной парковки на дисплее информа‐ ционного центра водителя
длительным нажатием клавиши (.
По умолчанию система ищет места
для парковки со стороны пасса‐
жира. Чтобы начать поиск мест для парковки со стороны водителя,
включите указатель поворота со
стороны водителя.
При обнаружении подходящего
места на дисплей информацион‐
ного центра водителя выводится
визуальное предупреждение и
подается звуковой сигнал.

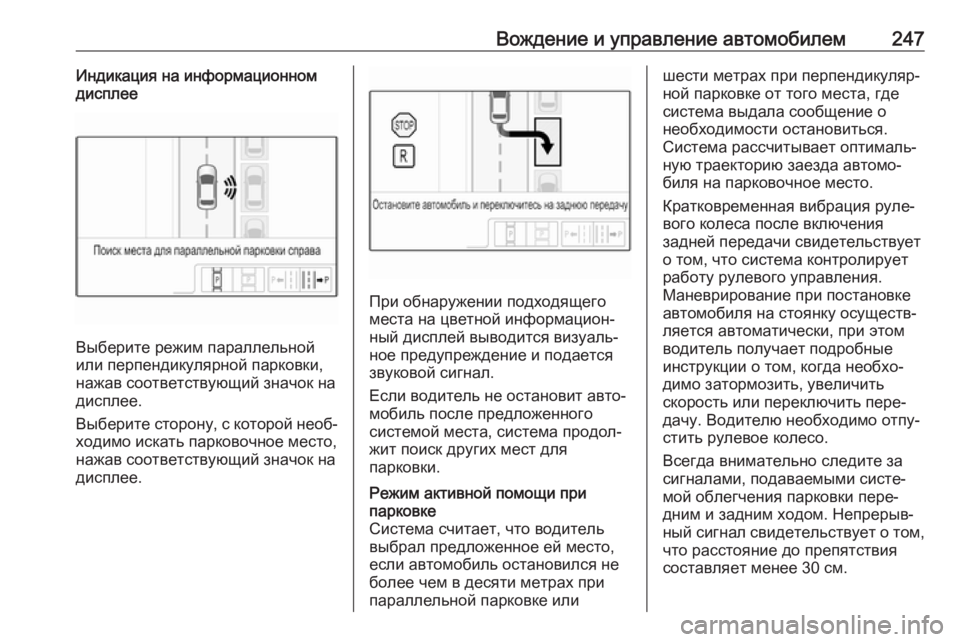

Вождение и управление автомобилем247Индикация на информационном
дисплее
Выберите режим параллельной
или перпендикулярной парковки,
нажав соответствующий значок на
дисплее.
Выберите сторону, с которой необ‐
ходимо искать парковочное место,
нажав соответствующий значок на
дисплее.
При обнаружении подходящего места на цветной информацион‐
ный дисплей выводится визуаль‐
ное предупреждение и подается
звуковой сигнал.
Если водитель не остановит авто‐
мобиль после предложенного
системой места, система продол‐
жит поиск других мест для
парковки.
Режим активной помощи при
парковке
Система считает, что водитель выбрал предложенное ей место,
если автомобиль остановился не
более чем в десяти метрах при
параллельной парковке илишести метрах при перпендикуляр‐
ной парковке от того места, где
система выдала сообщение о
необходимости остановиться.
Система рассчитывает оптималь‐
ную траекторию заезда автомо‐
биля на парковочное место.
Кратковременная вибрация руле‐
вого колеса после включения
задней передачи свидетельствует
о том, что система контролирует
работу рулевого управления.
Маневрирование при постановке
автомобиля на стоянку осуществ‐
ляется автоматически, при этом
водитель получает подробные
инструкции о том, когда необхо‐
димо затормозить, увеличить
скорость или переключить пере‐
дачу. Водителю необходимо отпу‐
стить рулевое колесо.
Всегда внимательно следите за
сигналами, подаваемыми систе‐
мой облегчения парковки пере‐ дним и задним ходом. Непрерыв‐
ный сигнал свидетельствует о том, что расстояние до препятствия
составляет менее 30 см.

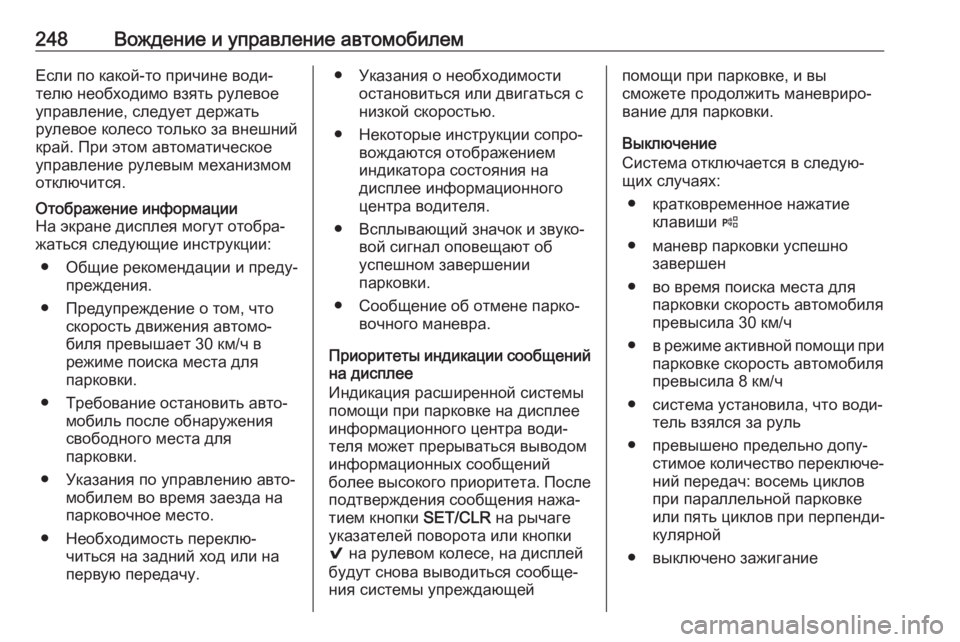

248Вождение и управление автомобилемЕсли по какой-то причине води‐
телю необходимо взять рулевое
управление, следует держать
рулевое колесо только за внешний
край. При этом автоматическое
управление рулевым механизмом
отключится.Отображение информации
На экране дисплея могут отобра‐
жаться следующие инструкции:
● Общие рекомендации и преду‐ преждения.
● Предупреждение о том, что скорость движения автомо‐
биля превышает 30 км/ч в
режиме поиска места для
парковки.
● Требование остановить авто‐ мобиль после обнаружения
свободного места для
парковки.
● Указания по управлению авто‐ мобилем во время заезда на
парковочное место.
● Необходимость переклю‐ читься на задний ход или на
первую передачу.● Указания о необходимости остановиться или двигаться с
низкой скоростью.
● Некоторые инструкции сопро‐ вождаются отображением
индикатора состояния на
дисплее информационного центра водителя.
● Всплывающий значок и звуко‐ вой сигнал оповещают об
успешном завершении
парковки.
● Сообщение об отмене парко‐ вочного маневра.
Приоритеты индикации сообщений на дисплее
Индикация расширенной системы
помощи при парковке на дисплее
информационного центра води‐
теля может прерываться выводом
информационных сообщений
более высокого приоритета. После подтверждения сообщения нажа‐
тием кнопки SET/CLR на рычаге
указателей поворота или кнопки
9 на рулевом колесе, на дисплей
будут снова выводиться сообще‐
ния системы упреждающейпомощи при парковке, и вы
сможете продолжить маневриро‐
вание для парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие клавиши (
● маневр парковки успешно завершен
● во время поиска места для парковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● превышено предельно допу‐ стимое количество переключе‐
ний передач: восемь циклов
при параллельной парковке
или пять циклов при перпенди‐
кулярной
● выключено зажигание
