OPEL ASTRA K 2019 Инструкция по эксплуатации (in Russian)

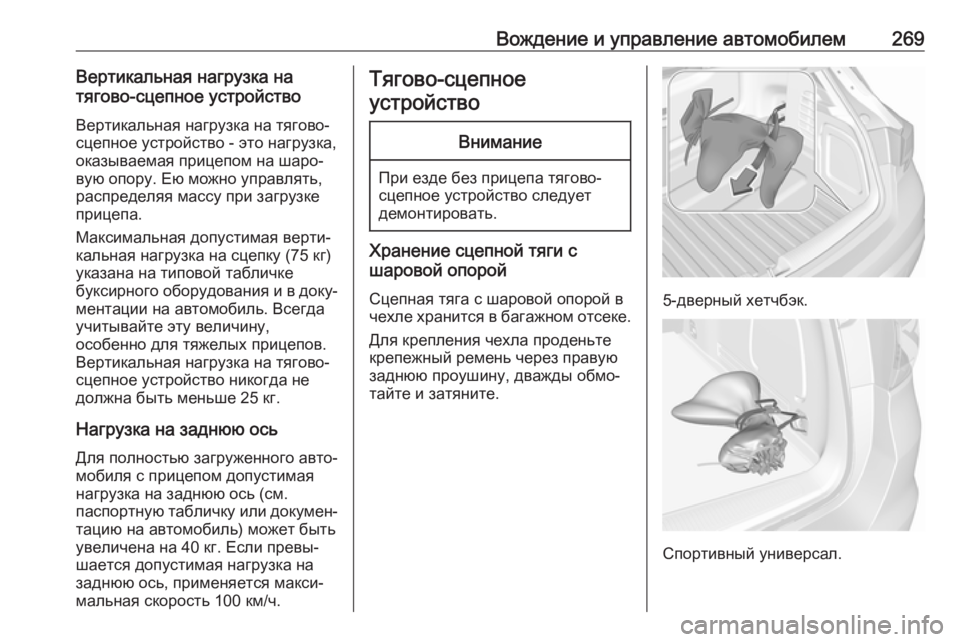

Вождение и управление автомобилем269Вертикальная нагрузка на
тягово-сцепное устройство
Вертикальная нагрузка на тягово-
сцепное устройство - это нагрузка,
оказываемая прицепом на шаро‐
вую опору. Ею можно управлять,
распределяя массу при загрузке
прицепа.
Максимальная допустимая верти‐
кальная нагрузка на сцепку (75 кг)
указана на типовой табличке
буксирного оборудования и в доку‐ ментации на автомобиль. Всегда
учитывайте эту величину,
особенно для тяжелых прицепов.
Вертикальная нагрузка на тягово-
сцепное устройство никогда не
должна быть меньше 25 кг.
Нагрузка на заднюю ось Для полностью загруженного авто‐
мобиля с прицепом допустимая
нагрузка на заднюю ось (см.
паспортную табличку или докумен‐
тацию на автомобиль) может быть
увеличена на 40 кг. Если превы‐
шается допустимая нагрузка на
заднюю ось, применяется макси‐
мальная скорость 100 км/ч.Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует
демонтировать.
Хранение сцепной тяги с
шаровой опорой
Сцепная тяга с шаровой опорой в
чехле хранится в багажном отсеке.
Для крепления чехла проденьте
крепежный ремень через правую
заднюю проушину, дважды обмо‐ тайте и затяните.
5-дверный хетчбэк.
Спортивный универсал.

270Вождение и управление автомобилемУстановка сцепной тяги с
шаровой опорой
На спортивном универсале
снимите крышку заднего бампера,
нажав на нее.
Отсоедините и опустите вниз
соединительное гнездо. Выньте
уплотнительную заглушку из
отверстия для установки сцепной
тяги с шаровой опорой и положите
в место для хранения.
Проверка затяжки сцепной тяги с
шаровой опорой
● Красный маркер на поворотной
ручке должен быть совмещен с зеленым маркером на сцепной
тяге с шаровой опорой.
● Зазор между поворотной ручкой и сцепной тягой с шаро‐
вой опорой должен быть равен примерно 6 мм.
● ключ должен находиться в положении c.

Вождение и управление автомобилем271В противном случае сцепную тягу с
шаровой опорой следует затянуть
перед установкой:
● Разблокировать сцепную тягу с
шаровой опорой поворотом
ключа в положение c.
● Потянуть наружу поворотную
ручку и повернуть ее по часо‐
вой стрелке до упора.
Установка сцепной тяги с шаровой
опорой
Вставить в отверстие затянутую
сцепную тягу с шаровой опорой и плотно прижать ее вверх до ощути‐
мого щелчка.
Поворотная ручка возвращается в
фиксированное первоначальное
положение, вновь беззазорно
опираясь на сцепную тягу с шаро‐ вой опорой.
9 Предупреждение
В процессе установки не касай‐
тесь поворотной ручки.
Заблокировать сцепную тягу с
шаровой опорой поворотом ключа
в положение e. Извлечь ключ и
закрыть защитную крышку.
Проушина для страховочного
троса
5-дверный хетчбэк.

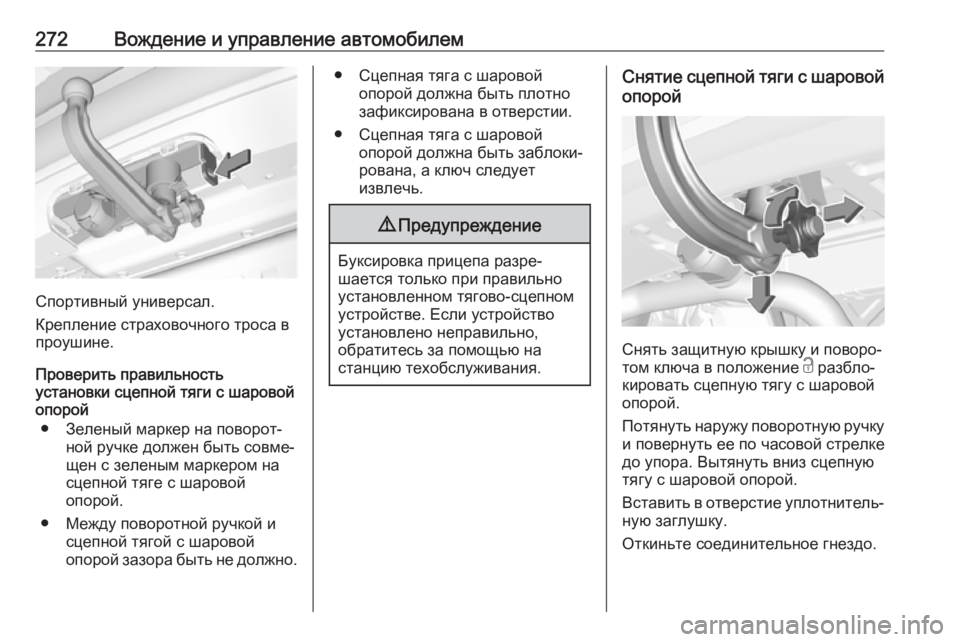

272Вождение и управление автомобилем
Спортивный универсал.
Крепление страховочного троса в
проушине.
Проверить правильность установки сцепной тяги с шаровой
опорой
● Зеленый маркер на поворот‐ ной ручке должен быть совме‐
щен с зеленым маркером на
сцепной тяге с шаровой
опорой.
● Между поворотной ручкой и сцепной тягой с шаровой
опорой зазора быть не должно.
● Сцепная тяга с шаровой опорой должна быть плотно
зафиксирована в отверстии.
● Сцепная тяга с шаровой опорой должна быть заблоки‐
рована, а ключ следует
извлечь.9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если устройство
установлено неправильно,
обратитесь за помощью на
станцию техобслуживания.
Снятие сцепной тяги с шаровой
опорой
Снять защитную крышку и поворо‐
том ключа в положение c разбло‐
кировать сцепную тягу с шаровой
опорой.
Потянуть наружу поворотную ручку
и повернуть ее по часовой стрелке
до упора. Вытянуть вниз сцепную
тягу с шаровой опорой.
Вставить в отверстие уплотнитель‐ ную заглушку.
Откиньте соединительное гнездо.

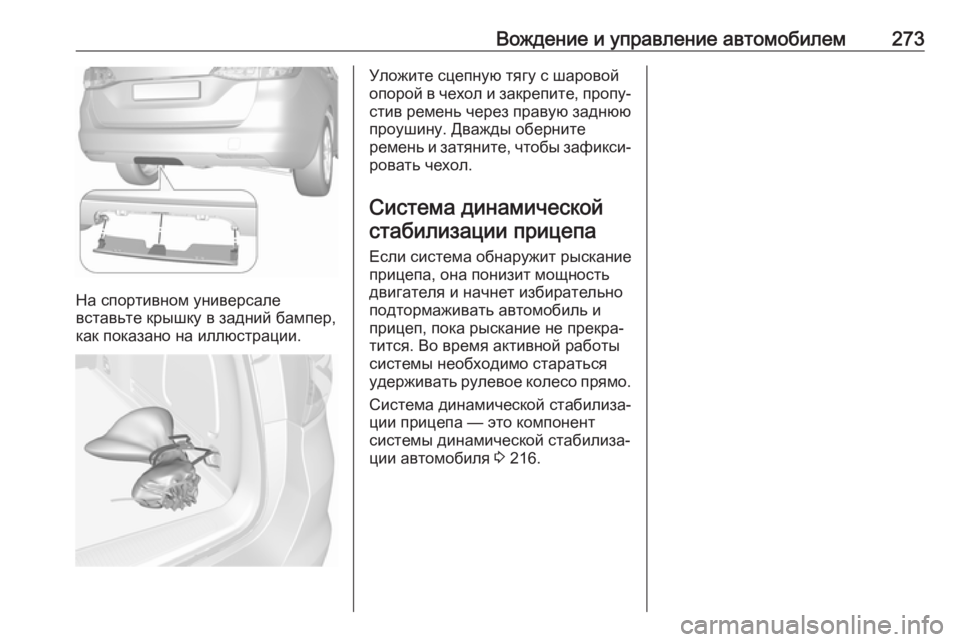

Вождение и управление автомобилем273
На спортивном универсале
вставьте крышку в задний бампер,
как показано на иллюстрации.
Уложите сцепную тягу с шаровой
опорой в чехол и закрепите, пропу‐ стив ремень через правую заднюю
проушину. Дважды оберните
ремень и затяните, чтобы зафикси‐ ровать чехол.
Система динамической стабилизации прицепа
Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа — это компонент
системы динамической стабилиза‐
ции автомобиля 3 216.

274Уход за автомобилемУход за
автомобилемОбщая информация .................275
Аксессуары и модернизация автомобиля ........................... 275
Хранение автомобиля ...........275
Утилизация отработавшего срок службы автомобиля .....276
Проверка автомобиля ..............276
Выполнение работ .................276
Капот ....................................... 277
Моторное масло ....................277
Охлаждающая жидкость двигателя .............................. 279
Жидкость омывателя ............279
Тормозная система ...............280
Тормозная жидкость ..............280
Аккумуляторная батарея автомобиля ........................... 280
Удаление воздуха из дизельной топливной
системы ................................. 282
Замена щеток стеклоочистителя .................283
Замена ламп ............................. 283
Галогенные фары ..................283Передние противотуманные
фары ...................................... 285
Задние фонари ......................286
Повторители указателя поворота ................................ 293
Освещение номерного знака 293
Освещение салона ................294
Подсветка приборной панели ................................... 294
Электрооборудование .............295
Предохранители ....................295
Блок предохранителей в
моторном отсеке ...................296
Блок предохранителей в приборной панели ................298
Блок предохранителей в багажном отделении ............300
Автомобильный инструмент ...302
Инструмент ............................. 302
Колеса и шины ......................... 303
Зимние шины ......................... 303
Обозначение шин ..................304
Давление в шинах .................304
Система контроля давления в шинах ..................................... 306
Глубина протектора ...............310
Изменение размера шин и колес ...................................... 311
Колпаки колес ........................ 311Цепи противоскольжения ...... 311
Комплект для ремонта шин ... 312
Смена колеса ......................... 316
Запасное колесо ....................317
Запуск от дополнительной
АКБ ............................................ 322
Буксировка ................................ 324
Буксировка автомобиля ........324
Буксировка другого автомобиля ........................... 325
Внешний вид ............................ 326
Уход за автомобилем ............326
Уход за салоном ....................328

Уход за автомобилем275Общая информацияАксессуары и
модернизация автомобиля
Мы рекомендуем использовать
фирменные запчасти и принадлеж‐
ности и детали, разрешенные к
применению заводом-изготовите‐
лем конкретно для автомобиля
вашего типа. Мы не разрешаем
применение и не предоставляем
гарантий надежности другой
продукции - даже если она
официально сертифицирована.
Любые изменения конструкции,
переделки и другие отклонения от
стандартной комплектации авто‐
мобиля (в том числе изменение
программного обеспечения или
электронных блоков управления)
могут привести к утрате фирмен‐
ной гарантии Opel. Кроме того,
такие изменения могут повлиять на
работу систем помощи водителю,
отразиться на расходе топлива,
выбросе CO 2 и других вредных
веществ, а это приведет к тому, чтоавтомобиль перестанет соответ‐
ствовать характеристикам,
заявленным в разрешении на эксп‐ луатацию транспортного средства,
и сертификат регистрации автомо‐
биля утратит свою силу.Внимание
Во время транспортировки
автомобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
● Вымойте автомобиль и нане‐ сите воск.
● Проверьте слой воска в мотор‐
ном отсеке и на днище автомо‐
биля.
● Очистить и произвести консер‐
вацию резиновых уплотнений.
● Полностью заправьте топлив‐ ный бак.
● Заменить моторное масло.
● Слить жидкость из бачка омывателя.
● Проверить свойства защиты от
замерзания и антикоррозион‐
ной защиты у охлаждающей
жидкости.
● Установите давление в шинах, указанное для полной
загрузки.
● Припарковать автомобиль в сухом хорошо проветривае‐
мом месте. Включите первую
передачу или задний ход или
установите селектор передач в
положение Р. Примите меры,
чтобы автомобиль не скаты‐
вался.
● Стояночный тормоз не затяги‐ вать.

276Уход за автомобилем● Открыть капот, закрыть вседвери и запереть автомобиль.
● Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Вод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
● Подключите зажим к минусо‐ вой клемме аккумуляторнойбатареи автомобиля. Вклю‐
чите электростеклоподъем‐
ники.
● Проверьте давление в шинах.
● Заполните бачок стеклоомыва‐
теля.
● Проверьте уровень моторного масла.
● Проверьте уровень охлаждаю‐ щей жидкости.
● При необходимости устано‐ вите на место номерной знак.Утилизация
отработавшего срокслужбы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая
утилизация предусмотрена законо‐ дательством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐ ном зажигании.

Уход за автомобилем2779Опасность
В системе зажигания исполь‐
зуется высокое напряжение. Не
касайтесь этих узлов.
Капот
Открывание
Потяните за отжимной рычаг и
верните его в исходное положение.
Сдвиньте предохранительную
защелку вбок к левой стороне авто‐
мобиля и откройте капот.
Установите опору капота.
Если в режиме Autostop будет
открыта крышка капота, двигатель
будет запущен автоматически из
соображений безопасности.
Закрывание Перед тем как закрыть капот,
уложите опору в держатель.
Опустите капот и дайте ему упасть
с небольшой высоты (20-25 см) и
зафиксироваться защелкой.
Убедитесь, что капот защелкнулся.Внимание
Не прижимайте капот в защелку, чтобы не образовались
вмятины.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения
двигателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 332.

278Уход за автомобилемМаксимальный расход моторного
масла составляет 0,6 литра на
1000 км.
Автомобиль должен стоять на
ровной поверхности. Двигатель
должен быть прогрет до рабочей
температуры и выключен не менее, чем за пять минут до проверки.
Выньте щуп, протрите его,
вставьте до упора, затем снова выньте и проверьте уровень
масла.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.
Уровень моторного масла не
должен быть выше верхней
отметки MAX на щупе.
Мы рекомендуем заливать то же
масло, которое использовалось
при последней замене.Внимание
Пролитое моторное масло следует немедленно вытереть.
Внимание
Излишки масла необходимо
слить или откачать. Если
уровень масла выше макси‐
мально допустимого, не запу‐
скайте двигатель и обратитесь в сервисный центр.
Заправочные емкости 3 345.
Установите крышку ровно и затя‐
ните ее.
