OPEL ASTRA K 2020 Instruksjonsbok

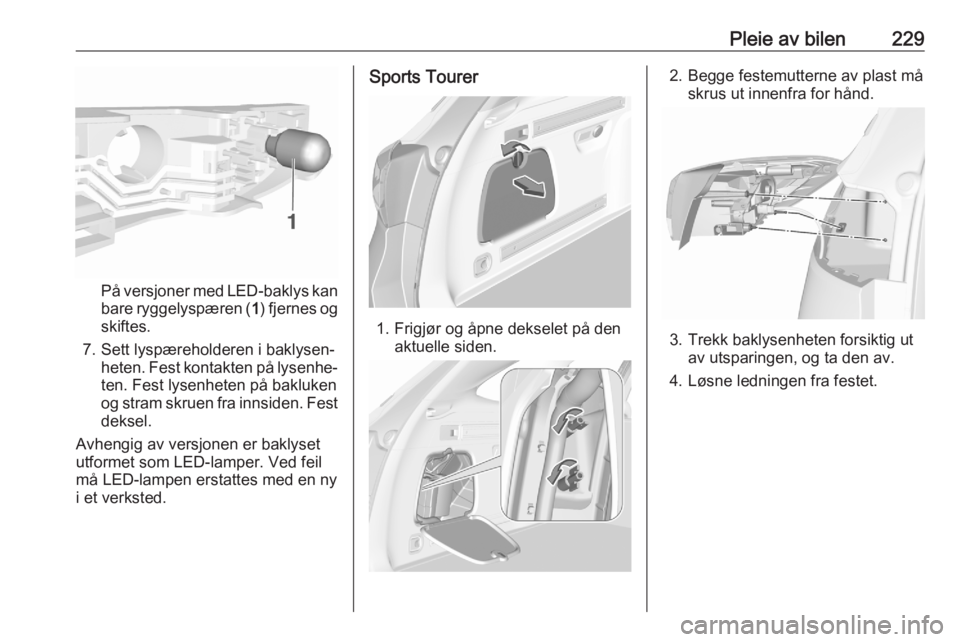

Pleie av bilen229
På versjoner med LED-baklys kan
bare ryggelyspæren ( 1) fjernes og
skiftes.
7. Sett lyspæreholderen i baklysen‐ heten. Fest kontakten på lysenhe‐ten. Fest lysenheten på bakluken
og stram skruen fra innsiden. Fest deksel.
Avhengig av versjonen er baklyset utformet som LED-lamper. Ved feil må LED-lampen erstattes med en ny
i et verksted.
Sports Tourer
1. Frigjør og åpne dekselet på den aktuelle siden.
2. Begge festemutterne av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Løsne ledningen fra festet.

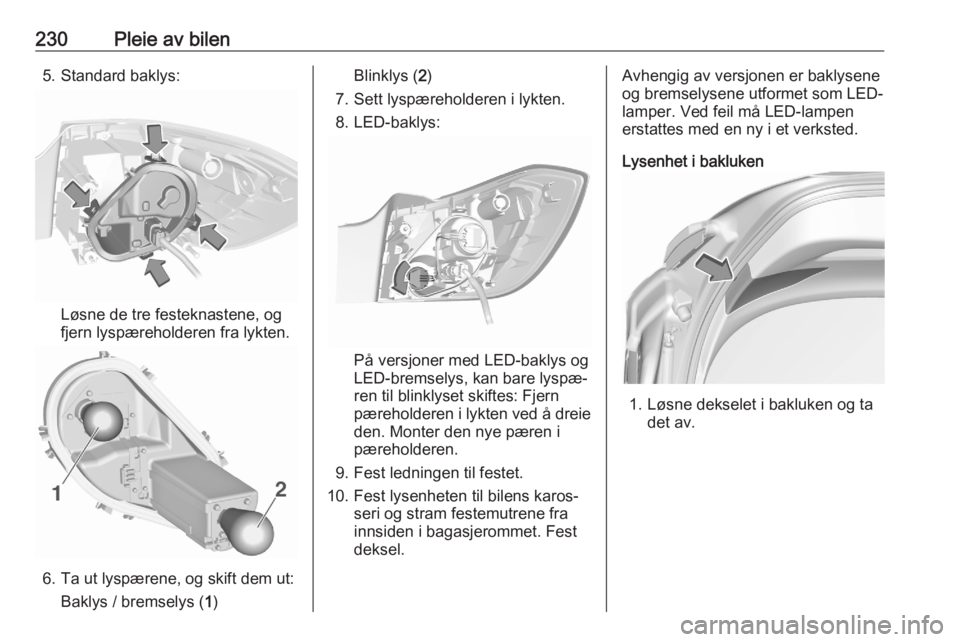

230Pleie av bilen5. Standard baklys:
Løsne de tre festeknastene, og
fjern lyspæreholderen fra lykten.
6. Ta ut lyspærene, og skift dem ut:
Baklys / bremselys ( 1)
Blinklys ( 2)
7. Sett lyspæreholderen i lykten.
8. LED-baklys:
På versjoner med LED-baklys og LED-bremselys, kan bare lyspæ‐
ren til blinklyset skiftes: Fjern
pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
9. Fest ledningen til festet.
10. Fest lysenheten til bilens karos‐ seri og stram festemutrene fra
innsiden i bagasjerommet. Fest
deksel.
Avhengig av versjonen er baklysene og bremselysene utformet som LED-
lamper. Ved feil må LED-lampen
erstattes med en ny i et verksted.
Lysenhet i bakluken
1. Løsne dekselet i bakluken og ta det av.

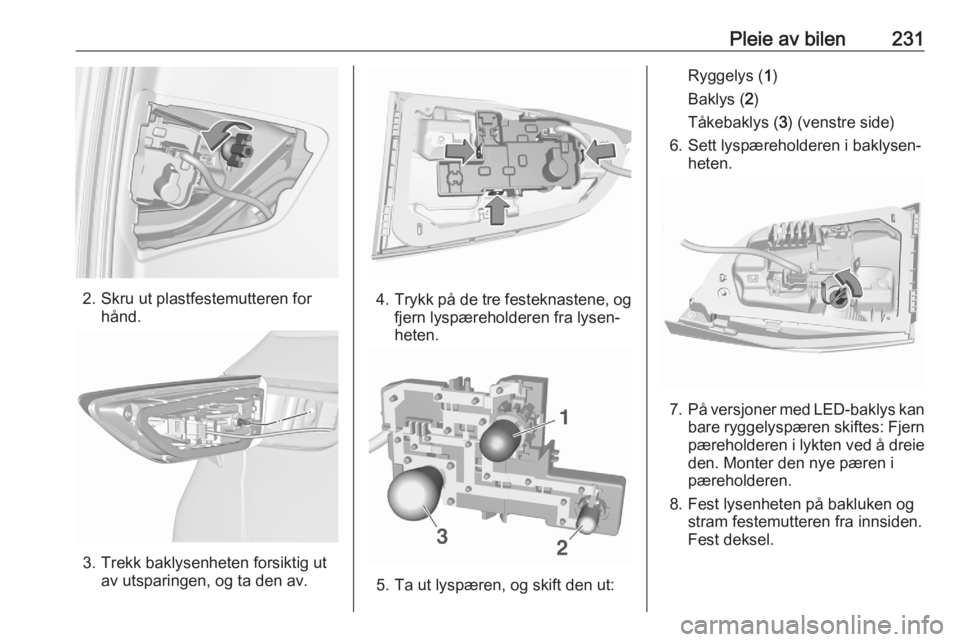

Pleie av bilen231
2. Skru ut plastfestemutteren forhånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4.Trykk på de tre festeknastene, og
fjern lyspæreholderen fra lysen‐
heten.
5. Ta ut lyspæren, og skift den ut:
Ryggelys ( 1)
Baklys ( 2)
Tåkebaklys ( 3) (venstre side)
6. Sett lyspæreholderen i baklysen‐ heten.
7.På versjoner med LED-baklys kan
bare ryggelyspæren skiftes: Fjern pæreholderen i lykten ved å dreie
den. Monter den nye pæren i
pæreholderen.
8. Fest lysenheten på bakluken og stram festemutteren fra innsiden.
Fest deksel.

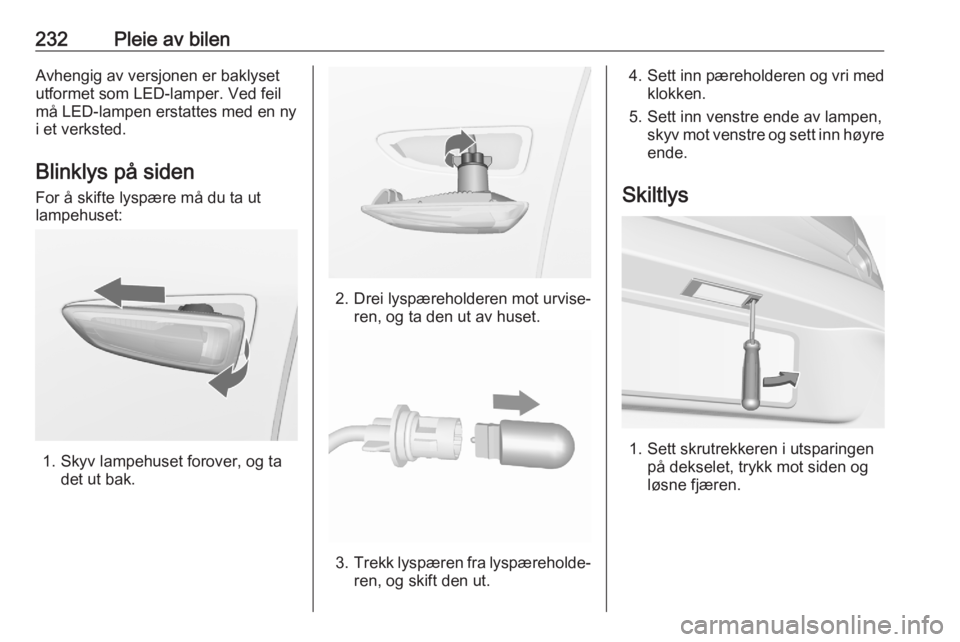

232Pleie av bilenAvhengig av versjonen er baklyset
utformet som LED-lamper. Ved feil
må LED-lampen erstattes med en ny
i et verksted.
Blinklys på siden
For å skifte lyspære må du ta ut
lampehuset:
1. Skyv lampehuset forover, og ta det ut bak.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.

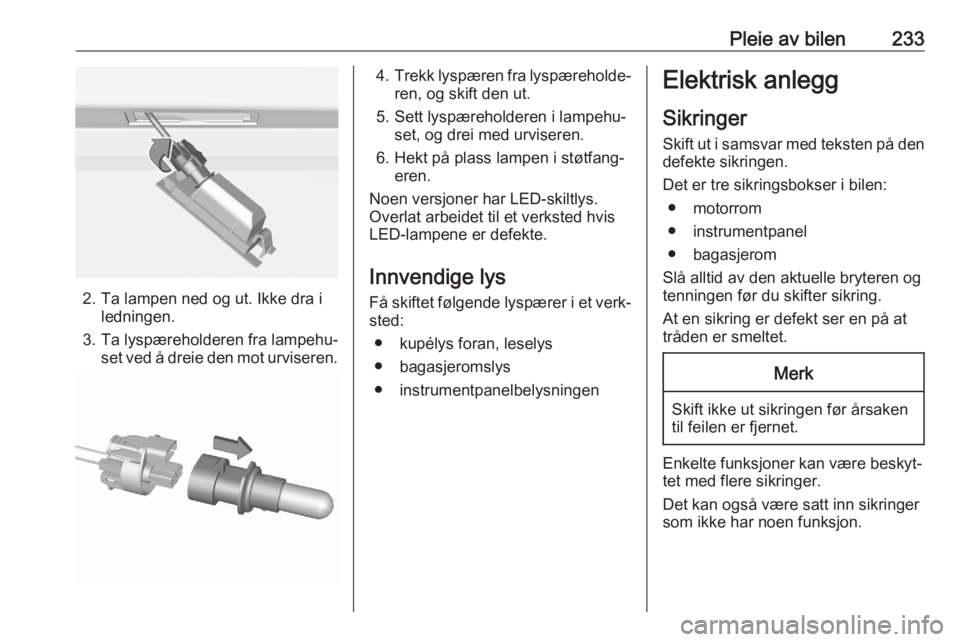

Pleie av bilen233
2. Ta lampen ned og ut. Ikke dra iledningen.
3. Ta lyspæreholderen fra lampehu‐ set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Noen versjoner har LED-skiltlys. Overlat arbeidet til et verksted hvis
LED-lampene er defekte.
Innvendige lys
Få skiftet følgende lyspærer i et verk‐
sted:
● kupélys foran, leselys
● bagasjeromslys
● instrumentpanelbelysningenElektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ● motorrom
● instrumentpanel
● bagasjerom
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet.Merk
Skift ikke ut sikringen før årsaken
til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

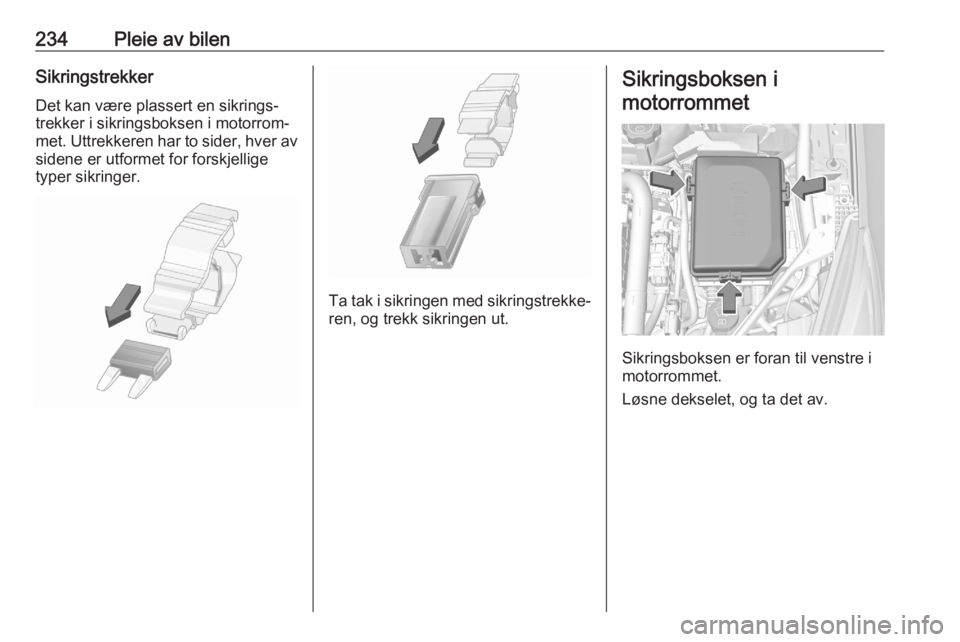

234Pleie av bilenSikringstrekkerDet kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met. Uttrekkeren har to sider, hver av
sidene er utformet for forskjellige
typer sikringer.
Ta tak i sikringen med sikringstrekke‐
ren, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og ta det av.

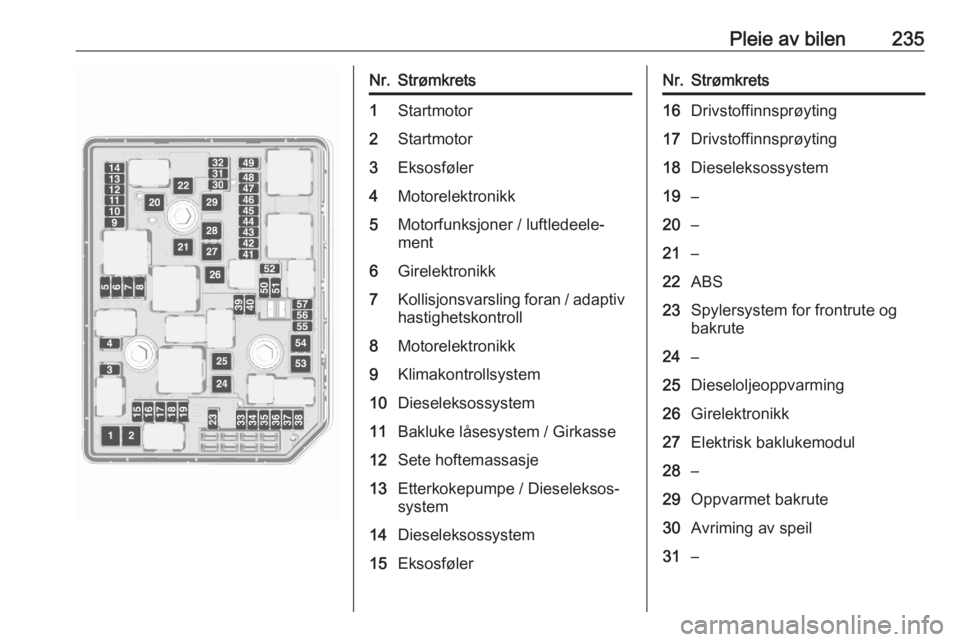

Pleie av bilen235Nr.Strømkrets1Startmotor2Startmotor3Eksosføler4Motorelektronikk5Motorfunksjoner / luftledeele‐
ment6Girelektronikk7Kollisjonsvarsling foran / adaptiv
hastighetskontroll8Motorelektronikk9Klimakontrollsystem10Dieseleksossystem11Bakluke låsesystem / Girkasse12Sete hoftemassasje13Etterkokepumpe / Dieseleksos‐
system14Dieseleksossystem15EksosfølerNr.Strømkrets16Drivstoffinnsprøyting17Drivstoffinnsprøyting18Dieseleksossystem19–20–21–22ABS23Spylersystem for frontrute og
bakrute24–25Dieseloljeoppvarming26Girelektronikk27Elektrisk baklukemodul28–29Oppvarmet bakrute30Avriming av speil31–

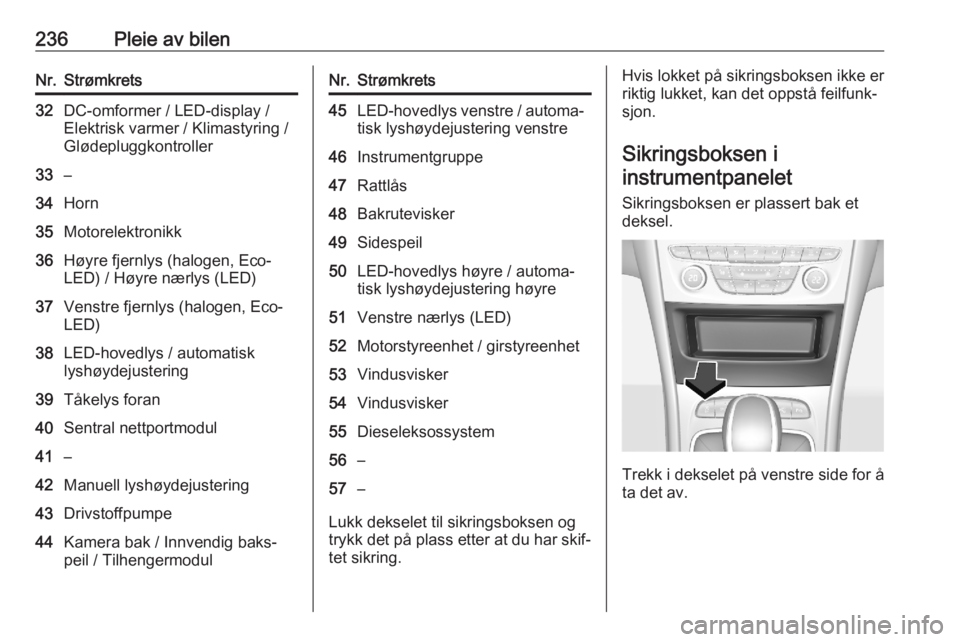

236Pleie av bilenNr.Strømkrets32DC-omformer / LED-display /
Elektrisk varmer / Klimastyring /
Glødepluggkontroller33–34Horn35Motorelektronikk36Høyre fjernlys (halogen, Eco-
LED) / Høyre nærlys (LED)37Venstre fjernlys (halogen, Eco-
LED)38LED-hovedlys / automatisk
lyshøydejustering39Tåkelys foran40Sentral nettportmodul41–42Manuell lyshøydejustering43Drivstoffpumpe44Kamera bak / Innvendig baks‐
peil / TilhengermodulNr.Strømkrets45LED-hovedlys venstre / automa‐
tisk lyshøydejustering venstre46Instrumentgruppe47Rattlås48Bakrutevisker49Sidespeil50LED-hovedlys høyre / automa‐
tisk lyshøydejustering høyre51Venstre nærlys (LED)52Motorstyreenhet / girstyreenhet53Vindusvisker54Vindusvisker55Dieseleksossystem56–57–
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i instrumentpanelet
Sikringsboksen er plassert bak et
deksel.
Trekk i dekselet på venstre side for å
ta det av.

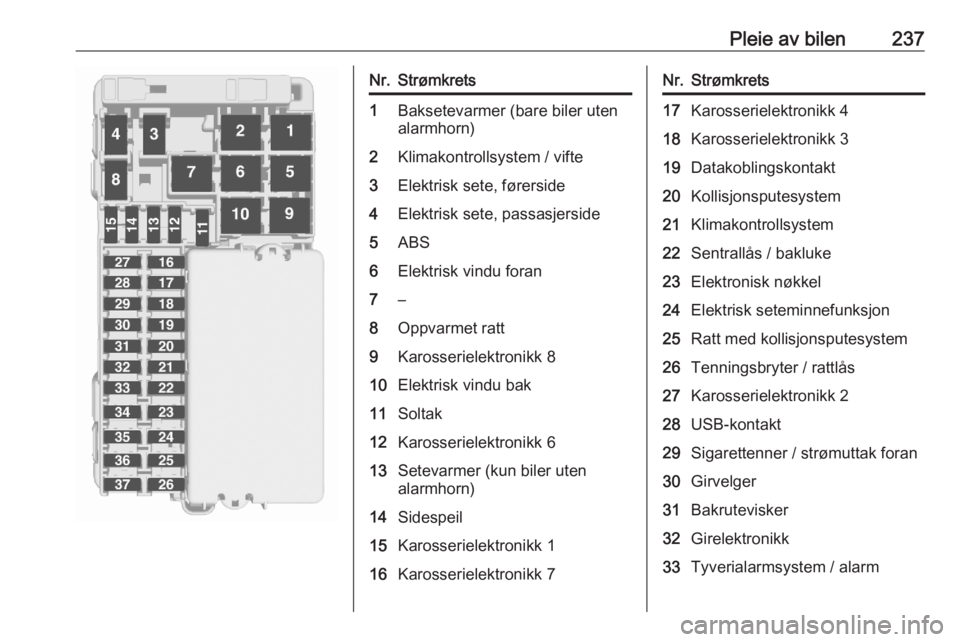

Pleie av bilen237Nr.Strømkrets1Baksetevarmer (bare biler uten
alarmhorn)2Klimakontrollsystem / vifte3Elektrisk sete, førerside4Elektrisk sete, passasjerside5ABS6Elektrisk vindu foran7–8Oppvarmet ratt9Karosserielektronikk 810Elektrisk vindu bak11Soltak12Karosserielektronikk 613Setevarmer (kun biler uten
alarmhorn)14Sidespeil15Karosserielektronikk 116Karosserielektronikk 7Nr.Strømkrets17Karosserielektronikk 418Karosserielektronikk 319Datakoblingskontakt20Kollisjonsputesystem21Klimakontrollsystem22Sentrallås / bakluke23Elektronisk nøkkel24Elektrisk seteminnefunksjon25Ratt med kollisjonsputesystem26Tenningsbryter / rattlås27Karosserielektronikk 228USB-kontakt29Sigarettenner / strømuttak foran30Girvelger31Bakrutevisker32Girelektronikk33Tyverialarmsystem / alarm

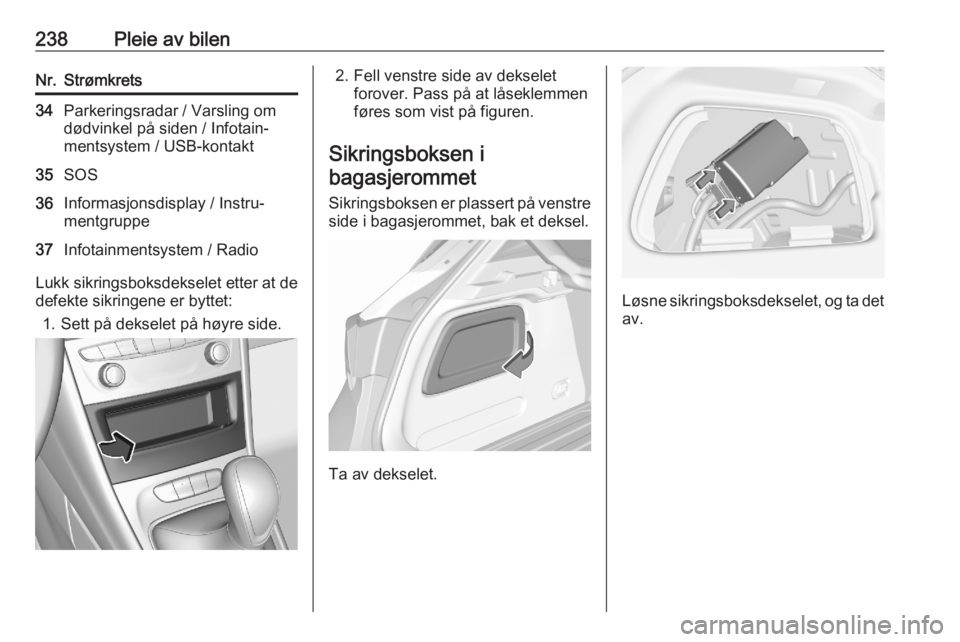

238Pleie av bilenNr.Strømkrets34Parkeringsradar / Varsling om
dødvinkel på siden / Infotain‐
mentsystem / USB-kontakt35SOS36Informasjonsdisplay / Instru‐
mentgruppe37Infotainmentsystem / Radio
Lukk sikringsboksdekselet etter at de defekte sikringene er byttet:
1. Sett på dekselet på høyre side.
2. Fell venstre side av dekselet forover. Pass på at låseklemmen
føres som vist på figuren.
Sikringsboksen i bagasjerommet
Sikringsboksen er plassert på venstre side i bagasjerommet, bak et deksel.
Ta av dekselet.
Løsne sikringsboksdekselet, og ta det av.
