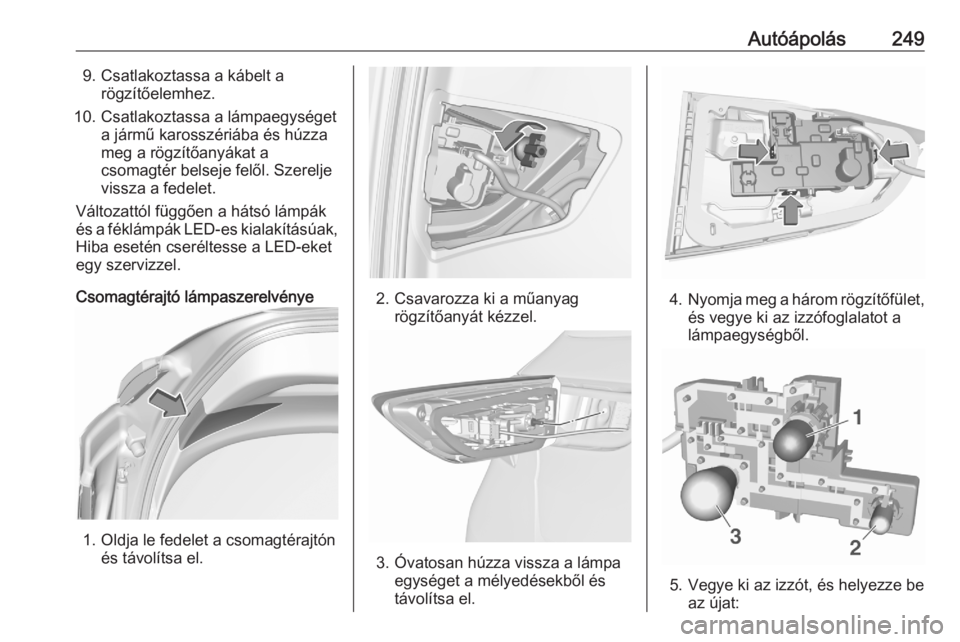

Autóápolás2499. Csatlakoztassa a kábelt arögzítőelemhez.
10. Csatlakoztassa a lámpaegységet a jármű karosszériába és húzza
meg a rögzítőanyákat a
csomagtér belseje felől. Szerelje
vissza a fedelet.
Változattól függően a hátsó lámpák és a féklámpák LED-es kialakításúak,
Hiba esetén cseréltesse a LED-eket
egy szervizzel.
Csomagtérajtó lámpaszerelvénye
1. Oldja le fedelet a csomagtérajtón és távolítsa el.
2. Csavarozza ki a műanyag rögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a három rögzítőfület,
és vegye ki az izzófoglalatot a
lámpaegységből.
5. Vegye ki az izzót, és helyezze be az újat:

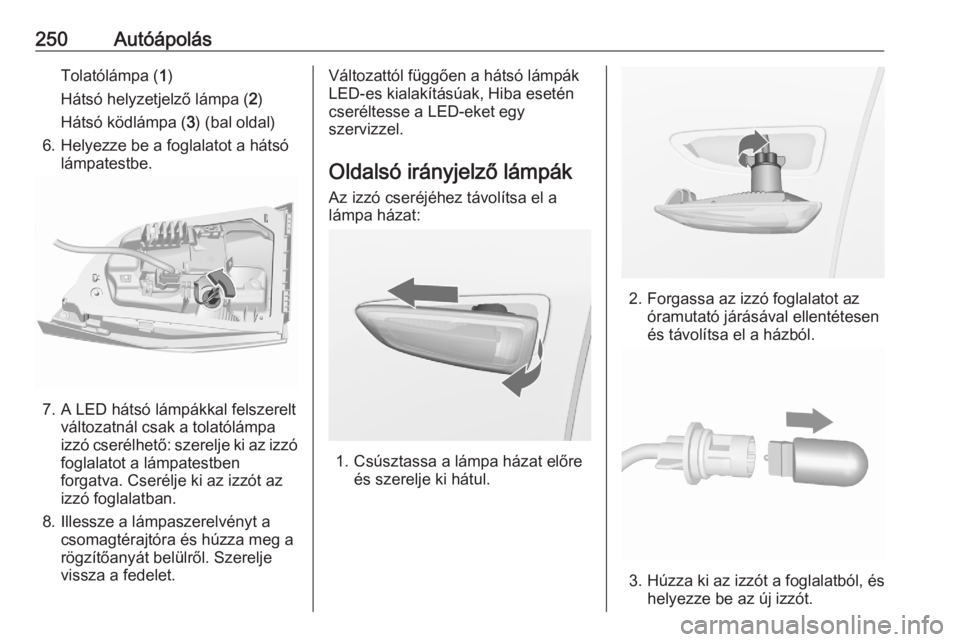

250AutóápolásTolatólámpa (1)
Hátsó helyzetjelző lámpa ( 2)
Hátsó ködlámpa ( 3) (bal oldal)
6. Helyezze be a foglalatot a hátsó lámpatestbe.
7. A LED hátsó lámpákkal felszereltváltozatnál csak a tolatólámpa
izzó cserélhető: szerelje ki az izzó
foglalatot a lámpatestben
forgatva. Cserélje ki az izzót az
izzó foglalatban.
8. Illessze a lámpaszerelvényt a csomagtérajtóra és húzza meg a
rögzítőanyát belülről. Szerelje
vissza a fedelet.
Változattól függően a hátsó lámpák LED-es kialakításúak, Hiba esetén
cseréltesse a LED-eket egy
szervizzel.
Oldalsó irányjelző lámpákAz izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpa házat előre és szerelje ki hátul.
2. Forgassa az izzó foglalatot azóramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.

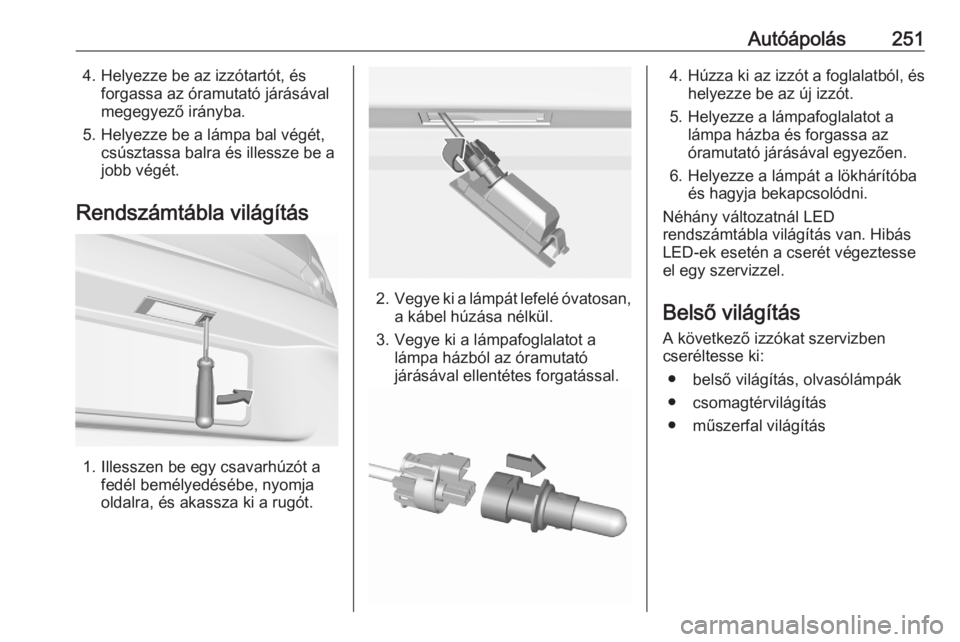

Autóápolás2514. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Néhány változatnál LED
rendszámtábla világítás van. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás
A következő izzókat szervizben
cseréltesse ki:
● belső világítás, olvasólámpák● csomagtérvilágítás
● műszerfal világítás

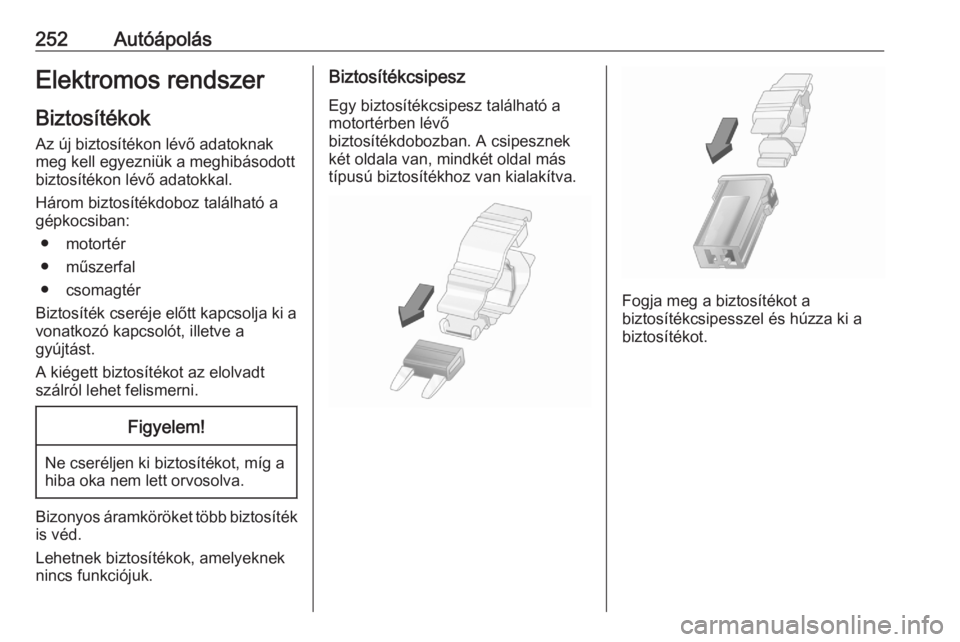

252AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
● csomagtér
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni.Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban. A csipesznek
két oldala van, mindkét oldal más
típusú biztosítékhoz van kialakítva.
Fogja meg a biztosítékot a
biztosítékcsipesszel és húzza ki a biztosítékot.

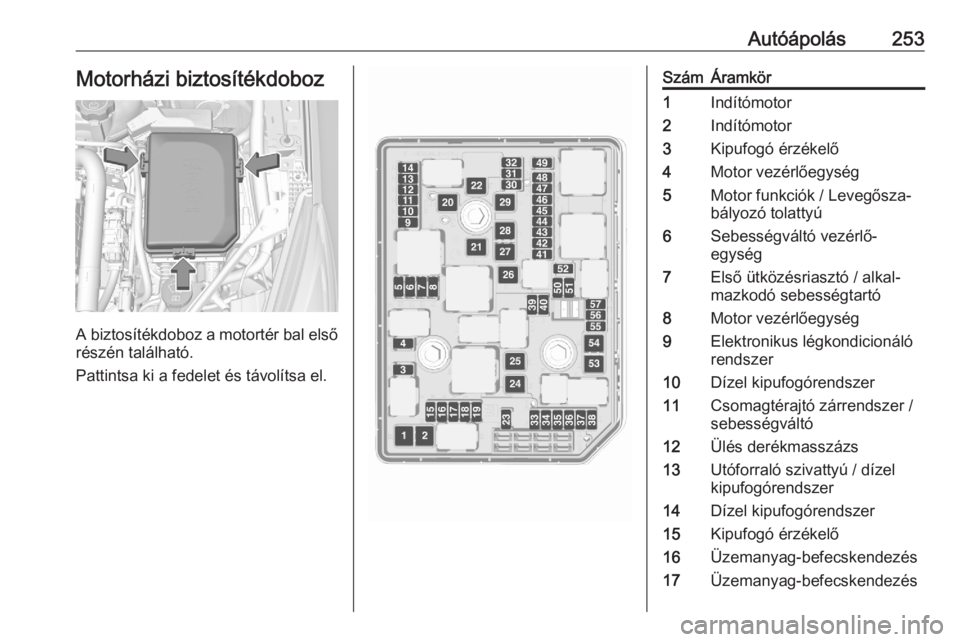

Autóápolás253Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
SzámÁramkör1Indítómotor2Indítómotor3Kipufogó érzékelő4Motor vezérlőegység5Motor funkciók / Levegősza‐
bályozó tolattyú6Sebességváltó vezérlő‐
egység7Első ütközésriasztó / alkal‐
mazkodó sebességtartó8Motor vezérlőegység9Elektronikus légkondicionáló
rendszer10Dízel kipufogórendszer11Csomagtérajtó zárrendszer /
sebességváltó12Ülés derékmasszázs13Utóforraló szivattyú / dízel
kipufogórendszer14Dízel kipufogórendszer15Kipufogó érzékelő16Üzemanyag-befecskendezés17Üzemanyag-befecskendezés

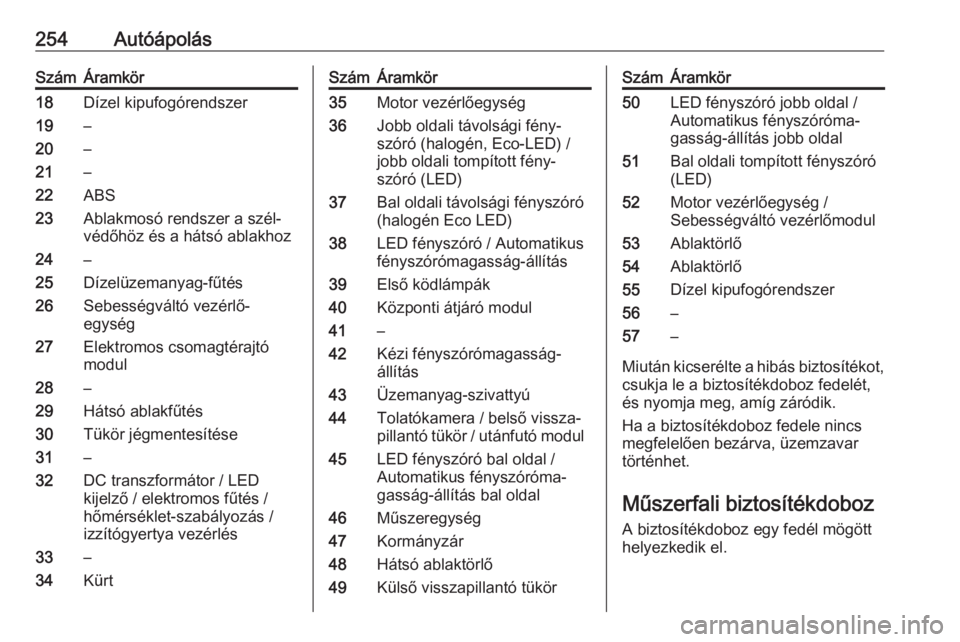

254AutóápolásSzámÁramkör18Dízel kipufogórendszer19–20–21–22ABS23Ablakmosó rendszer a szél‐
védőhöz és a hátsó ablakhoz24–25Dízelüzemanyag-fűtés26Sebességváltó vezérlő‐
egység27Elektromos csomagtérajtó
modul28–29Hátsó ablakfűtés30Tükör jégmentesítése31–32DC transzformátor / LED
kijelző / elektromos fűtés /
hőmérséklet-szabályozás /
izzítógyertya vezérlés33–34KürtSzámÁramkör35Motor vezérlőegység36Jobb oldali távolsági fény‐
szóró (halogén, Eco-LED) /
jobb oldali tompított fény‐
szóró (LED)37Bal oldali távolsági fényszóró
(halogén Eco LED)38LED fényszóró / Automatikus
fényszórómagasság-állítás39Első ködlámpák40Központi átjáró modul41–42Kézi fényszórómagasság-
állítás43Üzemanyag-szivattyú44Tolatókamera / belső vissza‐
pillantó tükör / utánfutó modul45LED fényszóró bal oldal /
Automatikus fényszóróma‐
gasság-állítás bal oldal46Műszeregység47Kormányzár48Hátsó ablaktörlő49Külső visszapillantó tükörSzámÁramkör50LED fényszóró jobb oldal /
Automatikus fényszóróma‐
gasság-állítás jobb oldal51Bal oldali tompított fényszóró
(LED)52Motor vezérlőegység /
Sebességváltó vezérlőmodul53Ablaktörlő54Ablaktörlő55Dízel kipufogórendszer56–57–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

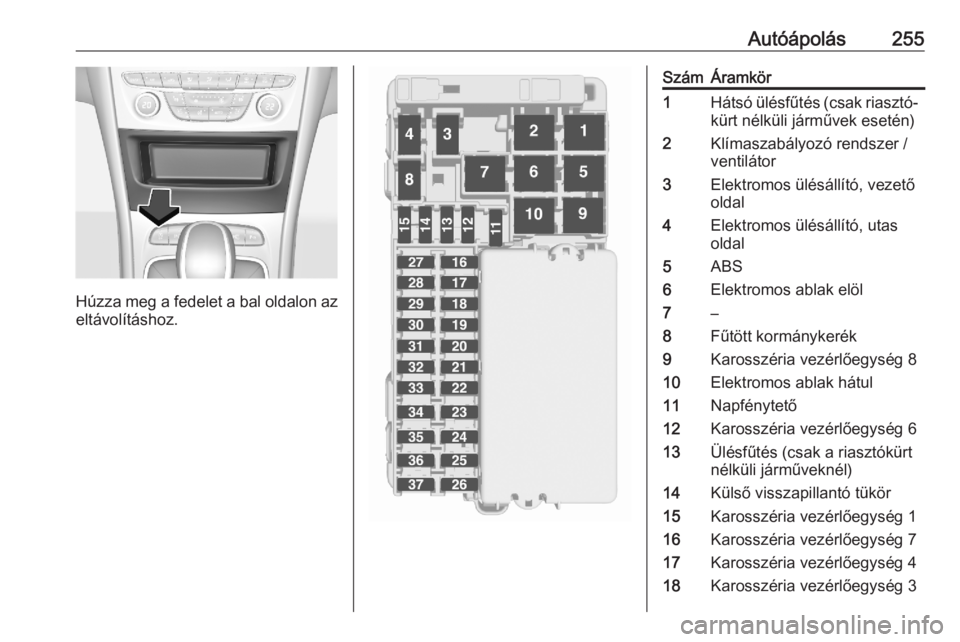

Műszerfali biztosítékdoboz A biztosítékdoboz egy fedél mögött
helyezkedik el.

Autóápolás255
Húzza meg a fedelet a bal oldalon az
eltávolításhoz.
SzámÁramkör1Hátsó ülésfűtés (csak riasztó‐ kürt nélküli járművek esetén)2Klímaszabályozó rendszer /
ventilátor3Elektromos ülésállító, vezető
oldal4Elektromos ülésállító, utas
oldal5ABS6Elektromos ablak elöl7–8Fűtött kormánykerék9Karosszéria vezérlőegység 810Elektromos ablak hátul11Napfénytető12Karosszéria vezérlőegység 613Ülésfűtés (csak a riasztókürt
nélküli járműveknél)14Külső visszapillantó tükör15Karosszéria vezérlőegység 116Karosszéria vezérlőegység 717Karosszéria vezérlőegység 418Karosszéria vezérlőegység 3

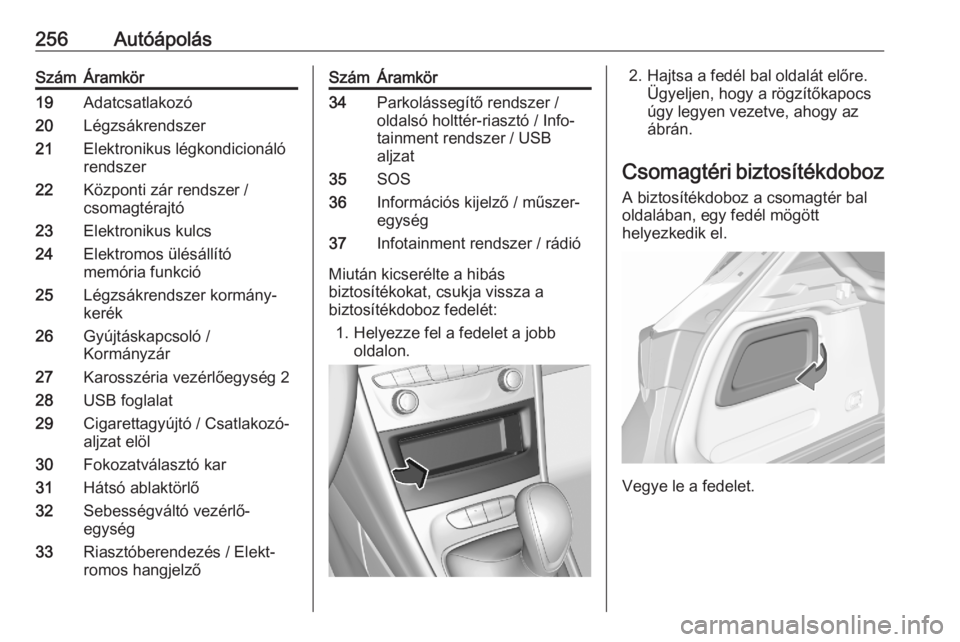

256AutóápolásSzámÁramkör19Adatcsatlakozó20Légzsákrendszer21Elektronikus légkondicionáló
rendszer22Központi zár rendszer /
csomagtérajtó23Elektronikus kulcs24Elektromos ülésállító
memória funkció25Légzsákrendszer kormány‐
kerék26Gyújtáskapcsoló /
Kormányzár27Karosszéria vezérlőegység 228USB foglalat29Cigarettagyújtó / Csatlakozó-
aljzat elöl30Fokozatválasztó kar31Hátsó ablaktörlő32Sebességváltó vezérlő‐
egység33Riasztóberendezés / Elekt‐
romos hangjelzőSzámÁramkör34Parkolássegítő rendszer /
oldalsó holttér-riasztó / Info‐
tainment rendszer / USB
aljzat35SOS36Információs kijelző / műszer‐ egység37Infotainment rendszer / rádió
Miután kicserélte a hibás
biztosítékokat, csukja vissza a
biztosítékdoboz fedelét:
1. Helyezze fel a fedelet a jobb oldalon.
2. Hajtsa a fedél bal oldalát előre.Ügyeljen, hogy a rögzítőkapocs
úgy legyen vezetve, ahogy az
ábrán.
Csomagtéri biztosítékdoboz A biztosítékdoboz a csomagtér baloldalában, egy fedél mögött
helyezkedik el.
Vegye le a fedelet.

Autóápolás257

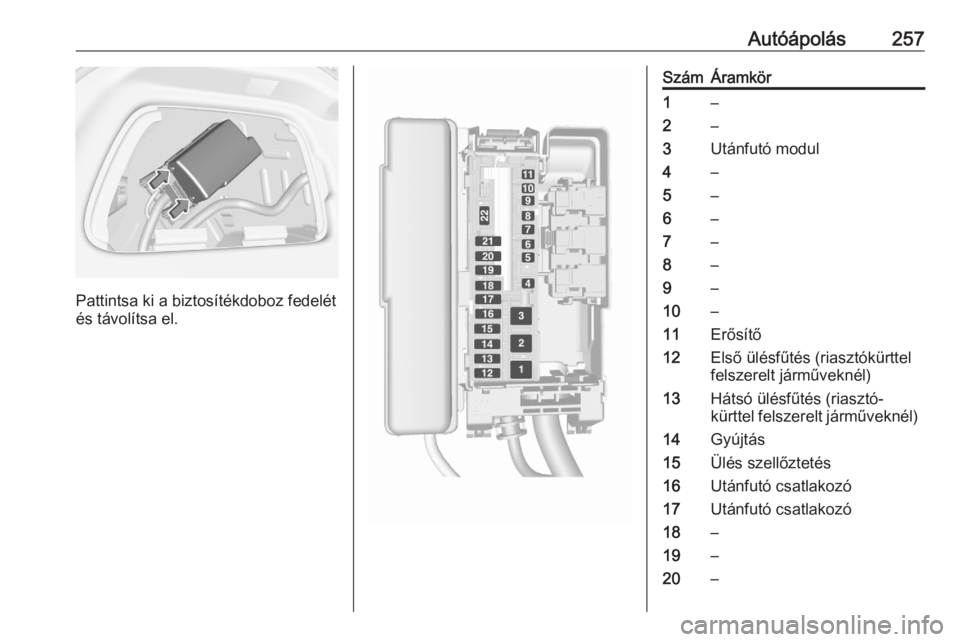

Pattintsa ki a biztosítékdoboz fedelét
és távolítsa el.
SzámÁramkör1–2–3Utánfutó modul4–5–6–7–8–9–10–11Erősítő12Első ülésfűtés (riasztókürttel
felszerelt járműveknél)13Hátsó ülésfűtés (riasztó‐
kürttel felszerelt járműveknél)14Gyújtás15Ülés szellőztetés16Utánfutó csatlakozó17Utánfutó csatlakozó18–19–20–

258AutóápolásSzámÁramkör21Elektromos hátsó ülés
lehajtás22–
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.

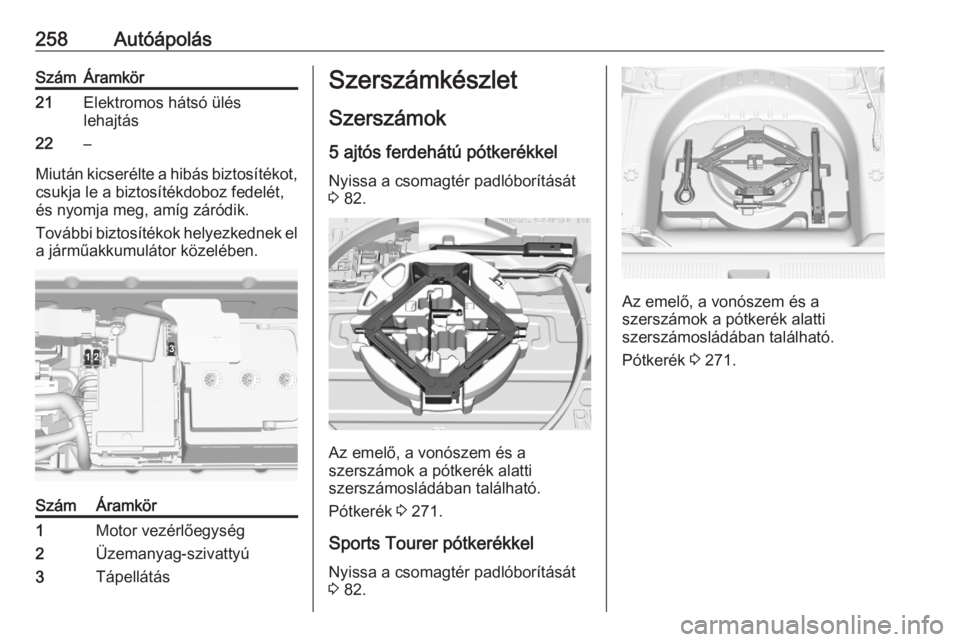

További biztosítékok helyezkednek el
a járműakkumulátor közelében.
SzámÁramkör1Motor vezérlőegység2Üzemanyag-szivattyú3TápellátásSzerszámkészlet
Szerszámok 5 ajtós ferdehátú pótkerékkel Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem és a
szerszámok a pótkerék alatti
szerszámosládában található.
Pótkerék 3 271.
Sports Tourer pótkerékkel
Nyissa a csomagtér padlóborítását
3 82.
Az emelő, a vonószem és a
szerszámok a pótkerék alatti
szerszámosládában található.
Pótkerék 3 271.
