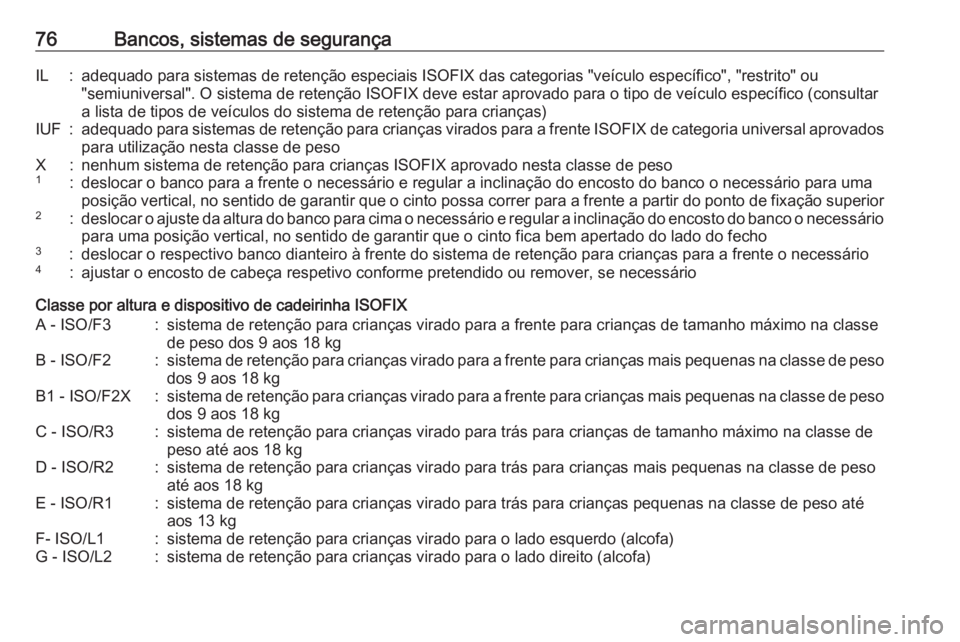

76Bancos, sistemas de segurançaIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou
"semiuniversal". O sistema de retenção ISOFIX deve estar aprovado para o tipo de veículo específico (consultar a lista de tipos de veículos do sistema de retenção para crianças)IUF:adequado para sistemas de retenção para crianças virados para a frente ISOFIX de categoria universal aprovados para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado nesta classe de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para umaposição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe de peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso
até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kgF- ISO/L1:sistema de retenção para crianças virado para o lado esquerdo (alcofa)G - ISO/L2:sistema de retenção para crianças virado para o lado direito (alcofa)

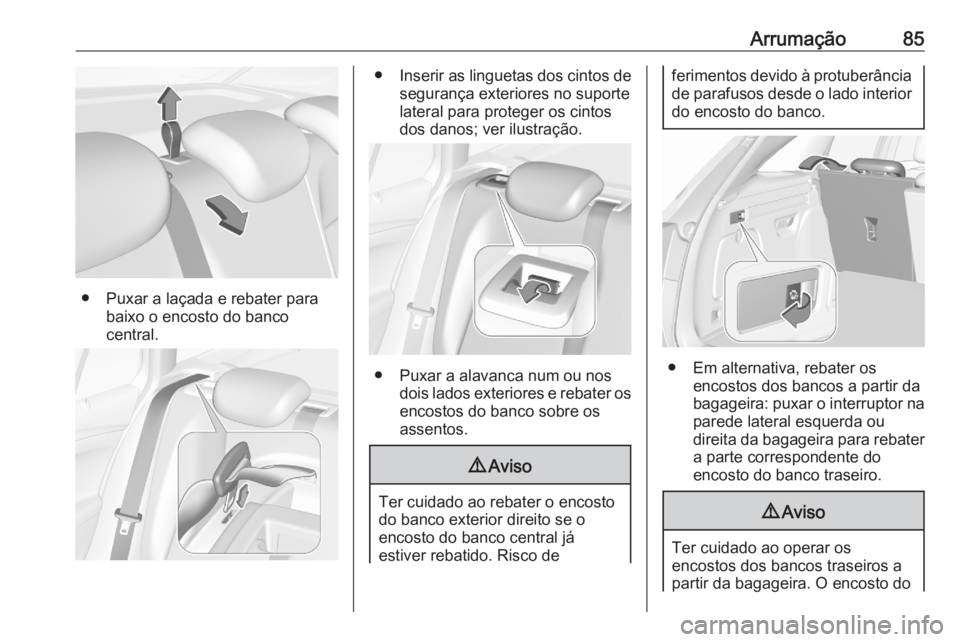

Arrumação85
● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Inserir as linguetas dos cintos de
segurança exteriores no suporte
lateral para proteger os cintos
dos danos; ver ilustração.
● Puxar a alavanca num ou nos dois lados exteriores e rebater os
encostos do banco sobre os
assentos.
9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os encostos dos bancos a partir da
bagageira: puxar o interruptor na parede lateral esquerda ou
direita da bagageira para rebater
a parte correspondente do
encosto do banco traseiro.
9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do

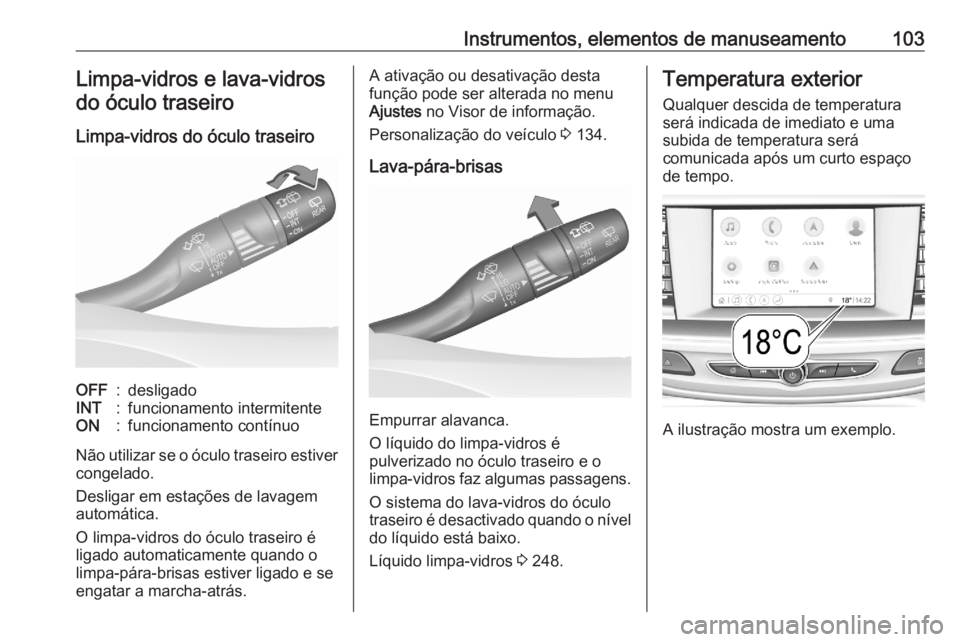

Instrumentos, elementos de manuseamento103Limpa-vidros e lava-vidrosdo óculo traseiro
Limpa-vidros do óculo traseiroOFF:desligadoINT:funcionamento intermitenteON:funcionamento contínuo
Não utilizar se o óculo traseiro estiver congelado.
Desligar em estações de lavagem
automática.
O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
limpa-pára-brisas estiver ligado e se
engatar a marcha-atrás.
A ativação ou desativação desta
função pode ser alterada no menu
Ajustes no Visor de informação.
Personalização do veículo 3 134.
Lava-pára-brisas
Empurrar alavanca.
O líquido do limpa-vidros é
pulverizado no óculo traseiro e o limpa-vidros faz algumas passagens.
O sistema do lava-vidros do óculo
traseiro é desactivado quando o nível
do líquido está baixo.
Líquido limpa-vidros 3 248.
Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma
subida de temperatura será
comunicada após um curto espaço
de tempo.
A ilustração mostra um exemplo.

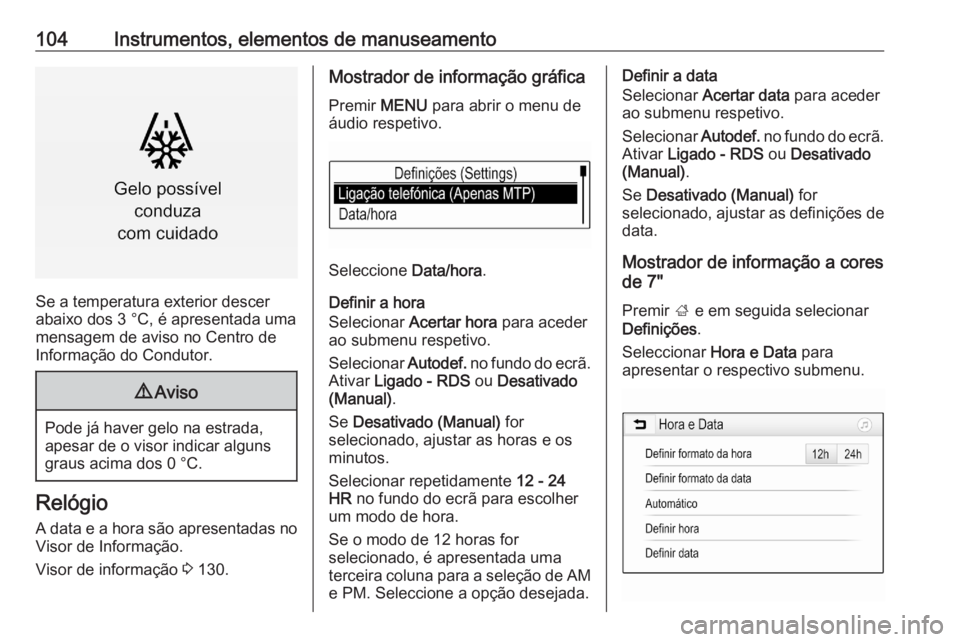

104Instrumentos, elementos de manuseamento
Se a temperatura exterior descer
abaixo dos 3 °C, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor.
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
A data e a hora são apresentadas no
Visor de Informação.
Visor de informação 3 130.
Mostrador de informação gráfica
Premir MENU para abrir o menu de
áudio respetivo.
Seleccione Data/hora.
Definir a hora
Selecionar Acertar hora para aceder
ao submenu respetivo.
Selecionar Autodef. no fundo do ecrã.
Ativar Ligado - RDS ou Desativado
(Manual) .
Se Desativado (Manual) for
selecionado, ajustar as horas e os
minutos.
Selecionar repetidamente 12 - 24
HR no fundo do ecrã para escolher
um modo de hora.
Se o modo de 12 horas for
selecionado, é apresentada uma
terceira coluna para a seleção de AM
e PM. Seleccione a opção desejada.
Definir a data
Selecionar Acertar data para aceder
ao submenu respetivo.
Selecionar Autodef. no fundo do ecrã.
Ativar Ligado - RDS ou Desativado
(Manual) .
Se Desativado (Manual) for
selecionado, ajustar as definições de data.
Mostrador de informação a cores
de 7"
Premir ; e em seguida selecionar
Definições .
Seleccionar Hora e Data para
apresentar o respectivo submenu.

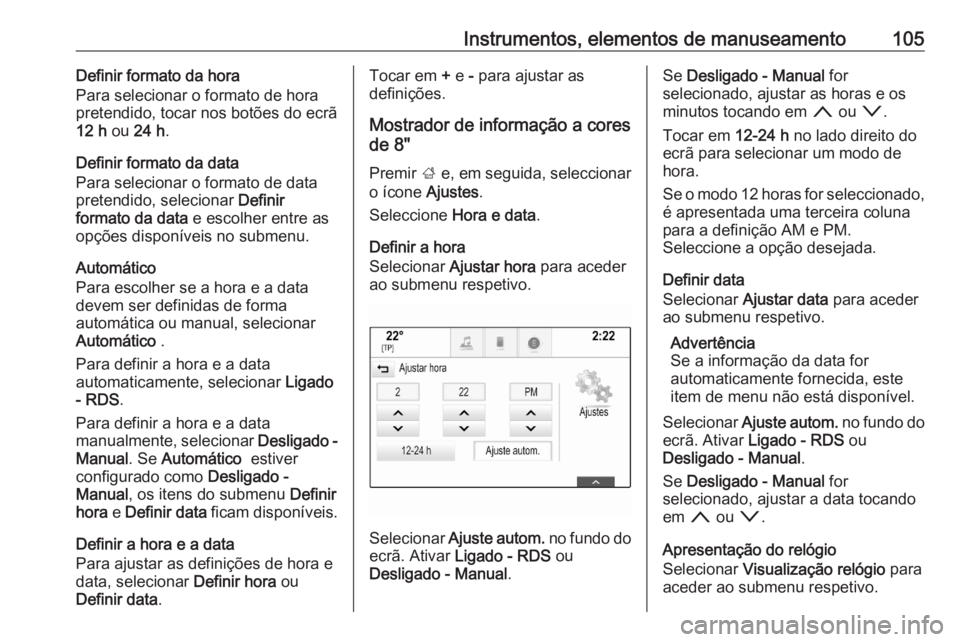

Instrumentos, elementos de manuseamento105Definir formato da hora
Para selecionar o formato de hora
pretendido, tocar nos botões do ecrã
12 h ou 24 h .
Definir formato da data
Para selecionar o formato de data
pretendido, selecionar Definir
formato da data e escolher entre as
opções disponíveis no submenu.
Automático
Para escolher se a hora e a data devem ser definidas de forma
automática ou manual, selecionar Automático .
Para definir a hora e a data
automaticamente, selecionar Ligado
- RDS .
Para definir a hora e a data
manualmente, selecionar Desligado -
Manual . Se Automático estiver
configurado como Desligado -
Manual , os itens do submenu Definir
hora e Definir data ficam disponíveis.
Definir a hora e a data
Para ajustar as definições de hora e
data, selecionar Definir hora ou
Definir data .Tocar em + e - para ajustar as
definições.
Mostrador de informação a cores
de 8"
Premir ; e, em seguida, seleccionar
o ícone Ajustes.
Seleccione Hora e data .
Definir a hora
Selecionar Ajustar hora para aceder
ao submenu respetivo.
Selecionar Ajuste autom. no fundo do
ecrã. Ativar Ligado - RDS ou
Desligado - Manual .
Se Desligado - Manual for
selecionado, ajustar as horas e os
minutos tocando em n ou o.
Tocar em 12-24 h no lado direito do
ecrã para selecionar um modo de
hora.
Se o modo 12 horas for seleccionado, é apresentada uma terceira coluna
para a definição AM e PM.
Seleccione a opção desejada.
Definir data
Selecionar Ajustar data para aceder
ao submenu respetivo.
Advertência
Se a informação da data for
automaticamente fornecida, este
item de menu não está disponível.
Selecionar Ajuste autom. no fundo do
ecrã. Ativar Ligado - RDS ou
Desligado - Manual .
Se Desligado - Manual for
selecionado, ajustar a data tocando
em n ou o.
Apresentação do relógio
Selecionar Visualização relógio para
aceder ao submenu respetivo.

106Instrumentos, elementos de manuseamentoPara desligar a apresentação do
relógio digital nos menus, selecionar
Deslig. .
Tomadas
Existe uma tomada de 12 V na
consola central. Com a ignição
desligada, esta tomada é desativada.
Não exceder o consumo máximo de
energia de 120 W.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar as saídas utilizandofichas incorrectas.
Sistema Start/Stop 3 171.
Entrada USB
Consoante o sistema de informação
e lazer, uma das entradas USB para
o carregamento de dispositivos está
situada entre os bancos dianteiros.
Estas entradas possuem igualmente
uma ligação de dados ao sistema de
informação e lazer. Para mais
informações, consultar o Manual de
Informação e Lazer.
Porta de carregamento USB
Na parte de trás da consola central
encontram-se duas entradas USB
para carregar dispositivos.
Cada tomada fornece 2,1 A a 5 V.
Advertência
As tomadas têm de ser sempre
mantidas limpas e secas.

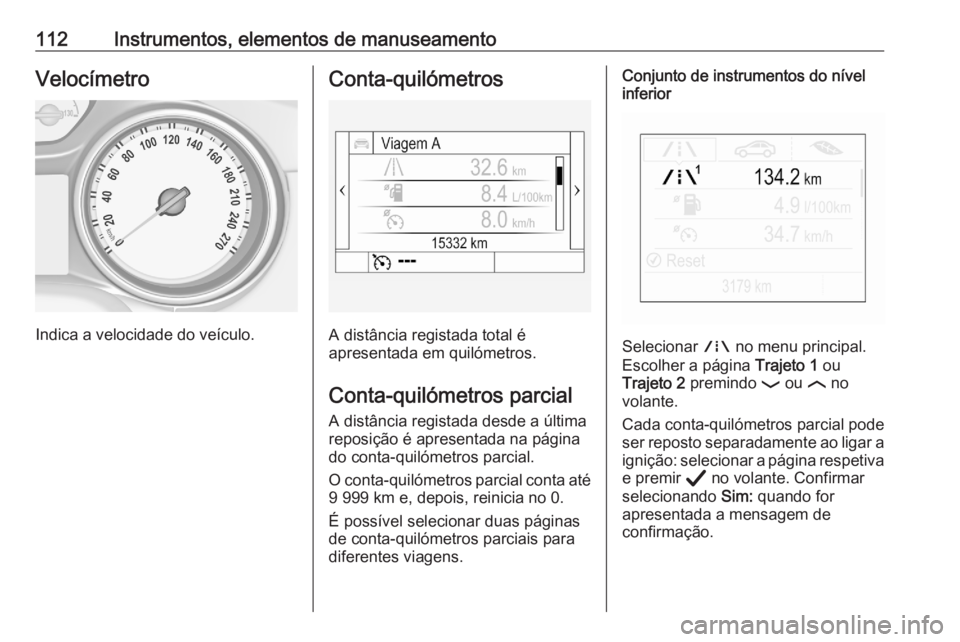

112Instrumentos, elementos de manuseamentoVelocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial.
O conta-quilómetros parcial conta até 9 999 km e, depois, reinicia no 0.
É possível selecionar duas páginas
de conta-quilómetros parciais para
diferentes viagens.
Conjunto de instrumentos do nível
inferior
Selecionar ; no menu principal.
Escolher a página Trajeto 1 ou
Trajeto 2 premindo P ou N no
volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: selecionar a página respetiva e premir Å no volante. Confirmar
selecionando Sim: quando for
apresentada a mensagem de
confirmação.

Instrumentos, elementos de manuseamento113Conjunto de instrumentos do nível
superior
Selecionar a página Informação no
menu principal. Selecionar a página
Trajeto A ou Trajeto B premindo P
ou N no volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: selecionar a página respetiva e premir >. Confirmar a reposição
premindo Å.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Indica o nível de combustível ou a
quantidade de gás (GNC) no
depósito, consoante o modo de
funcionamento atual.
A seta indica o lado do veículo onde está situada a portinhola do depósitode combustível.
No caso dos motores bicombustível,
o Centro de Informação do Condutor
indica o nível do tipo de combustível
que não está atualmente em
funcionamento. O nível de
combustível relativo ao tipo de

114Instrumentos, elementos de manuseamentocombustível utilizado atualmente é
apresentado no indicador do nível de
combustível.
A luz de aviso r acende-se se a
quantidade de combustível for baixa.
No caso dos motores bicombustível:
No modo de gasolina, a luz de aviso
r acende-se antes de o ponteiro
chegar à área vermelha.
Reabastecer imediatamente se r
piscar.
Nunca deixar o depósito de
combustível ficar totalmente vazio.
Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do depósito de combustível.Indicador da temperatura
do líquido de arrefecimentodo motor
Apresenta a temperatura do líquido
de arrefecimento.
50:temperatura de
funcionamento do motor
ainda não foi atingidaárea
central:temperatura normal de
funcionamento130:temperatura demasiado
elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de tempo de vida do óleodo motor informa quando deve ser
mudado o óleo e o filtro. Com base
nas condições de condução, o
intervalo a que o óleo do motor e filtro
devem ser mudados pode variar
consideravelmente.
Quando o sistema tiver calculado que
a vida útil do óleo do motor diminuiu,
Mudar brevemente óleo do motor
aparece no Centro de Informação do
Condutor. Mandar mudar o óleo de
motor e o filtro numa oficina no prazo dentro de uma semana ou 500 km,
consoante o que ocorrer primeiro.
Esta pode ser uma mudança
adicional do óleo de motor e filtro ou
fazer parte de um serviço periódico.

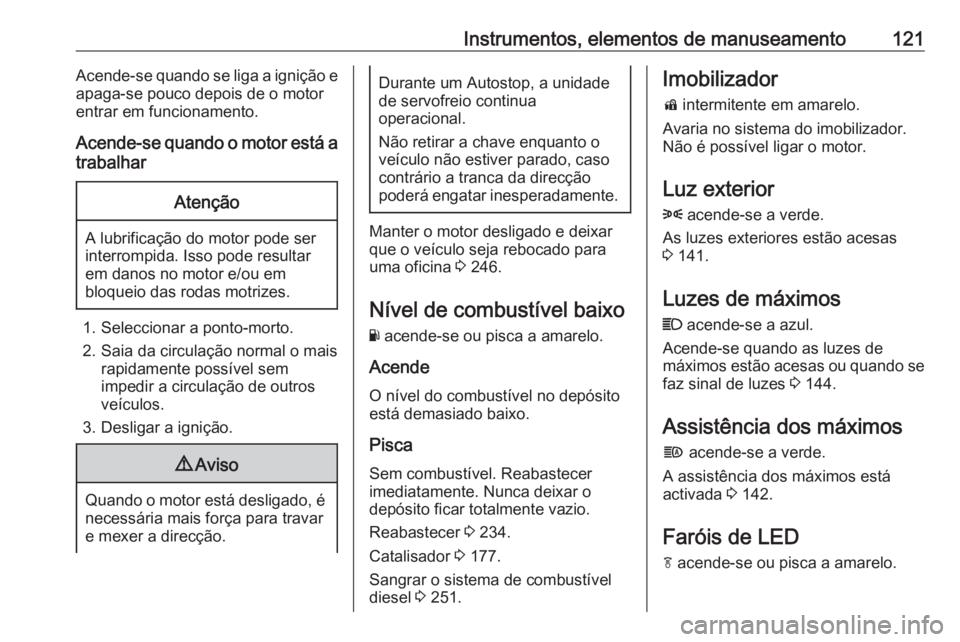

Instrumentos, elementos de manuseamento121Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a
trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Seleccionar a ponto-morto.
2. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
3. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travar
e mexer a direcção.
Durante um Autostop, a unidade
de servofreio continua
operacional.
Não retirar a chave enquanto o
veículo não estiver parado, caso
contrário a tranca da direcção
poderá engatar inesperadamente.
Manter o motor desligado e deixar
que o veículo seja rebocado para
uma oficina 3 246.
Nível de combustível baixo
Y acende-se ou pisca a amarelo.
Acende
O nível do combustível no depósito
está demasiado baixo.
Pisca
Sem combustível. Reabastecer
imediatamente. Nunca deixar o
depósito ficar totalmente vazio.
Reabastecer 3 234.
Catalisador 3 177.
Sangrar o sistema de combustível
diesel 3 251.
Imobilizador
d intermitente em amarelo.
Avaria no sistema do imobilizador.
Não é possível ligar o motor.
Luz exterior 8 acende-se a verde.
As luzes exteriores estão acesas
3 141.
Luzes de máximos
C acende-se a azul.
Acende-se quando as luzes de
máximos estão acesas ou quando se faz sinal de luzes 3 144.
Assistência dos máximos f acende-se a verde.
A assistência dos máximos está
activada 3 142.
Faróis de LED
f acende-se ou pisca a amarelo.
