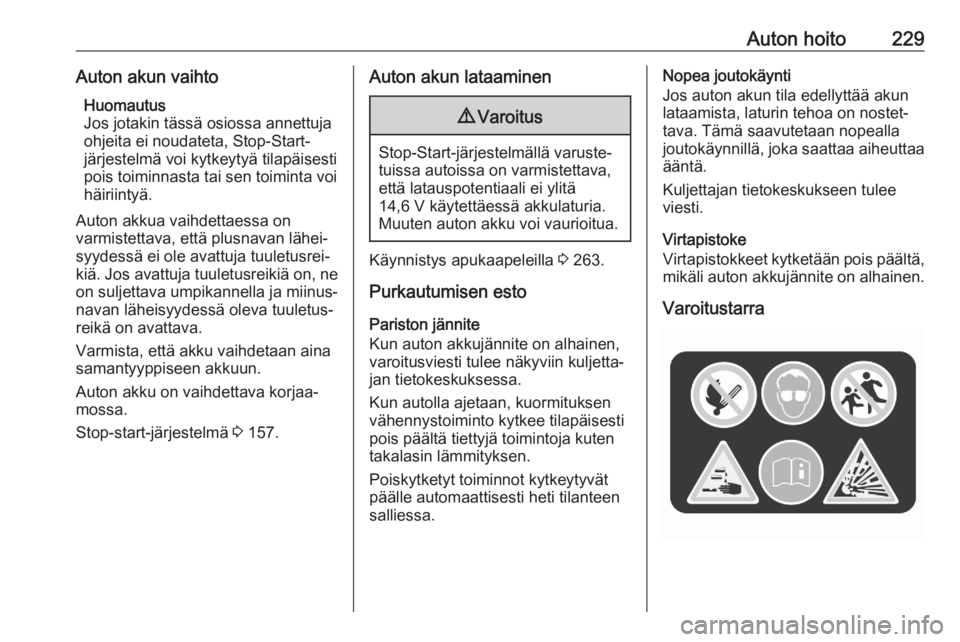

Auton hoito229Auton akun vaihtoHuomautus
Jos jotakin tässä osiossa annettuja
ohjeita ei noudateta, Stop-Start-
järjestelmä voi kytkeytyä tilapäisesti
pois toiminnasta tai sen toiminta voi
häiriintyä.
Auton akkua vaihdettaessa on
varmistettava, että plusnavan lähei‐
syydessä ei ole avattuja tuuletusrei‐
kiä. Jos avattuja tuuletusreikiä on, ne
on suljettava umpikannella ja miinus‐
navan läheisyydessä oleva tuuletus‐
reikä on avattava.
Varmista, että akku vaihdetaan aina
samantyyppiseen akkuun.
Auton akku on vaihdettava korjaa‐
mossa.
Stop-start-järjestelmä 3 157.Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ylitä
14,6 V käytettäessä akkulaturia.
Muuten auton akku voi vaurioitua.
Käynnistys apukaapeleilla 3 263.
Purkautumisen esto
Pariston jännite
Kun auton akkujännite on alhainen,
varoitusviesti tulee näkyviin kuljetta‐ jan tietokeskuksessa.
Kun autolla ajetaan, kuormituksen
vähennystoiminto kytkee tilapäisesti
pois päältä tiettyjä toimintoja kuten
takalasin lämmityksen.
Poiskytketyt toiminnot kytkeytyvät
päälle automaattisesti heti tilanteen
salliessa.
Nopea joutokäynti
Jos auton akun tila edellyttää akun
lataamista, laturin tehoa on nostet‐
tava. Tämä saavutetaan nopealla
joutokäynnillä, joka saattaa aiheuttaa
ääntä.
Kuljettajan tietokeskukseen tulee
viesti.
Virtapistoke
Virtapistokkeet kytketään pois päältä, mikäli auton akkujännite on alhainen.
Varoitustarra

230Auton hoitoSymbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Auton akun läheisyydessä saat‐ taa olla räjähdysherkkää kaasua.
Dieselpolttoainejärjestel‐ män ilmaus
Jos säiliö on ajettu tyhjäksi, diesel‐
polttoainejärjestelmä on ilmattava.
Kytke sytytysvirta kolmesti 15 sekun‐ niksi kerrallaan. Käynnistä moottoria
enintään 40 sekuntia. Toista toimen‐
pide aikaisintaan 5 sekunnin kuluttua.
Jos moottori ei käynnisty, käänny
korjaamon puoleen.Pyyhkimen sulan vaihto
Tuulilasi
Nosta pyyhkimen varsi ylösnostet‐
tuun asentoon, paina painiketta irrot‐
taaksesi pyyhkimen sulan ja poista
se.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Takaikkuna
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman
vinosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.

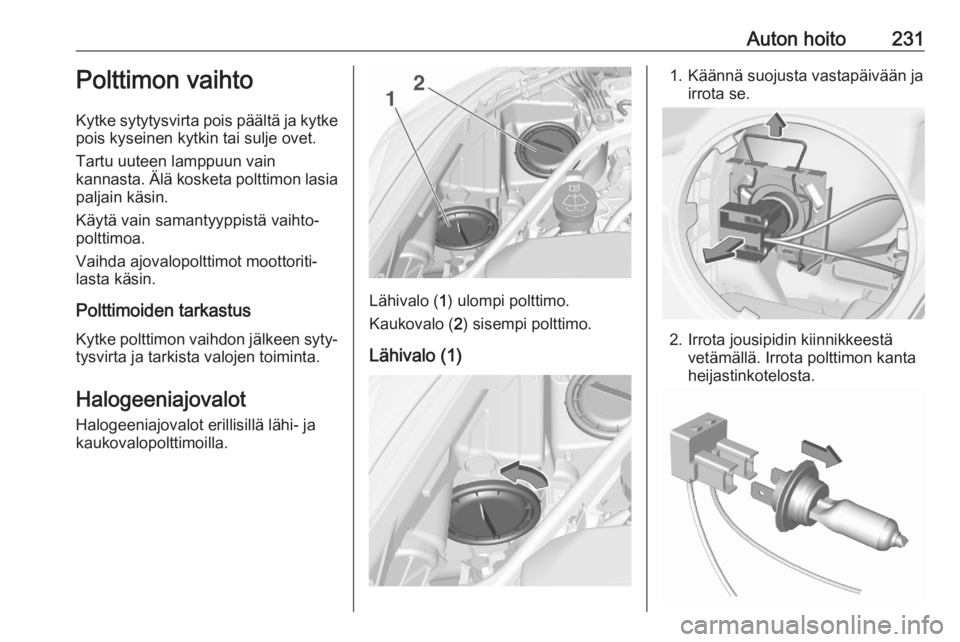

Auton hoito231Polttimon vaihto
Kytke sytytysvirta pois päältä ja kytke pois kyseinen kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä kosketa polttimon lasia
paljain käsin.
Käytä vain samantyyppistä vaihto‐ polttimoa.
Vaihda ajovalopolttimot moottoriti‐
lasta käsin.
Polttimoiden tarkastus
Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
HalogeeniajovalotHalogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo ( 1) ulompi polttimo.
Kaukovalo ( 2) sisempi polttimo.
Lähivalo (1)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestävetämällä. Irrota polttimon kanta
heijastinkotelosta.

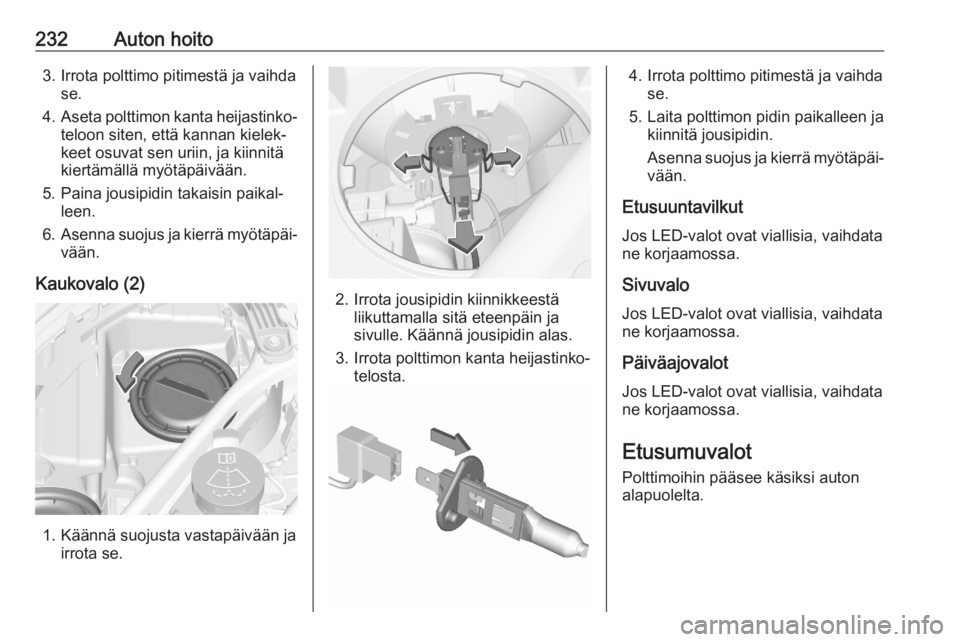

232Auton hoito3. Irrota polttimo pitimestä ja vaihdase.
4. Aseta polttimon kanta heijastinko‐
teloon siten, että kannan kielek‐
keet osuvat sen uriin, ja kiinnitä
kiertämällä myötäpäivään.
5. Paina jousipidin takaisin paikal‐ leen.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.
2. Irrota jousipidin kiinnikkeestäliikuttamalla sitä eteenpäin ja
sivulle. Käännä jousipidin alas.
3. Irrota polttimon kanta heijastinko‐ telosta.
4. Irrota polttimo pitimestä ja vaihda se.
5. Laita polttimon pidin paikalleen ja kiinnitä jousipidin.
Asenna suojus ja kierrä myötäpäi‐ vään.
Etusuuntavilkut Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Sivuvalo
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Päiväajovalot
Jos LED-valot ovat viallisia, vaihdata
ne korjaamossa.
Etusumuvalot Polttimoihin pääsee käsiksi autonalapuolelta.

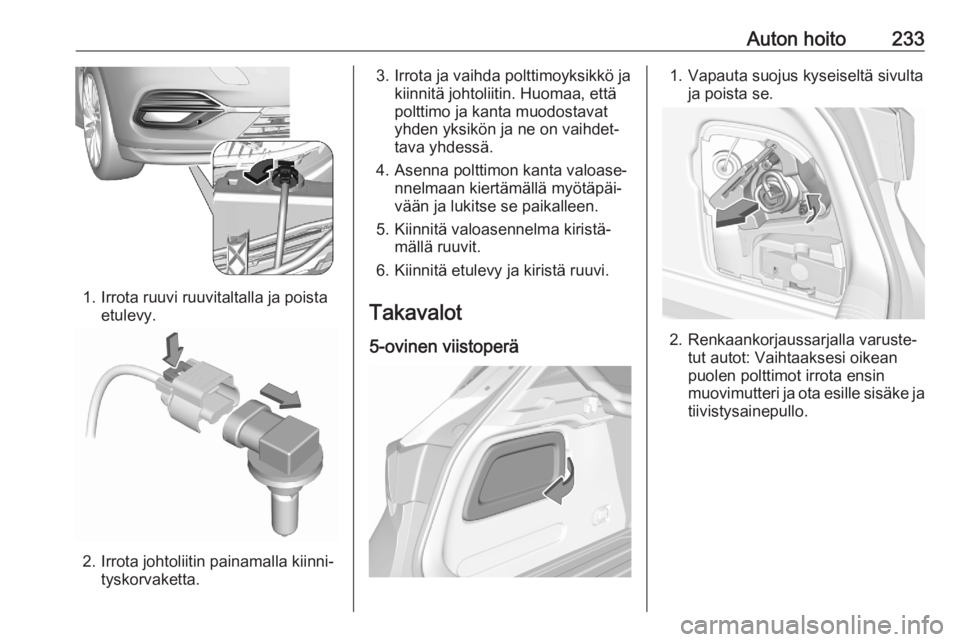

Auton hoito233
1. Irrota ruuvi ruuvitaltalla ja poistaetulevy.
2. Irrota johtoliitin painamalla kiinni‐tyskorvaketta.
3. Irrota ja vaihda polttimoyksikkö jakiinnitä johtoliitin. Huomaa, että
polttimo ja kanta muodostavat
yhden yksikön ja ne on vaihdet‐
tava yhdessä.
4. Asenna polttimon kanta valoase‐ nnelmaan kiertämällä myötäpäi‐
vään ja lukitse se paikalleen.
5. Kiinnitä valoasennelma kiristä‐ mällä ruuvit.
6. Kiinnitä etulevy ja kiristä ruuvi.
Takavalot
5-ovinen viistoperä1. Vapauta suojus kyseiseltä sivulta ja poista se.
2. Renkaankorjaussarjalla varuste‐tut autot: Vaihtaaksesi oikean
puolen polttimot irrota ensin
muovimutteri ja ota esille sisäke ja tiivistysainepullo.

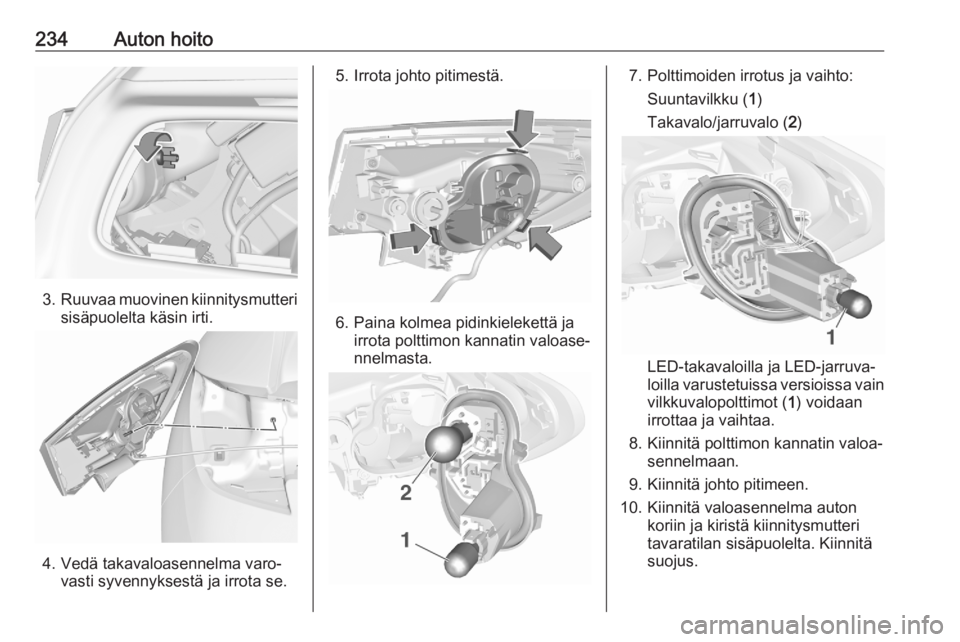

234Auton hoito
3.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
4. Vedä takavaloasennelma varo‐ vasti syvennyksestä ja irrota se.
5. Irrota johto pitimestä.
6. Paina kolmea pidinkielekettä ja irrota polttimon kannatin valoase‐
nnelmasta.
7. Polttimoiden irrotus ja vaihto:
Suuntavilkku ( 1)
Takavalo/jarruvalo ( 2)
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
vilkkuvalopolttimot ( 1) voidaan
irrottaa ja vaihtaa.
8. Kiinnitä polttimon kannatin valoa‐ sennelmaan.
9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutteri
tavaratilan sisäpuolelta. Kiinnitä
suojus.

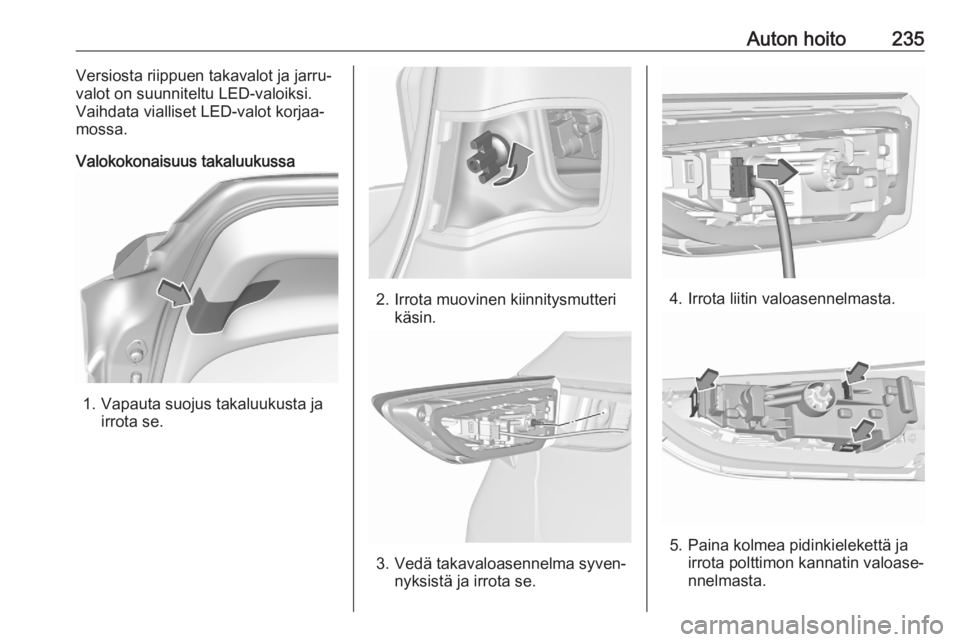

Auton hoito235Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutterikäsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Irrota liitin valoasennelmasta.
5. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐
nnelmasta.

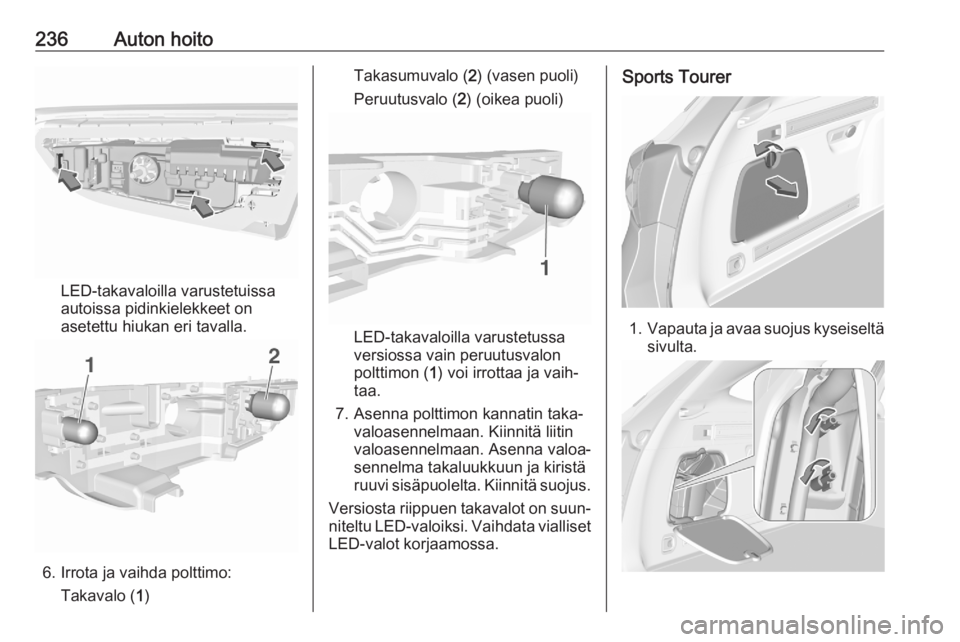

236Auton hoito
LED-takavaloilla varustetuissa
autoissa pidinkielekkeet on asetettu hiukan eri tavalla.
6. Irrota ja vaihda polttimo:
Takavalo ( 1)
Takasumuvalo ( 2) (vasen puoli)
Peruutusvalo ( 2) (oikea puoli)
LED-takavaloilla varustetussa
versiossa vain peruutusvalon
polttimon ( 1) voi irrottaa ja vaih‐
taa.
7. Asenna polttimon kannatin taka‐ valoasennelmaan. Kiinnitä liitin
valoasennelmaan. Asenna valoa‐
sennelma takaluukkuun ja kiristä
ruuvi sisäpuolelta. Kiinnitä suojus.
Versiosta riippuen takavalot on suun‐
niteltu LED-valoiksi. Vaihdata vialliset LED-valot korjaamossa.
Sports Tourer
1. Vapauta ja avaa suojus kyseiseltä
sivulta.

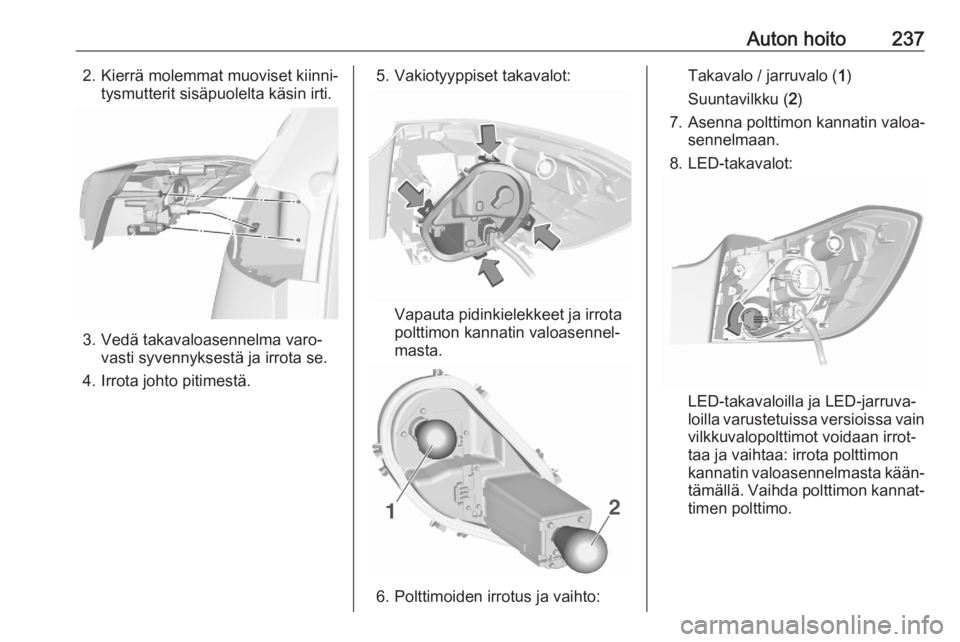

Auton hoito2372. Kierrä molemmat muoviset kiinni‐tysmutterit sisäpuolelta käsin irti.
3. Vedä takavaloasennelma varo‐vasti syvennyksestä ja irrota se.
4. Irrota johto pitimestä.
5. Vakiotyyppiset takavalot:
Vapauta pidinkielekkeet ja irrota
polttimon kannatin valoasennel‐
masta.
6. Polttimoiden irrotus ja vaihto:
Takavalo / jarruvalo ( 1)
Suuntavilkku ( 2)
7. Asenna polttimon kannatin valoa‐ sennelmaan.
8. LED-takavalot:
LED-takavaloilla ja LED-jarruva‐
loilla varustetuissa versioissa vain
vilkkuvalopolttimot voidaan irrot‐
taa ja vaihtaa: irrota polttimon
kannatin valoasennelmasta kään‐
tämällä. Vaihda polttimon kannat‐ timen polttimo.

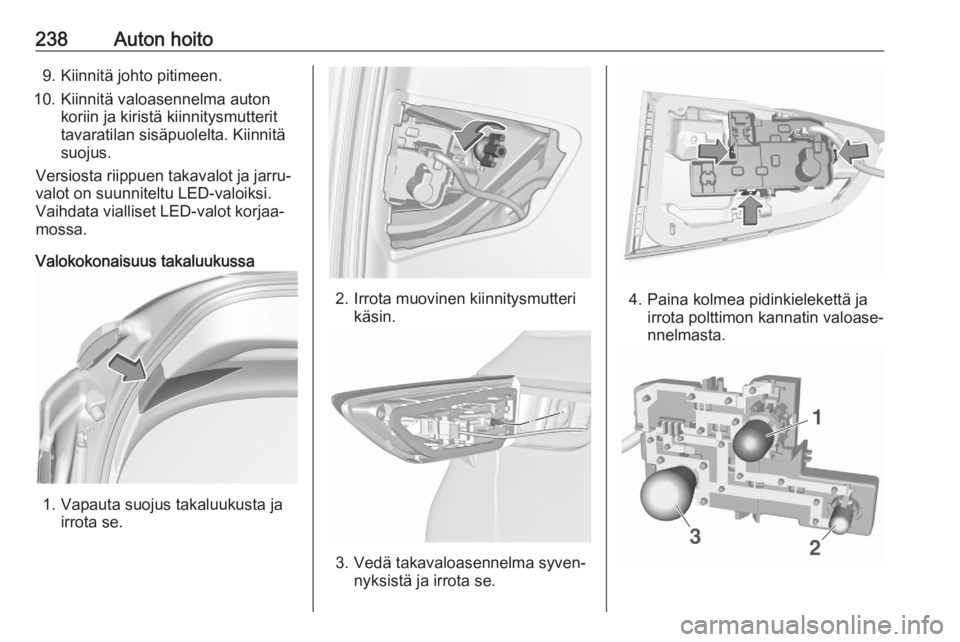

238Auton hoito9. Kiinnitä johto pitimeen.
10. Kiinnitä valoasennelma auton koriin ja kiristä kiinnitysmutterit
tavaratilan sisäpuolelta. Kiinnitä
suojus.
Versiosta riippuen takavalot ja jarru‐
valot on suunniteltu LED-valoiksi.
Vaihdata vialliset LED-valot korjaa‐
mossa.
Valokokonaisuus takaluukussa
1. Vapauta suojus takaluukusta ja irrota se.
2. Irrota muovinen kiinnitysmutteri
käsin.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Paina kolmea pidinkielekettä jairrota polttimon kannatin valoase‐nnelmasta.
