OPEL ASTRA K 2020 Uživatelská příručka (in Czech)

Péče o vozidlo249Č.Obvod14Výfukový systém vznětového
motoru15Snímač výfukových plynů16Vstřikování paliva17Vstřikování paliva18Výfukový systém vznětového
motoru19–20–21–22ABS23Systém ostřikovačů čelního skla
a zadního okna24–25Ohřívání nafty26Modul řízení převodovky27Modul zadních výklopných dveří28–Č.Obvod29Vyhřívání zadního skla30Odmrazování zrcátek31–32Stejnosměrný transformátor DC/
LED displej/elektrické topení/
klimatizace/řídicí jednotka žhavi‐
cích svíček33–34Houkačka35Modul řízení motoru36Pravé dálkové světlo (halogen,
Eco LED)/pravé tlumené světlo
(LED)37Levé dálkové světlo (halogen,
Eco LED)38LED světlomet / automatické
nastavování sklonu světlometů39Přední světlo do mlhy40Modul centrální brány41–Č.Obvod42Ruční nastavení sklonu světlo‐
metů43Palivové čerpadlo44Zadní kamera/vnitřní zpětné
zrcátko/modul přívěsu45LED světlomet, levý / automa‐
tické nastavování sklonu světlo‐
metů, levý46Sestava sdružených přístrojů47Zámek sloupku řízení48Zadní stěrač49Vnější zpětné zrcátko50LED světlomet, pravý / automa‐
tické nastavování sklonu světlo‐
metů, pravý51Levé tlumené světlo (LED)52Řídicí jednotka moru / řídicí
modul převodovky53Stěrač čelního skla54Stěrač čelního skla

250Péče o vozidloČ.Obvod55Výfukový systém vznětového
motoru56–57–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka v přístrojové desce
Pojistková skříňka je umístěna za
krytem.
Vytáhněte kryt na levé straně
a vyjměte je.

Péče o vozidlo251Č.Obvod1Vyhřívání zadních sedadel
(pouze vozidla bez sirény
alarmu)2Systém klimatizace/ventilátor3Elektricky ovládané sedadlo na
straně řidiče4Elektricky ovládané sedadlo
spolujezdce5ABS6Elektricky ovládané okno, přední7–8Vyhřívání volantu9Modul řízení karoserie 810Elektricky ovládané okno, zadní11Střešní okno12Modul řízení karoserie 613Vyhřívání sedadel (pouze na
vozidlech bez sirény alarmu)14Vnější zrcátkoČ.Obvod15Modul řízení karoserie 116Modul řízení karoserie 717Modul řízení karoserie 418Modul řízení karoserie 319Datový konektor20Systému airbagů21Klimatizace22Systém centrálního zamykání/
zadní výklopné dveře23Systém elektronického klíče24Funkce paměti elektricky ovláda‐ ného sedadla25Systém airbagu, volant26Spínač zapalování / zámek
sloupku řízení27Modul řízení karoserie 228Zásuvka USB29Zapalovač cigaret / napájecí
zásuvka, předníČ.Obvod30Páka voliče31Stěrač zadního skla32Modul řízení převodovky33Systém alarmu / siréna34Parkovací asistent/upozornění
na mrtvý úhel/informační systém/ zásuvka USB35SOS36Informační displej/sestava sdru‐
žených přístrojů37Informační systém/rádio
Po výměně vadných pojistek zavřete
kryt pojistkové skříňky.
1. Nasaďte kryt na prvé straně.

252Péče o vozidlo
2. Přiklopte levou stranu krytudopředu. Dejte pozor, aby
zajišťovací příchytky byly naváděny podle vyobrazení na
obrázku.
Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka je umístěna na
levé straně za krytem v bočním
obložení zavazadlového prostoru.Sejměte kryt.
Uvolněte kryt pojistkové skříňky
z příchytek a sejměte jej.

Péče o vozidlo253Č.Obvod1–2–3Modul tažného zařízení4–5–6–7–8–9–10–11Zesilovač12Vyhřívání předních sedadel
(pouze na vozidlech se sirénou
alarmu)13Vyhřívání zadních sedadel
(pouze na vozidlech se sirénou
alarmu)14Zapalování15Větrání sedadelČ.Obvod16Zásuvka tažného zařízení17Zásuvka tažného zařízení18–19–20–21Elektrické sklápění zadních
sedadel22–
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.

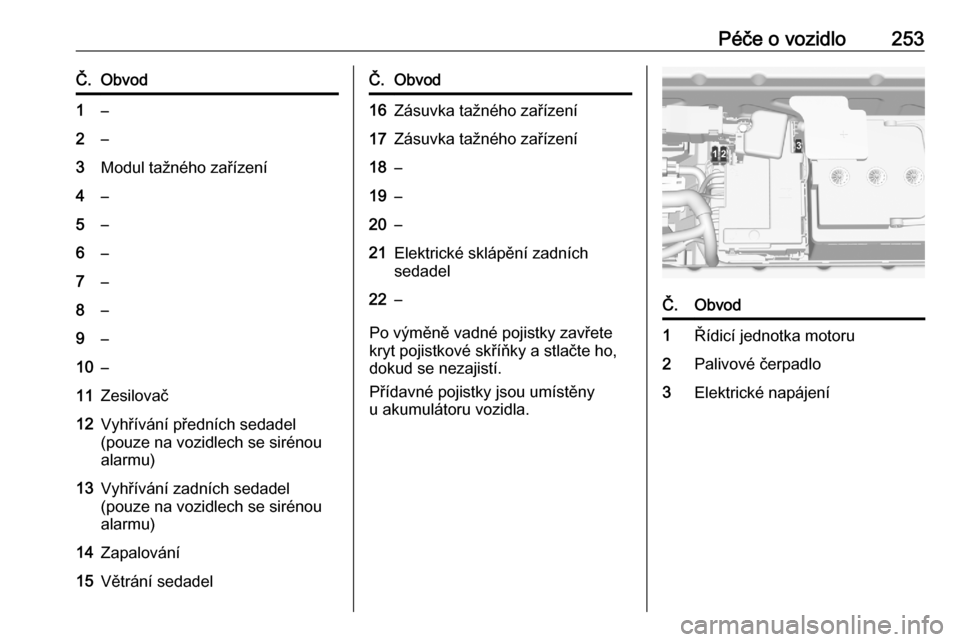

Přídavné pojistky jsou umístěny
u akumulátoru vozidla.
Č.Obvod1Řídicí jednotka motoru2Palivové čerpadlo3Elektrické napájení

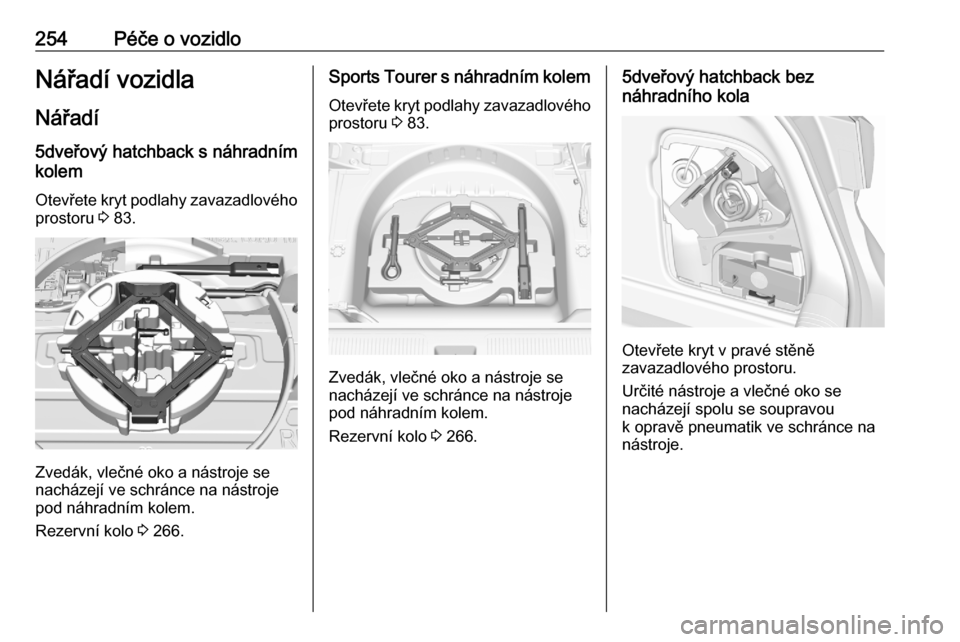

254Péče o vozidloNářadí vozidlaNářadí5dveřový hatchback s náhradním
kolem
Otevřete kryt podlahy zavazadlovéhoprostoru 3 83.
Zvedák, vlečné oko a nástroje se
nacházejí ve schránce na nástroje
pod náhradním kolem.
Rezervní kolo 3 266.
Sports Tourer s náhradním kolem
Otevřete kryt podlahy zavazadlového
prostoru 3 83.
Zvedák, vlečné oko a nástroje se
nacházejí ve schránce na nástroje
pod náhradním kolem.
Rezervní kolo 3 266.
5dveřový hatchback bez
náhradního kola
Otevřete kryt v pravé stěně
zavazadlového prostoru.
Určité nástroje a vlečné oko se
nacházejí spolu se soupravou
k opravě pneumatik ve schránce na
nástroje.

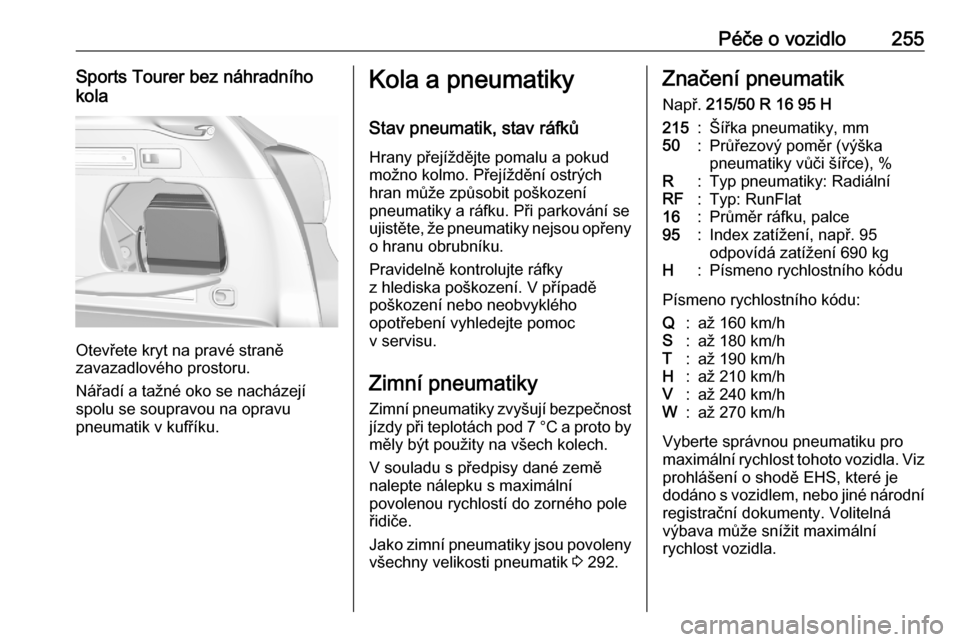

Péče o vozidlo255Sports Tourer bez náhradního
kola
Otevřete kryt na pravé straně
zavazadlového prostoru.
Nářadí a tažné oko se nacházejí
spolu se soupravou na opravu
pneumatik v kufříku.
Kola a pneumatiky
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost jízdy při teplotách pod 7 °C a proto by
měly být použity na všech kolech.
V souladu s předpisy dané země
nalepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 292.Značení pneumatik
Např. 215/50 R 16 95 H215:Šířka pneumatiky, mm50:Průřezový poměr (výška
pneumatiky vůči šířce), %R:Typ pneumatiky: RadiálníRF:Typ: RunFlat16:Průměr ráfku, palce95:Index zatížení, např. 95
odpovídá zatížení 690 kgH:Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q:až 160 km/hS:až 180 km/hT:až 190 km/hH:až 210 km/hV:až 240 km/hW:až 270 km/h
Vyberte správnou pneumatiku pro maximální rychlost tohoto vozidla. Viz prohlášení o shodě EHS, které je
dodáno s vozidlem, nebo jiné národní
registrační dokumenty. Volitelná
výbava může snížit maximální
rychlost vozidla.

256Péče o vozidloSměrové pneumatiky
Směrové pneumatiky by měly být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchuv pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
To platí také pro vozidla se systémem sledování tlaku vzduchu
v pneumatikách.
Tlak vzduchu v pneumatikách
3 292.

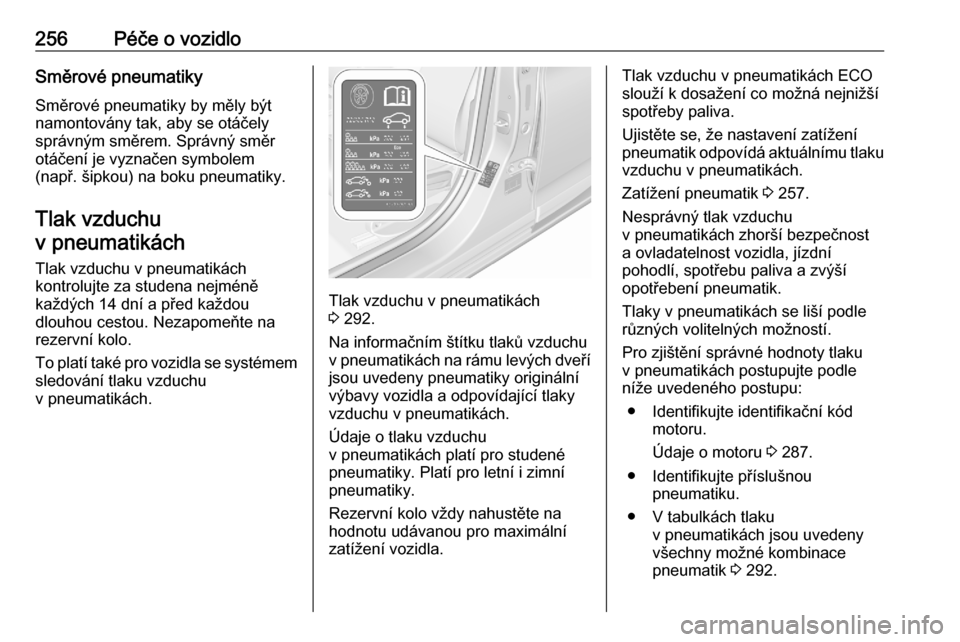

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu levých dveří
jsou uvedeny pneumatiky originální
výbavy vozidla a odpovídající tlaky
vzduchu v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možná nejnižší
spotřeby paliva.
Ujistěte se, že nastavení zatížení
pneumatik odpovídá aktuálnímu tlaku
vzduchu v pneumatikách.
Zatížení pneumatik 3 257.
Nesprávný tlak vzduchu v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky v pneumatikách se liší podle
různých volitelných možností.
Pro zjištění správné hodnoty tlaku
v pneumatikách postupujte podle
níže uvedeného postupu:
● Identifikujte identifikační kód motoru.
Údaje o motoru 3 287.
● Identifikujte příslušnou pneumatiku.
● V tabulkách tlaku v pneumatikách jsou uvedenyvšechny možné kombinace
pneumatik 3 292.

Péče o vozidlo257Pneumatiky schválené pro Vaše
vozidlo jsou uvedeny v osvědčení
o shodě EHS dodaném s Vaším
vozidlem nebo v jiném národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu
poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud je nutné u vozidla se
systémem sledování tlaku vzduchu
v pneumatikách snížit nebo zvýšit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Závislost na teplotě Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku vzduchu v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak vzduchu
v pneumatice. U vychladlé
pneumatiky je zjištěna hodnota nižší,
což neznamená únik vzduchu.Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou
za minutu tlak ve všech čtyřech
pneumatikách.Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost schválení vozidla
k provozu.

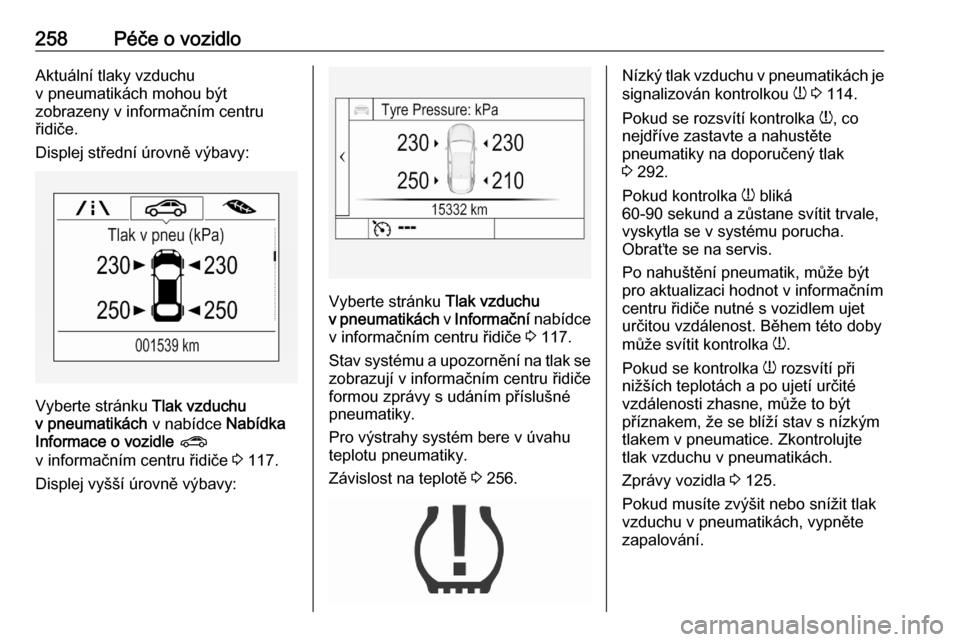

258Péče o vozidloAktuální tlaky vzduchu
v pneumatikách mohou být
zobrazeny v informačním centru
řidiče.
Displej střední úrovně výbavy:
Vyberte stránku Tlak vzduchu
v pneumatikách v nabídce Nabídka
Informace o vozidle ?
v informačním centru řidiče 3 117.
Displej vyšší úrovně výbavy:
Vyberte stránku Tlak vzduchu
v pneumatikách v Informační nabídce
v informačním centru řidiče 3 117.
Stav systému a upozornění na tlak se zobrazují v informačním centru řidiče
formou zprávy s udáním příslušné
pneumatiky.
Pro výstrahy systém bere v úvahu
teplotu pneumatiky.
Závislost na teplotě 3 256.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 114.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 292.
Pokud kontrolka w bliká
60-90 sekund a zůstane svítit trvale,
vyskytla se v systému porucha.
Obraťte se na servis.
Po nahuštění pneumatik, může být
pro aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.
Pokud se kontrolka w rozsvítí při
nižších teplotách a po ujetí určité
vzdálenosti zhasne, může to být
příznakem, že se blíží stav s nízkým
tlakem v pneumatice. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 125.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
