Керування автомобілем та експлуатація219травмування наїзду на пішохода
попереду під час руху переднім
ходом.
Для виявлення пішохода перед
автомобілем у системі
застосовується передня камера на
лобовому склі.
Передня система захисту
пішоходів може виявляти пішоходів
і попереджати їх про рух
автомобіля звуковим сигналом,
коли автомобіль рухається вперед
зі швидкістю від 8 км/год до
80 км/год. Крім того, передня
система захисту пішоходів може ввімкнути підсилювач гальм або
загальмувати автомобіль
автоматично.
Під час їзди при денному світлі
система виявляє пішоходів до
відстані приблизно 40 м. Під час
руху вночі ефективність системи
обмежена.
У меню персоналізації автомобіля для передньої системи захисту
пішоходів можна встановити такі
режими: Вимкнути , Попередження
або Попередження і гальмування
3 136.9 Небезпека
Передня система захисту
пішоходів видає попередження
та здійснює автоматичне
гальмування автомобіля лише тоді, коли виявлено пішохода.
Система може не виявляти
пішоходів, зокрема дітей, коли
пішохід не знаходиться
безпосередньо перед
автомобілем, або його видно не
повністю, або він не стоїть
вертикально, або коли пішохід
знаходиться серед групи людей.
Функції передньої системи захисту
пішоходів:
● визначення пішоходів попереду
● попередження про пішохода попереду
● автоматичне гальмування
Визначення пішоходів
попереду
Якщо пішохода виявлено попереду на відстані близько 40 м, на
комбінованій панелі приладів
засвічується контрольний
індикатор 7.
Попередження про пішохода
попереду
Якщо автомобіль занадто швидко
наближається до виявленого
пішохода, в інформаційному центрі водія з’явиться спливний
попереджувальний значок. Лунає

220Керування автомобілем та експлуатаціяпопереджувальний звуковий
сигнал. Може спрацювати система
підготовки гальм, для того щоб при натисненні водієм педалі гальм
гальмування відбулося швидше. У
такому разі швидкість на короткий
час може трохи зменшитися.
Продовжуйте застосовувати
педаль гальм в міру необхідності.
Після попередження про пішохода
попереду може бути вимкнуто
круїз-контроль або адаптивний
круїз-контроль.
Автоматичне гальмування
Якщо наїзд на пішохода попереду
неминучий, але гальма не були
застосовані, може увімкнутися
система автоматичного
гальмування, яка виконає м'яке або
різке гальмування. Це дозволяє
уникнути наїздів на пішоходів при
дуже низькій швидкості або
зменшити травмування пішоходів.
За певних умов, наприклад, при
значній швидкості, рівні ввімкнення системи автоматичного
гальмування можуть бути знижені.У такому випадку система
автоматичного гальмування може
ввімкнути електричне стоянкове
гальмо, щоб утримати автомобіль
на місці. Відпустіть стоянкове
гальмо. Система автоматичного
гальмування та електричне
стоянкове гальмо також
вимкнуться, якщо натиснути
педаль акселератора 3 192.
До складу цієї системи входить інтелектуальний підсилювач гальм
і система автоматичного
екстреного гальмування, які також
можуть автоматично реагувати на
пішоходів.
Активне екстрене гальмування
3 214.
Автоматичне гальмування можна
вимкнути у меню персоналізації
автомобіля 3 136.Загальна інформація9 Попередження
Водій завжди має бути готовим
застосовувати гальма та
скеровувати автомобіль для
уникнення зіткнень.
9 Попередження
Передня система захисту
пішоходів може видати
попередження або раптово
виконати автоматичне
гальмування у ситуаціях, коли
це є несподіваним і небажаним.
Попередження або гальмування може бути результатом
помилкового розпізнавання
об'єктів, схожих за формою або розміром до пішоходів, в тому
числі тіней. Це нормальний
режим роботи, і автомобіль не
потребує обслуговування. Щоб
вимкнути автоматичне
гальмування, різко натисніть
педаль акселератора, якщо
ситуація є безпечною.

Керування автомобілем та експлуатація2219Попередження
Використання режиму
гальмування передньої системи захисту пішоходів під час
буксирування причепа може
привести до втрати управління
автомобілем і аварії. Під час
буксирування причепа увімкніть
систему у режимі попереджень
або вимкніть її у меню
персоналізації автомобіля.
Персоналізація автомобіля
3 136.
Обмеження системи
Перелік випадків, у яких передня
система захисту пішоходів може не
визначити пішохода попереду або
ефективність датчика буде
обмеженою:
● Aвтомобіль рухається вперед зі швидкістю менше ніж
8 км/год або понад 80 км/год.
● Відстань до пішохода попереду
перевищує 40 м.
● Автомобіль рухається звивистою дорогою або
пагористою місцевістю.
● Під час їзди вночі.
● Погодні умови (туман, дощ чи сніг), які обмежують видимість.
● Датчик на лобовому склі вкритий снігом, льодом,
багнюкою чи брудом або на
лобовому склі є тріщини чи
сторонні предмети, наприклад
наліпки.
Система допомоги під час паркування
Загальна інформація Якщо приєднано зчіпний пристрій
для причепа, змініть параметри
конфігурації у меню персоналізації
автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 136.Якщо до зчіпного пристрою
приєднати причеп або систему для
перевезення велосипедів, система
допомоги під час паркування
вимкнеться.
Задня система допомоги під
час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху назад з
використанням системи
допомоги під час паркування
заднім ходом обов'язково слід
уважно спостерігати за
ситуацією довкола автомобіля.
Задня система допомоги під час
паркування полегшує паркування,
вимірюючи відстань між
автомобілем і перешкодами ззаду.
Вона інформує і попереджає водія
звуковими сигналами та
візуальною індикацією.

222Керування автомобілем та експлуатація
Система має чотири ультразвукові
датчики у задньому бампері.
Активація
Після ввімкнення запалювання
вмикається система допомоги під
час паркування заднім ходом.
Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Сигналізування
Коли ввімкнено передачу
переднього ходу, система
попереджає водія звуковими
сигналами про потенційно
небезпечні перешкоди позаду
автомобіля на відстані до 50 см, а
коли ввімкнено передачу заднього
ходу – на відстані до 1,5 м.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою стає відстань між автомобілем і
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань менша
ніж 40 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод
позаду позначається рухомими
лініями відстані у центрі інформації для водія 3 125.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.Дезактивація
Щоб вимкнути систему допомоги
під час паркування, натисніть
кнопку r - індикатор у кнопці
згасне.
Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму
чи інші перешкоди, індикатор у кнопці блиматиме протягом
трьох секунд, а потім згасне. У
центрі інформації для водія
відображатиметься повідомлення.

Керування автомобілем та експлуатація223Передня і задня система
допомоги під час паркування9 Попередження
Водій несе повну
відповідальність за маневри під
час паркування.
Під час руху вперед або заднім
ходом з використанням системи допомоги під час паркування
обов'язково слід уважно
спостерігати за ситуацією
довкола автомобіля.
Передня і задня система допомоги
під час паркування вимірює
дистанцію між автомобілем і
перешкодами попереду і позаду
автомобіля. Вона інформує і
попереджає водія звуковими
сигналами та візуальною
індикацією.
Ця система використовує два
різних акустичних
попереджувальних сигналів для
передньої та задньої частини, при
чому кожен з них має різну частоту.
Система має по чотири
ультразвукові датчики паркування
у задньому та передньому
бамперах.
Активація
Система автоматично вмикається
на швидкості до 11 км/год.Світловий індикатор,
розташований у кнопці r системи
допомоги під час паркування,
вказує на готовність системи.
Якщо під час робочого циклу
запалювання вимкнути r,
систему допомоги під час
паркування буде деактивовано.
Якщо перед цим автомобіль
перевищив швидкість 25 км/год,
система допомоги під час
паркування знову ввімкнеться,
коли швидкість стане меншою ніж
11 км/год.

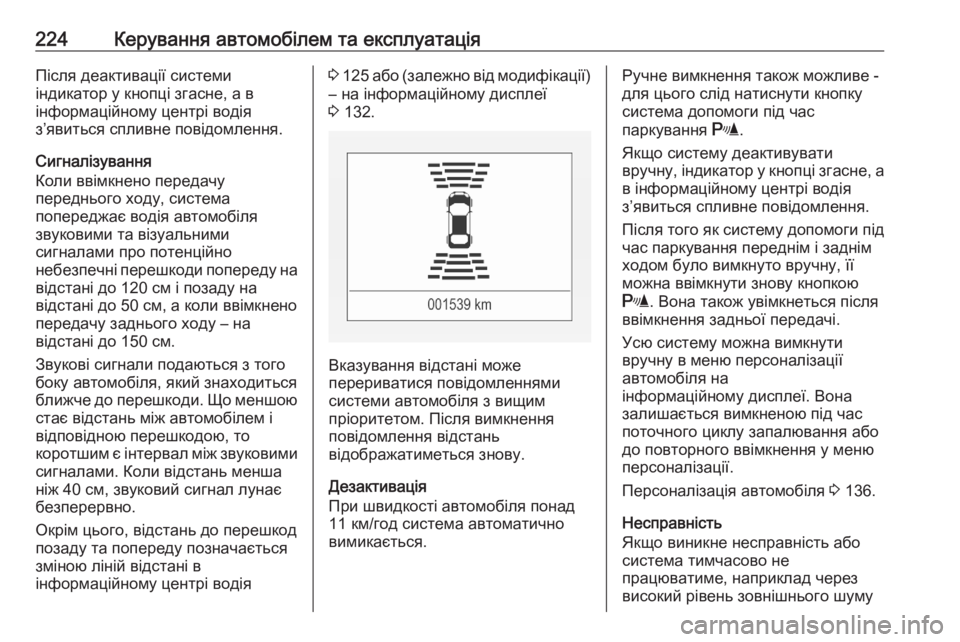

224Керування автомобілем та експлуатаціяПісля деактивації системи
індикатор у кнопці згасне, а в
інформаційному центрі водія
з’явиться спливне повідомлення.
Сигналізування
Коли ввімкнено передачу
переднього ходу, система
попереджає водія автомобіля
звуковими та візуальними
сигналами про потенційно
небезпечні перешкоди попереду на
відстані до 120 см і позаду на
відстані до 50 см, а коли ввімкнено
передачу заднього ходу – на
відстані до 150 см.
Звукові сигнали подаються з того
боку автомобіля, який знаходиться
ближче до перешкоди. Що меншою стає відстань між автомобілем і
відповідною перешкодою, то
коротшим є інтервал між звуковими
сигналами. Коли відстань менша
ніж 40 см, звуковий сигнал лунає
безперервно.
Окрім цього, відстань до перешкод позаду та попереду позначається
зміною ліній відстані в
інформаційному центрі водія3 125 або (залежно від модифікації)
– на інформаційному дисплеї
3 132.
Вказування відстані може
перериватися повідомленнями
системи автомобіля з вищим
пріоритетом. Після вимкнення
повідомлення відстань
відображатиметься знову.
Дезактивація
При швидкості автомобіля понад
11 км/год система автоматично
вимикається.
Ручне вимкнення також можливе -
для цього слід натиснути кнопку
система допомоги під час
паркування r.
Якщо систему деактивувати
вручну, індикатор у кнопці згасне, а
в інформаційному центрі водія
з’явиться спливне повідомлення.
Після того як систему допомоги під час паркування переднім і заднім
ходом було вимкнуто вручну, її
можна ввімкнути знову кнопкою
r . Вона також увімкнеться після
ввімкнення задньої передачі.
Усю систему можна вимкнути
вручну в меню персоналізації
автомобіля на
інформаційному дисплеї. Вона
залишається вимкненою під час
поточного циклу запалювання або
до повторного ввімкнення у меню
персоналізації.
Персоналізація автомобіля 3 136.
Несправність
Якщо виникне несправність або
система тимчасово не
працюватиме, наприклад через
високий рівень зовнішнього шуму

Керування автомобілем та експлуатація225чи інші перешкоди, в
інформаційному центрі водія
з’явиться спливне повідомлення.
Повідомлення автомобіля 3 134.

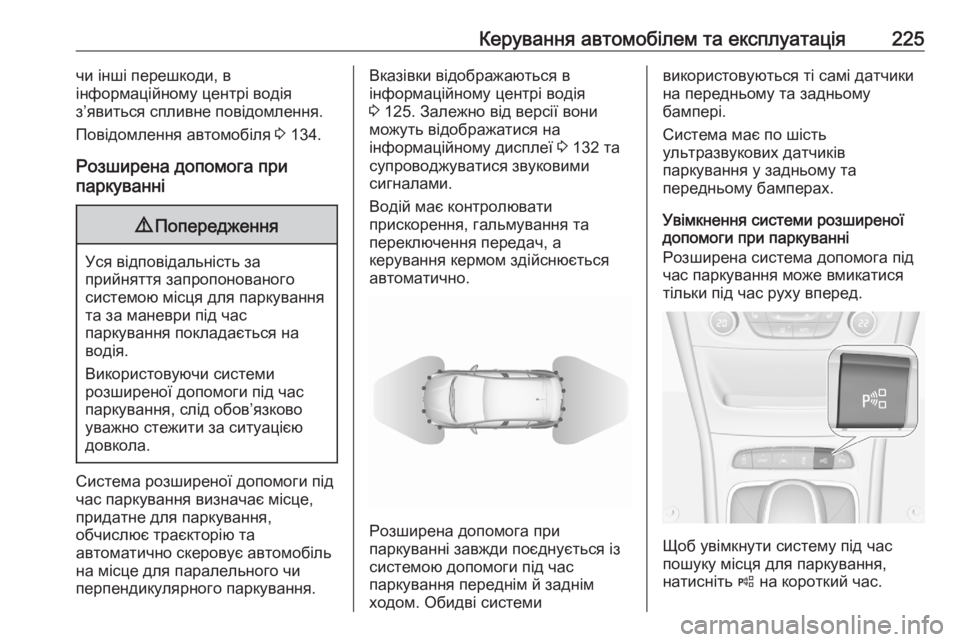

Розширена допомога при
паркуванні9 Попередження
Уся відповідальність за
прийняття запропонованого
системою місця для паркування
та за маневри під час
паркування покладається на
водія.
Використовуючи системи
розширеної допомоги під час
паркування, слід обов’язково
уважно стежити за ситуацією
довкола.
Система розширеної допомоги під
час паркування визначає місце,
придатне для паркування,
обчислює траєкторію та
автоматично скеровує автомобіль
на місце для паралельного чи
перпендикулярного паркування.
Вказівки відображаються в
інформаційному центрі водія
3 125. Залежно від версії вони
можуть відображатися на
інформаційному дисплеї 3 132 та
супроводжуватися звуковими
сигналами.
Водій має контролювати
прискорення, гальмування та
переключення передач, а
керування кермом здійснюється
автоматично.
Розширена допомога при
паркуванні завжди поєднується із системою допомоги під час
паркування переднім й заднім
ходом. Обидві системи
використовуються ті самі датчики
на передньому та задньому
бампері.
Система має по шість
ультразвукових датчиків
паркування у задньому та
передньому бамперах.
Увімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.

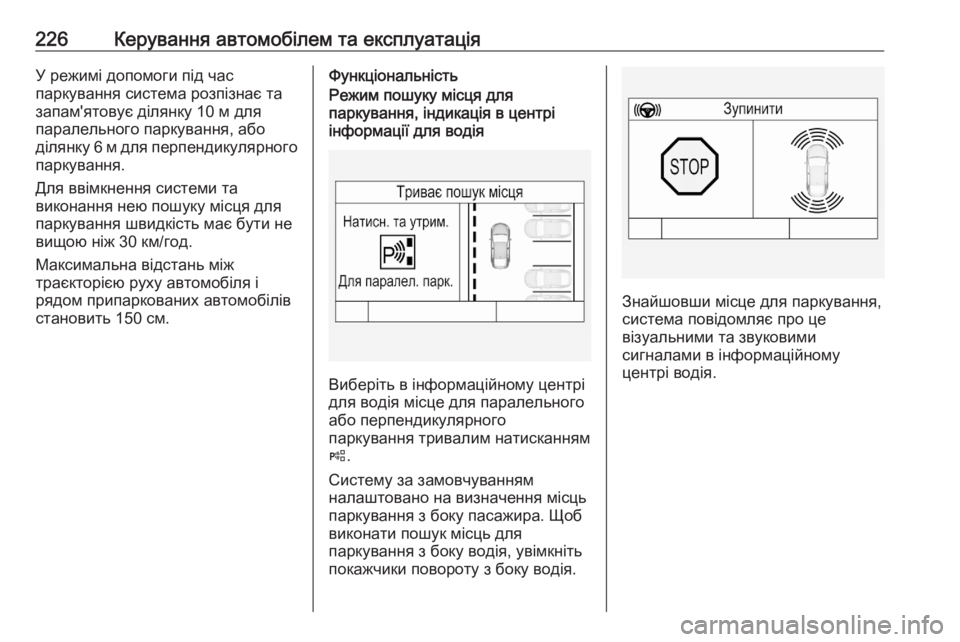

226Керування автомобілем та експлуатаціяУ режимі допомоги під час
паркування система розпізнає та
запам'ятовує ділянку 10 м для
паралельного паркування, або
ділянку 6 м для перпендикулярного
паркування.
Для ввімкнення системи та
виконання нею пошуку місця для
паркування швидкість має бути не
вищою ніж 30 км/год.
Максимальна відстань між
траєкторією руху автомобіля і
рядом припаркованих автомобілів
становить 150 см.ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водія
Виберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
покажчики повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.

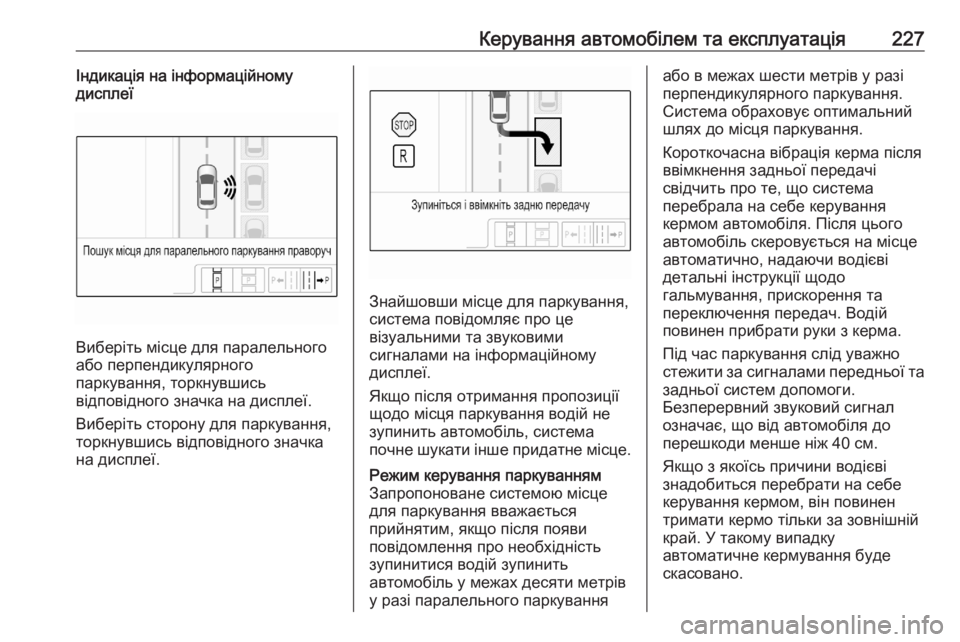

Керування автомобілем та експлуатація227Індикація на інформаційному
дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на інформаційному
дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення про необхідність
зупинитися водій зупинить
автомобіль у межах десяти метрів
у разі паралельного паркуванняабо в межах шести метрів у разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
переключення передач. Водій
повинен прибрати руки з керма.
Під час паркування слід уважно
стежити за сигналами передньої та
задньої систем допомоги.
Безперервний звуковий сигнал
означає, що від автомобіля до
перешкоди менше ніж 40 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасовано.

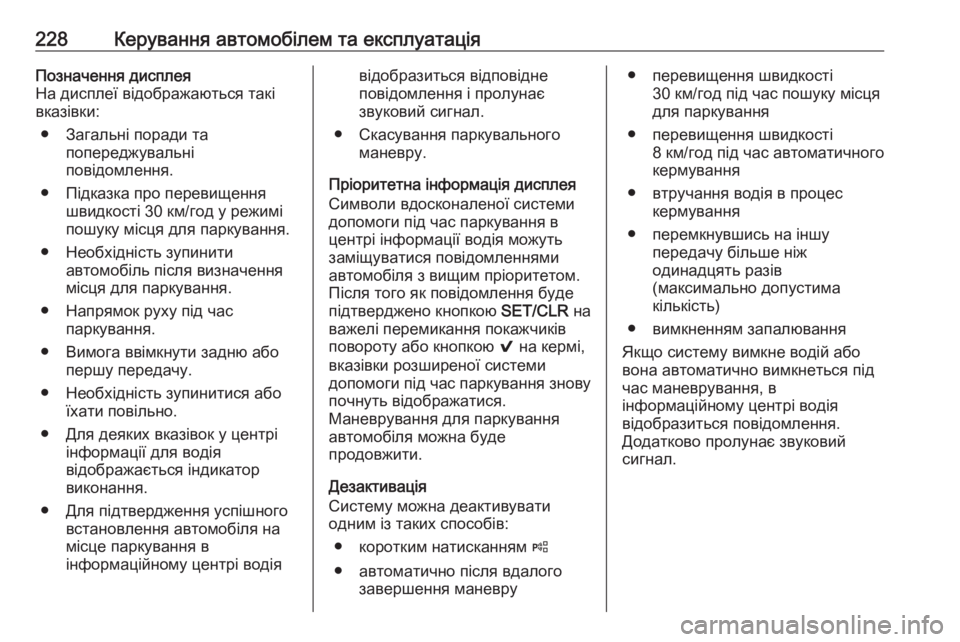

228Керування автомобілем та експлуатаціяПозначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Необхідність зупинити автомобіль після визначення
місця для паркування.
● Напрямок руху під час паркування.
● Вимога ввімкнути задню або першу передачу.
● Необхідність зупинитися або їхати повільно.
● Для деяких вказівок у центрі інформації для водія
відображається індикатор
виконання.
● Для підтвердження успішного встановлення автомобіля на
місце паркування в
інформаційному центрі водіявідобразиться відповідне
повідомлення і пролунає
звуковий сигнал.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після того як повідомлення буде
підтверджено кнопкою SET/CLR на
важелі перемикання покажчиків
повороту або кнопкою 9 на кермі,
вказівки розширеної системи
допомоги під час паркування знову почнуть відображатися.
Маневрування для паркування
автомобіля можна буде
продовжити.
Дезактивація
Систему можна деактивувати
одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● перемкнувшись на іншу передачу більше ніж
одинадцять разів
(максимально допустима
кількість)
● вимкненням запалювання
Якщо систему вимкне водій або вона автоматично вимкнеться під
час маневрування, в
інформаційному центрі водія
відобразиться повідомлення.
Додатково пролунає звуковий
сигнал.
