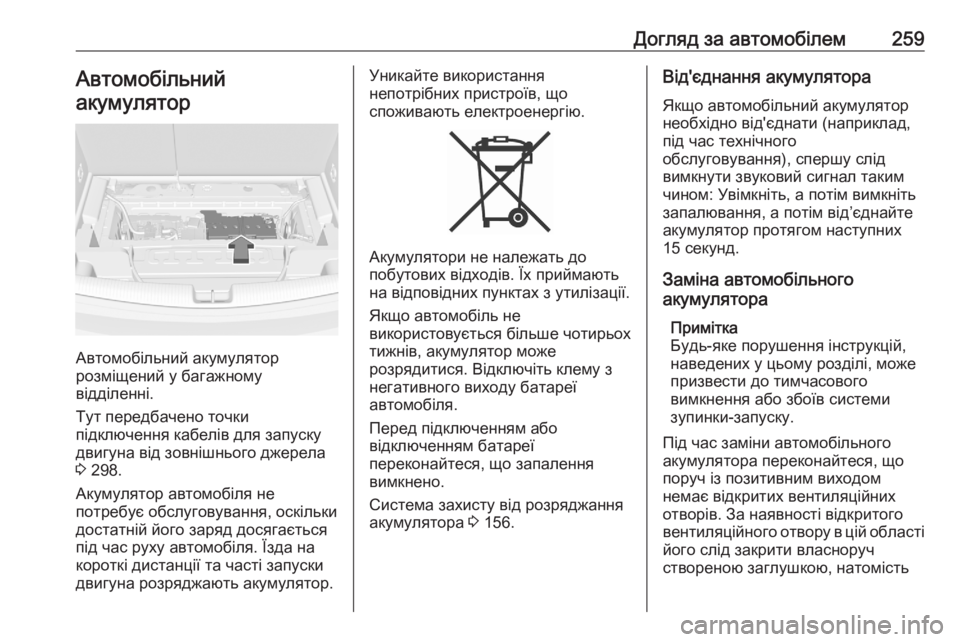

Догляд за автомобілем259Автомобільнийакумулятор
Автомобільний акумулятор
розміщений у багажному
відділенні.
Тут передбачено точки
підключення кабелів для запуску
двигуна від зовнішнього джерела
3 298.
Акумулятор автомобіля не
потребує обслуговування, оскільки
достатній його заряд досягається
під час руху автомобіля. Їзда на
короткі дистанції та часті запуски
двигуна розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Система захисту від розряджання
акумулятора 3 156.
Від'єднання акумулятора
Якщо автомобільний акумулятор
необхідно від'єднати (наприклад,
під час технічного
обслуговування), спершу слід
вимкнути звуковий сигнал таким
чином: Увімкніть, а потім вимкніть
запалювання, а потім від’єднайте
акумулятор протягом наступних
15 секунд.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій, наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість

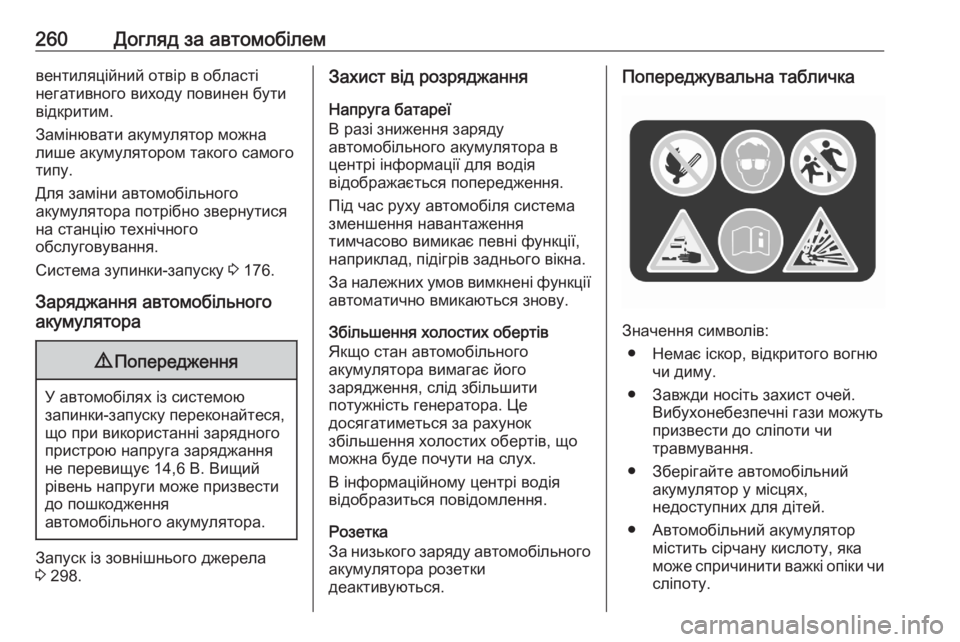

260Догляд за автомобілемвентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Для заміни автомобільного
акумулятора потрібно звернутися
на станцію технічного
обслуговування.
Система зупинки-запуску 3 176.
Заряджання автомобільного
акумулятора9 Попередження
У автомобілях із системою
запинки-запуску переконайтеся,
що при використанні зарядного
пристрою напруга заряджання
не перевищує 14,6 В. Вищий
рівень напруги може призвести
до пошкодження
автомобільного акумулятора.
Запуск із зовнішнього джерела
3 298.
Захист від розряджання
Напруга батареї
В разі зниження заряду
автомобільного акумулятора в
центрі інформації для водія
відображається попередження.
Під час руху автомобіля система
зменшення навантаження
тимчасово вимикає певні функції,
наприклад, підігрів заднього вікна.
За належних умов вимкнені функції
автоматично вмикаються знову.
Збільшення холостих обертів
Якщо стан автомобільного
акумулятора вимагає його
зарядження, слід збільшити
потужність генератора. Це
досягатиметься за рахунок
збільшення холостих обертів, що
можна буде почути на слух.
В інформаційному центрі водія
відобразиться повідомлення.
Розетка
За низького заряду автомобільного
акумулятора розетки
деактивуються.Попереджувальна табличка
Значення символів:
● Немає іскор, відкритого вогню чи диму.
● Завжди носіть захист очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи
сліпоту.

Догляд за автомобілем261● Детальніше див. у Посібнику зексплуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалювання тричі, щоразу - на
15 с. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не
менше ніж через 5 секунд. Якщо
двигун не запускається, зверніться

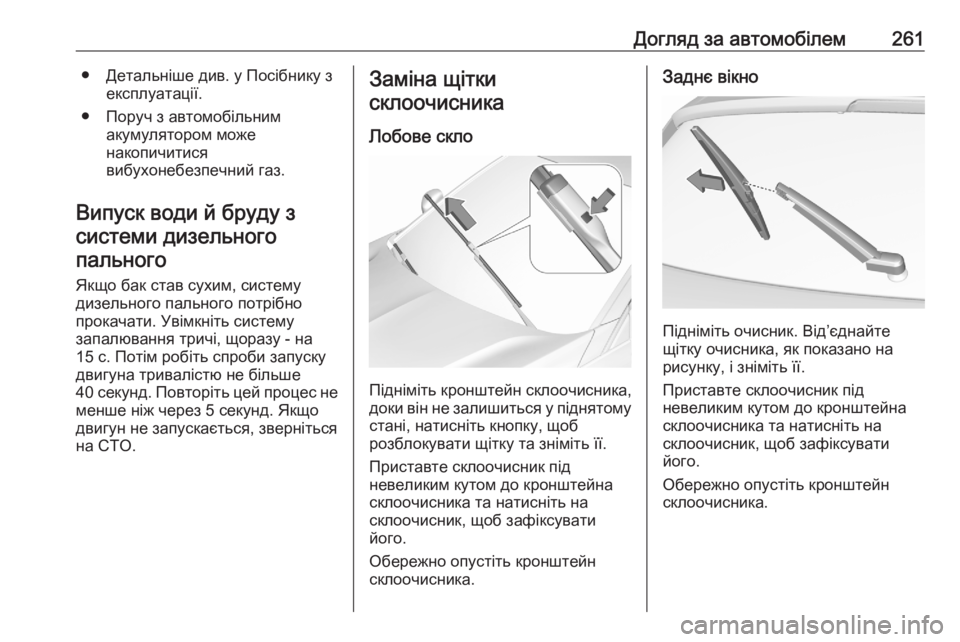

на СТО.Заміна щітки
склоочисника
Лобове скло
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

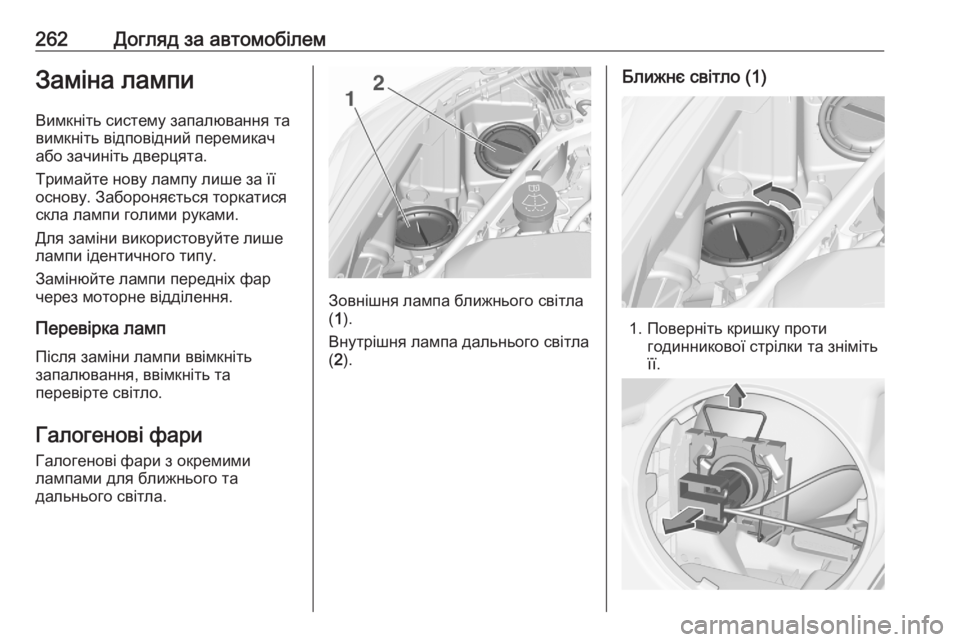

262Догляд за автомобілемЗаміна лампиВимкніть систему запалювання та
вимкніть відповідний перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп
Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.
Галогенові фариГалогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла ( 1 ).
Внутрішня лампа дальнього світла
( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.

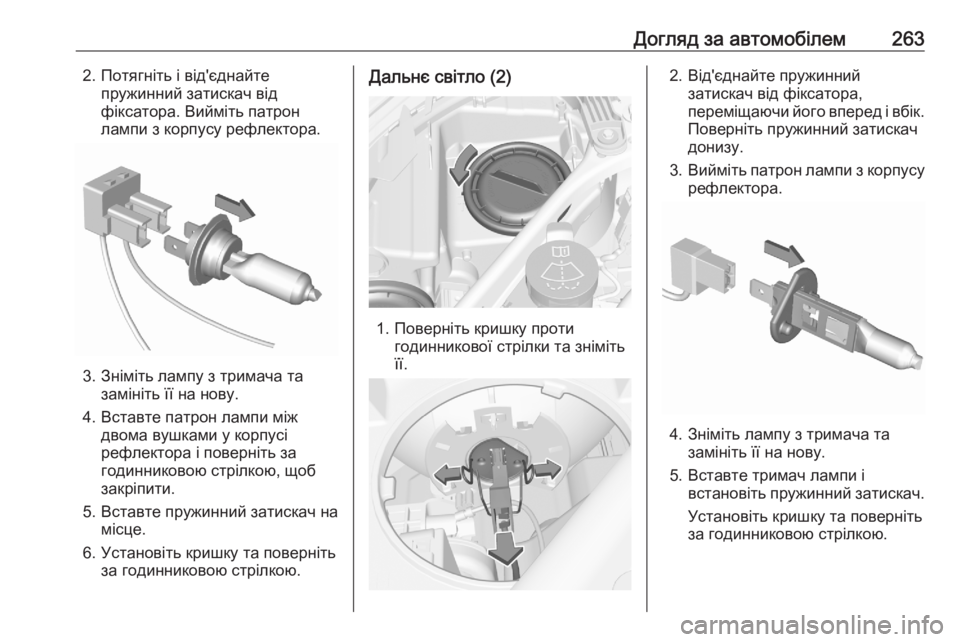

Догляд за автомобілем2632. Потягніть і від'єднайтепружинний затискач від
фіксатора. Вийміть патрон
лампи з корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте патрон лампи між двома вушками у корпусі
рефлектора і поверніть за
годинниковою стрілкою, щоб
закріпити.
5. Вставте пружинний затискач на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте пружинний затискач від фіксатора,
переміщаючи його вперед і вбік.
Поверніть пружинний затискач донизу.
3. Вийміть патрон лампи з корпусу
рефлектора.
4. Зніміть лампу з тримача та замініть її на нову.
5. Вставте тримач лампи і встановіть пружинний затискач.
Установіть кришку та поверніть за годинниковою стрілкою.

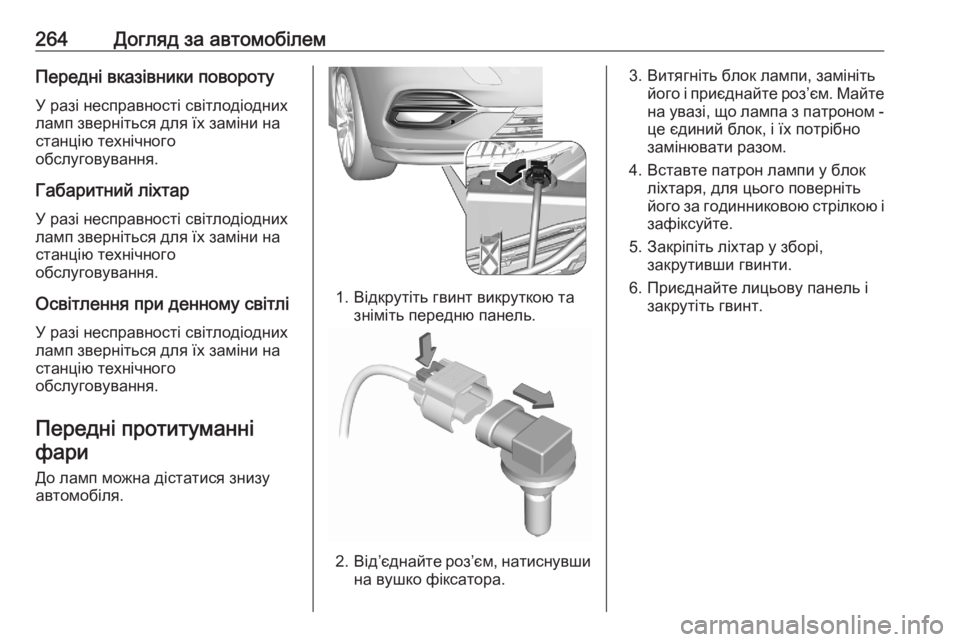

264Догляд за автомобілемПередні вказівники повороту
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Габаритний ліхтар У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Передні протитуманні фари
До ламп можна дістатися знизу
автомобіля.
1. Відкрутіть гвинт викруткою та зніміть передню панель.
2. Від’єднайте роз’єм, натиснувши
на вушко фіксатора.
3. Витягніть блок лампи, замініть його і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
4. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
5. Закріпіть ліхтар у зборі, закрутивши гвинти.
6. Приєднайте лицьову панель і закрутіть гвинт.

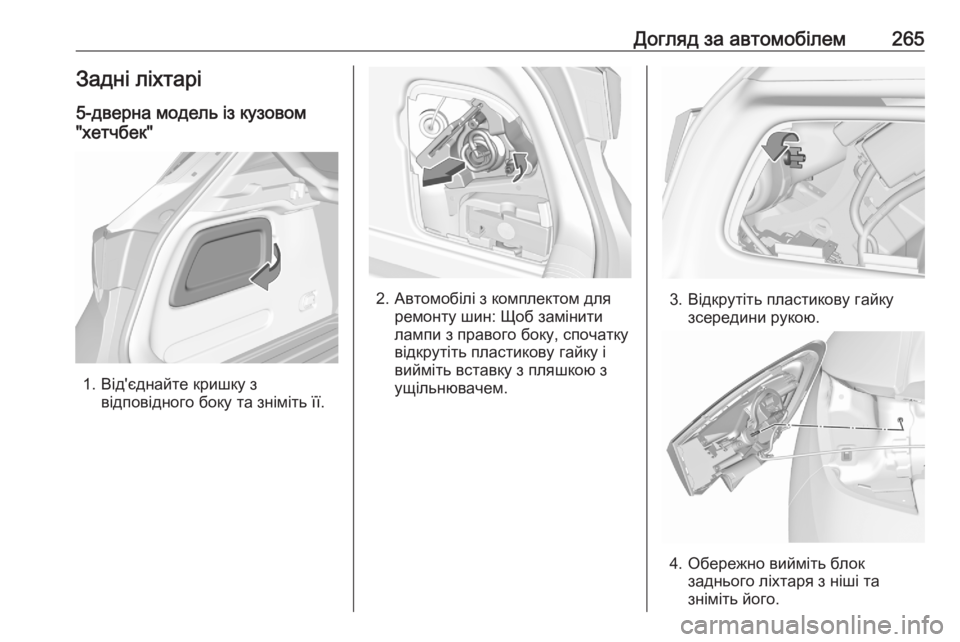

Догляд за автомобілем265Задні ліхтарі
5-дверна модель із кузовом
"хетчбек"
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Автомобілі з комплектом для ремонту шин: Щоб замінитилампи з правого боку, спочаткувідкрутіть пластикову гайку і
вийміть вставку з пляшкою з
ущільнювачем.3. Відкрутіть пластикову гайку зсередини рукою.
4. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його.

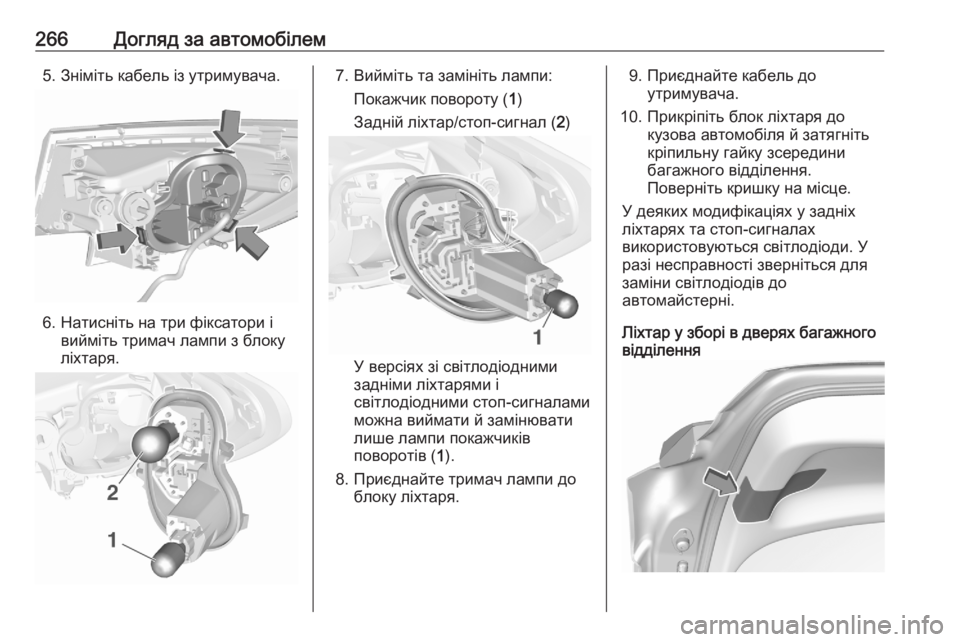

266Догляд за автомобілем5. Зніміть кабель із утримувача.
6. Натисніть на три фіксатори івийміть тримач лампи з блоку
ліхтаря.
7. Вийміть та замініть лампи:
Покажчик повороту ( 1)
Задній ліхтар/стоп-сигнал ( 2)
У версіях зі світлодіодними
задніми ліхтарями і
світлодіодними стоп-сигналами
можна виймати й замінювати
лише лампи покажчиків
поворотів ( 1).
8. Приєднайте тримач лампи до блоку ліхтаря.
9. Приєднайте кабель доутримувача.
10. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильну гайку зсередини
багажного відділення.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях та стоп-сигналах
використовуються світлодіоди. У
разі несправності зверніться для
заміни світлодіодів до
автомайстерні.
Ліхтар у зборі в дверях багажного
відділення

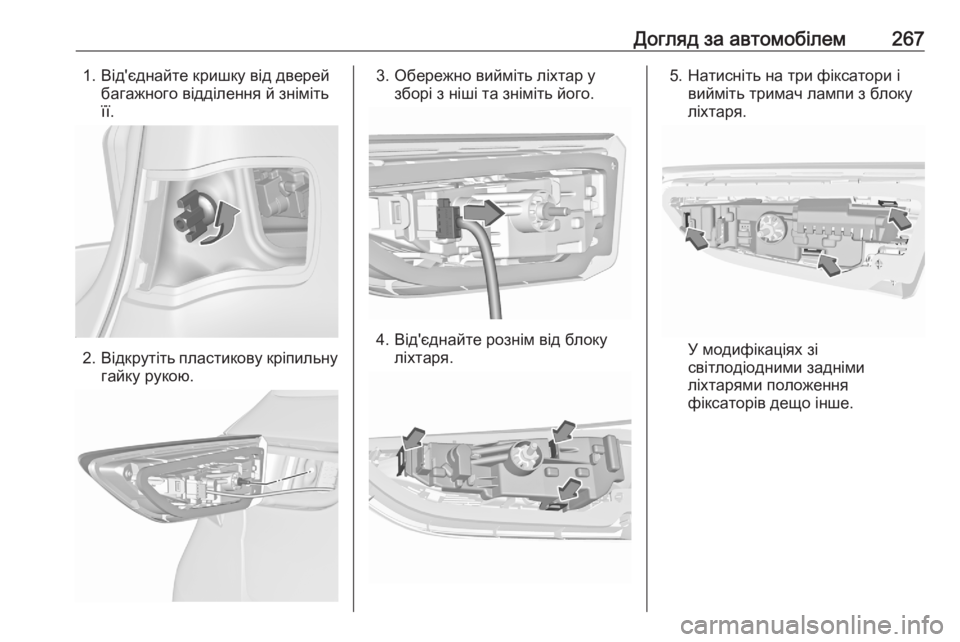

Догляд за автомобілем2671. Від'єднайте кришку від дверейбагажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте рознім від блокуліхтаря.
5. Натисніть на три фіксатори і вийміть тримач лампи з блоку
ліхтаря.
У модифікаціях зі
світлодіодними задніми
ліхтарями положення
фіксаторів дещо інше.

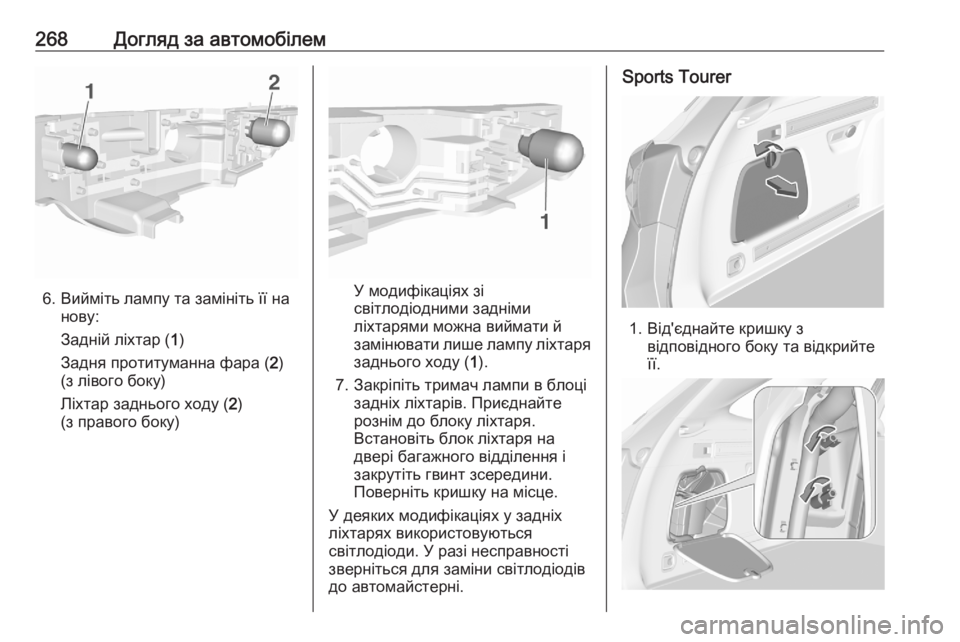

268Догляд за автомобілем
6. Вийміть лампу та замініть її нанову:
Задній ліхтар ( 1)
Задня протитуманна фара ( 2)
(з лівого боку)
Ліхтар заднього ходу ( 2)
(з правого боку)У модифікаціях зі
світлодіодними задніми
ліхтарями можна виймати й
замінювати лише лампу ліхтаря заднього ходу ( 1).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Приєднайте
рознім до блоку ліхтаря.
Встановіть блок ліхтаря на двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
У деяких модифікаціях у задніх
ліхтарях використовуються
світлодіоди. У разі несправності
зверніться для заміни світлодіодів
до автомайстерні.
Sports Tourer
1. Від'єднайте кришку з відповідного боку та відкрийте
її.
