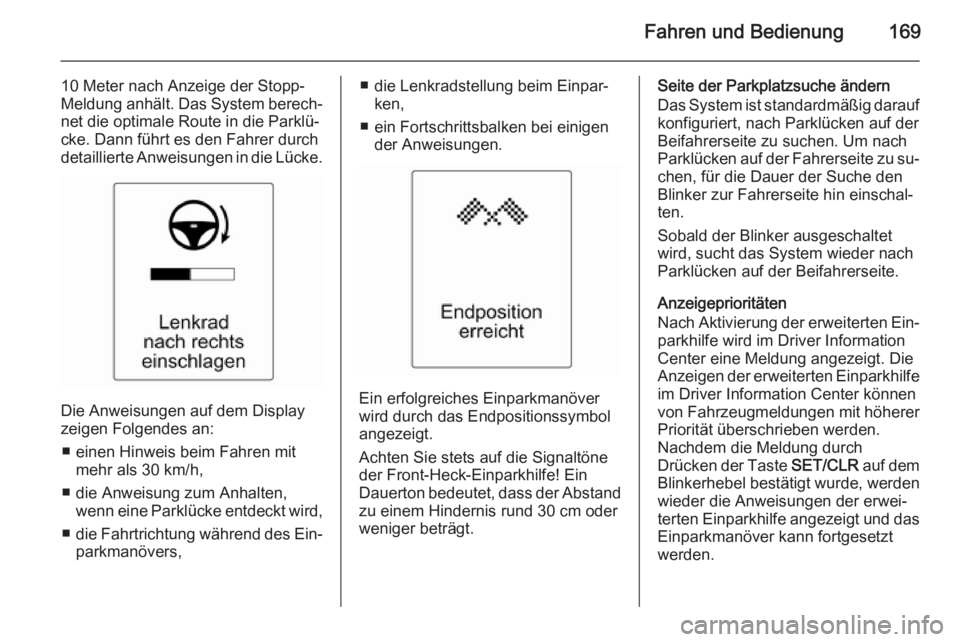

Fahren und Bedienung169
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.
Die Anweisungen auf dem Display
zeigen Folgendes an:
■ einen Hinweis beim Fahren mit mehr als 30 km/h,
■ die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird,
■ die Fahrtrichtung während des Ein‐
parkmanövers,
■ die Lenkradstellung beim Einpar‐ ken,
■ ein Fortschrittsbalken bei einigen der Anweisungen.
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis rund 30 cm oderweniger beträgt.
Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe im Driver Information Center könnenvon Fahrzeugmeldungen mit höherer
Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.

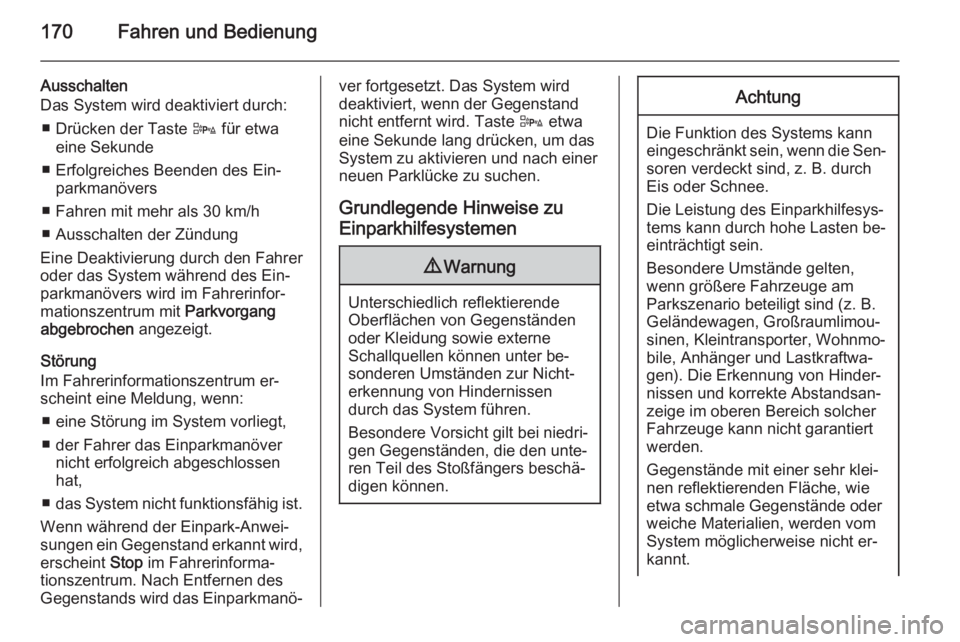

170Fahren und Bedienung
Ausschalten
Das System wird deaktiviert durch:
■ Drücken der Taste D für etwa
eine Sekunde
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
■ eine Störung im System vorliegt,■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat,
■ das System nicht funktionsfähig ist.
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. Taste D etwa
eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Umstände gelten,
wenn größere Fahrzeuge am
Parkszenario beteiligt sind (z. B.
Geländewagen, Großraumlimou‐
sinen, Kleintransporter, Wohnmo‐ bile, Anhänger und Lastkraftwa‐
gen). Die Erkennung von Hinder‐
nissen und korrekte Abstandsan‐
zeige im oberen Bereich solcher
Fahrzeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.

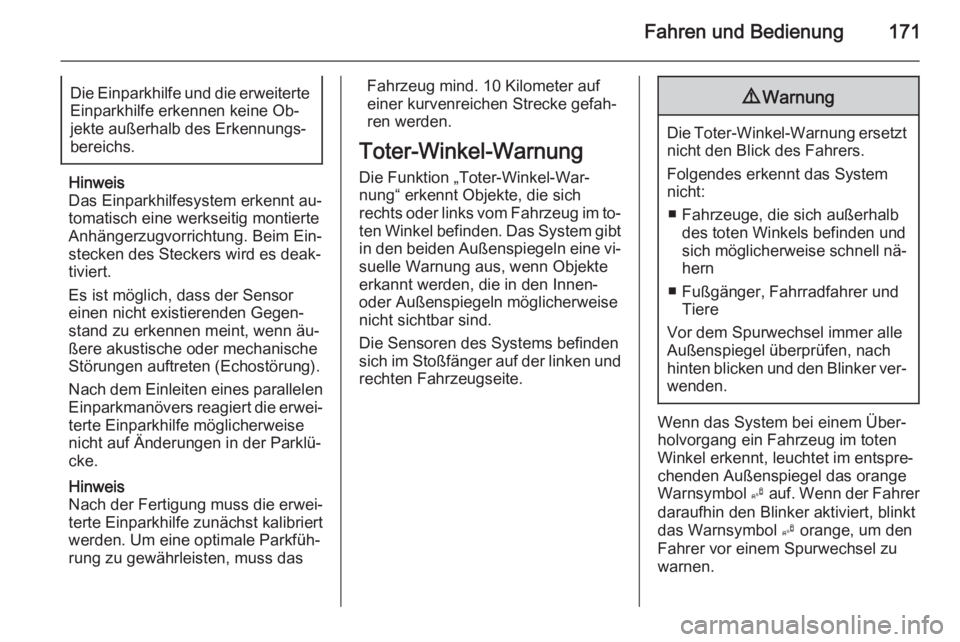

Fahren und Bedienung171Die Einparkhilfe und die erweiterteEinparkhilfe erkennen keine Ob‐
jekte außerhalb des Erkennungs‐
bereichs.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen Einparkmanövers reagiert die erwei‐
terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐ cke.
Hinweis
Nach der Fertigung muss die erwei‐ terte Einparkhilfe zunächst kalibriert
werden. Um eine optimale Parkfüh‐
rung zu gewährleisten, muss das
Fahrzeug mind. 10 Kilometer auf
einer kurvenreichen Strecke gefah‐
ren werden.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.

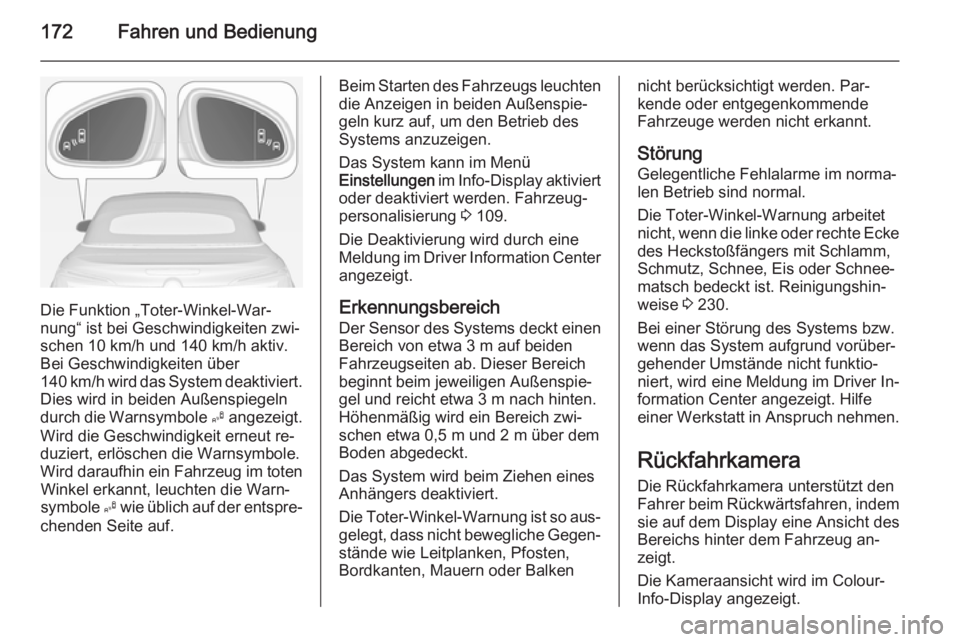

172Fahren und Bedienung
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 109.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balkennicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlalarme im norma‐
len Betrieb sind normal.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist. Reinigungshin‐
weise 3 230.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.

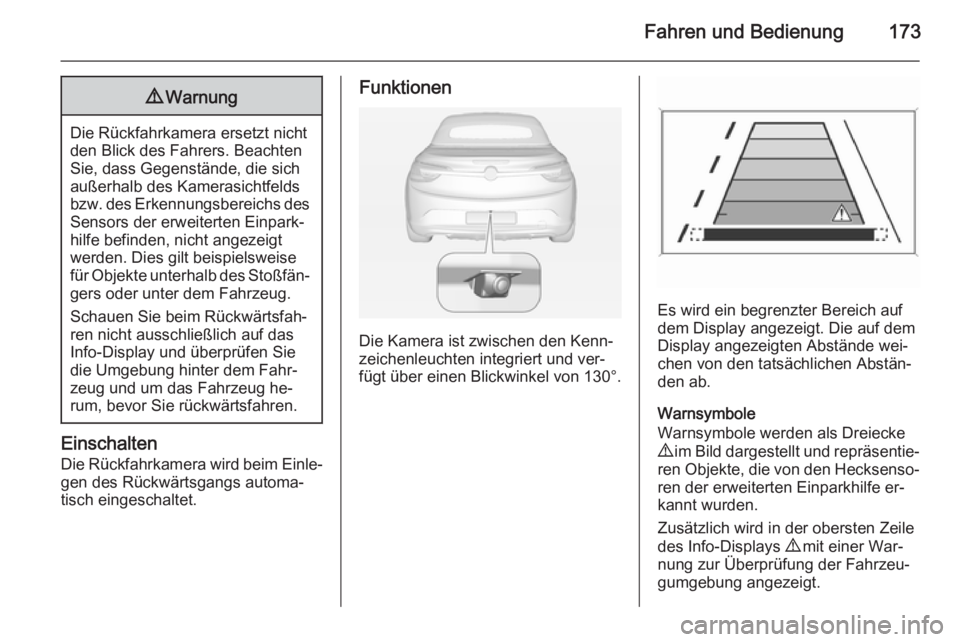

Fahren und Bedienung1739Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐
gumgebung angezeigt.

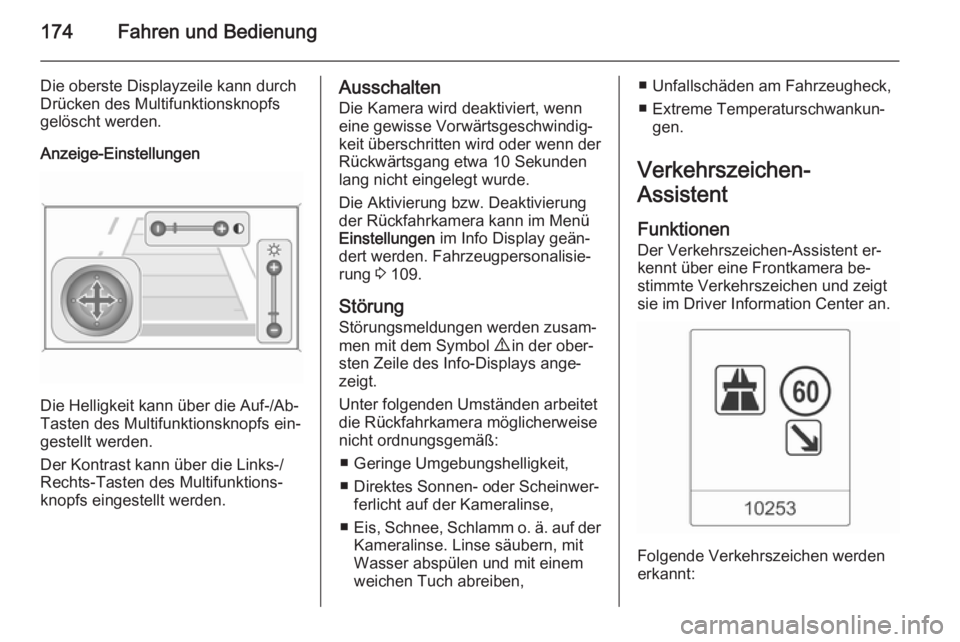

174Fahren und Bedienung
Die oberste Displayzeile kann durchDrücken des Multifunktionsknopfs
gelöscht werden.
Anzeige-Einstellungen
Die Helligkeit kann über die Auf-/Ab-
Tasten des Multifunktionsknopfs ein‐
gestellt werden.
Der Kontrast kann über die Links-/ Rechts-Tasten des Multifunktions‐knopfs eingestellt werden.
Ausschalten
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 109.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ Geringe Umgebungshelligkeit,
■ Direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,■ Unfallschäden am Fahrzeugheck,
■ Extreme Temperaturschwankun‐ gen.
Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:

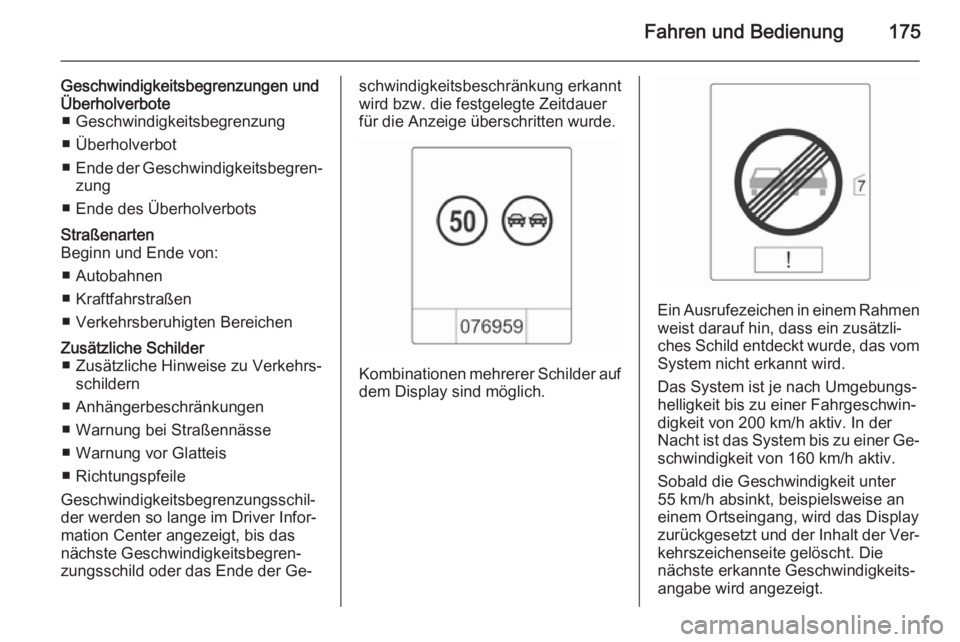

Fahren und Bedienung175
Geschwindigkeitsbegrenzungen und
Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot
■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraßen
■ Verkehrsberuhigten BereichenZusätzliche Schilder ■ Zusätzliche Hinweise zu Verkehrs‐ schildern
■ Anhängerbeschränkungen
■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungsschil‐
der werden so lange im Driver Infor‐
mation Center angezeigt, bis das
nächste Geschwindigkeitsbegren‐
zungsschild oder das Ende der Ge‐schwindigkeitsbeschränkung erkannt
wird bzw. die festgelegte Zeitdauer
für die Anzeige überschritten wurde.
Kombinationen mehrerer Schilder auf dem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen
weist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.

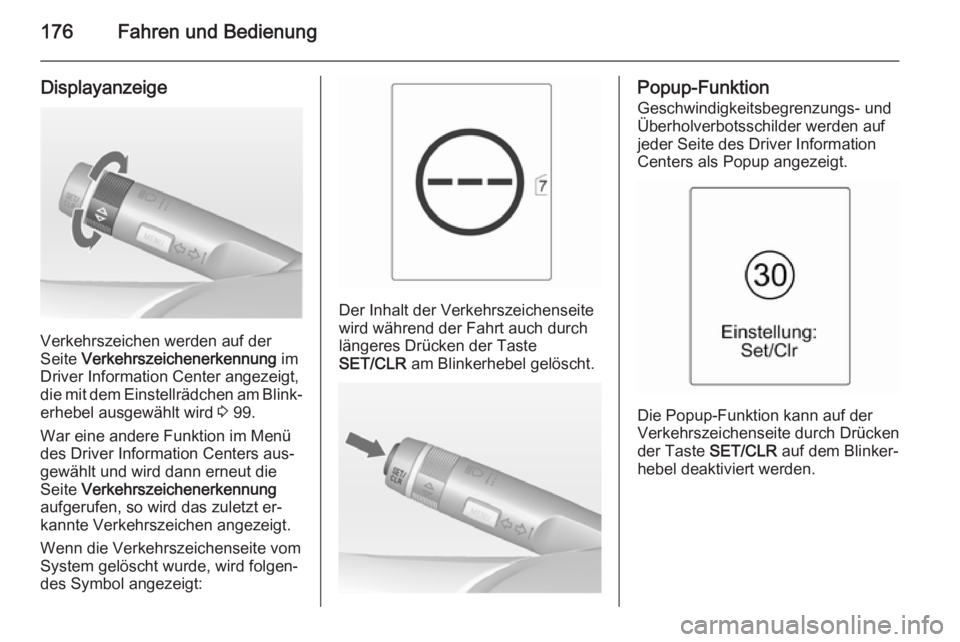

176Fahren und Bedienung
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Driver Information Center angezeigt,
die mit dem Einstellrädchen am Blink‐
erhebel ausgewählt wird 3 99.
War eine andere Funktion im Menü
des Driver Information Centers aus‐ gewählt und wird dann erneut die
Seite Verkehrszeichenerkennung
aufgerufen, so wird das zuletzt er‐
kannte Verkehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐
des Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
wird während der Fahrt auch durch
längeres Drücken der Taste
SET/CLR am Blinkerhebel gelöscht.
Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotsschilder werden auf
jeder Seite des Driver Information Centers als Popup angezeigt.
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
der Taste SET/CLR auf dem Blinker‐
hebel deaktiviert werden.

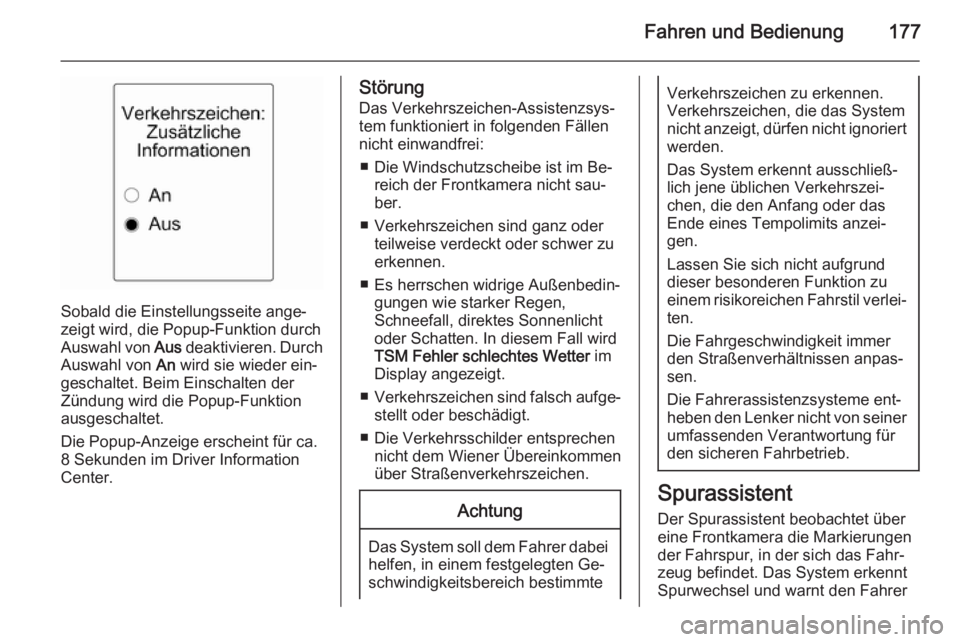

Fahren und Bedienung177
Sobald die Einstellungsseite ange‐
zeigt wird, die Popup-Funktion durch Auswahl von Aus deaktivieren. Durch
Auswahl von An wird sie wieder ein‐
geschaltet. Beim Einschalten der
Zündung wird die Popup-Funktion
ausgeschaltet.
Die Popup-Anzeige erscheint für ca. 8 Sekunden im Driver Information
Center.
Störung
Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
■ Die Windschutzscheibe ist im Be‐ reich der Frontkamera nicht sau‐
ber.
■ Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu
erkennen.
■ Es herrschen widrige Außenbedin‐ gungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall wird
TSM Fehler schlechtes Wetter im
Display angezeigt.
■ Verkehrszeichen sind falsch aufge‐
stellt oder beschädigt.
■ Die Verkehrsschilder entsprechen nicht dem Wiener Übereinkommen
über Straßenverkehrszeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐ sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für den sicheren Fahrbetrieb.
Spurassistent
Der Spurassistent beobachtet über
eine Frontkamera die Markierungen
der Fahrspur, in der sich das Fahr‐
zeug befindet. Das System erkennt
Spurwechsel und warnt den Fahrer

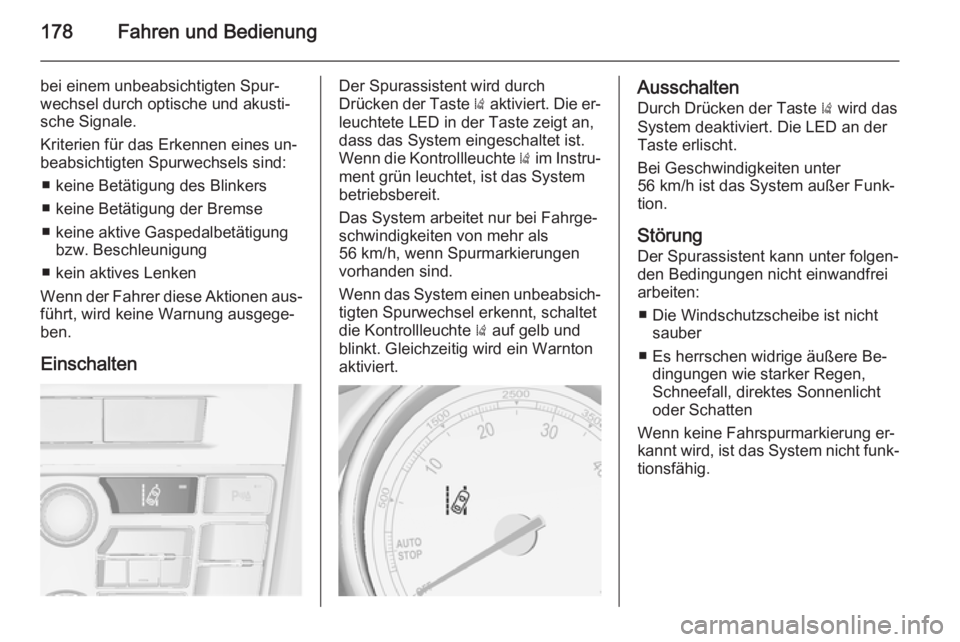

178Fahren und Bedienung
bei einem unbeabsichtigten Spur‐
wechsel durch optische und akusti‐
sche Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
■ keine Betätigung des Blinkers
■ keine Betätigung der Bremse
■ keine aktive Gaspedalbetätigung bzw. Beschleunigung
■ kein aktives Lenken
Wenn der Fahrer diese Aktionen aus‐ führt, wird keine Warnung ausgege‐
ben.
EinschaltenDer Spurassistent wird durch
Drücken der Taste ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
56 km/h, wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton
aktiviert.Ausschalten
Durch Drücken der Taste ) wird das
System deaktiviert. Die LED an der
Taste erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System außer Funk‐ tion.
Störung
Der Spurassistent kann unter folgen‐ den Bedingungen nicht einwandfrei
arbeiten:
■ Die Windschutzscheibe ist nicht sauber
■ Es herrschen widrige äußere Be‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐ tionsfähig.
