OPEL CASCADA 2014.5 Betriebsanleitung (in German)

Klimatisierung129
Entfeuchtung und Enteisung
■Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n=Kühlung4=Umluftbetrieb
Sitzheizung ß 3 55, Lenkradheizung
* 3 81.
Kühlung n
Taste
n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Ge‐
bläse der Klimatisierung funktions‐
fähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt

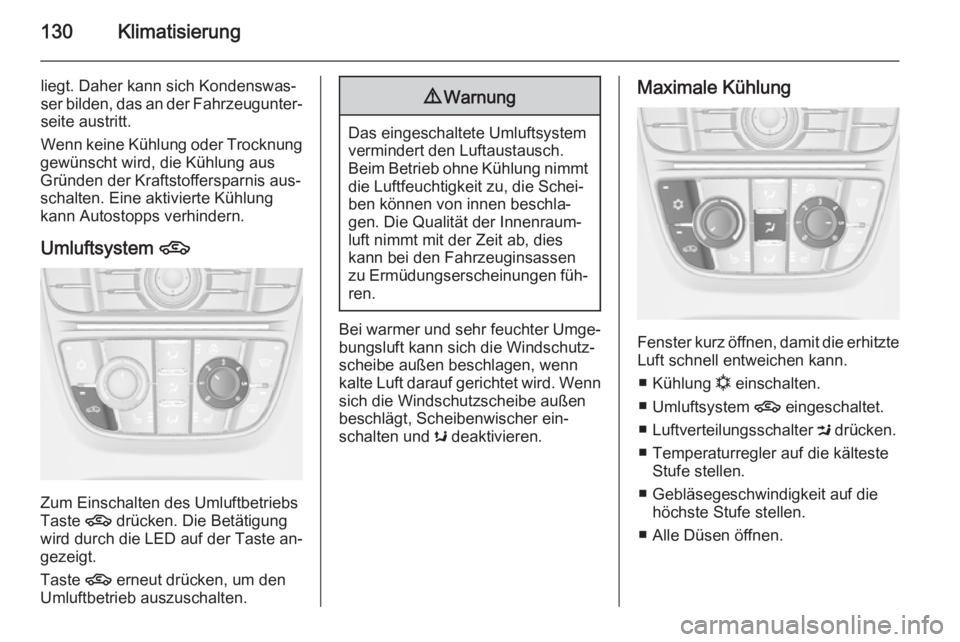

130Klimatisierung
liegt. Daher kann sich Kondenswas‐ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann sich die Windschutz‐
scheibe außen beschlagen, wenn
kalte Luft darauf gerichtet wird. Wenn
sich die Windschutzscheibe außen
beschlägt, Scheibenwischer ein‐
schalten und s deaktivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte
Luft schnell entweichen kann.
■ Kühlung n einschalten.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsschalter M drücken.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Alle Düsen öffnen.

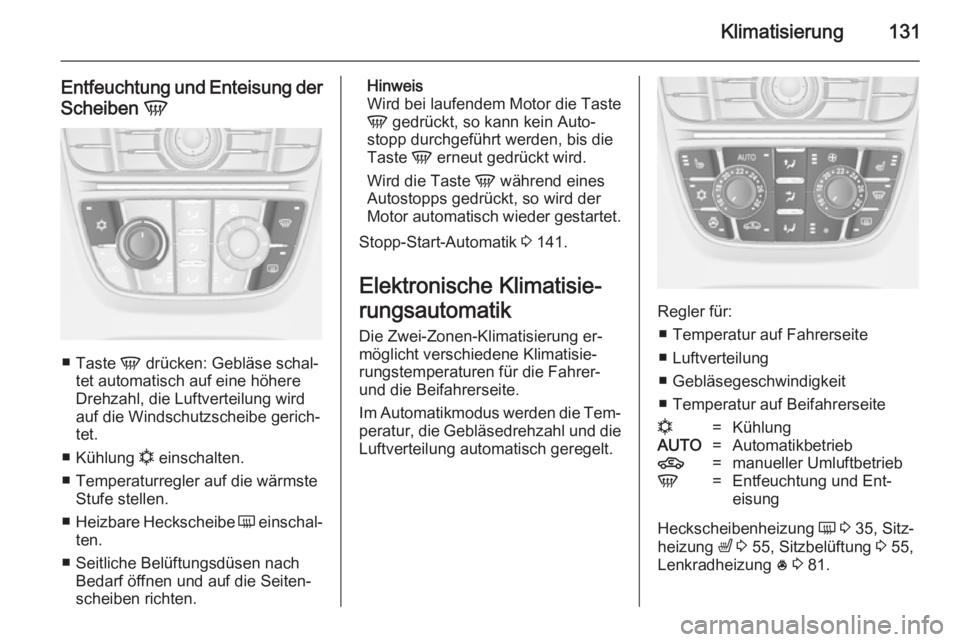

Klimatisierung131
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Kühlung n einschalten.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 141.
Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht verschiedene Klimatisie‐
rungstemperaturen für die Fahrer-
und die Beifahrerseite.
Im Automatikmodus werden die Tem‐ peratur, die Gebläsedrehzahl und die
Luftverteilung automatisch geregelt.
Regler für:
■ Temperatur auf Fahrerseite
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Temperatur auf Beifahrerseite
n=KühlungAUTO=Automatikbetrieb4=manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 35, Sitz‐
heizung ß 3 55, Sitzbelüftung 3 55,
Lenkradheizung * 3 81.

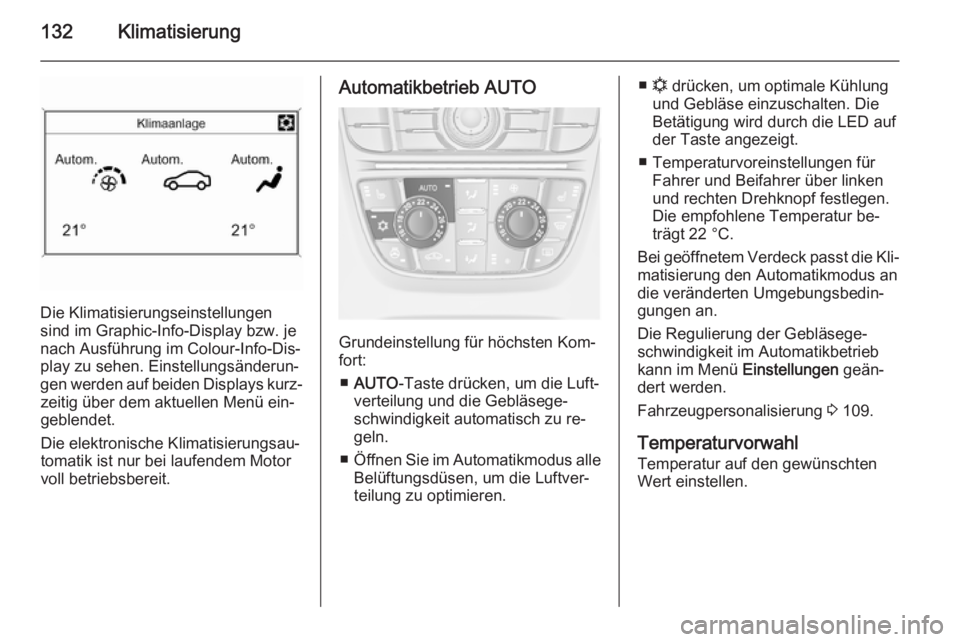

132Klimatisierung
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
■ Öffnen Sie im Automatikmodus alle
Belüftungsdüsen, um die Luftver‐
teilung zu optimieren.
■ n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Temperaturvoreinstellungen für Fahrer und Beifahrer über linken
und rechten Drehknopf festlegen. Die empfohlene Temperatur be‐
trägt 22 °C.
Bei geöffnetem Verdeck passt die Kli‐ matisierung den Automatikmodus an
die veränderten Umgebungsbedin‐
gungen an.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikbetrieb
kann im Menü Einstellungen geän‐
dert werden.
Fahrzeugpersonalisierung 3 109.
Temperaturvorwahl Temperatur auf den gewünschten
Wert einstellen.

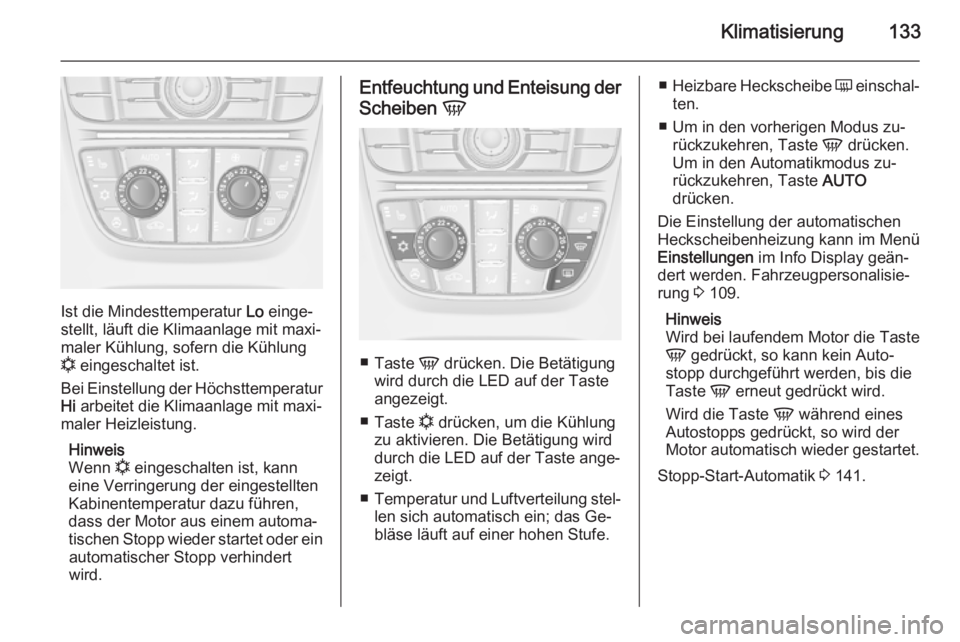

Klimatisierung133
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein
automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken. Die Betätigung
wird durch die LED auf der Taste
angezeigt.
■ Taste n drücken, um die Kühlung
zu aktivieren. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 109.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 141.

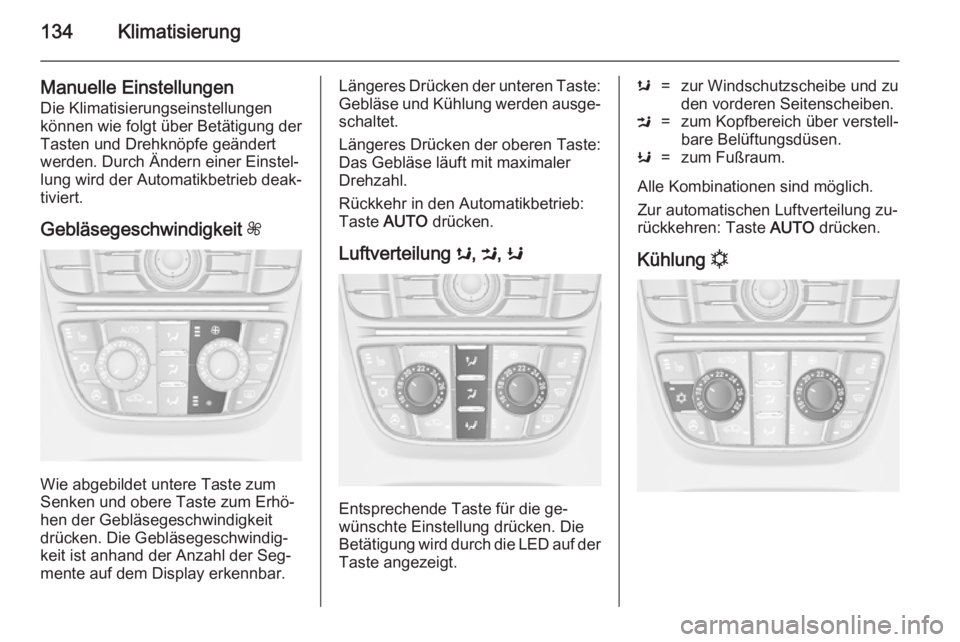

134Klimatisierung
Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung s, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Betätigung wird durch die LED auf der
Taste angezeigt.
s=zur Windschutzscheibe und zu den vorderen Seitenscheiben.M=zum Kopfbereich über verstell‐
bare Belüftungsdüsen.K=zum Fußraum.
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung n

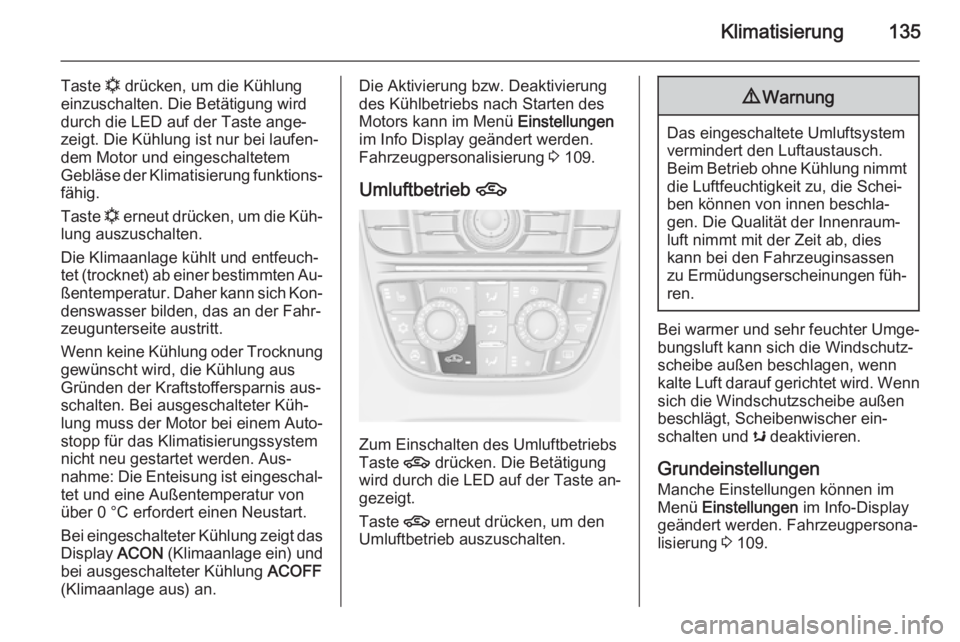

Klimatisierung135
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem
Gebläse der Klimatisierung funktions‐
fähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Daher kann sich Kon‐
denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐
stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Enteisung ist eingeschal‐ tet und eine Außentemperatur von
über 0 °C erfordert einen Neustart.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.Die Aktivierung bzw. Deaktivierung
des Kühlbetriebs nach Starten des
Motors kann im Menü Einstellungen
im Info Display geändert werden. Fahrzeugpersonalisierung 3 109.
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann sich die Windschutz‐
scheibe außen beschlagen, wenn
kalte Luft darauf gerichtet wird. Wenn
sich die Windschutzscheibe außen
beschlägt, Scheibenwischer ein‐
schalten und s deaktivieren.
Grundeinstellungen
Manche Einstellungen können im
Menü Einstellungen im Info-Display
geändert werden. Fahrzeugpersona‐
lisierung 3 109.

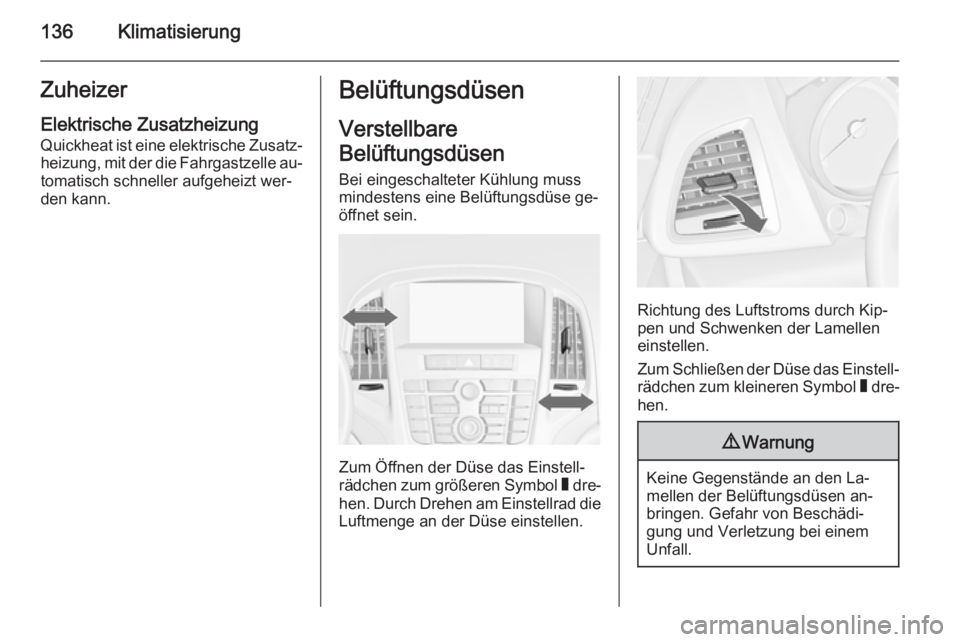

136KlimatisierungZuheizerElektrische Zusatzheizung
Quickheat ist eine elektrische Zusatz‐ heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse das Einstell‐
rädchen zum größeren Symbol W dre‐
hen. Durch Drehen am Einstellrad die
Luftmenge an der Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W dre‐
hen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

Klimatisierung137Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

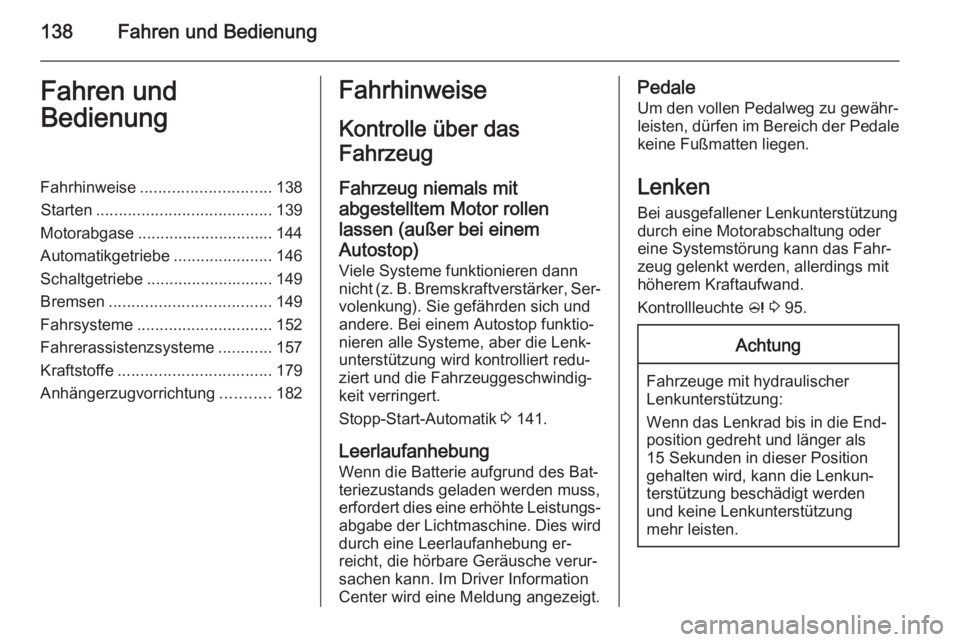

138Fahren und BedienungFahren und
BedienungFahrhinweise ............................. 138
Starten ....................................... 139
Motorabgase .............................. 144
Automatikgetriebe ......................146
Schaltgetriebe ............................ 149
Bremsen .................................... 149
Fahrsysteme .............................. 152
Fahrerassistenzsysteme ............157
Kraftstoffe .................................. 179
Anhängerzugvorrichtung ...........182Fahrhinweise
Kontrolle über das
Fahrzeug
Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostop) Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐
volenkung). Sie gefährden sich und
andere. Bei einem Autostop funktio‐
nieren alle Systeme, aber die Lenk‐
unterstützung wird kontrolliert redu‐
ziert und die Fahrzeuggeschwindig‐
keit verringert.
Stopp-Start-Automatik 3 141.
Leerlaufanhebung
Wenn die Batterie aufgrund des Bat‐
teriezustands geladen werden muss,
erfordert dies eine erhöhte Leistungs‐
abgabe der Lichtmaschine. Dies wird durch eine Leerlaufanhebung er‐
reicht, die hörbare Geräusche verur‐
sachen kann. Im Driver Information
Center wird eine Meldung angezeigt.Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.
Lenken Bei ausgefallener Lenkunterstützung
durch eine Motorabschaltung oder
eine Systemstörung kann das Fahr‐
zeug gelenkt werden, allerdings mit
höherem Kraftaufwand.
Kontrollleuchte c 3 95.Achtung
Fahrzeuge mit hydraulischer
Lenkunterstützung:
Wenn das Lenkrad bis in die End‐ position gedreht und länger als
15 Sekunden in dieser Position
gehalten wird, kann die Lenkun‐ terstützung beschädigt werden
und keine Lenkunterstützung
mehr leisten.
