service OPEL CASCADA 2014.5 Betriebsanleitung (in German)

Einführung..................................... 2
Kurz und bündig ............................. 6
Schlüssel, Türen, Fenster ............20
Sitze, Rückhaltesysteme .............46
Stauraum ..................................... 71
Instrumente, Bedienelemente ......80
Beleuchtung ............................... 114
Klimatisierung ............................ 128
Fahren und Bedienung ..............138
Fahrzeugwartung .......................187
Service und Wartung .................234
Technische Daten ......................237
Kundeninformation .....................249
Stichwortverzeichnis ..................254Inhalt

Einführung3Fahrzeugspezifische
Daten Bitte tragen Sie die Daten Ihres Fahr‐
zeugs auf der vorherigen Seite ein,
um diese schnell verfügbar zu haben.
Diese Informationen sind in den Ab‐
schnitten „Service und Wartung“ und
„Technische Daten“ sowie auf dem
Typschild zu finden.
Einführung Ihr Fahrzeug ist die intelligente Ver‐
bindung von zukunftsweisender
Technik, Sicherheit, Umweltfreund‐
lichkeit und Wirtschaftlichkeit.
Mit dieser Betriebsanleitung erhalten
Sie alle Informationen, die Sie für den sicheren und effizienten Betrieb Ihres
Fahrzeugs benötigen.
Informieren Sie Ihre Mitfahrer über
mögliche Unfall- und Verletzungsge‐
fahren durch unsachgemäßen Ge‐
brauch des Fahrzeugs.
Sie sind verpflichtet, sich immer an
die geltenden Gesetze und Vorschrif‐ ten des Landes zu halten, in dem Siesich befinden. Diese können von den
Angaben in dieser Betriebsanleitung
abweichen.
Wenn in dieser Betriebsanleitung auf
die Inanspruchnahme einer Werkstatt verwiesen wird, empfehlen wir Ihnen,
einen Opel Service Partner aufzusu‐
chen.
Die Opel Service Partner bieten erst‐
klassigen Service zu angemessenen
Preisen. Erfahrene, von Opel ge‐
schulte Fachkräfte arbeiten nach spe‐ zifischen Vorschriften von Opel.
Die Kundenliteratur ist immer griffbe‐
reit im Fahrzeug aufzubewahren.
Benutzung dieser
Betriebsanleitung ■ In dieser Betriebsanleitung werden alle für dieses Modell erhältlichen
Optionen und Ausstattungen be‐
schrieben. Einige Beschreibungen,
einschließlich der für Display- und
Menüfunktionen, treffen aufgrund
der Modellvariante,
länderspezifischer
Besonderheiten,Sonderausstattungen oder Zubehör auf Ihr Fahrzeug
möglicherweise nicht zu.
■ Im Kapitel „Kurz und bündig“ erhal‐
ten Sie einen ersten Überblick.
■ Das Inhaltsverzeichnis am Anfang der Betriebsanleitung und in den
einzelnen Kapiteln hilft Ihnen, sich
rasch zu orientieren.
■ Spezielle Informationen finden Sie am schnellsten über das Stichwort‐
verzeichnis.
■ In dieser Betriebsanleitung werden Fahrzeuge mit dem Lenkrad auf
der linken Seite dargestellt. Die Be‐ dienung ist bei Fahrzeugen mit
dem Lenkrad auf der rechten Seite
vergleichbar.
■ In der Betriebsanleitung werden die
werkseitigen Motorbezeichnungen
verwendet. Die zugehörigen Ver‐
kaufsbezeichnungen finden Sie im
Kapitel „Technische Daten“.
■ Richtungsangaben, wie z. B. links oder rechts bzw. vorn oder hinten
beziehen sich immer auf die Fahrt‐
richtung.

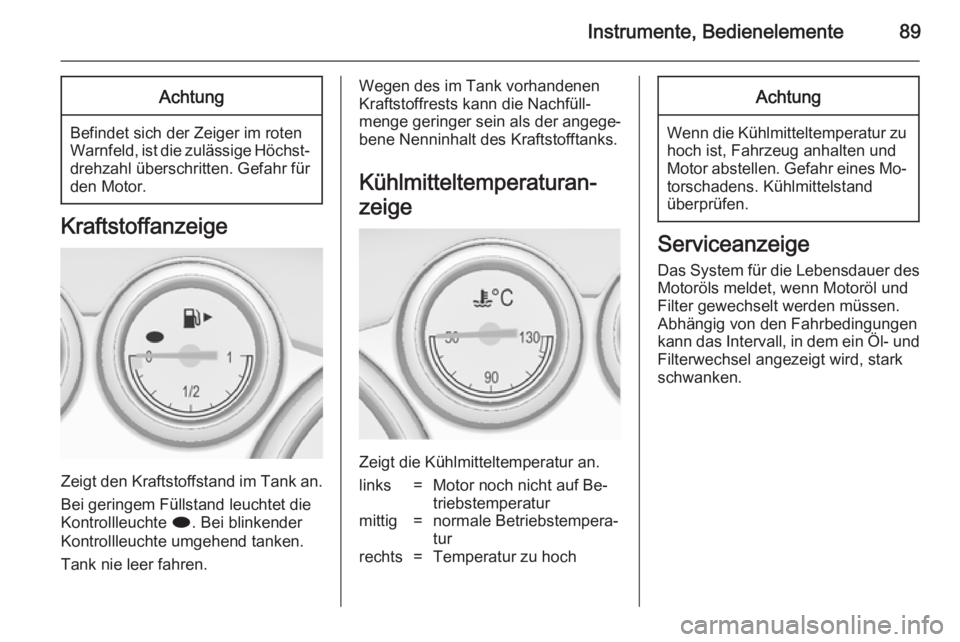

Instrumente, Bedienelemente89Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.

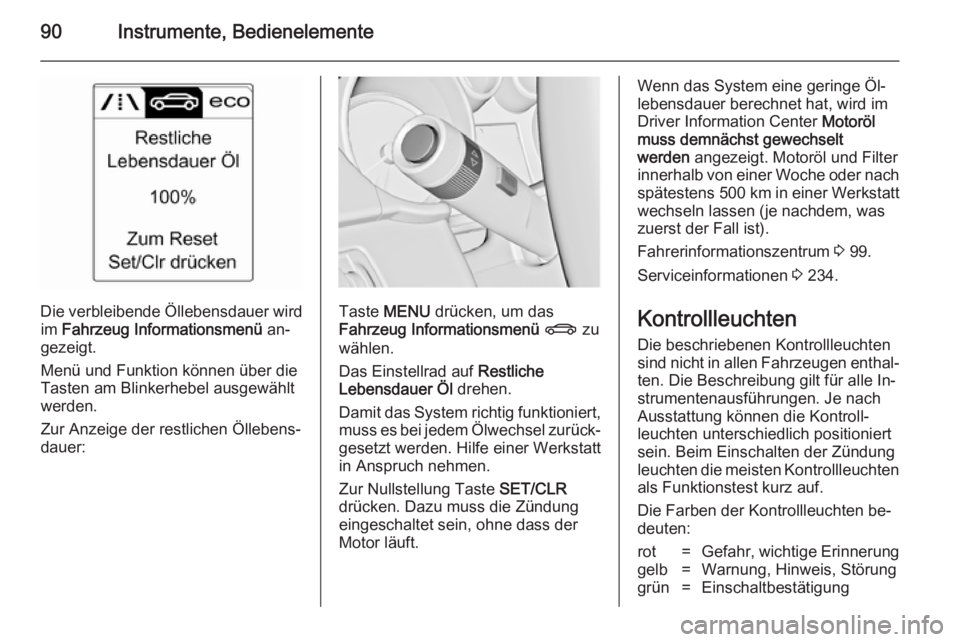

90Instrumente, Bedienelemente
Die verbleibende Öllebensdauer wirdim Fahrzeug Informationsmenü an‐
gezeigt.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐ dauer:Taste MENU drücken, um das
Fahrzeug Informationsmenü X zu
wählen.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert,
muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung
eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Fahrerinformationszentrum 3 99.
Serviceinformationen 3 234.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigung

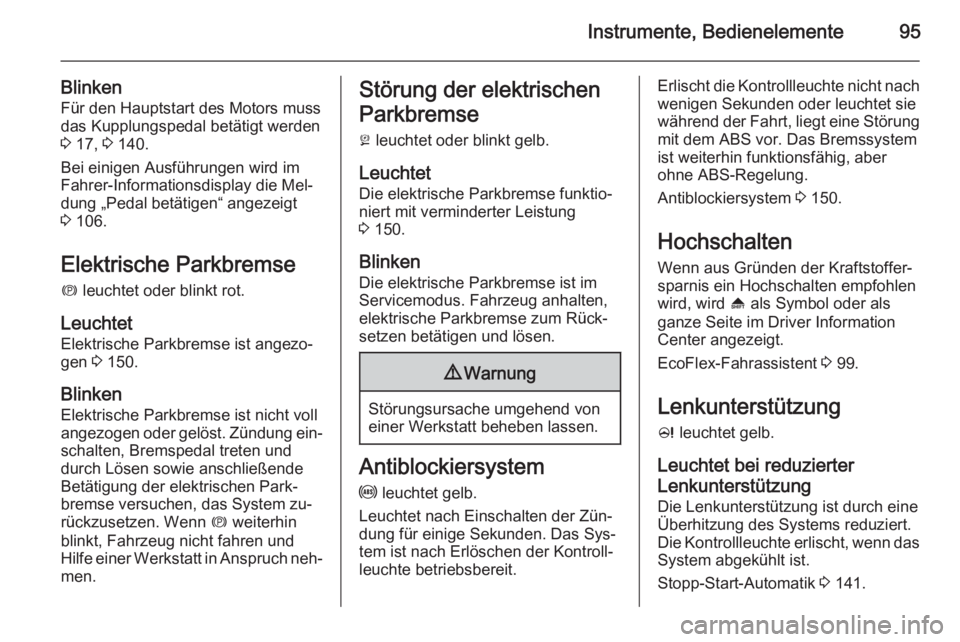

Instrumente, Bedienelemente95
BlinkenFür den Hauptstart des Motors mussdas Kupplungspedal betätigt werden
3 17, 3 140.
Bei einigen Ausführungen wird im
Fahrer-Informationsdisplay die Mel‐
dung „Pedal betätigen“ angezeigt
3 106.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchtet Elektrische Parkbremse ist angezo‐
gen 3 150.
Blinken Elektrische Parkbremse ist nicht voll
angezogen oder gelöst. Zündung ein‐
schalten, Bremspedal treten und
durch Lösen sowie anschließende
Betätigung der elektrischen Park‐
bremse versuchen, das System zu‐
rückzusetzen. Wenn m weiterhin
blinkt, Fahrzeug nicht fahren und
Hilfe einer Werkstatt in Anspruch neh‐ men.Störung der elektrischen
Parkbremse j leuchtet oder blinkt gelb.
Leuchtet Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 150.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten, elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung mit dem ABS vor. Das Bremssystem
ist weiterhin funktionsfähig, aber
ohne ABS-Regelung.
Antiblockiersystem 3 150.
Hochschalten
Wenn aus Gründen der Kraftstoffer‐
sparnis ein Hochschalten empfohlen
wird, wird [ als Symbol oder als
ganze Seite im Driver Information
Center angezeigt.
EcoFlex-Fahrassistent 3 99.
Lenkunterstützung
c leuchtet gelb.
Leuchtet bei reduzierter
Lenkunterstützung
Die Lenkunterstützung ist durch eine Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das System abgekühlt ist.
Stopp-Start-Automatik 3 141.

Instrumente, Bedienelemente107
Meldungen im Driver
Information Center
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Servicemeldungen
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Fahrsysteme
■ Fahrerassistenzsysteme
■ Geschwindigkeitsregler
■ Geschwindigkeitsbegrenzer
■ Einparkhilfe
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Verdeck
■ Laderaum, Kofferraumdeckel
■ Funkfernbedienung
■ Sicherheitsgurt
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
■ Status der FahrzeugbatterieMeldungen im
Colour-Info-Display Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐ gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Einige Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐
cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Wenn beim Losfahren die Türen oder der Kofferraumdeckel nichtrichtig geschlossenen sind.
■ Wenn das Verdeck nicht vollstän‐ dig geöffnet oder geschlossen ist.

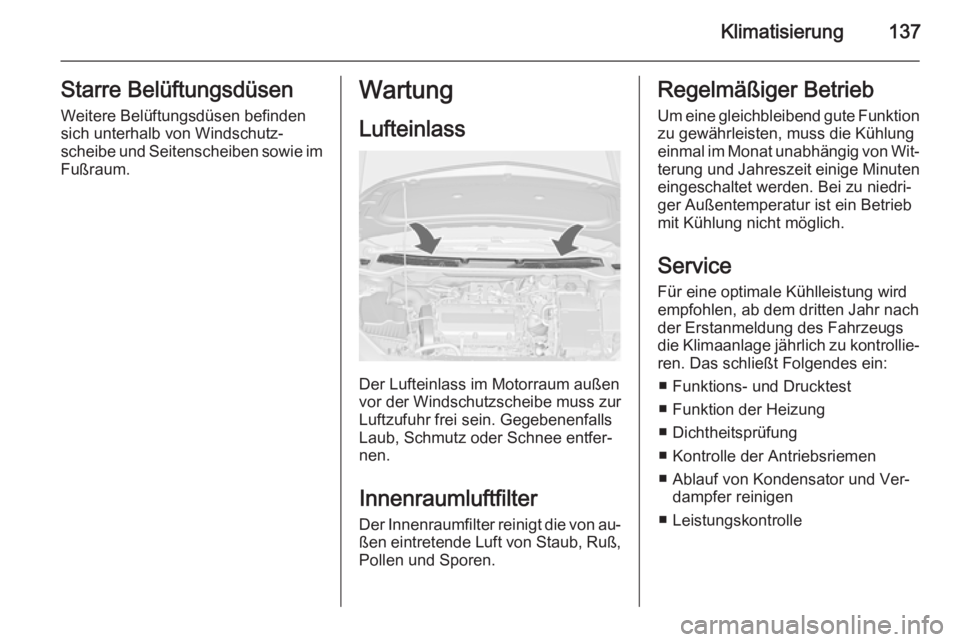

Klimatisierung137Starre Belüftungsdüsen
Weitere Belüftungsdüsen befinden sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

208Fahrzeugwartung
Nr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐
beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünder7SteckdoseNr.Stromkreis8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–Nr.Stromkreis21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hin‐
ter einer Abdeckung.

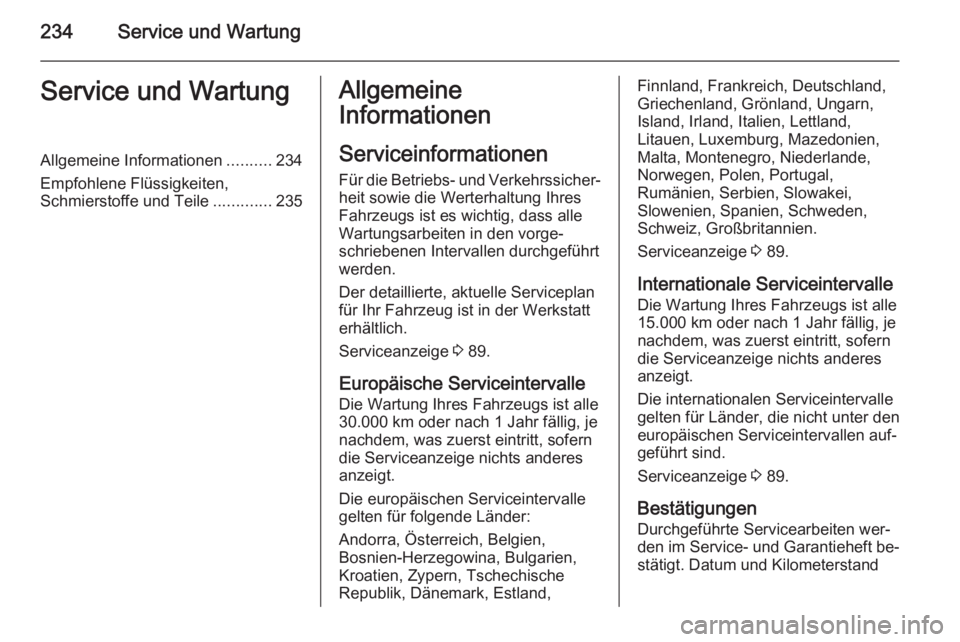

234Service und WartungService und WartungAllgemeine Informationen..........234
Empfohlene Flüssigkeiten, Schmierstoffe und Teile .............235Allgemeine
Informationen
Serviceinformationen Für die Betriebs- und Verkehrssicher‐heit sowie die Werterhaltung Ihres
Fahrzeugs ist es wichtig, dass alle
Wartungsarbeiten in den vorge‐
schriebenen Intervallen durchgeführt werden.
Der detaillierte, aktuelle Serviceplan
für Ihr Fahrzeug ist in der Werkstatt
erhältlich.
Serviceanzeige 3 89.
Europäische Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
30.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Die europäischen Serviceintervalle gelten für folgende Länder:
Andorra, Österreich, Belgien,
Bosnien-Herzegowina, Bulgarien, Kroatien, Zypern, Tschechische
Republik, Dänemark, Estland,Finnland, Frankreich, Deutschland,
Griechenland, Grönland, Ungarn,
Island, Irland, Italien, Lettland,
Litauen, Luxemburg, Mazedonien,
Malta, Montenegro, Niederlande,
Norwegen, Polen, Portugal,
Rumänien, Serbien, Slowakei,
Slowenien, Spanien, Schweden,
Schweiz, Großbritannien.
Serviceanzeige 3 89.
Internationale Serviceintervalle Die Wartung Ihres Fahrzeugs ist alle
15.000 km oder nach 1 Jahr fällig, je
nachdem, was zuerst eintritt, sofern
die Serviceanzeige nichts anderes
anzeigt.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter deneuropäischen Serviceintervallen auf‐geführt sind.
Serviceanzeige 3 89.
Bestätigungen
Durchgeführte Servicearbeiten wer‐
den im Service- und Garantieheft be‐ stätigt. Datum und Kilometerstand

Service und Wartung235
werden durch Stempel und
Unterschrift der jeweiligen Werkstatt
ergänzt.
Achten Sie darauf, dass das Service-
und Garantieheft richtig ausgefüllt
wird, denn ein lückenloser Service-
Nachweis ist in Garantie- oder Ku‐
lanzfällen von entscheidender Be‐
deutung, aber auch ein Vorteil beim Verkauf des Fahrzeugs.
Serviceintervall bei
verbleibender Lebensdauer des
Motoröls
Das Serviceintervall wird je nach Nut‐
zung von mehreren Parametern be‐
stimmt.
Die Serviceanzeige gibt an, wann ein Ölwechsel fällig ist.
Serviceanzeige 3 89.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeiten
und Schmierstoffe Nur Produkte verwenden, die den
empfohlenen Spezifikationen ent‐
sprechen. Schäden, die durch die
Verwendung von Produkten verur‐
sacht werden, die diesen Spezifikati‐
onen nicht entsprechen, sind nicht
durch die Garantie gedeckt.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐ sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als
Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt,
vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der Vis‐
kositätswert gibt Auskunft über die Zähflüssigkeit des Öls in einem be‐
stimmten Temperaturbereich.
Dexos ist ein neues Qualitätsmotoröl,
das Benzin- und Dieselmotoren be‐
sonders gut schützt. Falls es nicht
verfügbar ist, muss Motoröl einer an‐
deren aufgeführten Qualität verwen‐
det werden.
Wählen Sie das geeignete Motoröl nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 239.
Motoröl auffüllen
Motoröle unterschiedlicher Hersteller
und Marken können gemischt wer‐
den, sofern die erforderlichen Motor‐ ölkriterien Qualität und Viskosität ein‐ gehalten werden.
Die Verwendung von Motoröl der Ka‐
tegorie ACEA A1/B1 und A5/B5 ist
untersagt, da dies unter bestimmten
