OPEL CASCADA 2014.5 Instruktionsbok

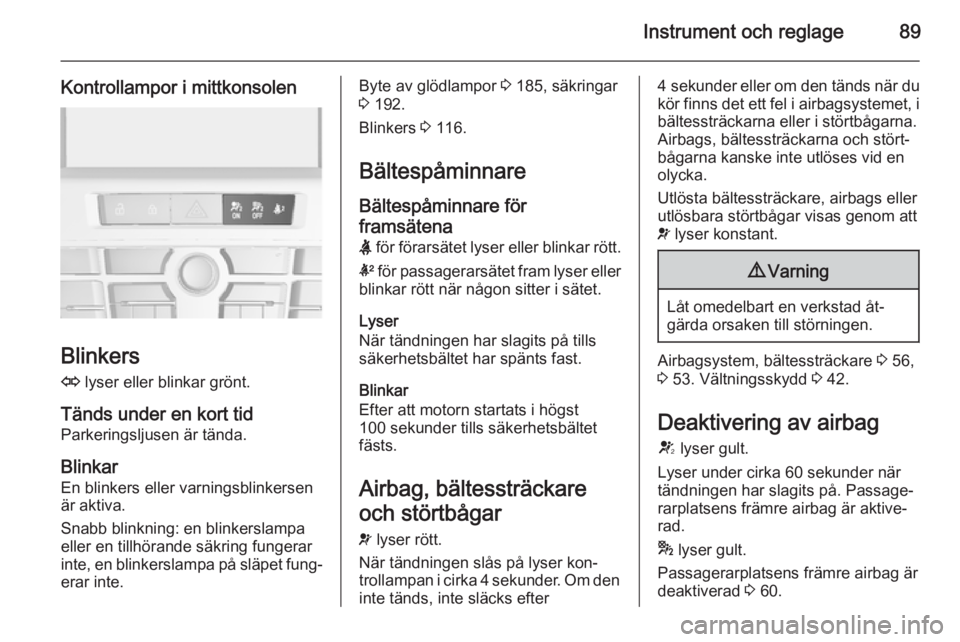

Instrument och reglage89
Kontrollampor i mittkonsolen
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: en blinkerslampa eller en tillhörande säkring fungerarinte, en blinkerslampa på släpet fung‐
erar inte.
Byte av glödlampor 3 185, säkringar
3 192.
Blinkers 3 116.
Bältespåminnare Bältespåminnare för
framsätena
X för förarsätet lyser eller blinkar rött.
k för passagerarsätet fram lyser eller
blinkar rött när någon sitter i sätet.
Lyser
När tändningen har slagits på tills
säkerhetsbältet har spänts fast.
Blinkar
Efter att motorn startats i högst
100 sekunder tills säkerhetsbältet
fästs.
Airbag, bältessträckare
och störtbågar
v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka 4 sekunder. Om den inte tänds, inte släcks efter4 sekunder eller om den tänds när du
kör finns det ett fel i airbagsystemet, i
bältessträckarna eller i störtbågarna.
Airbags, bältessträckarna och stört‐
bågarna kanske inte utlöses vid en
olycka.
Utlösta bältessträckare, airbags eller
utlösbara störtbågar visas genom att
v lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Airbagsystem, bältessträckare 3 56,
3 53. Vältningsskydd 3 42.
Deaktivering av airbag
V lyser gult.
Lyser under cirka 60 sekunder när tändningen har slagits på. Passage‐
rarplatsens främre airbag är aktive‐
rad.
* lyser gult.
Passagerarplatsens främre airbag är
deaktiverad 3 60.

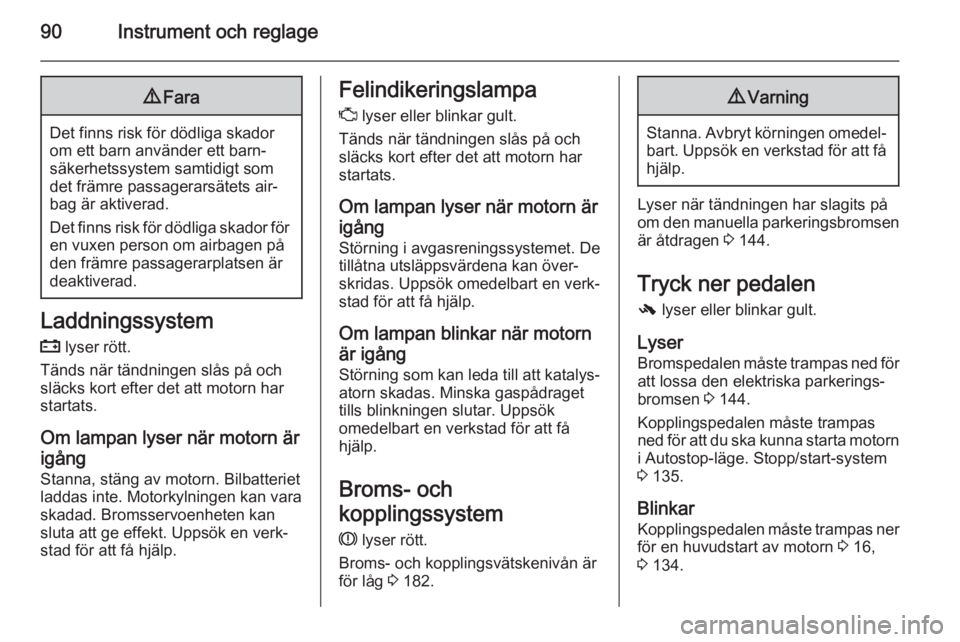

90Instrument och reglage9Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Broms- och
kopplingssystem R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 182.9
Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 144.
Tryck ner pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 144.
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 135.
Blinkar Kopplingspedalen måste trampas ner för en huvudstart av motorn 3 16,
3 134.

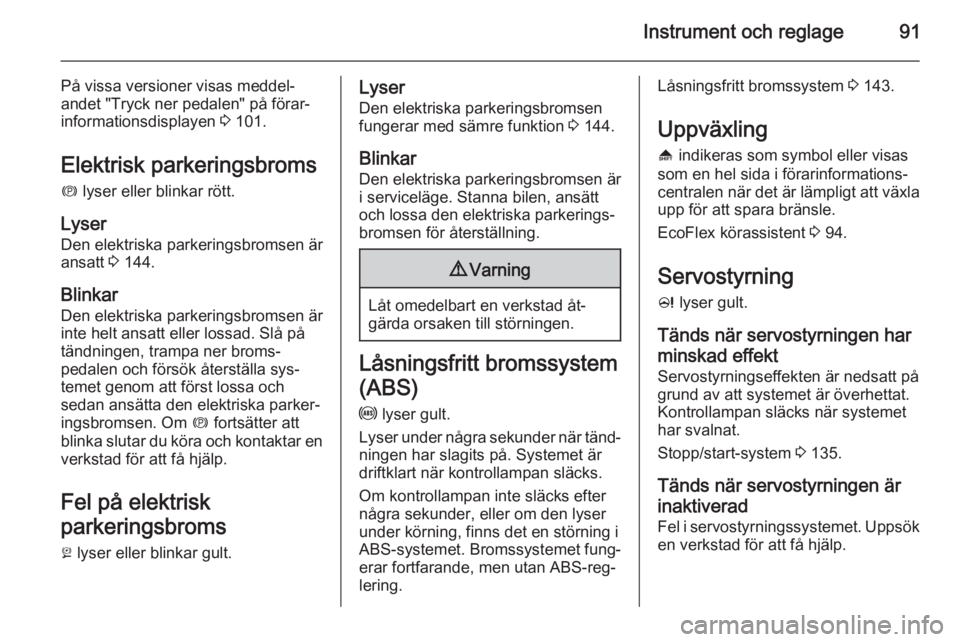

Instrument och reglage91
På vissa versioner visas meddel‐
andet "Tryck ner pedalen" på förar‐
informationsdisplayen 3 101.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser Den elektriska parkeringsbromsen äransatt 3 144.
Blinkar Den elektriska parkeringsbromsen ärinte helt ansatt eller lossad. Slå påtändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms
j lyser eller blinkar gult.Lyser
Den elektriska parkeringsbromsen
fungerar med sämre funktion 3 144.
Blinkar
Den elektriska parkeringsbromsen är i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte släcks efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS-reg‐
lering.
Låsningsfritt bromssystem 3 143.
Uppväxling [ indikeras som symbol eller visas
som en hel sida i förarinformations‐
centralen när det är lämpligt att växla
upp för att spara bränsle.
EcoFlex körassistent 3 94.
Servostyrning
c lyser gult.
Tänds när servostyrningen har minskad effekt Servostyrningseffekten är nedsatt på
grund av att systemet är överhettat.
Kontrollampan släcks när systemet
har svalnat.
Stopp/start-system 3 135.
Tänds när servostyrningen är inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.

92Instrument och reglageFilbytesvarning
) lyser grönt eller blinkar gult.
Lyser grönt
Systemet är på och redo för drift.
Blinkar gult Systemet känner igen ett oavsiktligt
filbyte.
Elektronisk
stabilitetsreglering av n lyser gult.
Systemet deaktiveras.
Elektronisk
stabilitetsreglering och
drivkraftsreglering b lyser eller blinkar gult.
Blinkar
Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.Lyser
Det finns ett fel i systemet. Ett var‐
ningsmeddelande visas i förarin‐
formationscentralen. Det är möjligt att köra vidare. Systemet fungerar inte.
Körstabiliteten kan försämras be‐
roende på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering
3 146, Drivkraftsreglering 3 145.
Drivkraftsreglering av k lyser gult.
Systemet deaktiveras.
Förglödning ! lyser gult.
Förglödning är aktiv. Den kopplas
endast in vid låga utomhustempera‐
turer.
Dieselpartikelfilter % lyser eller blinkar gult.
Dieselpartikelfilter behöver rengöras.Fortsätt köra tills % släcks. Låt om
möjligt inte motorns varvtal sjunka
under 2 000 varv per minut.
Lyser Dieselpartikelfiltret är fullt. Starta ren‐
göringsprocessen så snart som möj‐
ligt.
Blinkar Filtrets maximala påfyllningsnivå haruppnåtts. Starta genast rengörings‐
processen för att undvika motor‐
skada.
Dieselpartikelfilter 3 137, stopp-
start-system 3 135.
Övervakningssystem för däcktryck
w lyser eller blinkar gult.
Lyser Ringtrycksförlust! Stanna omedelbart
och kontrollera ringtrycket.

Instrument och reglage93
BlinkarStörning i systemet eller montering av ett hjul utan trycksensor (t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 201.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Tryck ner kopplingspedalen.
2. Placera växellådan i friläge, ställ växelväljaren på N.
3. Försök att komma ut ur trafik‐
strömmen så fort som möjligt utan
att hindra andra bilar.
4. Slå av tändningen.9 Varning
När motor är avstängd krävs be‐
tydligt större kraft för bromsning och styrning. Under ett Autostop
fortsätter bromsservon att fungera som normalt.
Ta inte ut nyckeln förrän bilen står stilla, i annat fall kan rattlåset
oväntat spärras.
Kontrollera oljenivån innan du kon‐
taktar en verkstad för att få hjälp
3 179.
Låg bränslenivå
i lyser eller blinkar gult.
Lyser Bränslenivån i tanken är för låg.
Blinkar
Bränsletanken är tom! Tanka omedel‐ bart! Låt aldrig tanken bli tom.
Katalysator 3 138.
Lufta dieselbränslesystemet 3 184.
Startspärr d blinkar gult.
Störning i startspärrsystemet. Motorn kan inte startas.
Ytterbelysning 8 lyser grönt.
Ytterbelysningen är på 3 109.
Helljus C lyser blått.
Tänds när helljuset är tänt, när ljustu‐
tan används 3 110 eller när helljuset
är tänt med helljusassistent eller in‐
telligent ljusräckvidd 3 113.
Helljusassistent
l lyser grönt.

94Instrument och reglage
Helljusassistenten eller Intelligent
ljusräckvidd är aktiverad 3 111,
3 113.
Kurvbelysning
f lyser eller blinkar gult.
Lyser Störning i systemet.
Uppsök en verkstad för att få hjälp.
Blinkar Systemet är omkopplat till sym‐
metriskt halvljus.
Om kontrollampan f blinkar i ungefär
4 sekunder när tändningen har slagits
på påminner detta om att systemet är aktiverat 3 112.
Automatisk belysningsreglering 3 110.
Dimljus
> lyser grönt.
Dimljusen fram är tända 3 117.Dimbakljus
r lyser gult.
Dimbakljuset är på 3 117.
Farthållare
m lyser vitt eller grönt.
Lyser vitt
Systemet är på.
Lyser grönt
Farthållaren är aktiv.
Farthållare 3 149.
Fordon detekterat framför A lyser grönt.
Ett framförvarande fordon detekteras
i samma körfält.
Kollisionsvarning 3 153.
Dörr öppen h indikeras som symbol i förarin‐
formationscentralen när en dörr eller
bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentret (DIC) är
placerat mellan hastighetsmätaren
och varvräknaren i instrumentgrup‐
pen.
Följande huvudmenyer kan indikeras
i displayen och väljas genom att man
trycker på knappen MENU på
blinkersspaken. Menysymbolervisas
på den översta raden på displayen:

Instrument och reglage95
■Inställningar X
■ Färddator W
■ ECO-information meny s
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Personliga inställningar 3 103. Me‐
morerade inställningar 3 21.
Välja menyer och funktioner Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.Tryck på knappen MENU för att växla
mellan menyerna eller återgå från en
undermeny till nästa högre menynivå.
Vrid inställningsratten för att markera
ett menyalternativ eller för att ställa in
ett numeriskt värde.
Tryck på knappen SET/CLR för att
välja en funktion eller för att bekräfta
ett meddelande.
Inställningar X
Tryck på knappen MENU för att välja
X .
Vrid inställningsratten för att välja en
av undermenyerna: Tryck på knap‐
pen SET/CLR för att bekräfta.
Följ instruktionerna på undermeny‐
erna.

96Instrument och reglage
Följande undermenyer kan finnas,
beroende på version:
■ Enhet : De visade enheterna kan
ändras
■ Däcktryck : Kontrollerar alla hjulens
däcktryck under körning 3 201
■ Däckbelastning : Välj däcktryckska‐
tegori enligt det faktiska däck‐
trycket 3 201
■ Återstående oljelivslängd : Visar när
motoroljan och filtret behöver bytas 3 86
■ Hastighetsvarning : Om den förin‐
ställda hastigheten överskrids
aktiveras ett varningsljud
■ Trafikmärkesassistans : visar trafik‐
märken som registrerats för det
aktuella ruttavsnittet 3 165
■ Avstånd : visar avståndet till ett
framförvarande fordon som rör sig
3 155.
Färddator W
Tryck på knappen MENU för att välja
W .
Vrid inställningsratten för att välja en
sida:Sidan 1:
■ Trippmätare 1
■ Genomsnittsförbrukning 1
■ Genomsnittshastighet 1

Instrument och reglage97
Sidan 2:■ Trippmätare 2
■ Genomsnittsförbrukning 2
■ Genomsnittshastighet 2Sidan 3: ■ Digital hastighetsvisning
■ Räckvidd
■ Momentan förbrukning
Informationen på sidan 1 och
sidan 2 för vägmätare, genomsnitts‐
förbrukning och genomsnittshastig‐
het kan nollställas oberoende av var‐
andra, så att det går att visa olika fär‐
dinformation. Välj sidor genom att
vrida inställningsratten på blinkers‐ spaken.Trippmätare 1 eller 2
Trippmätaren visar den registrerade sträckan sedan en återställning.
Trippmätaren räknar upp till ett av‐
stånd på 2 000 km och börjar därefter
om på 0.
Återställ trippmätaren genom att trycka på knappen SET/CLR på
blinkersspaken under några
sekunder eller genom att trycka på
återställningsknappen nära hastig‐
hetsmätaren separat för sidan 1
eller 2.

98Instrument och reglage
Genomsnittsförbrukning 1
eller 2
Visning av den genomsnittliga för‐
brukningen. Mätningen kan återstäl‐
las när som helst och startar med ett
standardvärde.
Tryck på knappen SET/CLR under
några sekunder separat för den valda
sidan 1 eller 2 för att återställa.
Genomsnittsförbrukning 1eller 2
Visning av den genomsnittliga hastig‐
heten. Mätningen kan startas om när
som helst.
Tryck på knappen SET/CLR under
några sekunder separat för den valda
sidan 1 eller 2 för att återställa.
Digital hastighetsvisning
Digital visning av den aktuella hastig‐ heten.Räckvidd
Räckvidden beräknas med utgångs‐
punkt från det aktuella innehållet i
tanken och den momentana förbruk‐
ningen. Visningen utgörs av medel‐
värden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas ett meddelande på displayen.
När tanken måste fyllas omedelbart
visas ett varningsmeddelande.
Dessutom lyser eller blinkar kon‐
trollampan I i bränslemätaren
3 93.
Momentan förbrukning
Visar den momentana förbrukningen.
ECO-information meny s
Tryck på knappen MENU för att välja
s .Vrid inställningsratten för att välja en
sida:
■ Växlingsindikering : Aktuell växel
visas inuti en pil. Siffran ovanför re‐
kommenderar uppväxling för att spara bränsle.
Visning av Eco-index : Den aktuella
bränsleförbrukningen visas genom
segment. Vid ekonomisk körning ska du sträva efter att hålla de
ifyllda strecken inom ECO-områ‐
det. Ju fler segment som är fyllda,
desto högre är bränsleförbruk‐
ningen. Samtidigt visas den
aktuella förbrukningen.
