OPEL CASCADA 2014.5 Instruktionsbok

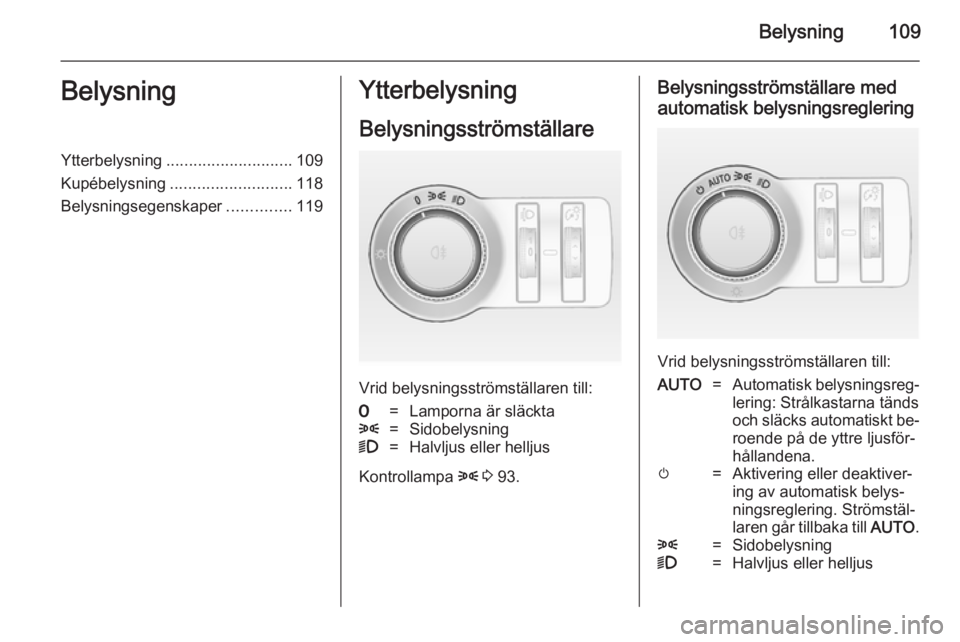

Belysning109BelysningYtterbelysning............................ 109
Kupébelysning ........................... 118
Belysningsegenskaper ..............119Ytterbelysning
Belysningsströmställare
Vrid belysningsströmställaren till:
7=Lamporna är släckta8=Sidobelysning9=Halvljus eller helljus
Kontrollampa 8 3 93.
Belysningsströmställare med
automatisk belysningsreglering
Vrid belysningsströmställaren till:
AUTO=Automatisk belysningsreg‐
lering: Strålkastarna tänds
och släcks automatiskt be‐ roende på de yttre ljusför‐
hållandena.m=Aktivering eller deaktiver‐
ing av automatisk belys‐
ningsreglering. Strömstäl‐
laren går tillbaka till AUTO.8=Sidobelysning9=Halvljus eller helljus

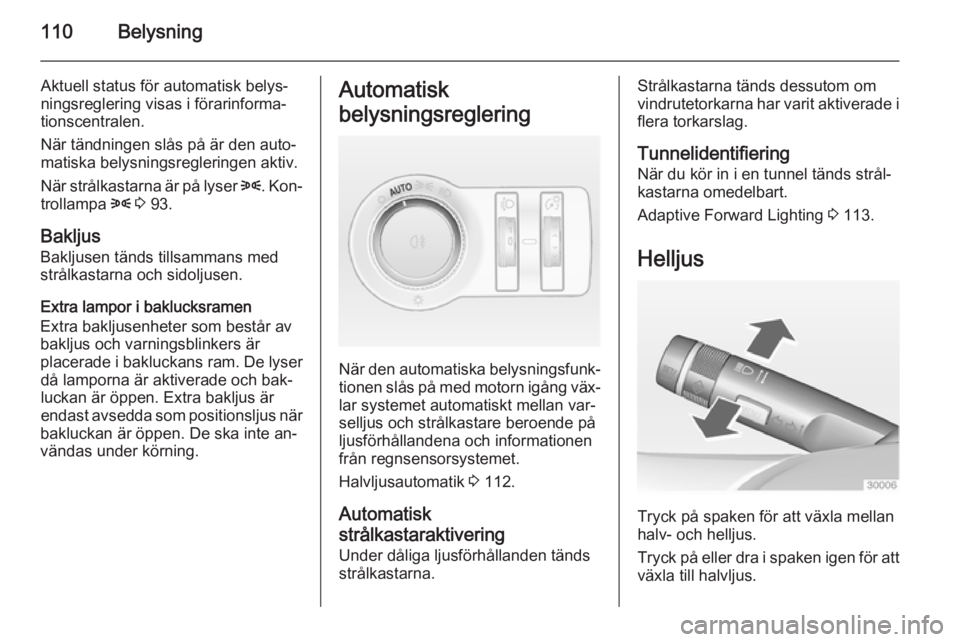

110Belysning
Aktuell status för automatisk belys‐ningsreglering visas i förarinforma‐ tionscentralen.
När tändningen slås på är den auto‐
matiska belysningsregleringen aktiv.
När strålkastarna är på lyser 8. Kon‐
trollampa 8 3 93.
Bakljus
Bakljusen tänds tillsammans med strålkastarna och sidoljusen.
Extra lampor i baklucksramen
Extra bakljusenheter som består av
bakljus och varningsblinkers är
placerade i bakluckans ram. De lyser då lamporna är aktiverade och bak‐
luckan är öppen. Extra bakljus är
endast avsedda som positionsljus när
bakluckan är öppen. De ska inte an‐
vändas under körning.Automatisk
belysningsreglering
När den automatiska belysningsfunk‐
tionen slås på med motorn igång väx‐ lar systemet automatiskt mellan var‐
selljus och strålkastare beroende på
ljusförhållandena och informationen från regnsensorsystemet.
Halvljusautomatik 3 112.
Automatisk
strålkastaraktivering
Under dåliga ljusförhållanden tänds
strålkastarna.
Strålkastarna tänds dessutom om
vindrutetorkarna har varit aktiverade i flera torkarslag.
Tunnelidentifiering
När du kör in i en tunnel tänds strål‐
kastarna omedelbart.
Adaptive Forward Lighting 3 113.
Helljus
Tryck på spaken för att växla mellan
halv- och helljus.
Tryck på eller dra i spaken igen för att
växla till halvljus.

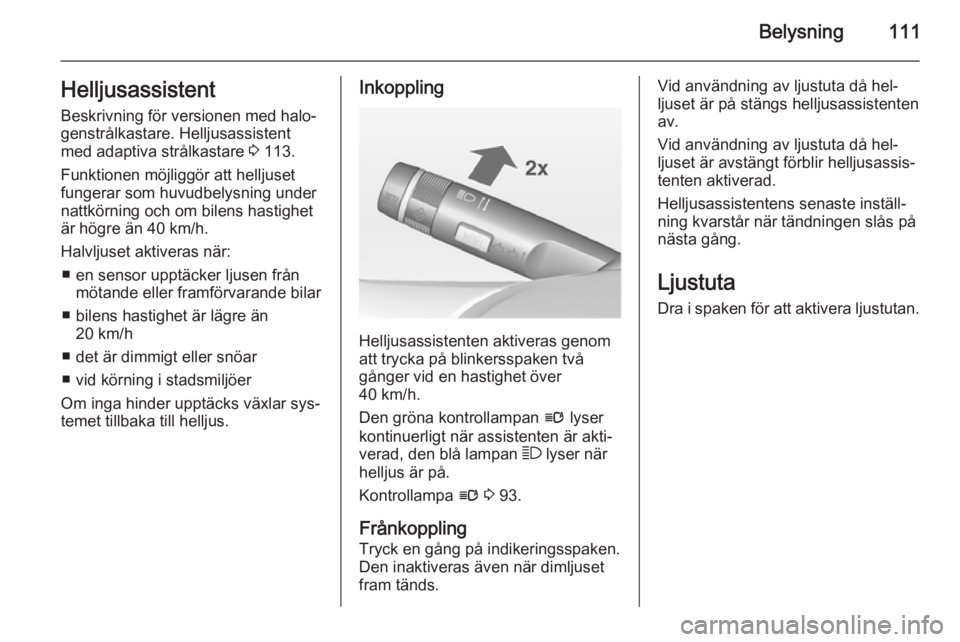

Belysning111HelljusassistentBeskrivning för versionen med halo‐genstrålkastare. Helljusassistentmed adaptiva strålkastare 3 113.
Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och om bilens hastighet är högre än 40 km/h.
Halvljuset aktiveras när: ■ en sensor upptäcker ljusen från mötande eller framförvarande bilar
■ bilens hastighet är lägre än 20 km/h
■ det är dimmigt eller snöar
■ vid körning i stadsmiljöer
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.Inkoppling
Helljusassistenten aktiveras genom
att trycka på blinkersspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 93.
Frånkoppling Tryck en gång på indikeringsspaken.Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐ ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐ ljuset är avstängt förblir helljusassis‐
tenten aktiverad.
Helljusassistentens senaste inställ‐
ning kvarstår när tändningen slås på
nästa gång.
Ljustuta Dra i spaken för att aktivera ljustutan.

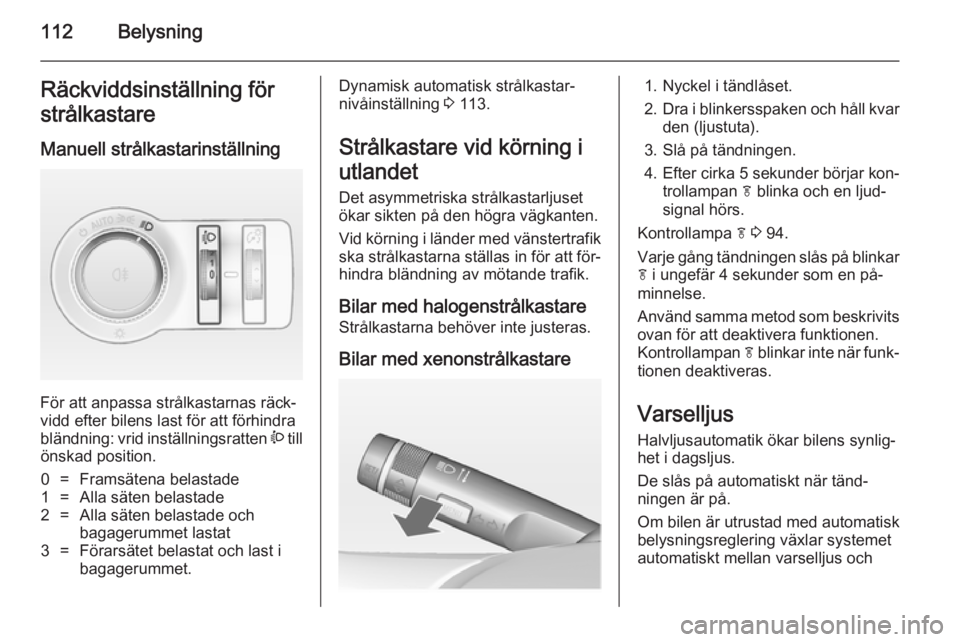

112BelysningRäckviddsinställning för
strålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning: vrid inställningsratten ? till
önskad position.
0=Framsätena belastade1=Alla säten belastade2=Alla säten belastade och
bagagerummet lastat3=Förarsätet belastat och last i
bagagerummet.Dynamisk automatisk strålkastar‐
nivåinställning 3 113.
Strålkastare vid körning i
utlandet
Det asymmetriska strålkastarljuset
ökar sikten på den högra vägkanten.
Vid körning i länder med vänstertrafik ska strålkastarna ställas in för att för‐
hindra bländning av mötande trafik.
Bilar med halogenstrålkastare Strålkastarna behöver inte justeras.
Bilar med xenonstrålkastare1. Nyckel i tändlåset.
2. Dra i blinkersspaken och håll kvar
den (ljustuta).
3. Slå på tändningen.
4. Efter cirka 5 sekunder börjar kon‐ trollampan f blinka och en ljud‐
signal hörs.
Kontrollampa f 3 94.
Varje gång tändningen slås på blinkar f i ungefär 4 sekunder som en på‐
minnelse.
Använd samma metod som beskrivits
ovan för att deaktivera funktionen.
Kontrollampan f blinkar inte när funk‐
tionen deaktiveras.
Varselljus Halvljusautomatik ökar bilens synlig‐
het i dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Om bilen är utrustad med automatisk
belysningsreglering växlar systemet
automatiskt mellan varselljus och

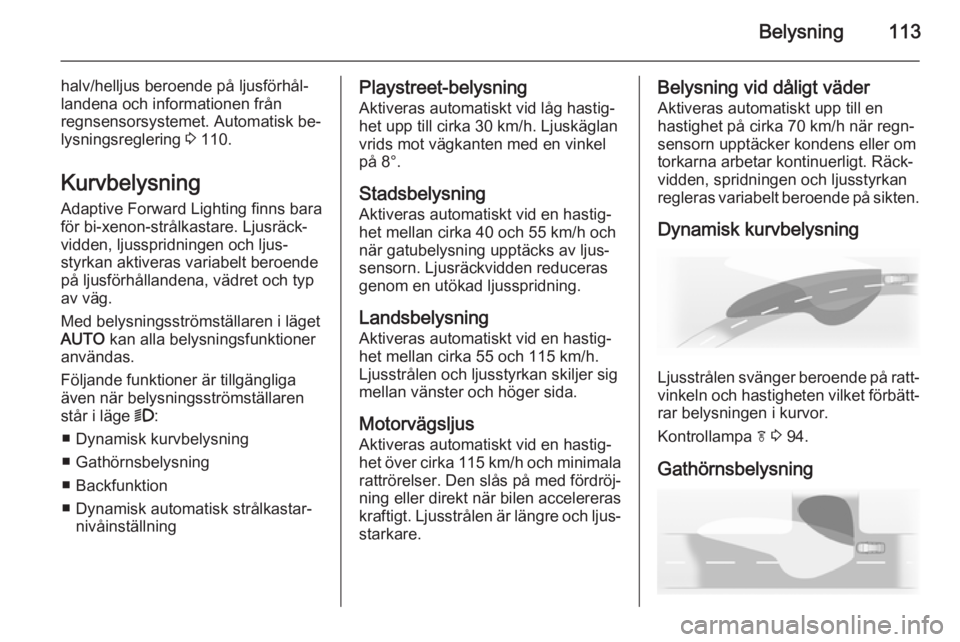

Belysning113
halv/helljus beroende på ljusförhål‐
landena och informationen från
regnsensorsystemet. Automatisk be‐
lysningsreglering 3 110.
Kurvbelysning Adaptive Forward Lighting finns bara
för bi-xenon-strålkastare. Ljusräck‐
vidden, ljusspridningen och ljus‐
styrkan aktiveras variabelt beroende
på ljusförhållandena, vädret och typ
av väg.
Med belysningsströmställaren i läget AUTO kan alla belysningsfunktioner
användas.
Följande funktioner är tillgängliga även när belysningsströmställaren
står i läge 9:
■ Dynamisk kurvbelysning
■ Gathörnsbelysning
■ Backfunktion
■ Dynamisk automatisk strålkastar‐ nivåinställningPlaystreet-belysning
Aktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel
på 8°.
Stadsbelysning Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐ het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig
mellan vänster och höger sida.
Motorvägsljus
Aktiveras automatiskt vid en hastig‐
het över cirka 115 km/h och minimala
rattrörelser. Den slås på med fördröj‐
ning eller direkt när bilen accelereras
kraftigt. Ljusstrålen är längre och ljus‐ starkare.Belysning vid dåligt väder
Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.
Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 94.
Gathörnsbelysning

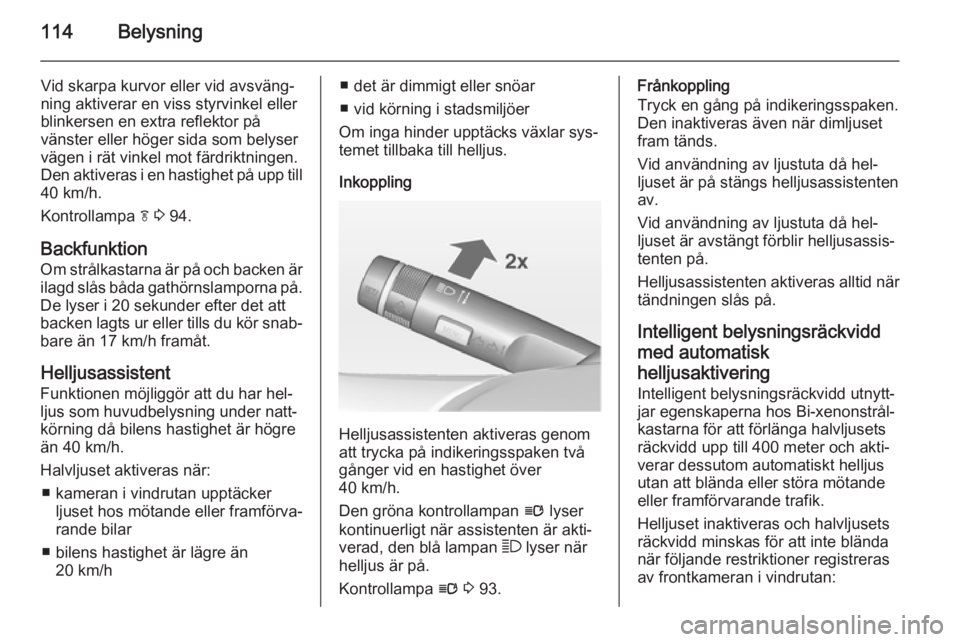

114Belysning
Vid skarpa kurvor eller vid avsväng‐ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor på
vänster eller höger sida som belyser
vägen i rät vinkel mot färdriktningen.
Den aktiveras i en hastighet på upp till
40 km/h.
Kontrollampa f 3 94.
Backfunktion
Om strålkastarna är på och backen är
ilagd slås båda gathörnslamporna på. De lyser i 20 sekunder efter det att
backen lagts ur eller tills du kör snab‐ bare än 17 km/h framåt.
Helljusassistent
Funktionen möjliggör att du har hel‐
ljus som huvudbelysning under natt‐
körning då bilens hastighet är högre
än 40 km/h.
Halvljuset aktiveras när: ■ kameran i vindrutan upptäcker ljuset hos mötande eller framförva‐
rande bilar
■ bilens hastighet är lägre än 20 km/h■ det är dimmigt eller snöar
■ vid körning i stadsmiljöer
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.
Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 93.
Frånkoppling
Tryck en gång på indikeringsspaken. Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då hel‐
ljuset är på stängs helljusassistenten
av.
Vid användning av ljustuta då hel‐
ljuset är avstängt förblir helljusassis‐
tenten på.
Helljusassistenten aktiveras alltid när tändningen slås på.
Intelligent belysningsräckvidd med automatisk
helljusaktivering Intelligent belysningsräckvidd utnytt‐
jar egenskaperna hos Bi-xenonstrål‐
kastarna för att förlänga halvljusets
räckvidd upp till 400 meter och akti‐ verar dessutom automatiskt helljus
utan att blända eller störa mötande
eller framförvarande trafik.
Helljuset inaktiveras och halvljusets
räckvidd minskas för att inte blända
när följande restriktioner registreras
av frontkameran i vindrutan:

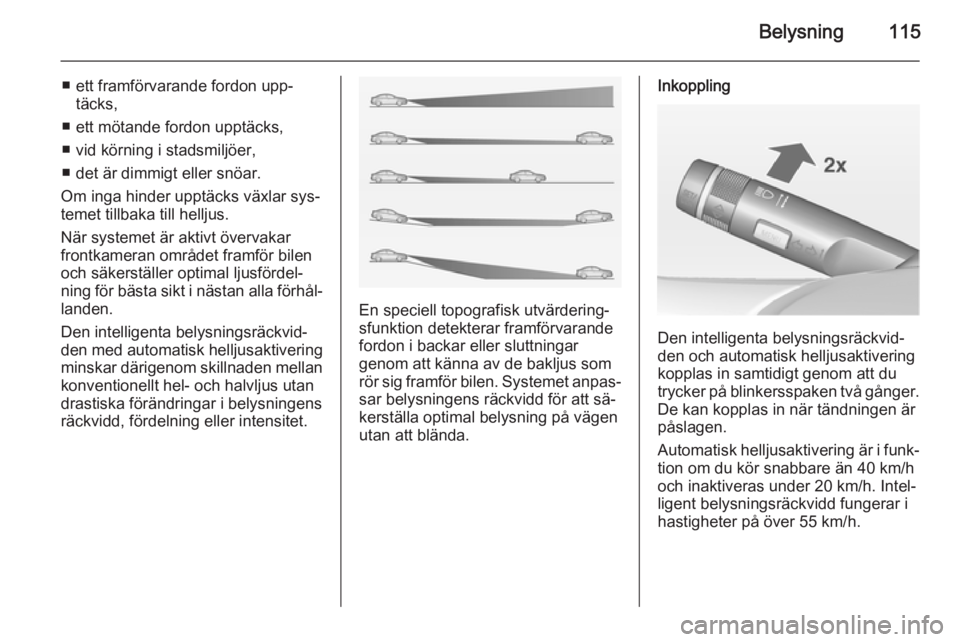

Belysning115
■ ett framförvarande fordon upp‐täcks,
■ ett mötande fordon upptäcks,
■ vid körning i stadsmiljöer,
■ det är dimmigt eller snöar.
Om inga hinder upptäcks växlar sys‐
temet tillbaka till helljus.
När systemet är aktivt övervakar
frontkameran området framför bilen och säkerställer optimal ljusfördel‐
ning för bästa sikt i nästan alla förhål‐ landen.
Den intelligenta belysningsräckvid‐
den med automatisk helljusaktivering
minskar därigenom skillnaden mellan
konventionellt hel- och halvljus utan drastiska förändringar i belysningens
räckvidd, fördelning eller intensitet.
En speciell topografisk utvärdering‐
sfunktion detekterar framförvarande
fordon i backar eller sluttningar
genom att känna av de bakljus som
rör sig framför bilen. Systemet anpas‐ sar belysningens räckvidd för att sä‐
kerställa optimal belysning på vägen
utan att blända.
Inkoppling
Den intelligenta belysningsräckvid‐
den och automatisk helljusaktivering
kopplas in samtidigt genom att du
trycker på blinkersspaken två gånger. De kan kopplas in när tändningen är
påslagen.
Automatisk helljusaktivering är i funk‐ tion om du kör snabbare än 40 km/h
och inaktiveras under 20 km/h. Intel‐
ligent belysningsräckvidd fungerar i
hastigheter på över 55 km/h.

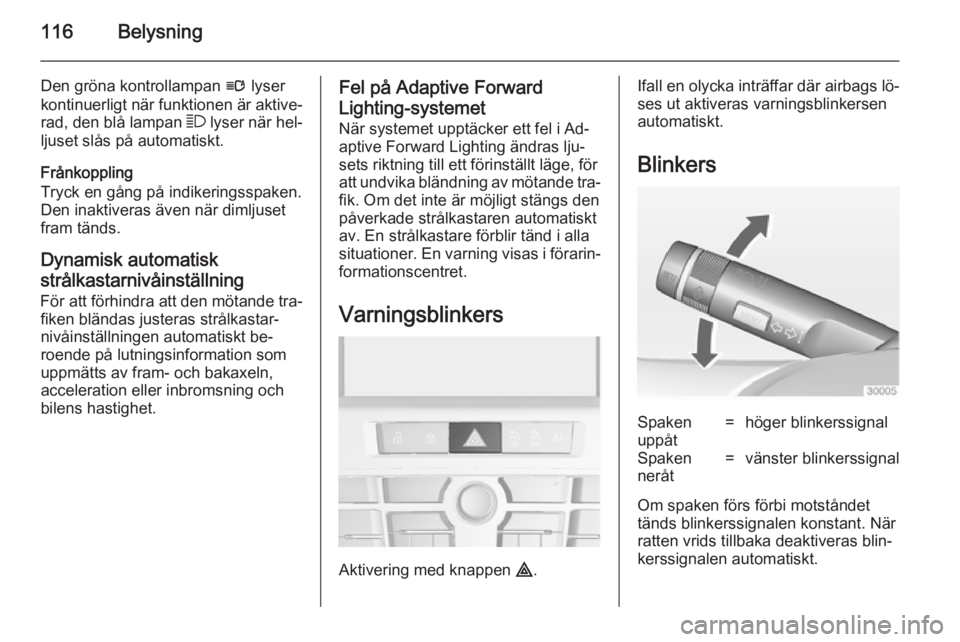

116Belysning
Den gröna kontrollampan l lyser
kontinuerligt när funktionen är aktive‐
rad, den blå lampan 7 lyser när hel‐
ljuset slås på automatiskt.
Frånkoppling
Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.
Dynamisk automatisk strålkastarnivåinställning För att förhindra att den mötande tra‐ fiken bländas justeras strålkastar‐
nivåinställningen automatiskt be‐
roende på lutningsinformation som
uppmätts av fram- och bakaxeln,
acceleration eller inbromsning och
bilens hastighet.Fel på Adaptive Forward
Lighting-systemet
När systemet upptäcker ett fel i Ad‐
aptive Forward Lighting ändras lju‐
sets riktning till ett förinställt läge, för
att undvika bländning av mötande tra‐ fik. Om det inte är möjligt stängs den
påverkade strålkastaren automatiskt
av. En strålkastare förblir tänd i alla
situationer. En varning visas i förarin‐ formationscentret.
Varningsblinkers
Aktivering med knappen ¨.
Ifall en olycka inträffar där airbags lö‐
ses ut aktiveras varningsblinkersen
automatiskt.
BlinkersSpaken
uppåt=höger blinkerssignalSpaken
neråt=vänster blinkerssignal
Om spaken förs förbi motståndet
tänds blinkerssignalen konstant. När
ratten vrids tillbaka deaktiveras blin‐
kerssignalen automatiskt.

Belysning117
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken tills ett motstånd
känns och släpper den sedan.
Om en släpvagn är påkopplad blinkar blinkern sex gånger om du trycker
ned spaken tills du känner motstånd
och sedan släpper den.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Aktivering med knappen >.
Ljusomkopplaren i läget AUTO: Om
du tänder de främre dimljusen tänds också huvudstrålkastarna automat‐
iskt.
Dimbakljus
Aktivering med knappen r.
Belysningsströmställaren i läget
AUTO : Om dimbakljuset tänds slås
strålkastarna på automatiskt.
Belysningsströmställaren i läget 8:
dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Bilens dimbakljus avaktiveras vid kör‐
ning med släpvagn.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom signalton och
motsvarande blinkerskontrollampa.
Backljus Backljuset tänds när tändningen är på
och backen har lagts i.

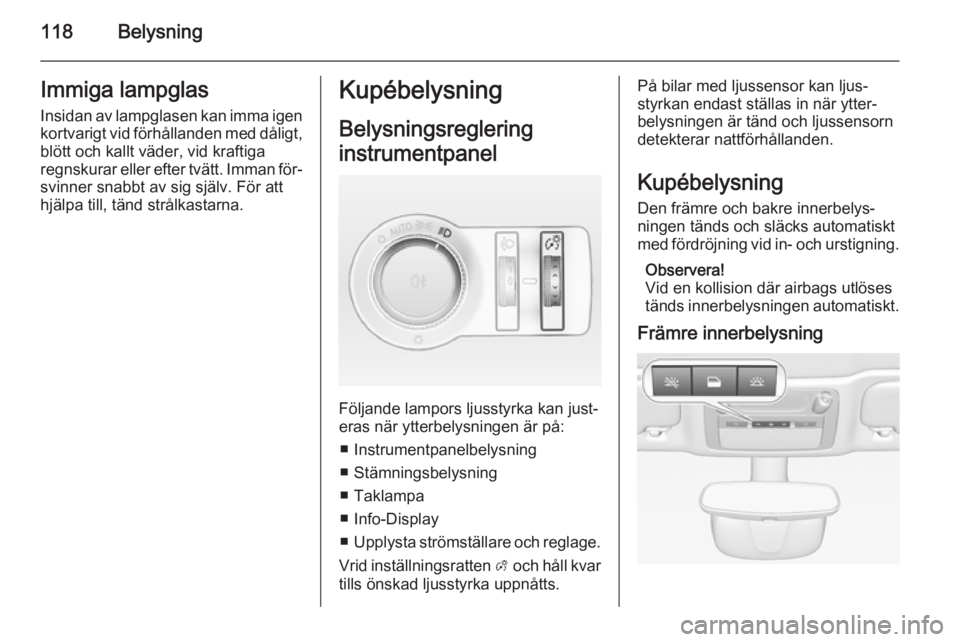

118BelysningImmiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐
svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
■ Instrumentpanelbelysning
■ Stämningsbelysning
■ Taklampa
■ Info-Display
■ Upplysta strömställare och reglage.
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
På bilar med ljussensor kan ljus‐
styrkan endast ställas in när ytter‐
belysningen är tänd och ljussensorn
detekterar nattförhållanden.
Kupébelysning Den främre och bakre innerbelys‐ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysning
