OPEL CASCADA 2014.5 Manual de Instrucciones (in Spanish)

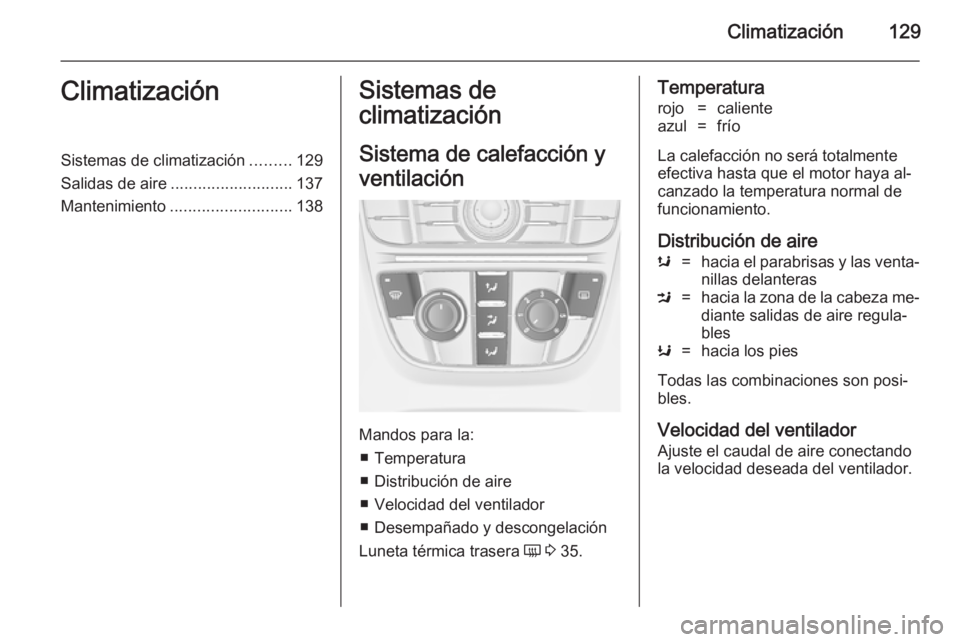

Climatización129ClimatizaciónSistemas de climatización.........129
Salidas de aire ........................... 137
Mantenimiento ........................... 138Sistemas de
climatización
Sistema de calefacción y
ventilación
Mandos para la: ■ Temperatura
■ Distribución de aire
■ Velocidad del ventilador
■ Desempañado y descongelación
Luneta térmica trasera Ü 3 35.
Temperaturarojo=calienteazul=frío
La calefacción no será totalmente
efectiva hasta que el motor haya al‐
canzado la temperatura normal de
funcionamiento.
Distribución de aire
s=hacia el parabrisas y las venta‐ nillas delanterasM=hacia la zona de la cabeza me‐
diante salidas de aire regula‐
blesK=hacia los pies
Todas las combinaciones son posi‐
bles.
Velocidad del ventiladorAjuste el caudal de aire conectando
la velocidad deseada del ventilador.

130Climatización

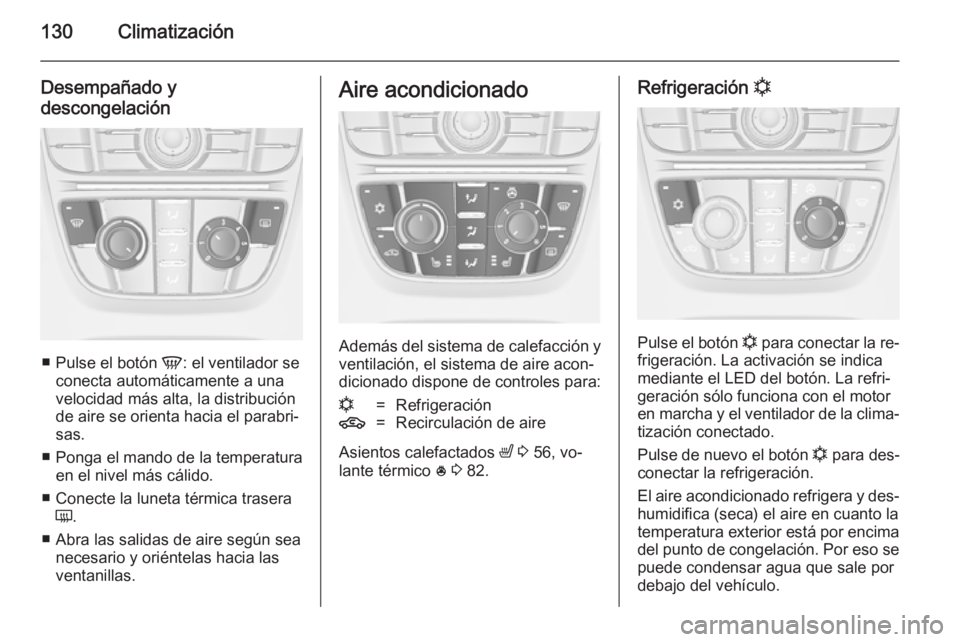

Desempañado y
descongelación
■ Pulse el botón V: el ventilador se
conecta automáticamente a una
velocidad más alta, la distribución
de aire se orienta hacia el parabri‐ sas.
■ Ponga el mando de la temperatura en el nivel más cálido.
■ Conecte la luneta térmica trasera Ü .
■ Abra las salidas de aire según sea necesario y oriéntelas hacia las
ventanillas.
Aire acondicionado
Además del sistema de calefacción y ventilación, el sistema de aire acon‐
dicionado dispone de controles para:
n=Refrigeración4=Recirculación de aire
Asientos calefactados ß 3 56, vo‐
lante térmico * 3 82.
Refrigeración n
Pulse el botón
n para conectar la re‐
frigeración. La activación se indica
mediante el LED del botón. La refri‐
geración sólo funciona con el motor
en marcha y el ventilador de la clima‐
tización conectado.
Pulse de nuevo el botón n para des‐
conectar la refrigeración.
El aire acondicionado refrigera y des‐ humidifica (seca) el aire en cuanto la
temperatura exterior está por encima
del punto de congelación. Por eso se puede condensar agua que sale por
debajo del vehículo.

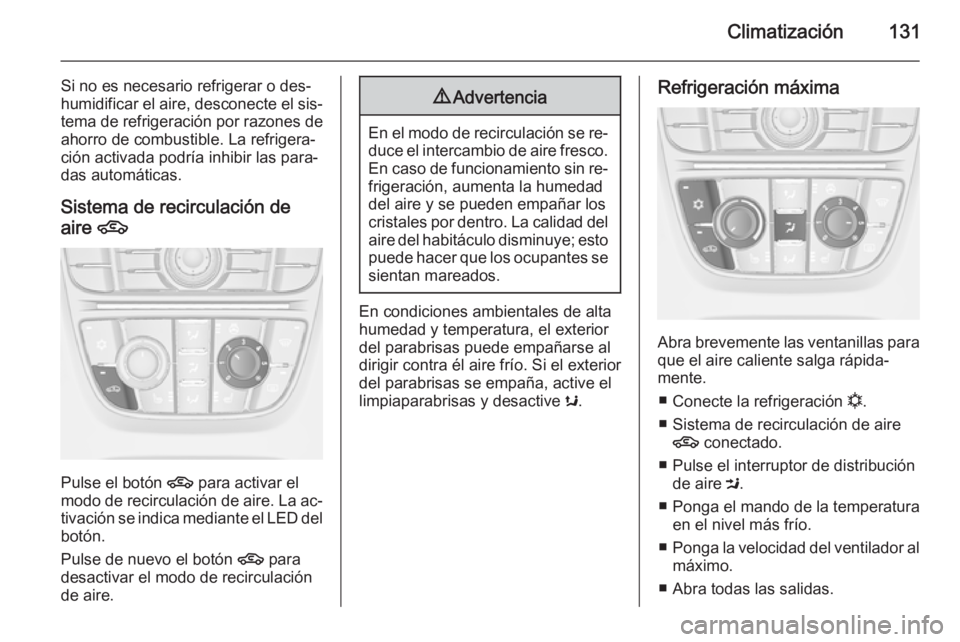

Climatización131
Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de
ahorro de combustible. La refrigera‐
ción activada podría inhibir las para‐
das automáticas.
Sistema de recirculación de
aire 4
Pulse el botón 4 para activar el
modo de recirculación de aire. La ac‐
tivación se indica mediante el LED del botón.
Pulse de nuevo el botón 4 para
desactivar el modo de recirculación
de aire.
9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones ambientales de alta
humedad y temperatura, el exterior
del parabrisas puede empañarse al
dirigir contra él aire frío. Si el exterior
del parabrisas se empaña, active el
limpiaparabrisas y desactive s.
Refrigeración máxima
Abra brevemente las ventanillas para
que el aire caliente salga rápida‐
mente.
■ Conecte la refrigeración n.
■ Sistema de recirculación de aire 4 conectado.
■ Pulse el interruptor de distribución de aire M.
■ Ponga el mando de la temperatura en el nivel más frío.
■ Ponga la velocidad del ventilador al
máximo.
■ Abra todas las salidas.

132Climatización
Desempañado y
descongelación de los
cristales V
■
Pulse el botón V: el ventilador se
conecta automáticamente a una
velocidad más alta, la distribución
de aire se orienta hacia el parabri‐ sas.
■ Conecte la refrigeración n.
■ Ponga el mando de la temperatura en el nivel más cálido.
■ Conecte la luneta térmica trasera
Ü .
■ Abra las salidas de aire según sea necesario y oriéntelas hacia las
ventanillas.
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.
Sistema stop-start 3 143.
Climatizador automático
electrónico
El climatizador de doble zona permite regular diferentes temperaturas de
climatización para el conductor y el
acompañante.
En temperatura con modo automá‐
tico, la velocidad del ventilador y la distribución del aire se regulan auto‐
máticamente.
Mandos para la:
■ Temperatura en el lado del conduc‐
tor
■ Distribución de aire
■ Velocidad del ventilador
■ Temperatura en el lado del acom‐ pañante
n=RefrigeraciónAUTO=Modo automático4=Recirculación de aire ma‐nualV=Desempañado y descon‐
gelación

Climatización133

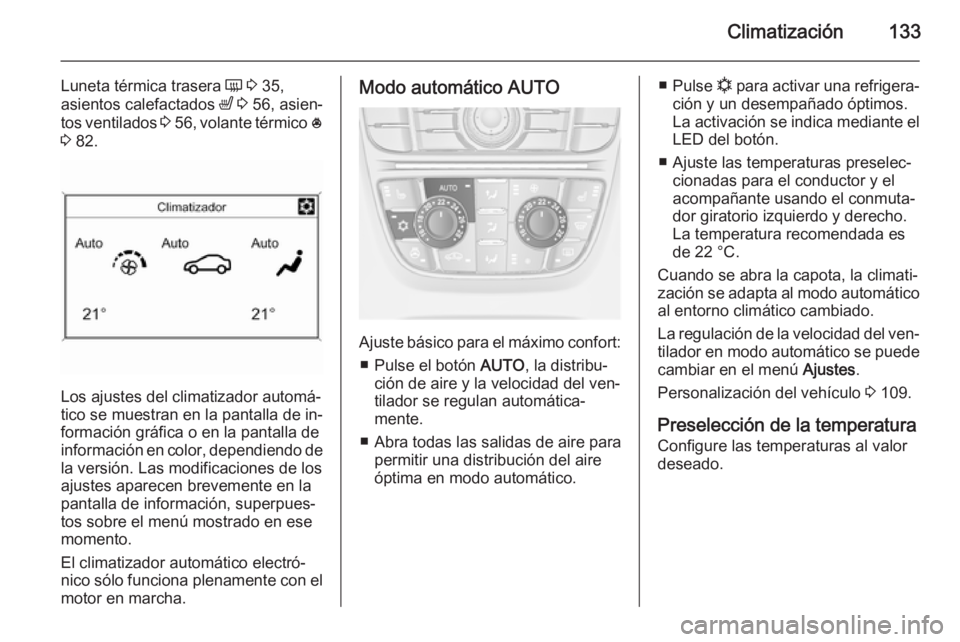

Luneta térmica trasera Ü 3 35,
asientos calefactados ß 3 56, asien‐
tos ventilados 3 56 , volante térmico *
3 82.
Los ajustes del climatizador automá‐
tico se muestran en la pantalla de in‐
formación gráfica o en la pantalla de
información en color, dependiendo de la versión. Las modificaciones de los
ajustes aparecen brevemente en la
pantalla de información, superpues‐
tos sobre el menú mostrado en ese
momento.
El climatizador automático electró‐
nico sólo funciona plenamente con el motor en marcha.
Modo automático AUTO
Ajuste básico para el máximo confort:
■ Pulse el botón AUTO, la distribu‐
ción de aire y la velocidad del ven‐
tilador se regulan automática‐
mente.
■ Abra todas las salidas de aire para permitir una distribución del aire
óptima en modo automático.
■ Pulse n para activar una refrigera‐
ción y un desempañado óptimos.
La activación se indica mediante el
LED del botón.
■ Ajuste las temperaturas preselec‐ cionadas para el conductor y el
acompañante usando el conmuta‐
dor giratorio izquierdo y derecho.
La temperatura recomendada es
de 22 °C.
Cuando se abra la capota, la climati‐
zación se adapta al modo automático
al entorno climático cambiado.
La regulación de la velocidad del ven‐
tilador en modo automático se puede
cambiar en el menú Ajustes.
Personalización del vehículo 3 109.
Preselección de la temperatura
Configure las temperaturas al valor
deseado.

134Climatización

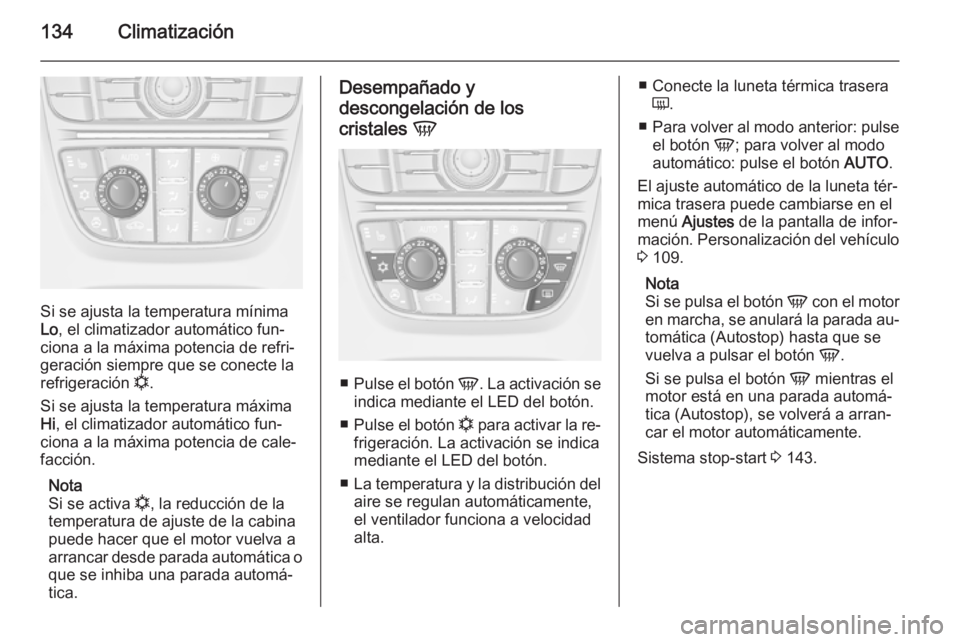

Si se ajusta la temperatura mínima
Lo , el climatizador automático fun‐
ciona a la máxima potencia de refri‐
geración siempre que se conecte la
refrigeración n.
Si se ajusta la temperatura máxima
Hi , el climatizador automático fun‐
ciona a la máxima potencia de cale‐
facción.
Nota
Si se activa n, la reducción de la
temperatura de ajuste de la cabina puede hacer que el motor vuelva a
arrancar desde parada automática o
que se inhiba una parada automá‐
tica.
Desempañado y
descongelación de los
cristales V
■
Pulse el botón V. La activación se
indica mediante el LED del botón.
■ Pulse el botón n para activar la re‐
frigeración. La activación se indica mediante el LED del botón.
■ La temperatura y la distribución del
aire se regulan automáticamente,
el ventilador funciona a velocidad
alta.
■ Conecte la luneta térmica trasera
Ü .
■ Para volver al modo anterior: pulse
el botón V; para volver al modo
automático: pulse el botón AUTO.
El ajuste automático de la luneta tér‐ mica trasera puede cambiarse en el
menú Ajustes de la pantalla de infor‐
mación. Personalización del vehículo 3 109.
Nota
Si se pulsa el botón V con el motor
en marcha, se anulará la parada au‐
tomática (Autostop) hasta que se
vuelva a pulsar el botón V.
Si se pulsa el botón V mientras el
motor está en una parada automá‐
tica (Autostop), se volverá a arran‐
car el motor automáticamente.
Sistema stop-start 3 143.

Climatización135

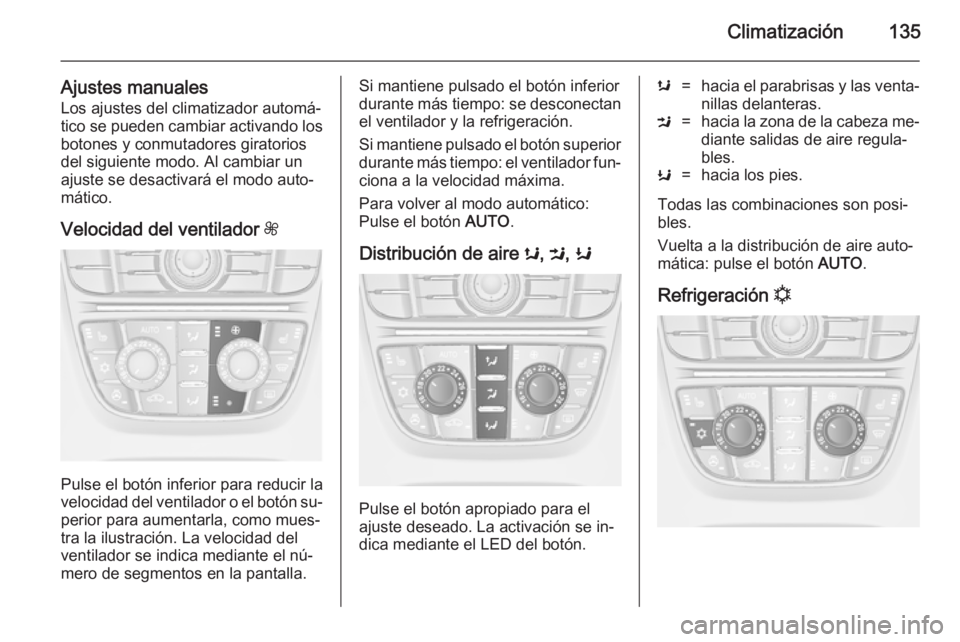

Ajustes manualesLos ajustes del climatizador automá‐
tico se pueden cambiar activando los
botones y conmutadores giratorios
del siguiente modo. Al cambiar un
ajuste se desactivará el modo auto‐
mático.
Velocidad del ventilador Z
Pulse el botón inferior para reducir la
velocidad del ventilador o el botón su‐
perior para aumentarla, como mues‐
tra la ilustración. La velocidad del
ventilador se indica mediante el nú‐
mero de segmentos en la pantalla.
Si mantiene pulsado el botón inferior
durante más tiempo: se desconectan
el ventilador y la refrigeración.
Si mantiene pulsado el botón superior durante más tiempo: el ventilador fun‐ciona a la velocidad máxima.
Para volver al modo automático:
Pulse el botón AUTO.
Distribución de aire s, M , K
Pulse el botón apropiado para el
ajuste deseado. La activación se in‐
dica mediante el LED del botón.
s=hacia el parabrisas y las venta‐
nillas delanteras.M=hacia la zona de la cabeza me‐
diante salidas de aire regula‐
bles.K=hacia los pies.
Todas las combinaciones son posi‐
bles.
Vuelta a la distribución de aire auto‐
mática: pulse el botón AUTO.
Refrigeración n

136Climatización

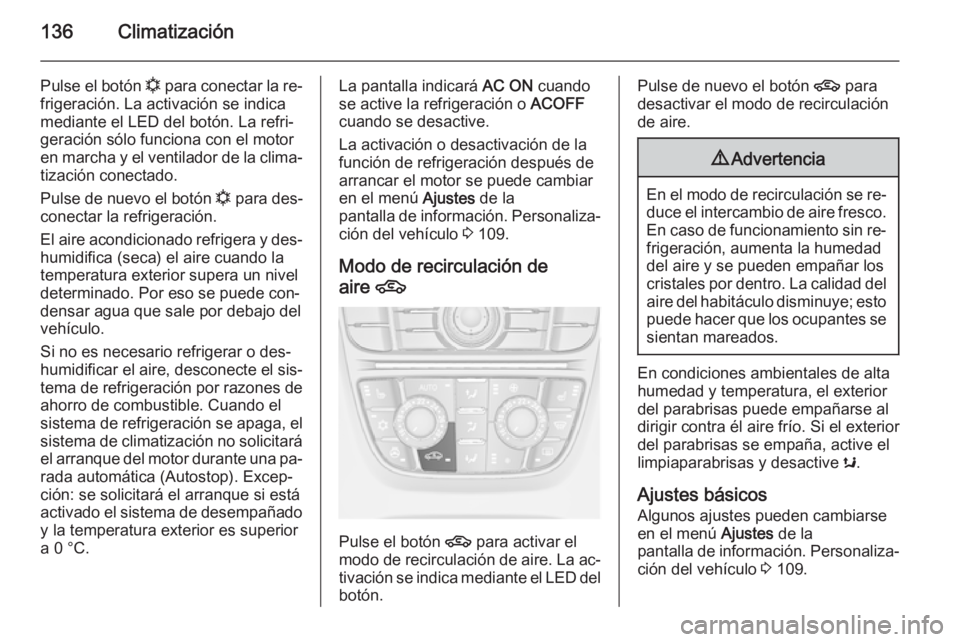

Pulse el botón n para conectar la re‐
frigeración. La activación se indica
mediante el LED del botón. La refri‐
geración sólo funciona con el motor
en marcha y el ventilador de la clima‐
tización conectado.
Pulse de nuevo el botón n para des‐
conectar la refrigeración.
El aire acondicionado refrigera y des‐ humidifica (seca) el aire cuando la
temperatura exterior supera un nivel
determinado. Por eso se puede con‐
densar agua que sale por debajo del
vehículo.
Si no es necesario refrigerar o des‐
humidificar el aire, desconecte el sis‐
tema de refrigeración por razones de
ahorro de combustible. Cuando el
sistema de refrigeración se apaga, el
sistema de climatización no solicitará
el arranque del motor durante una pa‐
rada automática (Autostop). Excep‐
ción: se solicitará el arranque si está
activado el sistema de desempañado y la temperatura exterior es superior
a 0 °C.La pantalla indicará AC ON cuando
se active la refrigeración o ACOFF
cuando se desactive.
La activación o desactivación de la
función de refrigeración después de
arrancar el motor se puede cambiar
en el menú Ajustes de la
pantalla de información. Personaliza‐ ción del vehículo 3 109.
Modo de recirculación de
aire 4
Pulse el botón 4 para activar el
modo de recirculación de aire. La ac‐
tivación se indica mediante el LED del botón.
Pulse de nuevo el botón 4 para
desactivar el modo de recirculación
de aire.9 Advertencia
En el modo de recirculación se re‐
duce el intercambio de aire fresco. En caso de funcionamiento sin re‐
frigeración, aumenta la humedad
del aire y se pueden empañar los
cristales por dentro. La calidad del aire del habitáculo disminuye; esto puede hacer que los ocupantes se
sientan mareados.
En condiciones ambientales de alta
humedad y temperatura, el exterior
del parabrisas puede empañarse al
dirigir contra él aire frío. Si el exterior
del parabrisas se empaña, active el
limpiaparabrisas y desactive s.
Ajustes básicos
Algunos ajustes pueden cambiarse
en el menú Ajustes de la
pantalla de información. Personaliza‐
ción del vehículo 3 109.

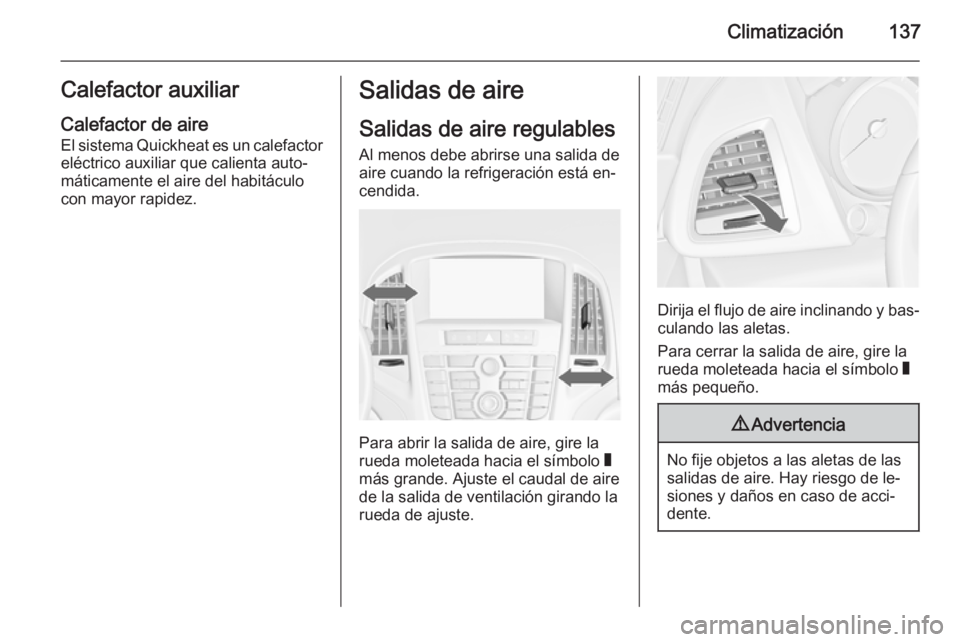

Climatización137Calefactor auxiliarCalefactor de aire El sistema Quickheat es un calefactor
eléctrico auxiliar que calienta auto‐
máticamente el aire del habitáculo con mayor rapidez.Salidas de aire
Salidas de aire regulables Al menos debe abrirse una salida de
aire cuando la refrigeración está en‐
cendida.
Para abrir la salida de aire, gire la
rueda moleteada hacia el símbolo W
más grande. Ajuste el caudal de aire de la salida de ventilación girando la
rueda de ajuste.
Dirija el flujo de aire inclinando y bas‐
culando las aletas.
Para cerrar la salida de aire, gire la
rueda moleteada hacia el símbolo W
más pequeño.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de le‐
siones y daños en caso de acci‐
dente.

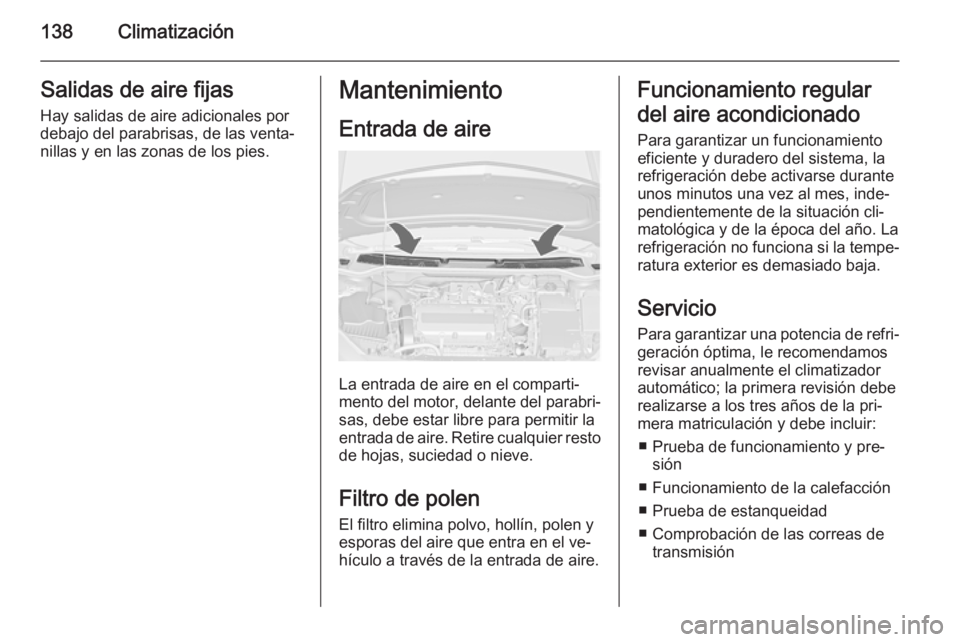

138ClimatizaciónSalidas de aire fijasHay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.Mantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Filtro de polen
El filtro elimina polvo, hollín, polen y
esporas del aire que entra en el ve‐
hículo a través de la entrada de aire.
Funcionamiento regular
del aire acondicionado
Para garantizar un funcionamiento
eficiente y duradero del sistema, la
refrigeración debe activarse durante
unos minutos una vez al mes, inde‐
pendientemente de la situación cli‐
matológica y de la época del año. La
refrigeración no funciona si la tempe‐
ratura exterior es demasiado baja.
Servicio
Para garantizar una potencia de refri‐
geración óptima, le recomendamos
revisar anualmente el climatizador
automático; la primera revisión debe
realizarse a los tres años de la pri‐
mera matriculación y debe incluir:
■ Prueba de funcionamiento y pre‐ sión
■ Funcionamiento de la calefacción
■ Prueba de estanqueidad
■ Comprobación de las correas de transmisión
