Conducción y manejo169
El LED situado en el botón del asis‐
tente de aparcamiento r o D ilu‐
minado, indica que el sistema está
listo para funcionar.
Al conducir hacia adelante a poca ve‐
locidad, el asistente de aparcamiento delantero se puede activar también
pulsando brevemente el botón del
asistente de aparcamiento r o D .
Una vez pulsado el botón durante un
mismo ciclo de encendido, el asis‐
tente de aparcamiento delantero se
reactivará siempre al circular el ve‐
hículo por debajo de un valor deter‐
minado.
Indicación
El sistema advierte al conductor con
avisos acústicos frente a potenciales
obstáculos peligrosos por detrás y por delante del vehículo. Depen‐
diendo de qué parte del vehículo esté más cerca de un obstáculo, podrá es‐
cuchar los avisos acústicos respecti‐
vos en el vehículo. El intervalo entre
avisos acústicos se acorta conforme
el vehículo se acerca al obstáculo.
Cuando la distancia es inferior a
30 cm, el aviso acústico es continuo.
Además, la distancia frontal hasta el
obstáculo se puede visualizar en el
centro de información del conductor.La indicación de distancia en el cen‐
tro de información del conductor
puede verse inhibida por mensajes
del vehículo con mayor prioridad.
Después de confirmar el mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelve a
aparecer la indicación de la distancia.
Desactivación
El sistema se desactiva automática‐
mente al superar una velocidad de‐
terminada mientras se conduce hacia
adelante.
También puede desactivarse ma‐
nualmente el sistema pulsando bre‐
vemente el botón del asistente de
aparcamiento r o D .
Cuando se desactiva el sistema, se
apaga el LED del botón y aparece
Asistente de aparcamiento
desconectado en el centro de infor‐
mación del conductor.

170Conducción y manejo
Avería
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales como a sensores cu‐ biertos de nieve, se visualizará un
mensaje en el centro de información
del conductor.
Asistente de aparcamiento
avanzado
El sistema del asistente de aparca‐
miento avanzado guía al conductor a la hora de aparcar mediante instruc‐
ciones en el centro de información del
conductor y señales acústicas. El
conductor tiene que controlar la ace‐
leración, frenado, dirección y cambio
de marchas.
El sistema utiliza los sensores del
asistente de aparcamiento delantero
y trasero combinados con dos senso‐ res adicionales en los dos lados del
parachoques delantero y trasero.
Botón D y lógica de funcionamiento
Asistente de aparcamiento avanzado
y asistente de aparcamiento delan‐
tero y trasero, consulte la descripción
anterior, los dos se accionarán me‐
diante el botón D.
Una pulsación breve del botón D
activa o desactiva el asistente de
aparcamiento.
Una pulsación larga del botón D
(aproximadamente un segundo) ac‐
tiva o desactiva el asistente de apar‐
camiento avanzado.La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación breve desactiva el asistente de aparcamiento delantero y tra‐sero.
■ activado el asistente de aparca‐ miento delantero y trasero: la pul‐
sación prolongada activa el asis‐
tente de aparcamiento avanzado.
■ activado el asistente de aparca‐ miento avanzado: la pulsación
breve activa el asistente de apar‐
camiento delantero y trasero.
■ activado el asistente de aparca‐ miento avanzado: la pulsación pro‐
longada desactiva el asistente de aparcamiento avanzado.

Conducción y manejo171

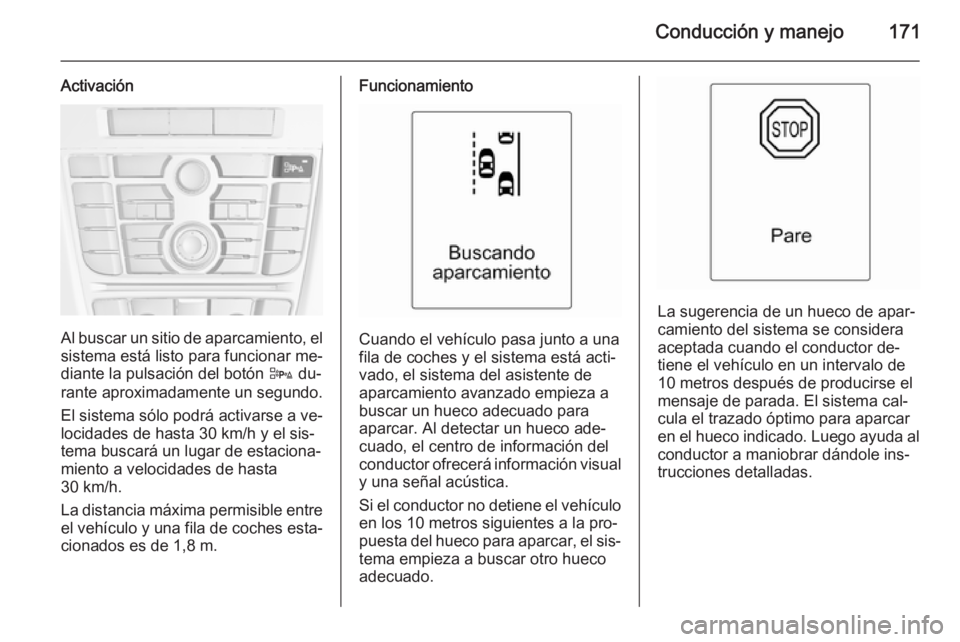

Activación
Al buscar un sitio de aparcamiento, elsistema está listo para funcionar me‐
diante la pulsación del botón D du‐
rante aproximadamente un segundo.
El sistema sólo podrá activarse a ve‐
locidades de hasta 30 km/h y el sis‐
tema buscará un lugar de estaciona‐
miento a velocidades de hasta
30 km/h.
La distancia máxima permisible entre
el vehículo y una fila de coches esta‐ cionados es de 1,8 m.
Funcionamiento
Cuando el vehículo pasa junto a una
fila de coches y el sistema está acti‐
vado, el sistema del asistente de aparcamiento avanzado empieza a
buscar un hueco adecuado para
aparcar. Al detectar un hueco ade‐
cuado, el centro de información del
conductor ofrecerá información visual
y una señal acústica.
Si el conductor no detiene el vehículo
en los 10 metros siguientes a la pro‐
puesta del hueco para aparcar, el sis‐
tema empieza a buscar otro hueco
adecuado.
La sugerencia de un hueco de apar‐ camiento del sistema se considera
aceptada cuando el conductor de‐
tiene el vehículo en un intervalo de
10 metros después de producirse el
mensaje de parada. El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado. Luego ayuda al conductor a maniobrar dándole ins‐
trucciones detalladas.

172Conducción y manejo

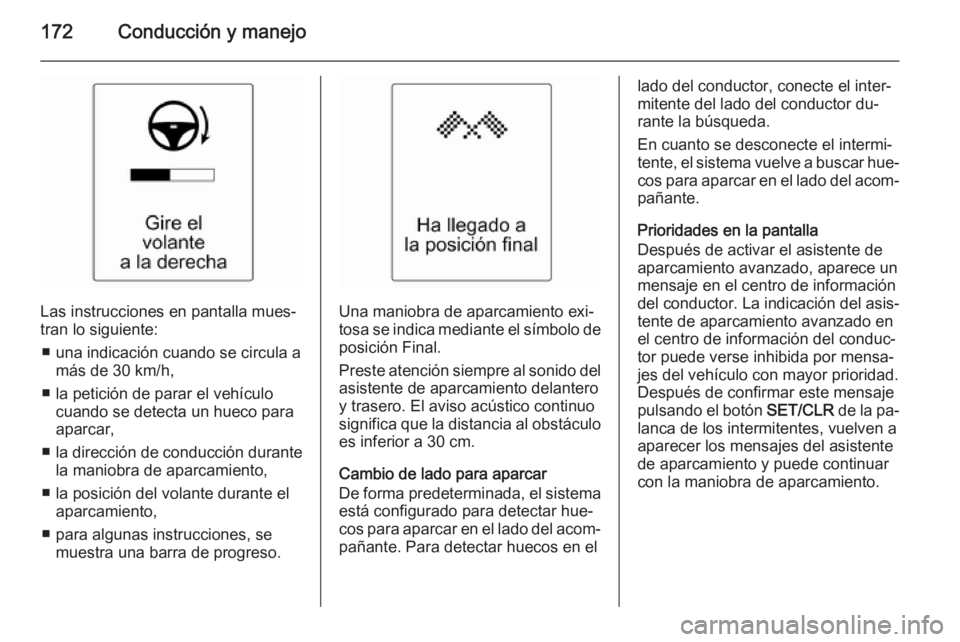

Las instrucciones en pantalla mues‐
tran lo siguiente:
■ una indicación cuando se circula a más de 30 km/h,
■ la petición de parar el vehículo cuando se detecta un hueco para
aparcar,
■ la dirección de conducción durante
la maniobra de aparcamiento,
■ la posición del volante durante el aparcamiento,
■ para algunas instrucciones, se muestra una barra de progreso.Una maniobra de aparcamiento exi‐
tosa se indica mediante el símbolo de
posición Final.
Preste atención siempre al sonido del
asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
significa que la distancia al obstáculo es inferior a 30 cm.
Cambio de lado para aparcar
De forma predeterminada, el sistema
está configurado para detectar hue‐
cos para aparcar en el lado del acom‐ pañante. Para detectar huecos en el
lado del conductor, conecte el inter‐
mitente del lado del conductor du‐
rante la búsqueda.
En cuanto se desconecte el intermi‐
tente, el sistema vuelve a buscar hue‐
cos para aparcar en el lado del acom‐
pañante.
Prioridades en la pantalla
Después de activar el asistente de
aparcamiento avanzado, aparece un
mensaje en el centro de información
del conductor. La indicación del asis‐ tente de aparcamiento avanzado en
el centro de información del conduc‐
tor puede verse inhibida por mensa‐
jes del vehículo con mayor prioridad.
Después de confirmar este mensaje
pulsando el botón SET/CLR de la pa‐
lanca de los intermitentes, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.

Conducción y manejo173

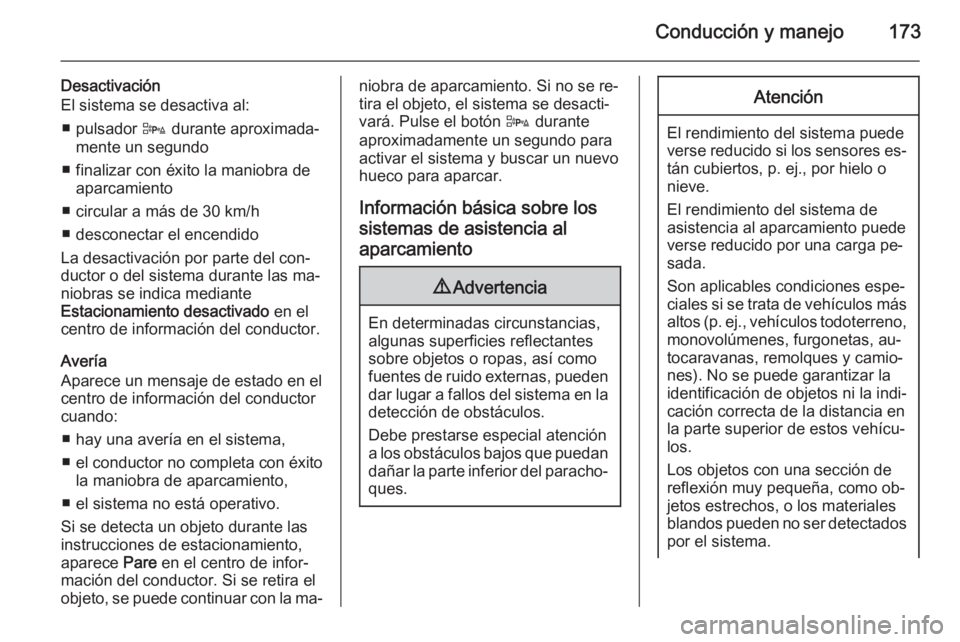

Desactivación
El sistema se desactiva al:
■ pulsador D durante aproximada‐
mente un segundo
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h
■ desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en el
centro de información del conductor.
Avería
Aparece un mensaje de estado en el
centro de información del conductor
cuando:
■ hay una avería en el sistema,
■ el conductor no completa con éxito
la maniobra de aparcamiento,
■ el sistema no está operativo.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en el centro de infor‐
mación del conductor. Si se retira el
objeto, se puede continuar con la ma‐niobra de aparcamiento. Si no se re‐
tira el objeto, el sistema se desacti‐
vará. Pulse el botón D durante
aproximadamente un segundo para activar el sistema y buscar un nuevo hueco para aparcar.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Debe prestarse especial atención
a los obstáculos bajos que puedan
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, p. ej., por hielo onieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si se trata de vehículos más altos (p. ej., vehículos todoterreno, monovolúmenes, furgonetas, au‐
tocaravanas, remolques y camio‐
nes). No se puede garantizar la
identificación de objetos ni la indi‐
cación correcta de la distancia en
la parte superior de estos vehícu‐
los.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.

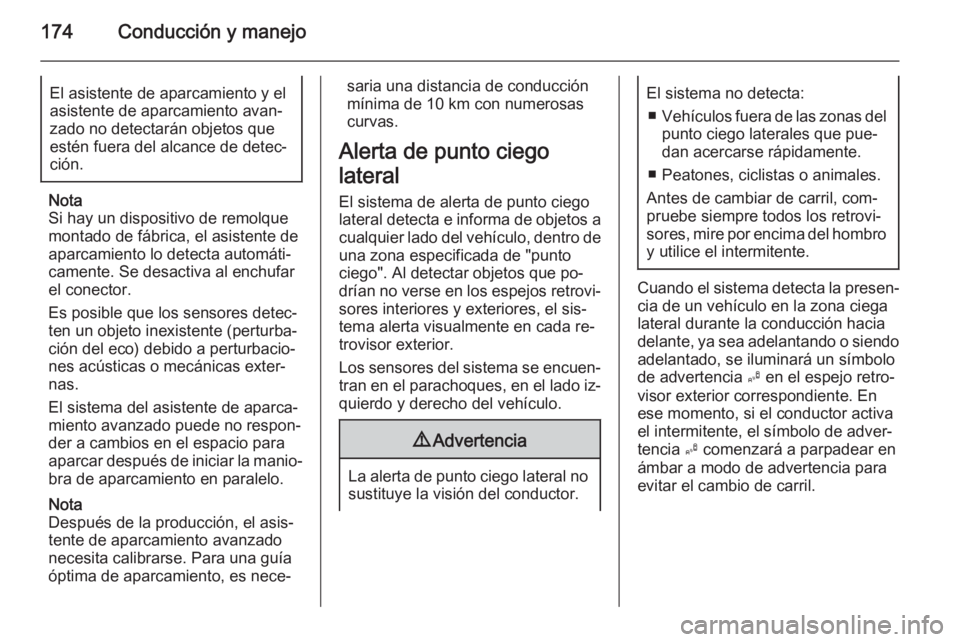

174Conducción y manejoEl asistente de aparcamiento y el
asistente de aparcamiento avan‐ zado no detectarán objetos que
estén fuera del alcance de detec‐ ción.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente deaparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después de la producción, el asis‐
tente de aparcamiento avanzado
necesita calibrarse. Para una guía
óptima de aparcamiento, es nece‐
saria una distancia de conducción
mínima de 10 km con numerosas
curvas.
Alerta de punto ciego
lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.

Conducción y manejo175

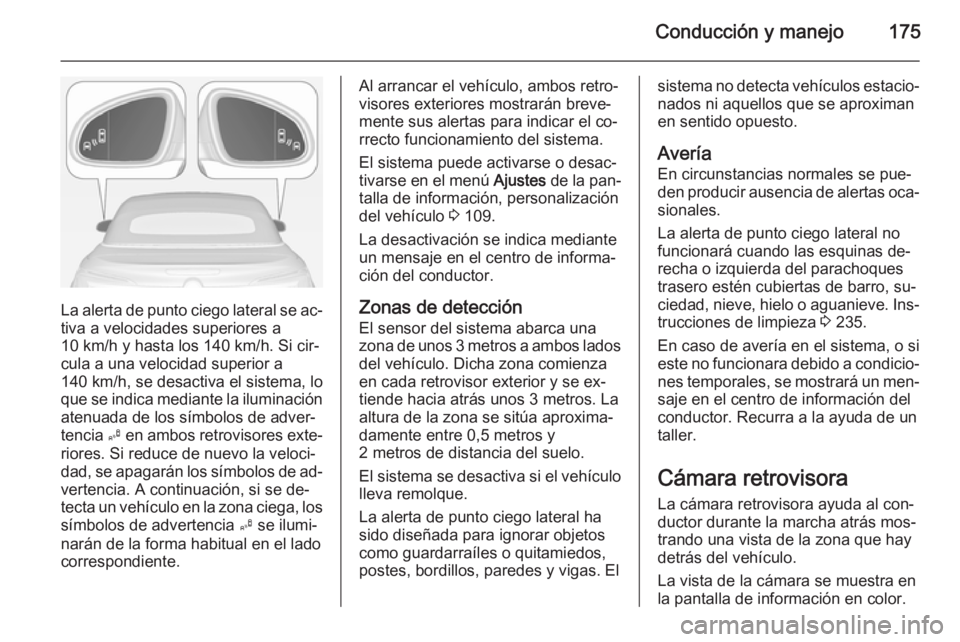

La alerta de punto ciego lateral se ac‐tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización del vehículo 3 109.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección El sensor del sistema abarca una
zona de unos 3 metros a ambos lados
del vehículo. Dicha zona comienza en cada retrovisor exterior y se ex‐tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. Elsistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
Avería
En circunstancias normales se pue‐
den producir ausencia de alertas oca‐ sionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo o aguanieve. Ins‐
trucciones de limpieza 3 235.
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un men‐
saje en el centro de información del
conductor. Recurra a la ayuda de un
taller.
Cámara retrovisora
La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.

176Conducción y manejo9Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada entre las lu‐ ces de la matrícula y ofrece un ángulo
de visión de 130°.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
una advertencia para comprobar lo
que rodea al vehículo.

Conducción y manejo177
La línea superior de la pantalla se
puede eliminar pulsando el mando
multifunción.
Presentación de ajustes
El brillo puede ajustarse con los bo‐
tones arriba / abajo del botón multi‐
función.
El contraste puede ajustarse con los
botones izquierda / derecha del botón
multifunción.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de la
cámara retrovisora se puede cambiar
en el menú Ajustes de la pantalla de
información. Personalización del ve‐
hículo 3 109.
Avería
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
■ el entorno es oscuro,
■ el sol o el haz de los faros brilla di‐ rectamente sobre la lente de la cá‐
mara,
■ el hielo, la nieve, el barro u otros elementos cubren la lente de la cá‐mara. Limpie la lente, enjuáguelacon agua y séquela con un paño
suave,■ el vehículo ha sufrido un accidente trasero,
■ existen cambios bruscos de tem‐ peratura.
Asistente de señales de
tráfico
Funcionamiento
El sistema del asistente de señales
de tráfico detecta determinadas se‐
ñales de tráfico mediante una cámara
frontal y las muestra en el centro de
información del conductor.

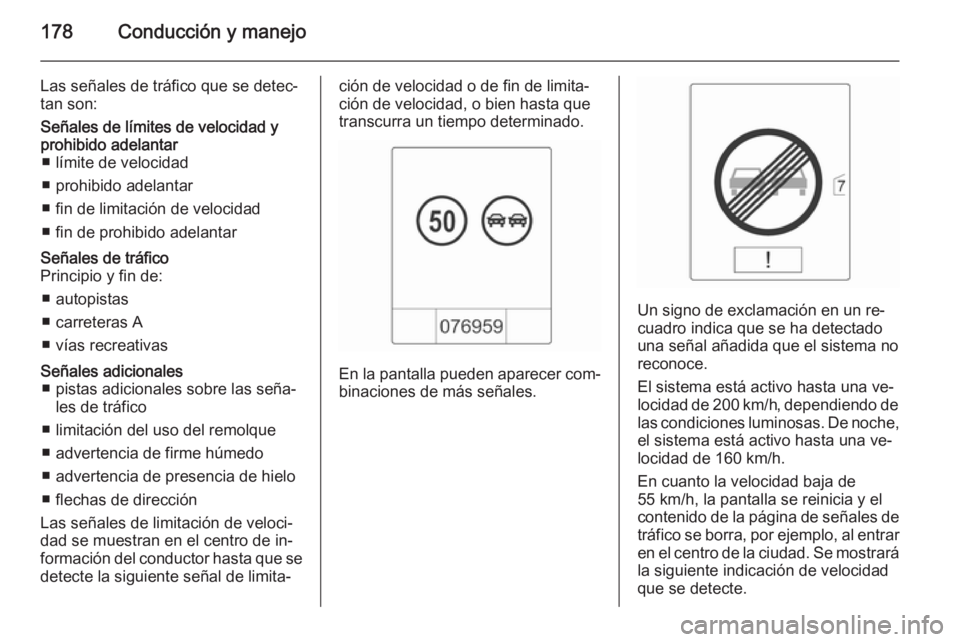

178Conducción y manejo
Las señales de tráfico que se detec‐tan son:Señales de límites de velocidad y
prohibido adelantar ■ límite de velocidad
■ prohibido adelantar
■ fin de limitación de velocidad
■ fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
■ autopistas
■ carreteras A
■ vías recreativasSeñales adicionales ■ pistas adicionales sobre las seña‐ les de tráfico
■ limitación del uso del remolque
■ advertencia de firme húmedo
■ advertencia de presencia de hielo
■ flechas de dirección
Las señales de limitación de veloci‐
dad se muestran en el centro de in‐
formación del conductor hasta que se detecte la siguiente señal de limita‐ción de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
En la pantalla pueden aparecer com‐
binaciones de más señales.
Un signo de exclamación en un re‐
cuadro indica que se ha detectado
una señal añadida que el sistema no
reconoce.
El sistema está activo hasta una ve‐
locidad de 200 km/h, dependiendo de las condiciones luminosas. De noche, el sistema está activo hasta una ve‐
locidad de 160 km/h.
En cuanto la velocidad baja de
55 km/h, la pantalla se reinicia y el
contenido de la página de señales de tráfico se borra, por ejemplo, al entrar
en el centro de la ciudad. Se mostrará la siguiente indicación de velocidad
que se detecte.
