ABS OPEL CASCADA 2014.5 Priručnik za vlasnika (in Croatian)

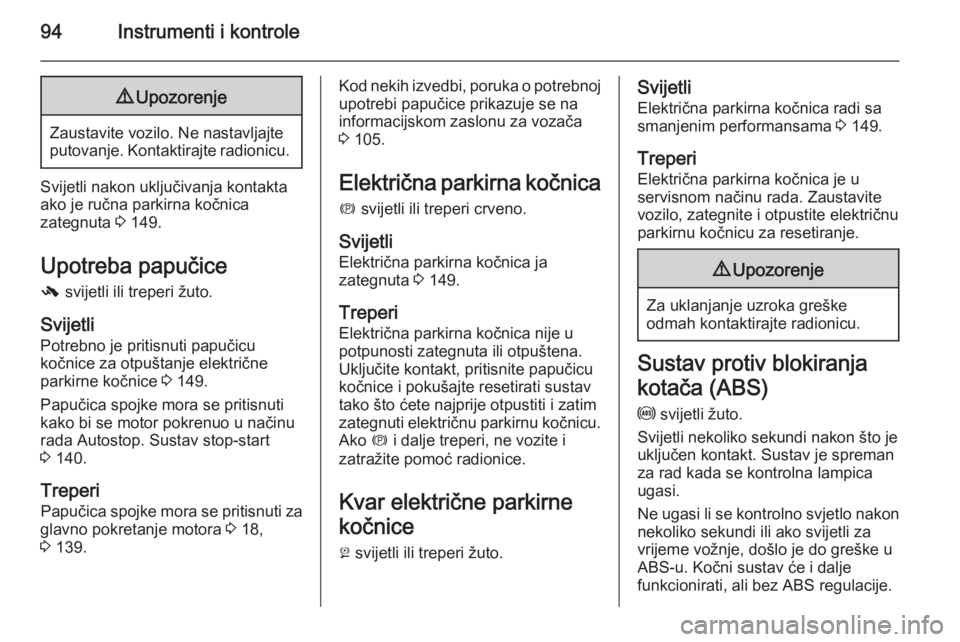

94Instrumenti i kontrole9Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 149.
Upotreba papučice
- svijetli ili treperi žuto.
Svijetli Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 149.
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 140.
Treperi Papučica spojke mora se pritisnuti za
glavno pokretanje motora 3 18,
3 139.
Kod nekih izvedbi, poruka o potrebnoj
upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 105.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 149.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa smanjenim performansama 3 149.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.

148Vožnja i rukovanjeRučni mjenjač
Za odabir stupnja za vožnju unatrag,
kad vozilo miruje pričekajte
3 sekunde nakon pritiskanja papučice spojke i zatim pritisnite osigurač na
poluzi mjenjača i odaberite stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Kočnice
Sustav kočenja sastoji se od dvaneovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 93.
Sustav protiv blokiranja
kotača
Sustav protiv blokiranja kotača (ABS) sprječava blokiranje kotača.

Vožnja i rukovanje149
Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak
kočenja. Vozilom se može upravljati,
čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz
pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje, snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 94.
Prilagodljivo svjetlo kočenja
Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
Greška9 Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.
Tijekom jakog kočenja, vozilom se više ne može upravljati i može doći do zanošenja vozila.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
Ručna parkirna kočnica
Parkirnu kočnicu uvijek zategnite bez
pritiskanja osigurača, i zategnite je
što je jače moguće na nizbrdici ili
uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema gore,
pritisnite osigurač i spustite je do
kraja.
Za smanjenje radnih sila na parkirnoj
kočnici, istovremeno pritisnite
papučicu nožne kočnice.
Kontrolno svjetlo R 3 93.

154Vožnja i rukovanje
Deaktiviranje SPORT načina i TOUR
načina još jednim pritiskom
odgovarajućeg prekidača.
U svakom načinu vožnje Flex Ride umrežava sljedeće elektroničke
sustave:
■ Kontinuirana kontrola prigušenja.
■ Kontrola papučice gasa.
■ Kontrola upravljača.
■ Elektronička kontrola stabilnosti (ESC).
■ Sustav protiv blokiranja kotača (ABS) s kontrolom kočenja u
zavojima (CBC).
■ Automatski mjenjač.SPORT program
Postavke sustava su prilagođene
sportskom stilu vožnje:
■ Prigušenje amortizera reagira tvrđe, kako bi se omogućio bolji
kontakt s površinom ceste.
■ Motor brže reagira na papučicu gasa.
■ Smanjena podrška upravljanju.
■ Točke promjene stupnja prijenosa automatskog mjenjača se
događaju kasnije.
■ S aktiviranim SPORT načinom, osvjetljenje glavnih instrumenata
se mijenja iz bijelog u crveno.
TOUR način
Postavke sustava su prilagođene
udobnijem stilu vožnje:
■ Prigušenje amortizera reagira mekše.
■ Papučica gasa reagira sa standardnim postavkama.
■ Podrška upravljanju je u standardnom načinu.
■ Točke promjene stupnja prijenosa kod automatskog mjenjača se vrše
na komforan način.
■ Osvjetljenje glavnih instrumenata je bijelo.

202Njega vozilaKutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora

Njega vozila203
Br.Strujni krug16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastukBr.Strujni krug33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinova35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBr.Strujni krug49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetlo51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

249
Prilagodljiva prednja svjetla ......
.................................. 97, 117, 194
Pritisak guma ............................. 208
Probušena guma ........................216
Promjena veličine guma i kotača 212
Protuprovalni alarmni sustav .......28
Protuprovalni sustav zaključavanja ............................ 28
Provjere vozila ............................ 185
Provjetravanje....................... 56, 127 Prozori .......................................... 32
Prtljažnik ................................ 26, 74
Prva pomoć .................................. 78
Punjenje goriva .......................... 177
Q Quickheat ................................... 134
R
Rashladno sredstvo i antifriz ......230
Rashladno sredstvo motora ......188
Redovito korištenje klima uređaja ................................... 136
Rezervni kotač ........................... 219
Ručna kočnica ....................148, 149
Ručni mjenjač ............................ 148
Ručni način rada ........................ 146
Ručno smanjenje zaslijepljenosti 32S
Sat ................................................ 84
Savjeti za vožnju......................... 137
Servis ......................................... 136
Servisiranje ................................. 229
Servisne informacije ..................229
Servisni zaslon ............................ 89
Servo upravljač ............................. 95
Signali skretanja i promjene trake ....................................... 121
Sigurnosni pojas ............................ 9
Sigurnosni pojasevi .....................56
Sigurnosni pojas u tri točke .........58
Sigurnosni sustavi za dijete .........65
Sigurnost vozila ............................ 28
Simboli ........................................... 4
Sirena .................................... 15, 81
Sklop instrumenata ......................87
Snimači podataka događaja .......245
Specifični podaci vozila .................3
Spremanje vozila ........................184
Spremišta ..................................... 71
Spremište ..................................... 71
Spremište u naslonu za ruku .......73
Spremište u srednjoj konzoli ........ 73
Središnje zaključavanje ...............23
Stražnja svjetla .......................... 197
Stražnje spremište ........................76
Stražnje svjetlo za maglu ....97, 122Sustav detekcije predmeta .........162
Sustav grijanja i provjetravanja . 127
Sustavi kontrole klime................. 127
Sustavi kontrole vožnje ..............151
Sustavi pranja i brisanja ..............15
Sustavi za pomoć vozaču ...........155
Sustavi zaštite za dijete ................65
Sustav kočnica i spojke ...............93
Sustav kontrole proklizavanja ....151
Sustav kontrole tlaka u gumama ..96
Sustav nadzora pritiska u gumama ................................. 209
Sustav protiv blokiranja kotača ..148
Sustav protiv blokiranja kotača (ABS) ........................................ 94
Sustav punjenja ........................... 93
Sustav stop-start......................... 140
Sustav zaštite od prevrtanja .........45
Svjetla upozorenja ........................87
Svjetla u štitniku za sunce .........124
Svjetla u unutrašnjosti ...............123
Svjetla za čitanje ........................ 124
Svjetla za maglu ........................195
Svjetla za vožnju po danu .........117
Svjetla za vožnju unatrag ..........122
Svjetlo registarske pločice .........199
Svjetlo za izlazak .......................125
Svjetlo za maglu ..........................97
