Sürüş ve kullanım179
Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
■ Anahtarı c konumuna çevirerek
topuzlu bağlama çubuğunun kilidini
açın.
■ Döner düğmeyi çekerek çıkartın ve
gittiği kadar saat yönünde
döndürün.
Çeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).
9 Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.
Anahtarı e konumuna çevirerek
topuzlu bağlama çubuğunu kilitli
konuma getirin. Anahtarı çıkarın ve
koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
■ Döner düğmenin üzerindeki yeşil işaret topuzlu bağlama çubuğunun
üzerindeki yeşil işarete doğru
bakmalıdır.

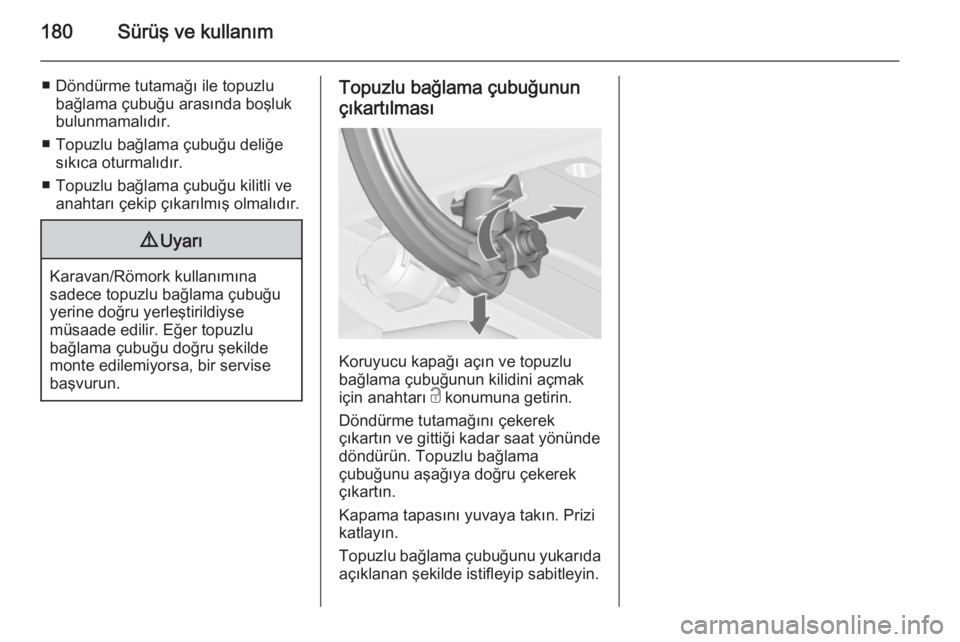

180Sürüş ve kullanım
■ Döndürme tutamağı ile topuzlubağlama çubuğu arasında boşlukbulunmamalıdır.
■ Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
■ Topuzlu bağlama çubuğu kilitli ve anahtarı çekip çıkarılmış olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Topuzlu bağlama çubuğunun
çıkartılması
Koruyucu kapağı açın ve topuzlu
bağlama çubuğunun kilidini açmak
için anahtarı c konumuna getirin.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek
çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.
Topuzlu bağlama çubuğunu yukarıda açıklanan şekilde istifleyip sabitleyin.

Araç bakımı181Araç bakımıGenel Bilgiler............................. 181
Araç kontrolleri ........................... 182
Ampul değiştirme .......................189
Elektronik sistem ........................ 197
Araç takımları ............................. 203
Jantlar ve lastikler ......................204
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 219
Çekme ....................................... 221
Araç bakımı ................................ 223Genel Bilgiler
Aksesuarlar ve araçta
yapılan değişiklikler Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir ve garanti edemeyiz.
Aracın hasar görmesini engellemek için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma
aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre
kullanılmaması halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
■ Aracı yıkayın. Aracın boyalı kısımlarının mumlanması Dış
bakım 3 223.
■ Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin ve
gerekirse onarılmasını sağlayın.
■ Kapak ve kapıların plastik contalarını temizleyin ve koruyucu
sürün.
■ Yakıt deposunu tamamen doldurun.
■ Motor yağını değiştirin.
■ Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
■ Soğutma sıvısı seviyesini kontrol edin.
■ Lastik basıncını azami yük için belirtilen değerlere göre ayarlayın.

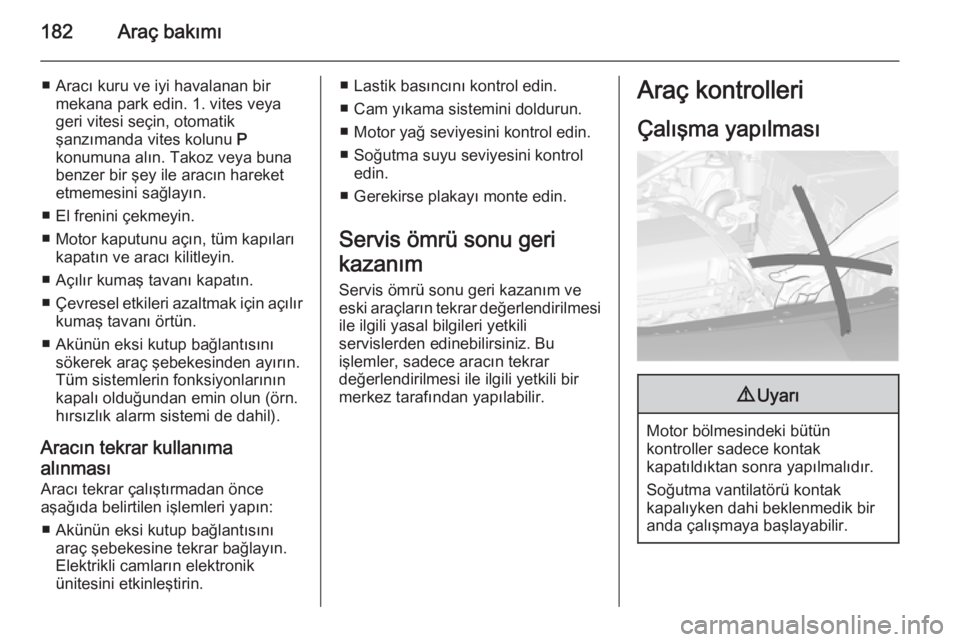

182Araç bakımı
■ Aracı kuru ve iyi havalanan birmekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna benzer bir şey ile aracın hareket
etmemesini sağlayın.
■ El frenini çekmeyin.
■ Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
■ Açılır kumaş tavanı kapatın.
■ Çevresel etkileri azaltmak için açılır
kumaş tavanı örtün.
■ Akünün eksi kutup bağlantısını sökerek araç şebekesinden ayırın.
Tüm sistemlerin fonksiyonlarının kapalı olduğundan emin olun (örn.hırsızlık alarm sistemi de dahil).
Aracın tekrar kullanıma
alınması
Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
■ Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.■ Lastik basıncını kontrol edin.
■ Cam yıkama sistemini doldurun.
■ Motor yağ seviyesini kontrol edin.
■ Soğutma suyu seviyesini kontrol edin.
■ Gerekirse plakayı monte edin.
Servis ömrü sonu geri
kazanım Servis ömrü sonu geri kazanım ve
eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.

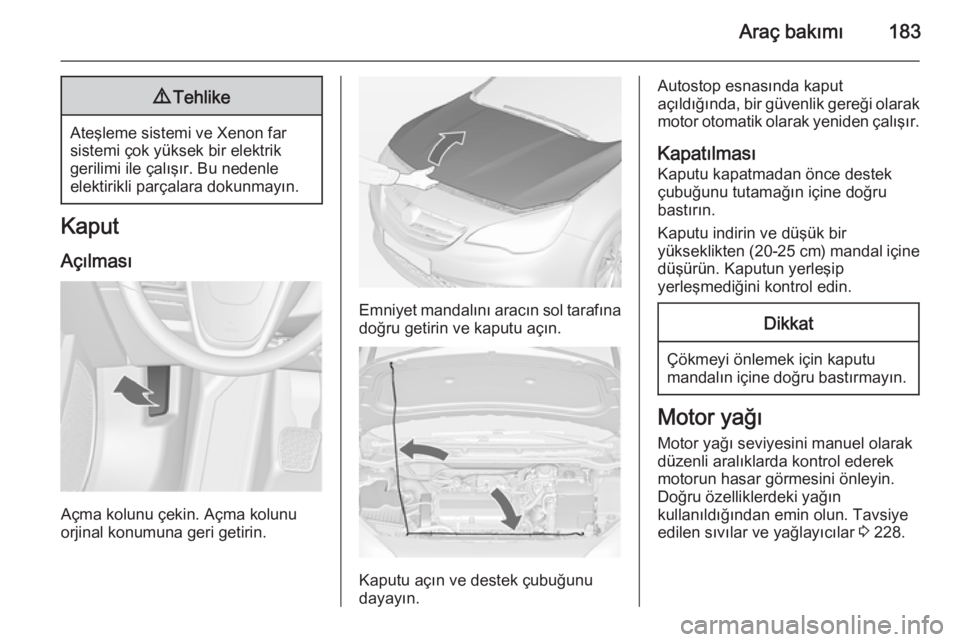

Araç bakımı1839Tehlike
Ateşleme sistemi ve Xenon far
sistemi çok yüksek bir elektrik
gerilimi ile çalışır. Bu nedenle
elektirikli parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Kaputu açın ve destek çubuğunu
dayayın.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Kapatılması
Kaputu kapatmadan önce destek
çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm ) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarakdüzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 228.

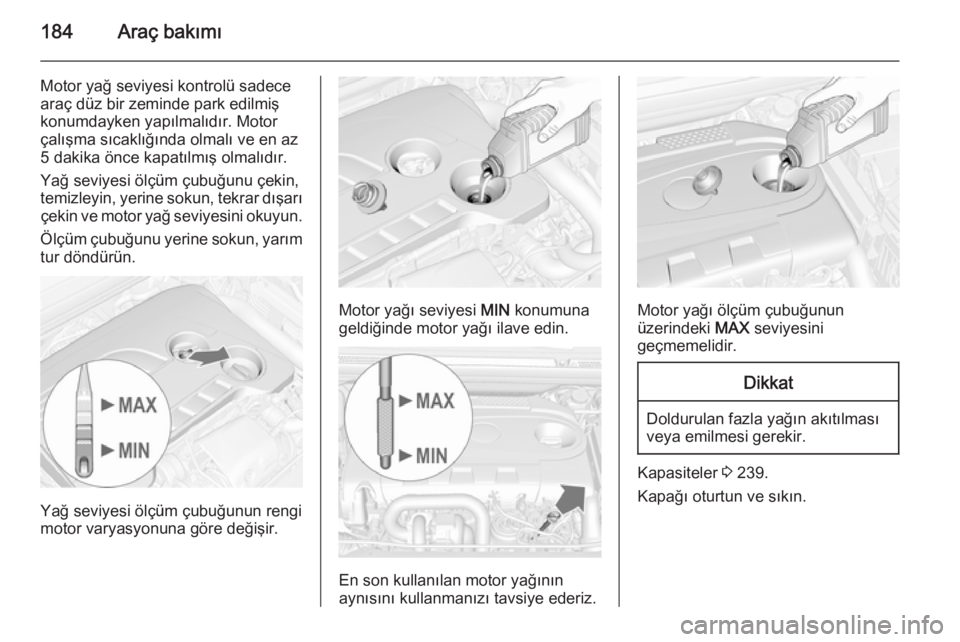

184Araç bakımı
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
5 dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım tur döndürün.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 239.
Kapağı oturtun ve sıkın.

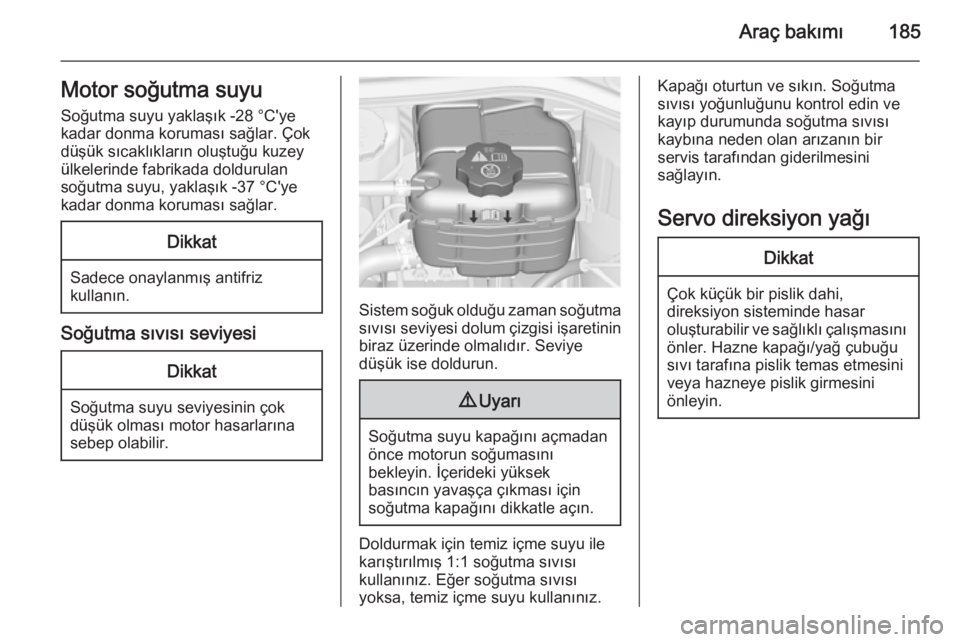

Araç bakımı185Motor soğutma suyu
Soğutma suyu yaklaşık -28 °C'ye
kadar donma koruması sağlar. Çok
düşük sıcaklıkların oluştuğu kuzey
ülkelerinde fabrikada doldurulan
soğutma suyu, yaklaşık -37 °C'ye
kadar donma koruması sağlar.Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.
Sistem soğuk olduğu zaman soğutma sıvısı seviyesi dolum çizgisi işaretinin biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanınız. Eğer soğutma sıvısı
yoksa, temiz içme suyu kullanınız.
Kapağı oturtun ve sıkın. Soğutma
sıvısı yoğunluğunu kontrol edin ve
kayıp durumunda soğutma sıvısı
kaybına neden olan arızanın bir
servis tarafından giderilmesini
sağlayın.
Servo direksiyon yağıDikkat
Çok küçük bir pislik dahi,
direksiyon sisteminde hasar
oluşturabilir ve sağlıklı çalışmasını önler. Hazne kapağı/yağ çubuğu
sıvı tarafına pislik temas etmesini
veya hazneye pislik girmesini
önleyin.

186Araç bakımı

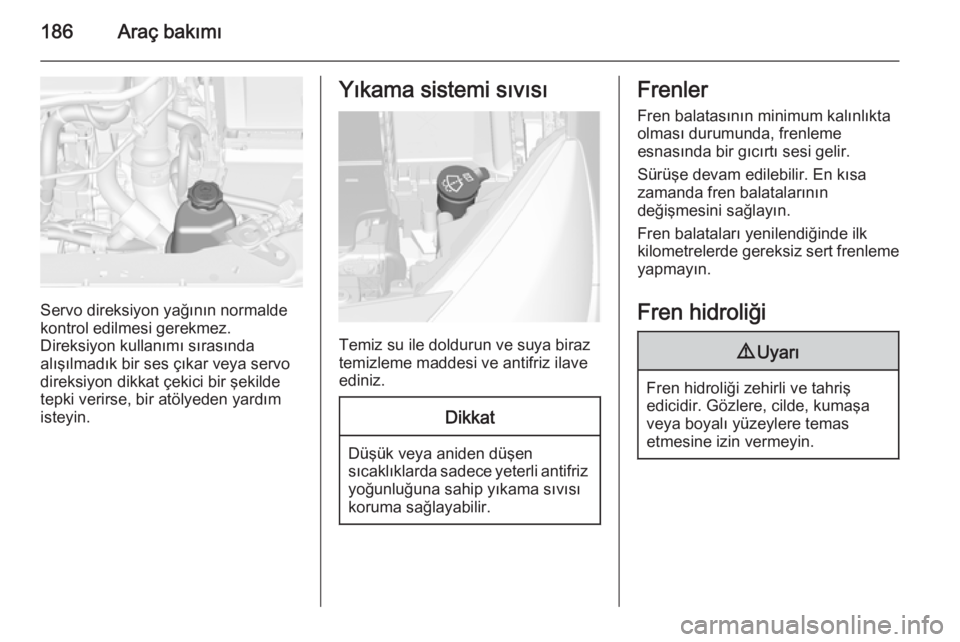

Servo direksiyon yağının normalde
kontrol edilmesi gerekmez.
Direksiyon kullanımı sırasında
alışılmadık bir ses çıkar veya servo
direksiyon dikkat çekici bir şekilde
tepki verirse, bir atölyeden yardım
isteyin.
Yıkama sistemi sıvısı
Temiz su ile doldurun ve suya biraz
temizleme maddesi ve antifriz ilave
ediniz.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Frenler
Fren balatasının minimum kalınlıkta
olması durumunda, frenleme
esnasında bir gıcırtı sesi gelir.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme
yapmayın.
Fren hidroliği9 Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.

Araç bakımı187
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 228.
Araç aküsü Stop-start sistemi olmayan araçlar bir kurşun-asit akü ile donatılmıştır.
Stop-start sistemli araçlar kurşun-asit
akü olmayan bir AGM akü ile
donatılacaktır.
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanılmasından
kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın 4 haftadan daha uzun bir süre
kullanılmaması akünün boşalmasına
neden olabilir. Akünün eksi kutup
bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Araç aküsü boşalma emniyeti 3 122.
Araç aküsünün değiştirilmesi
Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Sadece, araç aküsünün üstünde
sigorta kutusunun sabitlenmesine
olanak sunan araç aküleri kullanın.
Stop-start sistemli araçlarda, AGM
(Absorptive Glass Mat) akünün başka bir AGM akü ile değiştirilmesini
sağlayın.

188Araç bakımı
Bir AGM akü üzerindeki etiketindenanlaşılabilir. Biz orijinal Opel araç
aküsü kullanılmasını önermekteyiz.
Not
Orijinal Opel araç aküsünden farklı
bir AGM araç aküsü kullanılması
stop-start sisteminin performansının
düşmesine sebep olabilir.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 137.
Araç aküsünün şarj edilmesi9 Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 219.
Uyarı etiketi
Sembollerin anlamları: ■ Kıvılcım, açık ateş yakılmaz veya sigara içilmez.
■ Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
■ Araç aküsünü çocukların ulaşamayacağı yerlerde muhafaza
edin.
■ Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına sebep
olabilecek sülfürik asit mevcuttur.
■ Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
■ Araç aküsü yakınında patlayıcı gaz
mevcut olabilir.
