OPEL CASCADA 2014.5 Sürücü El Kitabı (in Turkish)

Araç bakımı199
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–No.Akım devresi15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–

200Araç bakımı
No.Akım devresi32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

Araç bakımı201

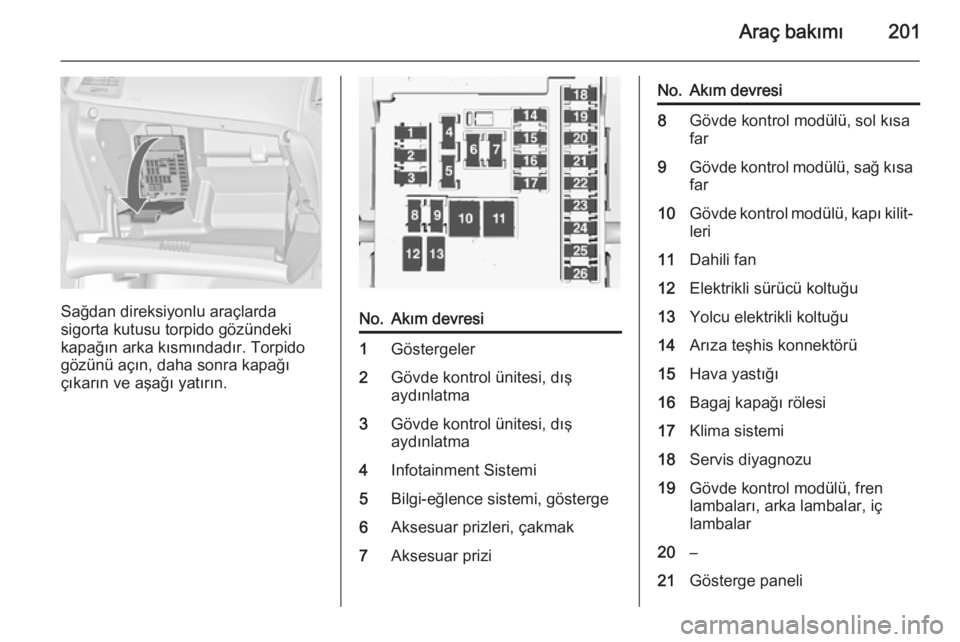

Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Gövde kontrol ünitesi, dış
aydınlatma3Gövde kontrol ünitesi, dış
aydınlatma4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizleri, çakmak7Aksesuar priziNo.Akım devresi8Gövde kontrol modülü, sol kısa far9Gövde kontrol modülü, sağ kısa
far10Gövde kontrol modülü, kapı kilit‐
leri11Dahili fan12Elektrikli sürücü koltuğu13Yolcu elektrikli koltuğu14Arıza teşhis konnektörü15Hava yastığı16Bagaj kapağı rölesi17Klima sistemi18Servis diyagnozu19Gövde kontrol modülü, fren
lambaları, arka lambalar, iç
lambalar20–21Gösterge paneli

202Araç bakımı
No.Akım devresi22Ateşleme sistemi23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj aksesuar elektrik prizi
Bagaj bölmesi sigorta
kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1Açılır kumaş tavan kontrol modülü, sağ elektrikli ray2–3Park asistanı4–5–6–No.Akım devresi7Elektrik kuamndalı koltuk8Açılır kumaş tavan kontrol
modülü9–10–11Römork modülü, lastik basıncı
izleme ve arka görüş kamerası12Açılır kumaş tavan kontrol
modülü, arka lambalar13–14Arka koltuk elektrikli katlama15–16Koltuk havalandırması, arka
görüş kamerası, açılır kumaş
tavan kontrol modülü17–18–19Direksiyon ısıtıcısı

Araç bakımı203
No.Akım devresi20–21Koltuk ısıtıcısı22–23Açılır kumaş tavan kontrol
modülü, sol elektrikli ray24–25–26Lojistik olmayan mod için
aktarma sigortası27Pasif giriş28–29Hidrolik ünitesi30–31–32Flex RideAraç takımları

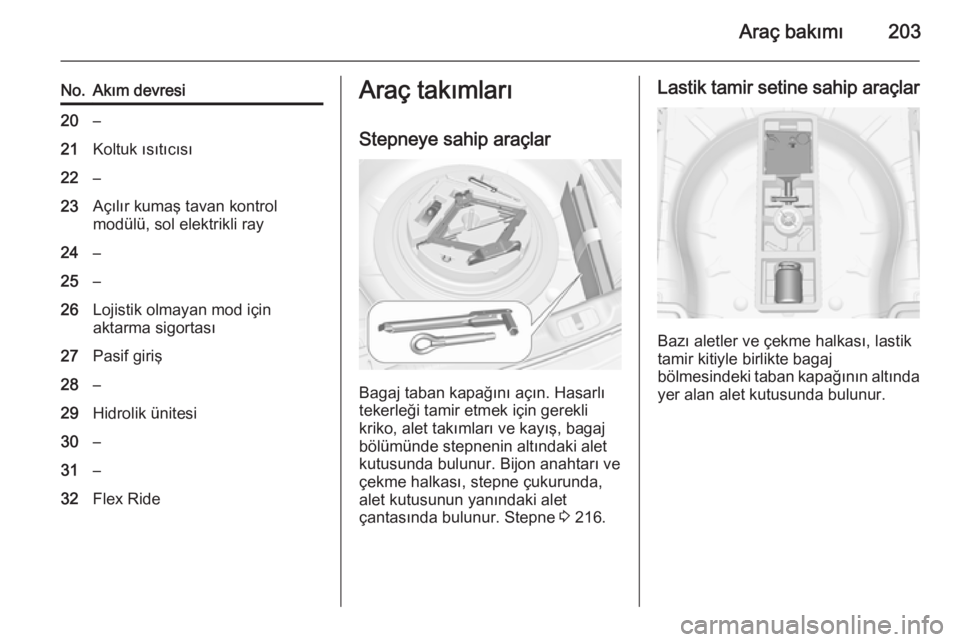

Stepneye sahip araçlar
Bagaj taban kapağını açın. Hasarlı
tekerleği tamir etmek için gerekli kriko, alet takımları ve kayış, bagaj
bölümünde stepnenin altındaki alet
kutusunda bulunur. Bijon anahtarı ve
çekme halkası, stepne çukurunda,
alet kutusunun yanındaki alet
çantasında bulunur. Stepne 3 216.
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur.

204Araç bakımı
Lastik onarım seti ve düz bagaj
bölümü tabanı olan araçlar
Bazı araç takımları ve çekme halkası,
lastik onarım setiyle birlikte bir
çantada yer alır, bu çanta da bagaj
bölümünde sol ön çekme halkasına
sabitlenmiştir.
Jantlar ve lastikler
Tekerlekler
Dizel motorlu araçlarda çelik jant
yoktur ve sadece özel, bu araç için
onaylanmış alaşım jantlara izin verilir.
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 240.225/55 R17 lastik boyutunu sadece
kış lastiği olarak kullanın.
Dizel motorlu araçlarda, çelik jant
yoktur ve sadece özel, araç
onaylanmış alaşım jantlara izin verilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Lastik tanımlamaları
Örneğin 235/55 R 17 99 V235=Lastik genişliği, mm55=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat17=Jant çapı / inç cinsinden99=Taşıma kapasitesi tanım
numarası, örneğin: 99 değeri
775 kilograma karşılık
gelmektedirV=Hız tanım kodu

Araç bakımı205
Hız tanım kodu:Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadar
Lastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik hava basıncı 3 240.

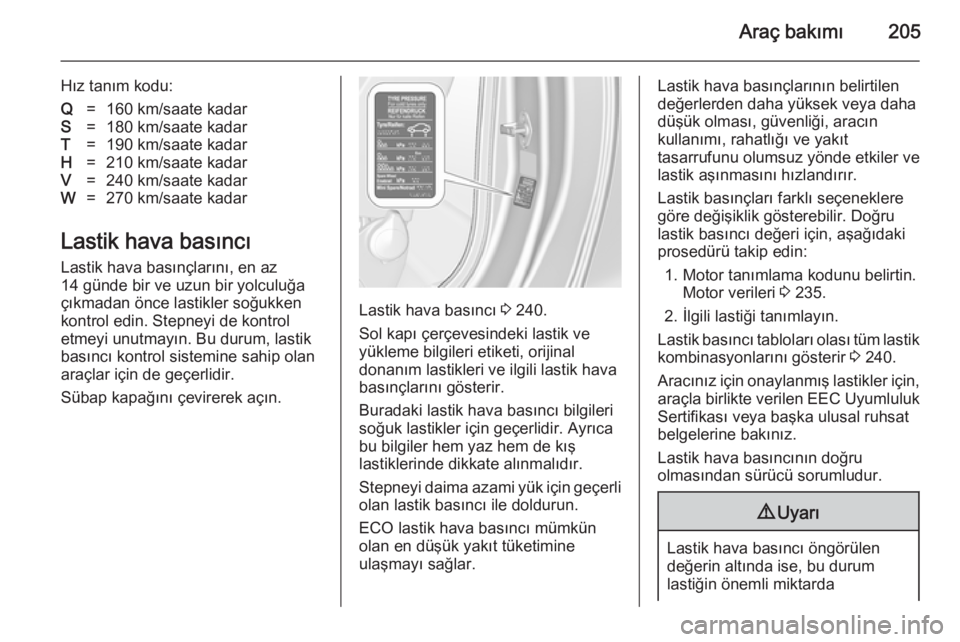

Sol kapı çerçevesindeki lastik ve yükleme bilgileri etiketi, orijinal
donanım lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları farklı seçeneklere
göre değişiklik gösterebilir. Doğru
lastik basıncı değeri için, aşağıdaki
prosedürü takip edin:
1. Motor tanımlama kodunu belirtin. Motor verileri 3 235.
2. İlgili lastiği tanımlayın.
Lastik basıncı tabloları olası tüm lastik kombinasyonlarını gösterir 3 240.
Aracınız için onaylanmış lastikler için, araçla birlikte verilen EEC UyumlulukSertifikası veya başka ulusal ruhsat
belgelerine bakınız.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda

206Araç bakımıısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın. Lastik hava
basıncını ayarladıktan sonra kontağı
açın ve ilgili ayarı sürücü bilgi
sistemindeki Lastik yükü sayfasından
seçin, 3 96.
Lastik hava basıncı
denetleme sistemi Belli bir limitin üzerindeki hızlarda,
lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika
kontrol eder.
Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
Araç Bilgileri Menüsü X'nü seçmek
için MENU tuşuna basın.

Araç bakımı207
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.
Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 94.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 240.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük basınç göstergesi olabilir.
Lastik basıncını kontrol edin.
Araç mesajları 3 103.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
Her zaman lastik değiştirildiğinde
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için: supab iğnesini ve sızdırmazlık halkasını değiştirin. Klipsli sensör
için: komple supab gövdesini
değiştirin.
Aracın yüklenme durumu Lastik hava basıncını lastik bilgi
etiketindeki yük durumuna veya lastik
hava basıncı çizelgesine göre
ayarlayın 3 240 ve sürücü bilgi
sistemindeki Lastik Yükü
menüsündeki uygun ayarı seçin, Araç
Bilgileri Menüsü 3 96.

208Araç bakımı

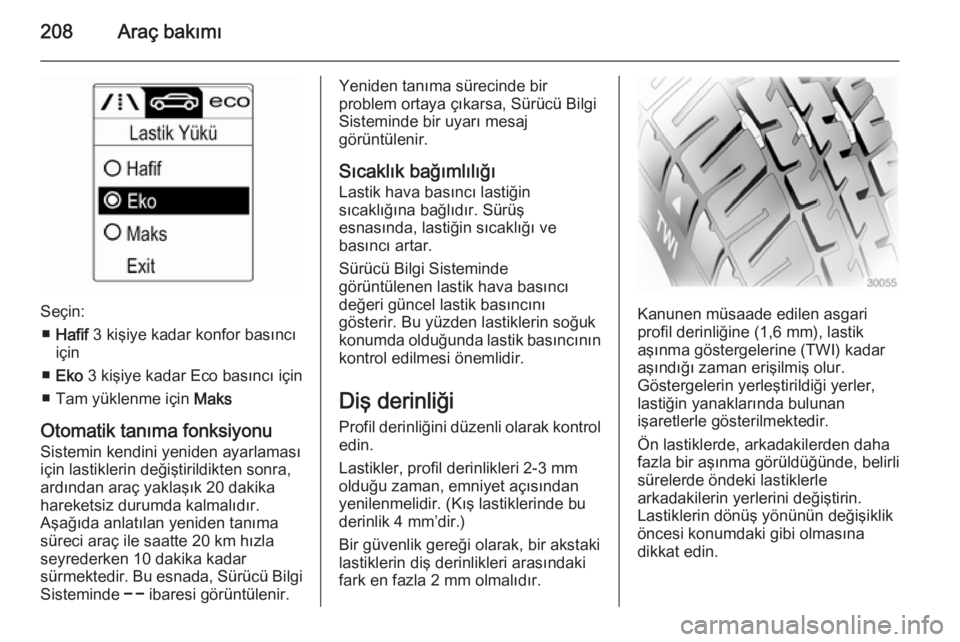

Seçin:■ Hafif 3 kişiye kadar konfor basıncı
için
■ Eko 3 kişiye kadar Eco basıncı için
■ Tam yüklenme için Maks
Otomatik tanıma fonksiyonu
Sistemin kendini yeniden ayarlaması için lastiklerin değiştirildikten sonra,ardından araç yaklaşık 20 dakika
hareketsiz durumda kalmalıdır.
Aşağıda anlatılan yeniden tanıma
süreci araç ile saatte 20 km hızla
seyrederken 10 dakika kadar
sürmektedir. Bu esnada, Sürücü Bilgi
Sisteminde $ ibaresi görüntülenir.
Yeniden tanıma sürecinde bir
problem ortaya çıkarsa, Sürücü Bilgi
Sisteminde bir uyarı mesaj
görüntülenir.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
basıncı artar.
Sürücü Bilgi Sisteminde
görüntülenen lastik hava basıncı
değeri güncel lastik basıncını
gösterir. Bu yüzden lastiklerin soğuk
konumda olduğunda lastik basıncının kontrol edilmesi önemlidir.
Diş derinliği
Profil derinliğini düzenli olarak kontrol edin.
Lastikler, profil derinlikleri 2-3 mm
olduğu zaman, emniyet açısından
yenilenmelidir. (Kış lastiklerinde bu
derinlik 4 mm’dir.)
Bir güvenlik gereği olarak, bir akstaki
lastiklerin diş derinlikleri arasındaki
fark en fazla 2 mm olmalıdır.
Kanunen müsaade edilen asgari
profil derinliğine (1,6 mm), lastik
aşınma göstergelerine (TWI) kadar
aşındığı zaman erişilmiş olur.
Göstergelerin yerleştirildiği yerler,
lastiğin yanaklarında bulunan
işaretlerle gösterilmektedir.
Ön lastiklerde, arkadakilerden daha
fazla bir aşınma görüldüğünde, belirli
sürelerde öndeki lastiklerle
arkadakilerin yerlerini değiştirin.
Lastiklerin dönüş yönünün değişiklik
öncesi konumdaki gibi olmasına
dikkat edin.
