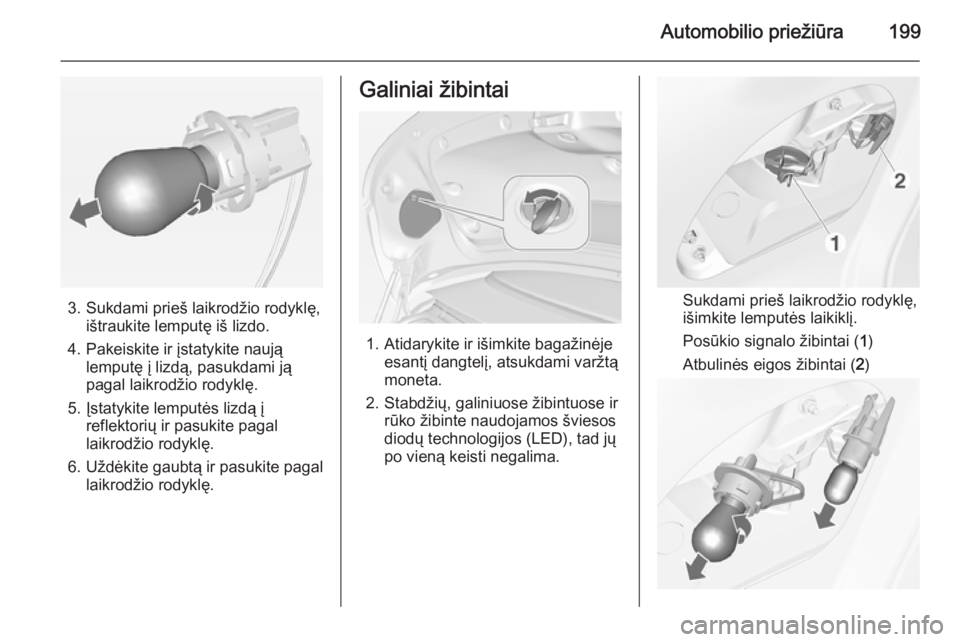

Automobilio priežiūra199
3. Sukdami prieš laikrodžio rodyklę,ištraukite lemputę iš lizdo.
4. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
5. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Galiniai žibintai
1. Atidarykite ir išimkite bagažinėjeesantį dangtelį, atsukdami varžtą
moneta.
2. Stabdžių, galiniuose žibintuose ir rūko žibinte naudojamos šviesos
diodų technologijos (LED), tad jų
po vieną keisti negalima.
Sukdami prieš laikrodžio rodyklę, išimkite lemputės laikiklį.
Posūkio signalo žibintai ( 1)
Atbulinės eigos žibintai ( 2)

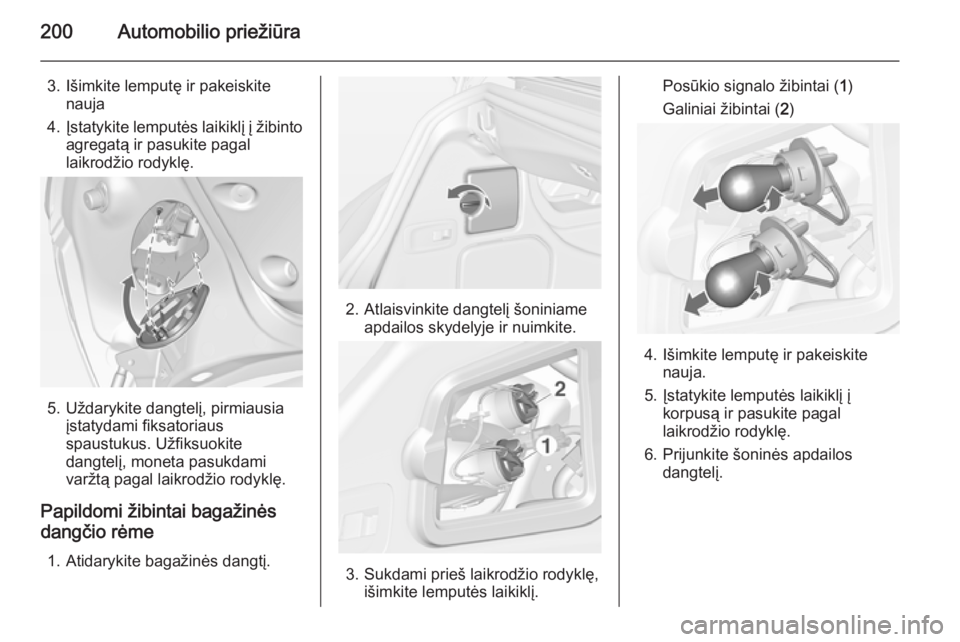

200Automobilio priežiūra
3. Išimkite lemputę ir pakeiskitenauja
4. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę.
5. Uždarykite dangtelį, pirmiausia įstatydami fiksatoriausspaustukus. Užfiksuokite
dangtelį, moneta pasukdami
varžtą pagal laikrodžio rodyklę.
Papildomi žibintai bagažinės dangčio rėme
1. Atidarykite bagažinės dangtį.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Sukdami prieš laikrodžio rodyklę, išimkite lemputės laikiklį.
Posūkio signalo žibintai ( 1)
Galiniai žibintai ( 2)
4. Išimkite lemputę ir pakeiskite
nauja.
5. Įstatykite lemputės laikiklį į korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Prijunkite šoninės apdailos dangtelį.

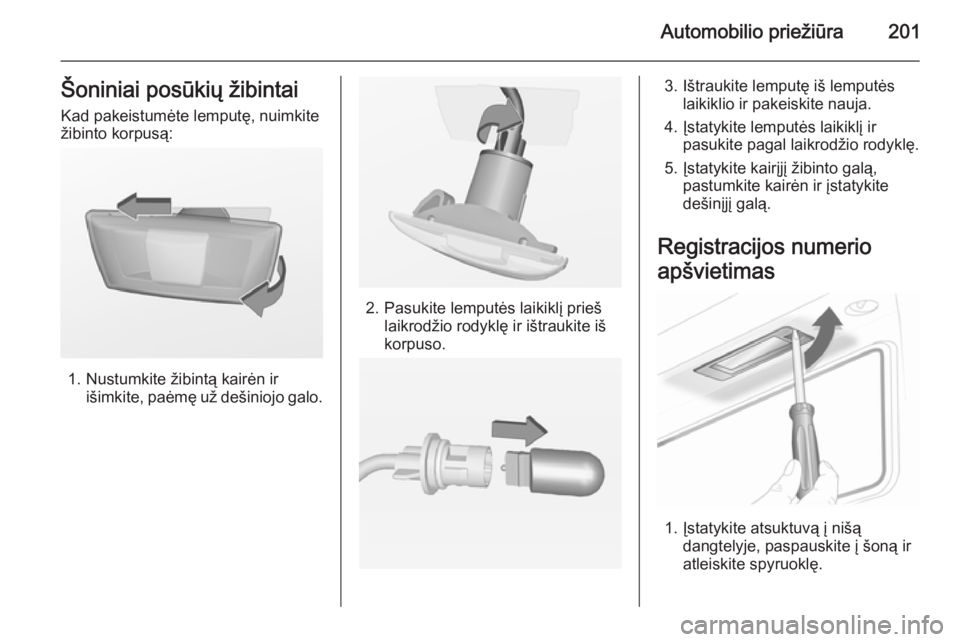

Automobilio priežiūra201Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir išimkite, paėmę už dešiniojo galo.
2. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.

202Automobilio priežiūra
2. Ištraukite lemputę žemyn,stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.

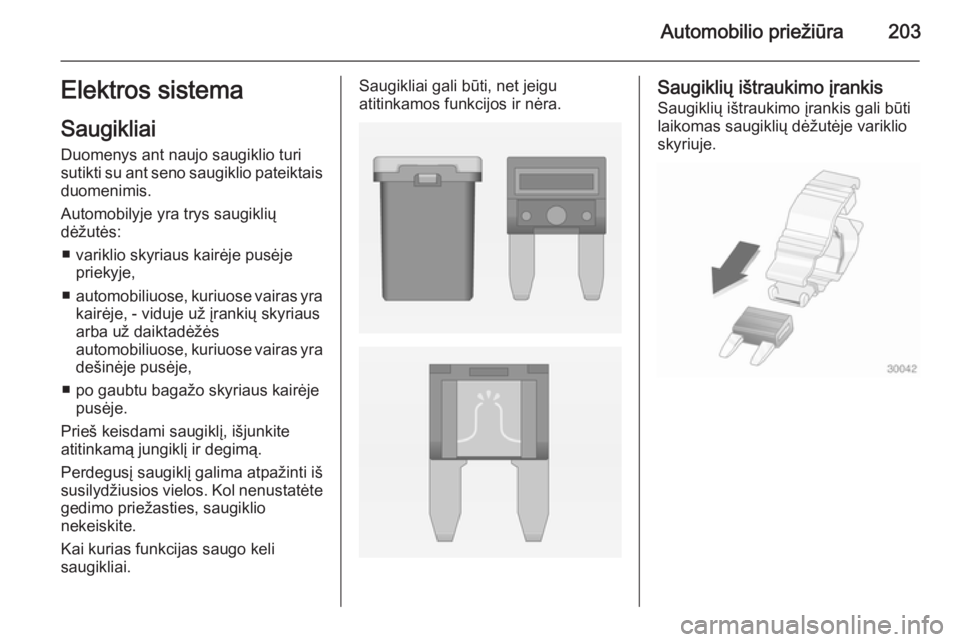

Automobilio priežiūra203Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais
duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra
dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.

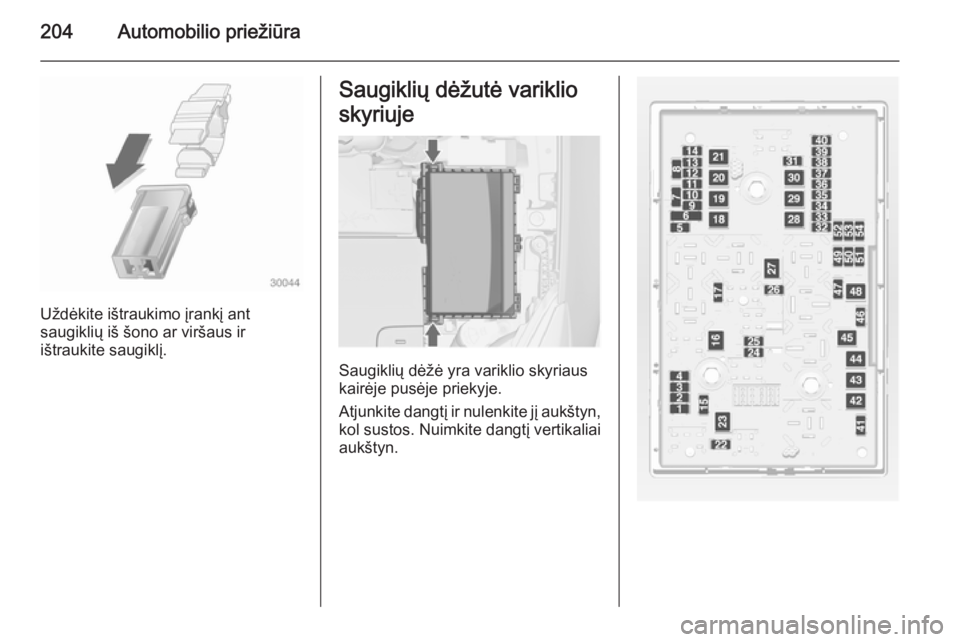

204Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

Automobilio priežiūra205
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas7Ventiliatoriaus valdymas8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS vožtuvai14–15Variklio valdymo modulis16StarterisNr.Grandinė17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis elektros centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS siurblys31–32Oro pagalvėNr.Grandinė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Elektra valdomi langai, lietaus
jutiklis, išorinis veidrodėlis36Klimato kontrolė37–38Vakuuminis siurblys39Kuro sistemos valdymo modulis40Priekinio stiklo plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44–45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius

206Automobilio priežiūra
Nr.Grandinė49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51–52Papildomas šildytuvas (dyzelinis variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

Automobilio priežiūra207
Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės
šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdasNr.Grandinė8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių
užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtis15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai,
salono apšvietimas20–21Prietaisų skydelisNr.Grandinė22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.

208Automobilio priežiūra
Nuimkite gaubtą.Lydžiųjų saugiklių paskyrimasNr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4–5–6–Nr.Grandinė7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9–10–11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimas15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymasNr.Grandinė20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24–25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–31–32„Flex Ride“
