OPEL CASCADA 2014.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz159

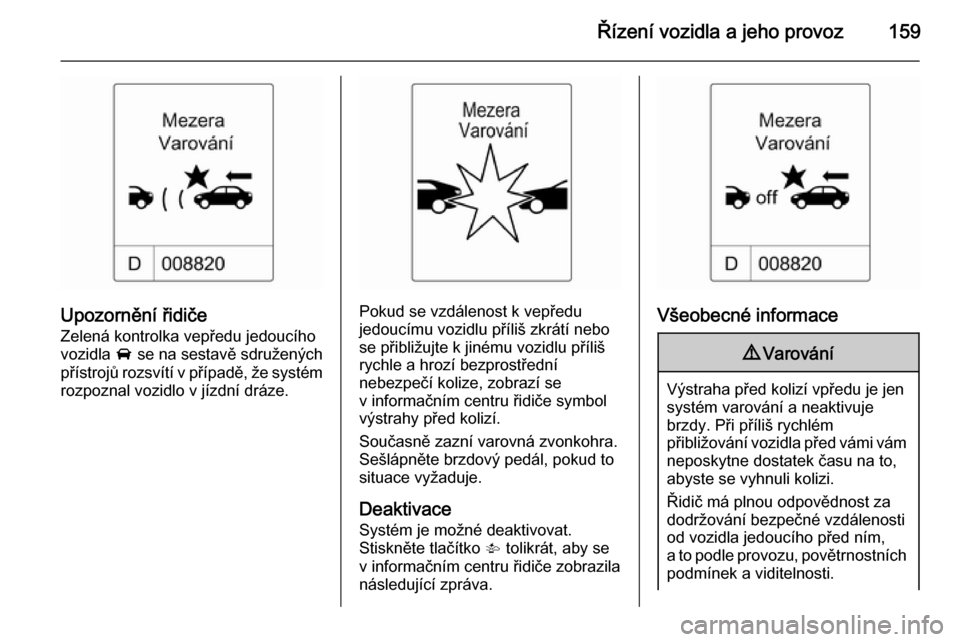

Upozornění řidiče
Zelená kontrolka vepředu jedoucího
vozidla A se na sestavě sdružených
přístrojů rozsvítí v případě, že systém rozpoznal vozidlo v jízdní dráze.Pokud se vzdálenost k vepředu
jedoucímu vozidlu příliš zkrátí nebo
se přibližujte k jinému vozidlu příliš
rychle a hrozí bezprostřední
nebezpečí kolize, zobrazí se
v informačním centru řidiče symbol
výstrahy před kolizí.
Současně zazní varovná zvonkohra.
Sešlápněte brzdový pedál, pokud to
situace vyžaduje.
Deaktivace
Systém je možné deaktivovat.
Stiskněte tlačítko V tolikrát, aby se
v informačním centru řidiče zobrazila následující zpráva.Všeobecné informace
9 Varování
Výstraha před kolizí vpředu je jen
systém varování a neaktivuje
brzdy. Při příliš rychlém
přibližování vozidla před vámi vám
neposkytne dostatek času na to,
abyste se vyhnuli kolizi.
Řidič má plnou odpovědnost za
dodržování bezpečné vzdálenosti
od vozidla jedoucího před ním,
a to podle provozu, povětrnostních podmínek a viditelnosti.

160Řízení vozidla a jeho provozPři řízení je vždy vyžadována plná
pozornost řidiče. Musíte být vždy
připraveni reagovat a brzdit.
Omezení systému
Tento systém je navržen tak, aby
poskytoval výstrahu pouze pro
vozidla. Může však reagovat i na jiné
předměty.
V následujících případech nebude
výstraha před kolizí vpředu
pravděpodobně detekovat vozidlo
před vámi, nebo je funkčnost čidla
omezena:
■ na silnicích bohatých na zatáčky,
■ když počasí omezuje viditelnost, jako například mlha, déšť nebo
sníh,
■ když je čidlo blokováno sněhem, ledem, břečkou, nečistotami, nebo
při poškození čelního skla.
Indikace vzdálenosti
vpředu
Indikace vzdálenosti vpředu
zobrazuje vzdálenost k vozidlu, které
jede před vámi. Přední kamera na
čelním sklu se používá k detekování
vzdálenosti k vozidlu přímo vpředu
v dráze vozidla. Je aktivní při
rychlostech nad 40 km/hod.
Když je vpředu detekováno vozidlo
jedoucí před vámi, je vzdálenost
indikována v sekundách se
zobrazením na stránce v informační
centru řidiče 3 98. Stiskněte tlačítko
MENU na páčce ukazatelů směru
a vyberte Nabídka Informace
o vozidle X a otáčením
nastavovacího prvku vyberte stránku
indikované vzdálenosti vpředu.
Minimální indikovaná vzdálenost je
0,5 sekundy.
Pokud není vpředu žádné vozidlo nebo je vozidlo vpředu mimo dosah,
budou zobrazeny dvě pomlčky: -,- s.

Řízení vozidla a jeho provoz161Parkovací asistent9Varování
Nicméně řidič má stále plnou
odpovědnost za provedení
parkovacího manévru.
Při použití parkovacího asistenta
vždy kontrolujte okolí vozidla při jízdě dozadu i dopředu.
Zadní parkovací asistent

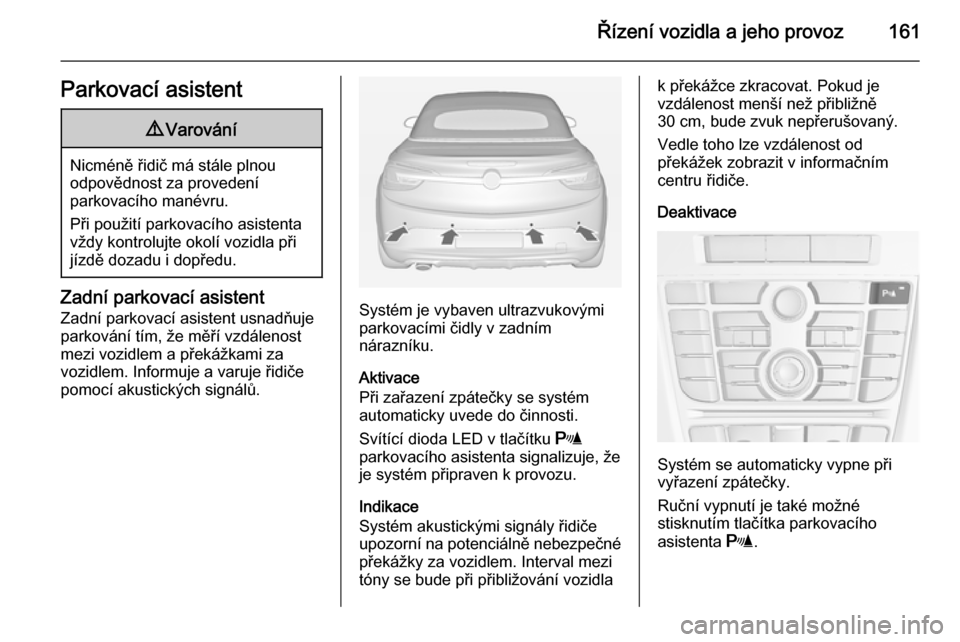

Zadní parkovací asistent usnadňuje
parkování tím, že měří vzdálenost
mezi vozidlem a překážkami za
vozidlem. Informuje a varuje řidiče
pomocí akustických signálů.Systém je vybaven ultrazvukovými
parkovacími čidly v zadním
nárazníku.
Aktivace
Při zařazení zpátečky se systém automaticky uvede do činnosti.
Svítící dioda LED v tlačítku r
parkovacího asistenta signalizuje, že
je systém připraven k provozu.
Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné
překážky za vozidlem. Interval mezi
tóny se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude zvuk nepřerušovaný.
Vedle toho lze vzdálenost od
překážek zobrazit v informačním
centru řidiče.
Deaktivace
Systém se automaticky vypne při
vyřazení zpátečky.
Ruční vypnutí je také možné
stisknutím tlačítka parkovacího
asistenta r.

162Řízení vozidla a jeho provoz
V obou případech dioda LED
v tlačítku zhasne a v informačním
centru řidiče se rozevře příslušná
zpráva.
Porucha
V případě poruchy v systému nebo
v případě, že systém nepracuje
v důsledku dočasných podmínek,
jako je zakrytí snímačů sněhem,
v informačním centru řidiče se
zobrazí příslušná zpráva.
Přední parkovací asistent

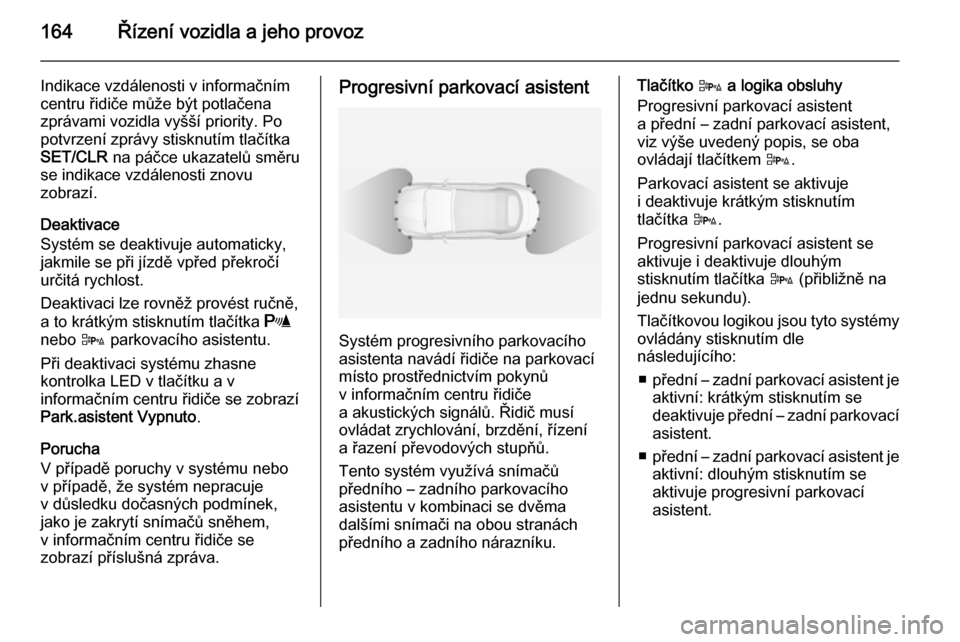

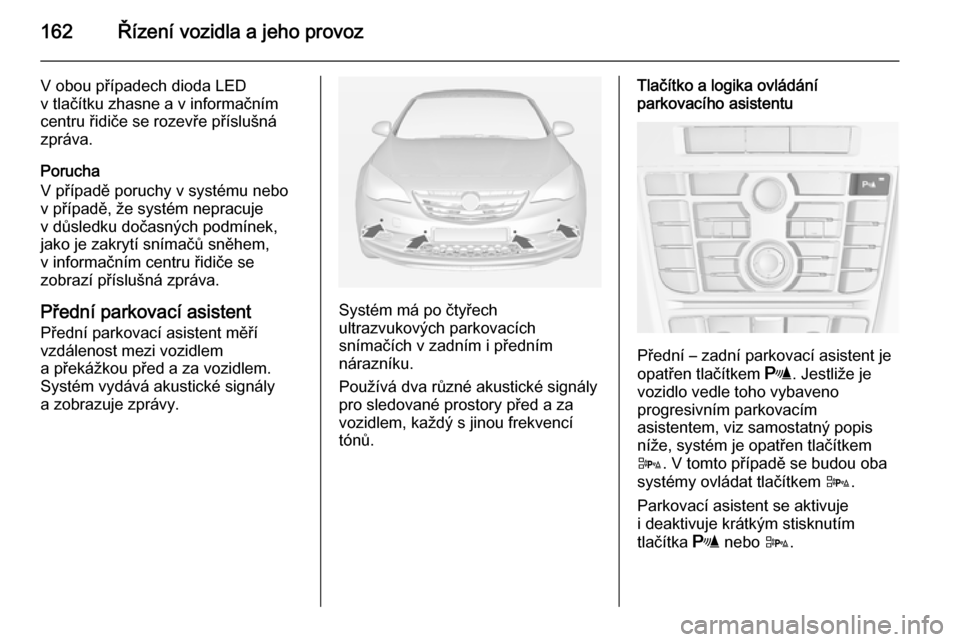

Přední parkovací asistent měří
vzdálenost mezi vozidlem
a překážkou před a za vozidlem.
Systém vydává akustické signály a zobrazuje zprávy.
Systém má po čtyřech
ultrazvukových parkovacích
snímačích v zadním i předním
nárazníku.
Používá dva různé akustické signály
pro sledované prostory před a za
vozidlem, každý s jinou frekvencí
tónů.
Tlačítko a logika ovládání
parkovacího asistentu
Přední – zadní parkovací asistent je
opatřen tlačítkem r. Jestliže je
vozidlo vedle toho vybaveno
progresivním parkovacím
asistentem, viz samostatný popis
níže, systém je opatřen tlačítkem
D . V tomto případě se budou oba
systémy ovládat tlačítkem D.
Parkovací asistent se aktivuje
i deaktivuje krátkým stisknutím
tlačítka r nebo D.

Řízení vozidla a jeho provoz163
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím tlačítka D (přibližně na
jednu sekundu).
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím dle
následujícího:
■ přední – zadní parkovací asistent je
aktivní: krátkým stisknutím se
deaktivuje přední – zadní parkovací
asistent.
■ přední – zadní parkovací asistent je
aktivní: dlouhým stisknutím se
aktivuje progresivní parkovací
asistent.
■ progresivní parkovací asistent je aktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací
asistent.
■ progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
Aktivace
Při zařazení zpátečky se přední
a zadní parkovací asistent uvede do
činnosti.Svítící dioda LED v tlačítku r nebo
D parkovacího asistentu znamená,
že systém je připraven k využití.
Pokud se vozidlo pohybuje nízkou
rychlostí směrem vpřed, lze přední
parkovací asistent rovněž aktivovat
krátkým stisknutím tlačítka r nebo
D parkovacího asistentu.
Jakmile toto tlačítko v daném cyklu
zapalování stisknete, přední
parkovací asistent se vždy aktivuje
znovu, jakmile rychlost vozidla klesne
pod určitou hodnotu.
Indikace
Systém akustickými signály řidiče
upozorní na potenciálně nebezpečné překážky za vozidlem a před
vozidlem. V závislosti na tom, která strana vozidla je blíž překážce, z té
strany uslyšíte akustické varovné
signály ve vozidle. Interval mezi tóny
se bude při přibližování vozidla
k překážce zkracovat. Pokud je
vzdálenost menší než přibližně
30 cm, bude zvuk nepřerušovaný.
Vedle toho se v informačním centru
řidiče zobrazuje vzdálenost od
překážek.

164Řízení vozidla a jeho provoz
Indikace vzdálenosti v informačním
centru řidiče může být potlačena
zprávami vozidla vyšší priority. Po
potvrzení zprávy stisknutím tlačítka
SET/CLR na páčce ukazatelů směru
se indikace vzdálenosti znovu
zobrazí.
Deaktivace
Systém se deaktivuje automaticky,
jakmile se při jízdě vpřed překročí
určitá rychlost.
Deaktivaci lze rovněž provést ručně,
a to krátkým stisknutím tlačítka r
nebo D parkovacího asistentu.
Při deaktivaci systému zhasne
kontrolka LED v tlačítku a v
informačním centru řidiče se zobrazí
Park.asistent Vypnuto .
Porucha
V případě poruchy v systému nebo
v případě, že systém nepracuje
v důsledku dočasných podmínek,
jako je zakrytí snímačů sněhem,
v informačním centru řidiče se
zobrazí příslušná zpráva.Progresivní parkovací asistent
Systém progresivního parkovacího
asistenta navádí řidiče na parkovací
místo prostřednictvím pokynů
v informačním centru řidiče
a akustických signálů. Řidič musí
ovládat zrychlování, brzdění, řízení
a řazení převodových stupňů.
Tento systém využívá snímačů
předního – zadního parkovacího asistentu v kombinaci se dvěma
dalšími snímači na obou stranách
předního a zadního nárazníku.
Tlačítko D
a logika obsluhy
Progresivní parkovací asistent
a přední – zadní parkovací asistent,
viz výše uvedený popis, se oba
ovládají tlačítkem D.
Parkovací asistent se aktivuje
i deaktivuje krátkým stisknutím
tlačítka D.
Progresivní parkovací asistent se
aktivuje i deaktivuje dlouhým
stisknutím tlačítka D (přibližně na
jednu sekundu).
Tlačítkovou logikou jsou tyto systémy ovládány stisknutím dle
následujícího:
■ přední – zadní parkovací asistent je
aktivní: krátkým stisknutím se
deaktivuje přední – zadní parkovací
asistent.
■ přední – zadní parkovací asistent je
aktivní: dlouhým stisknutím se
aktivuje progresivní parkovací
asistent.

Řízení vozidla a jeho provoz165
■ progresivní parkovací asistent jeaktivní: krátkým stisknutím se
aktivuje přední – zadní parkovací
asistent.
■ progresivní parkovací asistent je aktivní: dlouhým stisknutím se
deaktivuje progresivní parkovací
asistent.
Aktivace

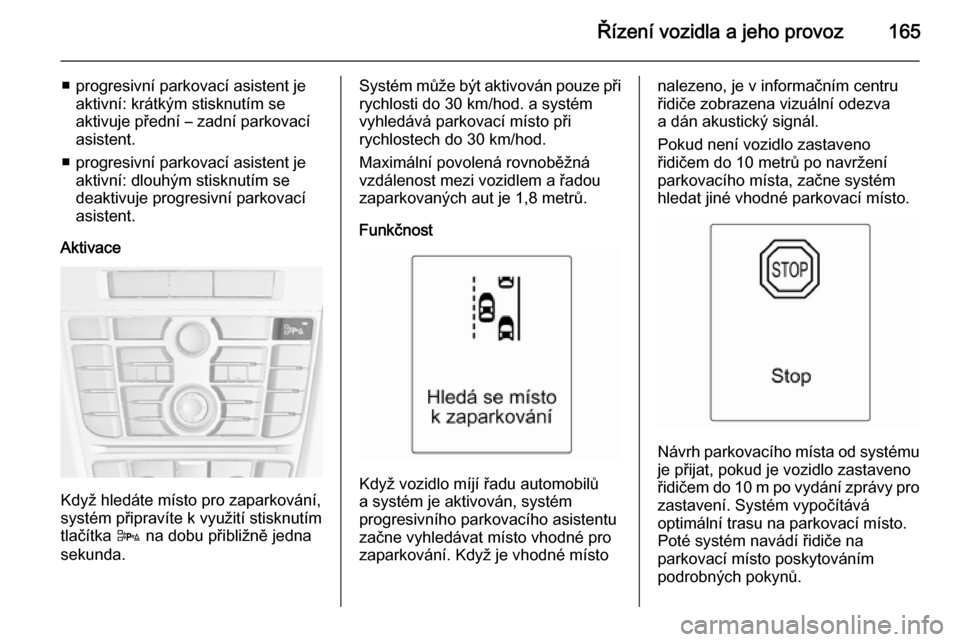

Když hledáte místo pro zaparkování,
systém připravíte k využití stisknutím
tlačítka D na dobu přibližně jedna
sekunda.
Systém může být aktivován pouze při
rychlosti do 30 km/hod. a systém
vyhledává parkovací místo při
rychlostech do 30 km/hod.
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných aut je 1,8 metrů.
Funkčnost
Když vozidlo míjí řadu automobilů
a systém je aktivován, systém
progresivního parkovacího asistentu
začne vyhledávat místo vhodné pro
zaparkování. Když je vhodné místo
nalezeno, je v informačním centru
řidiče zobrazena vizuální odezva
a dán akustický signál.
Pokud není vozidlo zastaveno
řidičem do 10 metrů po navržení
parkovacího místa, začne systém
hledat jiné vhodné parkovací místo.
Návrh parkovacího místa od systému je přijat, pokud je vozidlo zastaveno
řidičem do 10 m po vydání zprávy pro
zastavení. Systém vypočítává
optimální trasu na parkovací místo.
Poté systém navádí řidiče na
parkovací místo poskytováním
podrobných pokynů.

166Řízení vozidla a jeho provoz

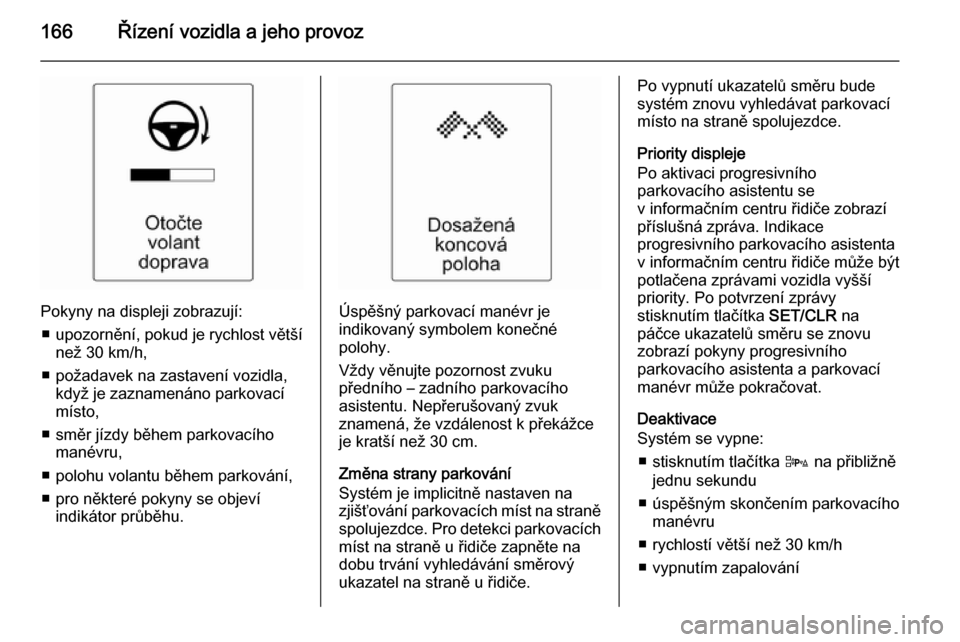

Pokyny na displeji zobrazují:■ upozornění, pokud je rychlost větší
než 30 km/h,
■ požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo,
■ směr jízdy během parkovacího manévru,
■ polohu volantu během parkování,
■ pro některé pokyny se objeví indikátor průběhu.Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.
Vždy věnujte pozornost zvuku
předního – zadního parkovacího
asistentu. Nepřerušovaný zvuk
znamená, že vzdálenost k překážce
je kratší než 30 cm.
Změna strany parkování
Systém je implicitně nastaven na
zjišťování parkovacích míst na straně
spolujezdce. Pro detekci parkovacíchmíst na straně u řidiče zapněte na
dobu trvání vyhledávání směrový
ukazatel na straně u řidiče.
Po vypnutí ukazatelů směru bude
systém znovu vyhledávat parkovací
místo na straně spolujezdce.
Priority displeje
Po aktivaci progresivního
parkovacího asistentu se
v informačním centru řidiče zobrazí
příslušná zpráva. Indikace
progresivního parkovacího asistenta
v informačním centru řidiče může být
potlačena zprávami vozidla vyšší priority. Po potvrzení zprávy
stisknutím tlačítka SET/CLR na
páčce ukazatelů směru se znovu
zobrazí pokyny progresivního
parkovacího asistenta a parkovací
manévr může pokračovat.
Deaktivace
Systém se vypne:
■ stisknutím tlačítka D na přibližně
jednu sekundu
■ úspěšným skončením parkovacího manévru
■ rychlostí větší než 30 km/h
■ vypnutím zapalování

Řízení vozidla a jeho provoz167
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.
Porucha
Zpráva se objeví v informačním
centru řidiče, když:
■ je v systému porucha,
■ řidič úspěšně nedokončil parkovací
manévr,
■ systém není funkční.
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude
parkovací manévr pokračovat. Pokud překážka není odstraněna, ukončí
systém činnost. Stisknutím tlačítka
D na dobu přibližně jedné sekundy
aktivujete systém a vyhledávání
nového parkovacího místa.Základní poznámky k systémům
parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Účinnost systému může být
snížena, pokud je zakrytý např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být účinnost systému parkovacíhoasistenta snížena.
Zvláštní podmínky nastanou,
pokud se na parkovišti nacházejí
vyšší vozidla (např. terénní
vozidla, dodávková vozidla,
vozidla kombi, obytná vozidla,
přívěsy nebo nákladní vozidla).
Detekci překážek a správné
vzdálenosti v horní části těchto
vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, jako jsou
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Parkovací asistent a progresivní
parkovací asistent nejistí překážky mimo jejich detekční dosah.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě

168Řízení vozidla a jeho provoz
provedené po zahájení
rovnoběžného parkovacího
manévru.
Poznámky
Progresivní parkovací asistent po
výrobě vyžaduje kalibraci. Pro
optimální navádění při parkování je
nezbytné ujet vzdálenost alespoň
10 km po trase s mnoha zatáčkami.
Upozornění na mrtvý úhel Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
"mrtvého úhlu". Systém poskytuje
vizuální upozornění v jednotlivých vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje: ■ Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat.
■ Chodce, cyklisty nebo zvířata.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.

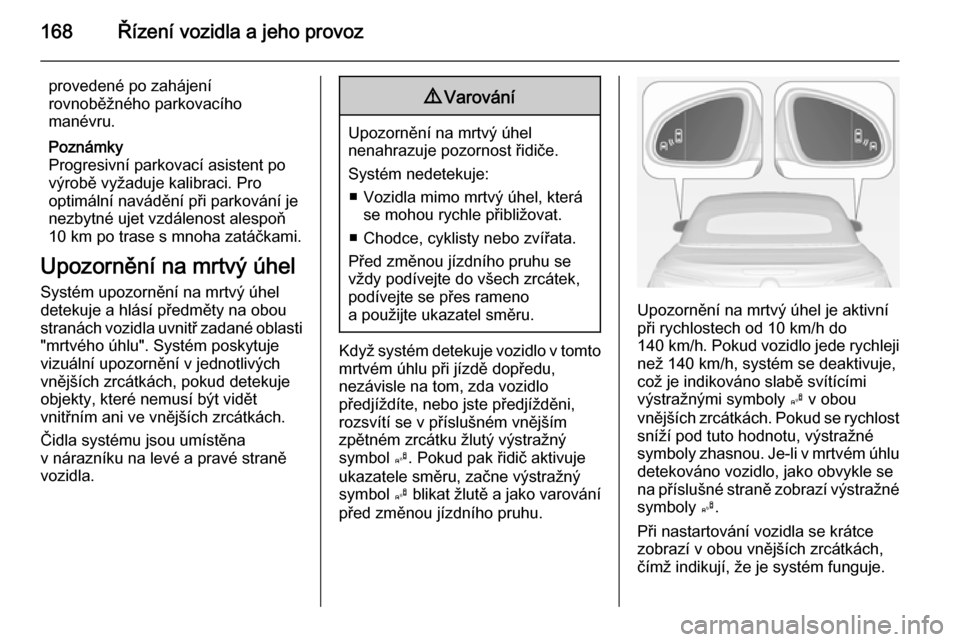

Když systém detekuje vozidlo v tomto mrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje,
což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
