Nega vozila199
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Prikazi2Krmilni modul karoserije,
zunanje luči3Krmilni modul karoserije,
zunanje luči4Infotainment sistem5Infotainment sistem, instrument6Električna vtičnica, vžigalnik7Električna vtičnica8Krmilni modul karoserije, leva
kratka lučŠt.Tokokrog9Krmilni modul karoserije, desna
kratka luč10Krmilni modul karoserije, zaklepi vrat11Ventilator v potniškem prostoru12Električno nastavljiv voznikov
sedež13Električno nastavljiv sovoznikov
sedež14Diagnostični priključek15Varnostne blazine16Rele pokrova prtljažnika17Klimatska naprava18Servisna diagnoza19Krmilni modul karoserije,
zavorne luči, zadnje luči,
notranje luči20–21Instrumentna plošča22Sistem za vžig

200Nega vozila
Št.Tokokrog23Krmilni modul karoserije24Krmilni modul karoserije25–26Električna vtičnica za dodatne
porabnike v prtljažniku
Škatla z varovalkami v
prtljažniku Nahaja se pod prevleko na levi strani
prtljažnika.
Snemite zaščitni pokrov.
Označitev varovalkŠt.Tokokrog1Krmilni modul platnene zložljive
strehe, napajalni sklop desno2–3Parkirni pomočnik4–5–6–7Električno nastavljivi sedežŠt.Tokokrog8Krmilni modul platnene zložljive
strehe9–10–11Modul prikolice, nadzor tlaka v
pnevmatikah in vzvratna kamera12Krmilni modul platnene zložljive
strehe, zadnje luči13–14Zadnji sedež električno preklap‐
ljanje15–16Prezračevanje sedežev,
vzvratna kamera, krmilni modul
platnene zložljive strehe17–18–19Ogrevan volanski obroč20–21Ogrevanje sedeža

Nega vozila201
Št.Tokokrog22–23Krmilni modul platnene zložljive
strehe, napajalni sklop levo24–25–26Varovalka za nelogistični način27Pasivno vstopanje28–29Hidravlična enota30–31–32Flex Ride (vozna fleksibilnost)Orodje vozila
Orodje
Vozila z rezervnim kolesom
Odprite prekrivalo prtljažnika.
Dvigalka, orodja in jermen za
pritrditev defektnega kolesa so
spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku. Ključ za kolesa in obroček za vleko sta v
vreči za orodje, ki je spravljena v
vdolbini za rezervno kolo zraven
škatle z orodjem. Rezervno kolo
3 214.
Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku.

202Nega vozila
Vozila s kompletom za popravilopnevmatik in ravnim dnomprtljažnika
Orodje in vlečno uho sta skupaj s
kompletom za popravilo pnevmatik spravljena v vreči, ki je pritrjena nasprednje levo pritrdilno ušesce v
prtljažniku.
Kolesa in pnevmatike
Kolesa
Pri vozilih z dizelskimi motorji je dovoljeno uporabljati samo
odobrena, posebna aluminijasta
platišča. Uporaba jeklenih platišč ni
dovoljena.
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
Kot zimske pnevmatike so dovoljene vse dimenzije pnevmatik 3 237.Kot zimske pnevmatike so dovoljene
samo pnevmatike z dimenzijami
225/55 R17.
Pri vozilih z dizelskimi motorji je
dovoljeno uporabljati samo
odobrena, posebna aluminijasta
platišča. Uporaba jeklenih platišč ni
dovoljena.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Oznake na pnevmatikah Npr. 235/55 R 17 99 V235=Širina pnevmatike v mm55=Razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat
(samopodporna)17=Premer platišča v palcih99=Oznaka nosilnosti; npr.: 99
ustreza 775 kgV=Hitrostna oznaka

Nega vozila203
Hitrostna oznaka:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Odvijte pokrov ventila.
Tlak v pnevmatikah 3 237.
Nalepka s podatki o pnevmatikah in obremenitvah na levem stebričku vrat navaja ustrezne tlake polnjenja za
originalne pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo
vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo
pnevmatik.
Vrednosti tlaka v pnevmatikah se
razlikujejo odvisno od opcije. Za
določitev pravilnih vrednosti tlaka v
pnevmatikah naredite naslednje:
1. Preverite identifikacijsko kodo motorja. Podatki motorjev 3 232.
2. Preverite položaj ustrezne pnevmatike.
V spodnji tabeli so prikazane vse možne kombinacije pnevmatik
3 237.
Za informacije o odobrenih
pnevmatikah za vaše vozilo glejte
EGS potrdilo o skladnosti, ki je
priloženo vozilu, ali druge državne
registracijske dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.

204Nega vozila9Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
Če nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom za nadzor tlaka v pnevmatikah, izključite
kontakt. Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na strani Obremenitev pnevmatik na
voznikovem informacijskem zaslonu,
3 95.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minuto nadzira tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.
Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi tipsko odobritev
vozila.
Trenutni tlak je prikazan na Vehicle
Information Menu (meni informacij
vozila) na voznikovem
informacijskem zaslonu.
Meni lahko izberete prek tipk na
stikalu smernikov.
Pritisnite tipko MENU za izbiro
Vehicle Information Menu (meni
informacij vozila) X .

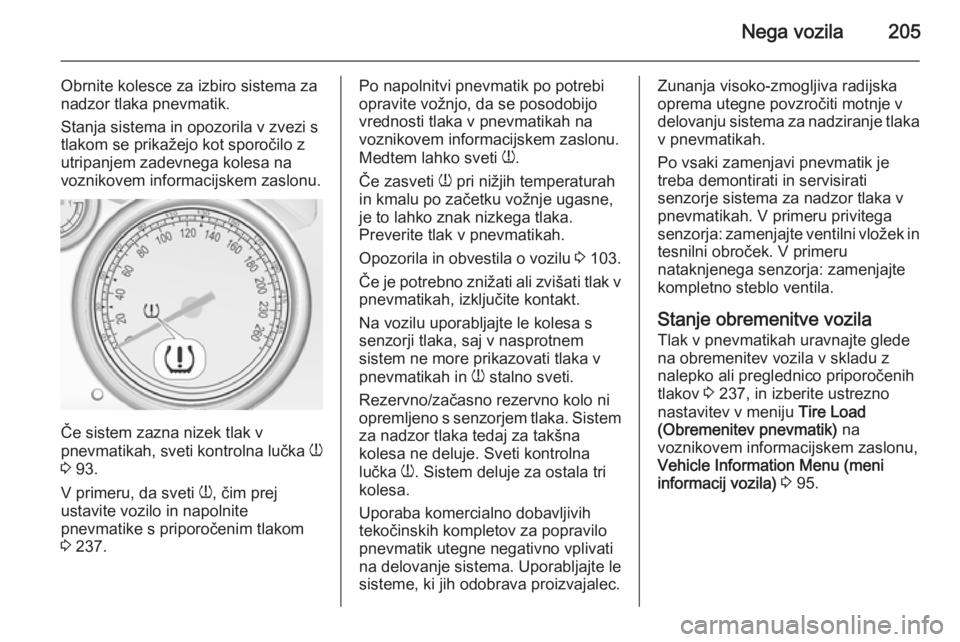

Nega vozila205
Obrnite kolesce za izbiro sistema za
nadzor tlaka pnevmatik.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo z
utripanjem zadevnega kolesa na
voznikovem informacijskem zaslonu.
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 93.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 237.
Po napolnitvi pnevmatik po potrebi
opravite vožnjo, da se posodobijo
vrednosti tlaka v pnevmatikah na
voznikovem informacijskem zaslonu.
Medtem lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka.
Preverite tlak v pnevmatikah.
Opozorila in obvestila o vozilu 3 103.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.
Rezervno/začasno rezervno kolo ni
opremljeno s senzorjem tlaka. Sistem za nadzor tlaka tedaj za takšna
kolesa ne deluje. Sveti kontrolna
lučka w. Sistem deluje za ostala tri
kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.Zunanja visoko-zmogljiva radijska
oprema utegne povzročiti motnje v
delovanju sistema za nadziranje tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. V primeru privitega
senzorja: zamenjajte ventilni vložek in
tesnilni obroček. V primeru
nataknjenega senzorja: zamenjajte
kompletno steblo ventila.
Stanje obremenitve vozila
Tlak v pnevmatikah uravnajte glede na obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov 3 237, in izberite ustrezno
nastavitev v meniju Tire Load
(Obremenitev pnevmatik) na
voznikovem informacijskem zaslonu,
Vehicle Information Menu (meni
informacij vozila) 3 95.

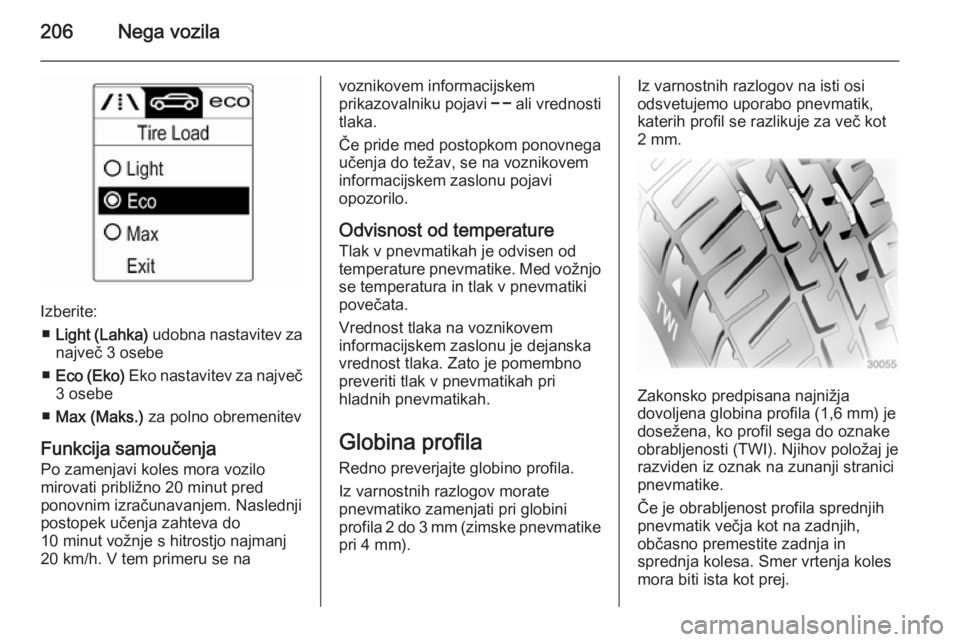

206Nega vozila
Izberite:■ Light (Lahka) udobna nastavitev za
največ 3 osebe
■ Eco (Eko) Eko nastavitev za največ
3 osebe
■ Max (Maks.) za polno obremenitev
Funkcija samoučenja Po zamenjavi koles mora vozilo
mirovati približno 20 minut pred
ponovnim izračunavanjem. Naslednji
postopek učenja zahteva do
10 minut vožnje s hitrostjo najmanj
20 km/h. V tem primeru se na
voznikovem informacijskem
prikazovalniku pojavi $ ali vrednosti
tlaka.
Če pride med postopkom ponovnega
učenja do težav, se na voznikovem
informacijskem zaslonu pojavi
opozorilo.
Odvisnost od temperature Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Zato je pomembno
preveriti tlak v pnevmatikah pri
hladnih pnevmatikah.
Globina profila Redno preverjajte globino profila.
Iz varnostnih razlogov morate
pnevmatiko zamenjati pri globini
profila 2 do 3 mm (zimske pnevmatike pri 4 mm).Iz varnostnih razlogov na isti osi
odsvetujemo uporabo pnevmatik,
katerih profil se razlikuje za več kot
2 mm.
Zakonsko predpisana najnižja
dovoljena globina profila (1,6 mm) je
dosežena, ko profil sega do oznake
obrabljenosti (TWI). Njihov položaj je
razviden iz oznak na zunanji stranici
pnevmatike.
Če je obrabljenost profila sprednjih
pnevmatik večja kot na zadnjih,
občasno premestite zadnja in
sprednja kolesa. Smer vrtenja koles
mora biti ista kot prej.

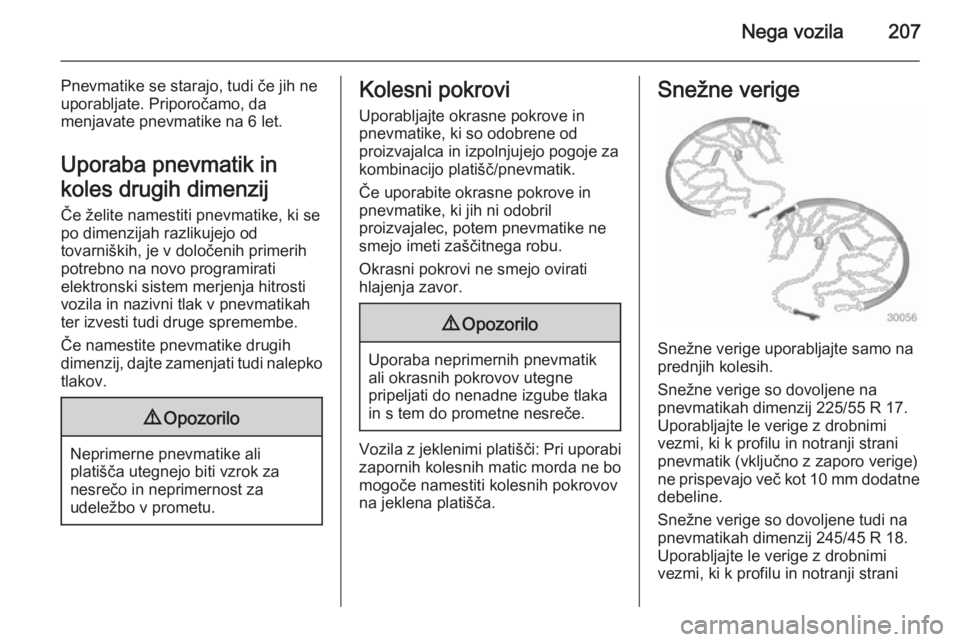

Nega vozila207
Pnevmatike se starajo, tudi če jih ne
uporabljate. Priporočamo, da
menjavate pnevmatike na 6 let.
Uporaba pnevmatik in
koles drugih dimenzij Če želite namestiti pnevmatike, ki se
po dimenzijah razlikujejo od
tovarniških, je v določenih primerih potrebno na novo programirati
elektronski sistem merjenja hitrosti
vozila in nazivni tlak v pnevmatikah
ter izvesti tudi druge spremembe.
Če namestite pnevmatike drugih
dimenzij, dajte zamenjati tudi nalepko tlakov.9 Opozorilo
Neprimerne pnevmatike ali
platišča utegnejo biti vzrok za
nesrečo in neprimernost za
udeležbo v prometu.
Kolesni pokrovi
Uporabljajte okrasne pokrove in
pnevmatike, ki so odobrene od
proizvajalca in izpolnjujejo pogoje za
kombinacijo platišč/pnevmatik.
Če uporabite okrasne pokrove in
pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.
Okrasni pokrovi ne smejo ovirati
hlajenja zavor.9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Vozila z jeklenimi platišči: Pri uporabi zapornih kolesnih matic morda ne bo
mogoče namestiti kolesnih pokrovov
na jeklena platišča.
Snežne verige
Snežne verige uporabljajte samo na
prednjih kolesih.
Snežne verige so dovoljene na pnevmatikah dimenzij 225/55 R 17.
Uporabljajte le verige z drobnimi
vezmi, ki k profilu in notranji strani
pnevmatik (vključno z zaporo verige)
ne prispevajo več kot 10 mm dodatne debeline.
Snežne verige so dovoljene tudi na
pnevmatikah dimenzij 245/45 R 18.
Uporabljajte le verige z drobnimi
vezmi, ki k profilu in notranji strani

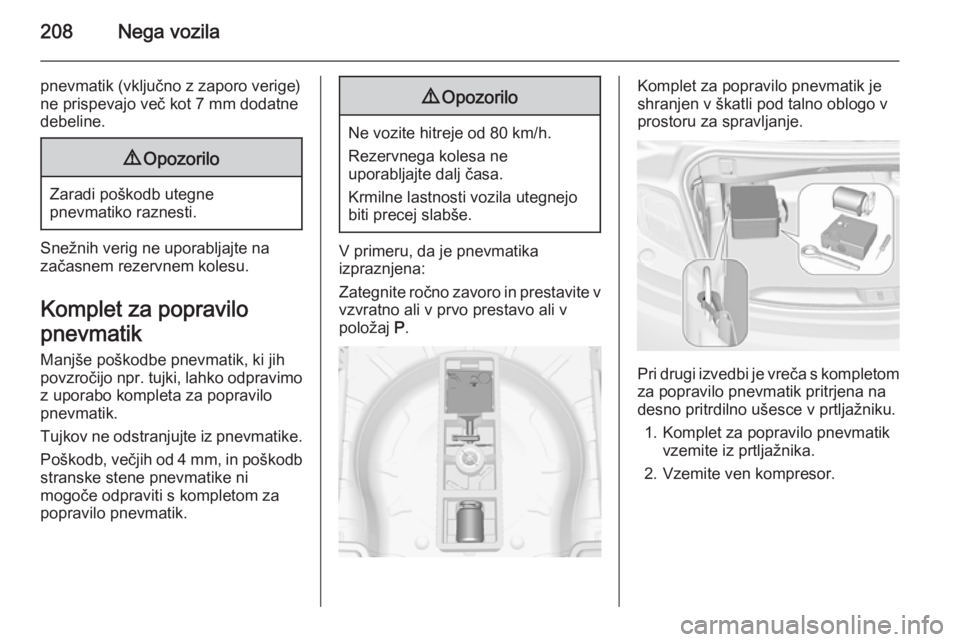

208Nega vozila
pnevmatik (vključno z zaporo verige)ne prispevajo več kot 7 mm dodatne
debeline.9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilo
pnevmatik Manjše poškodbe pnevmatik, ki jih
povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.
9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.
Komplet za popravilo pnevmatik je
shranjen v škatli pod talno oblogo v
prostoru za spravljanje.
Pri drugi izvedbi je vreča s kompletom za popravilo pnevmatik pritrjena na
desno pritrdilno ušesce v prtljažniku.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.
