OPEL CASCADA 2014.5 Uporabniški priročnik

Nega vozila189

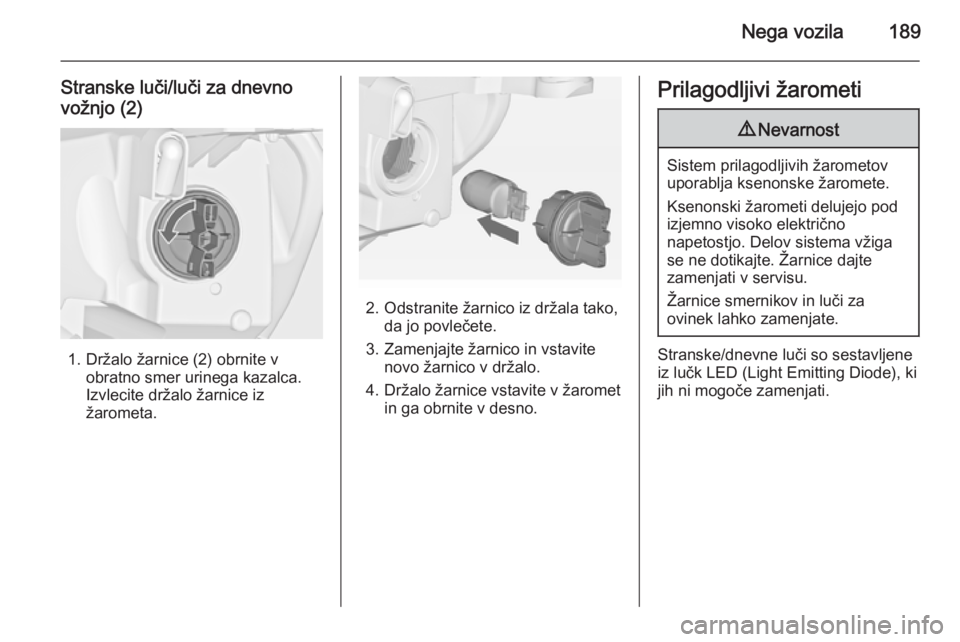

Stranske luči/luči za dnevno
vožnjo (2)
1. Držalo žarnice (2) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.
2. Odstranite žarnico iz držala tako, da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.

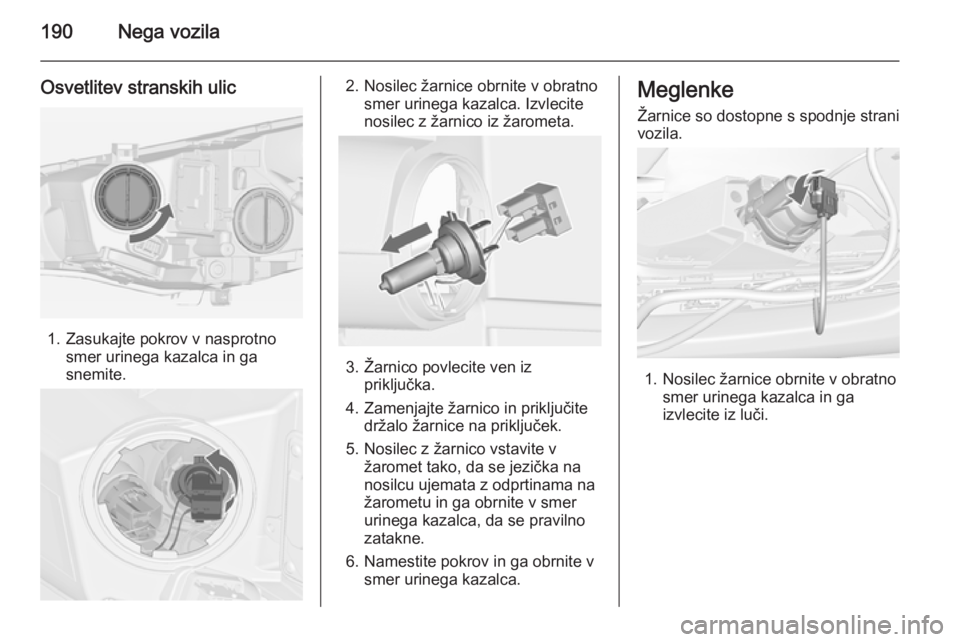

190Nega vozila
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.

Nega vozila191

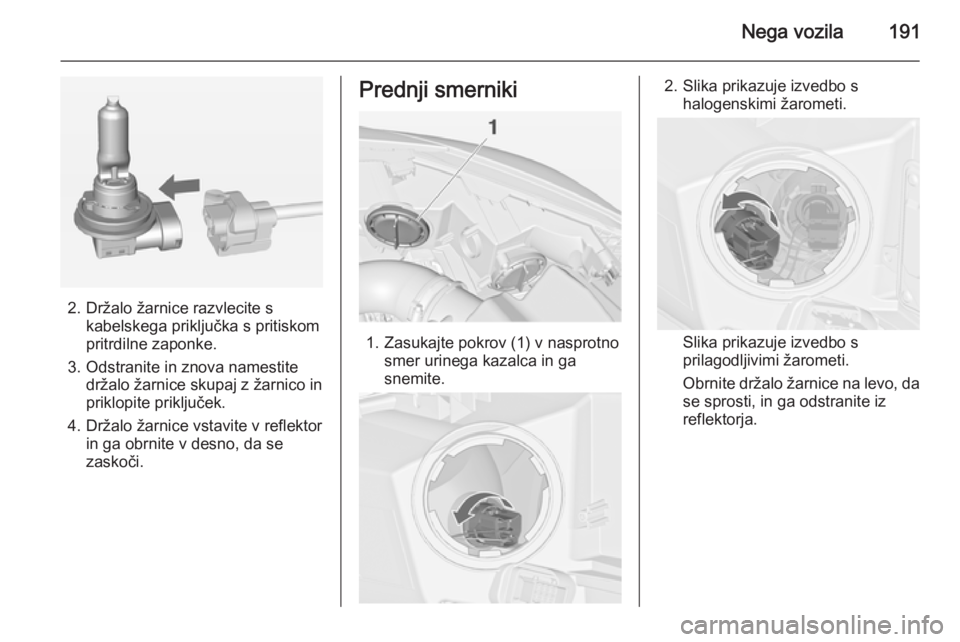

2. Držalo žarnice razvlecite skabelskega priključka s pritiskompritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
Prednji smerniki
1. Zasukajte pokrov (1) v nasprotno smer urinega kazalca in ga
snemite.
2. Slika prikazuje izvedbo s halogenskimi žarometi.
Slika prikazuje izvedbo s
prilagodljivimi žarometi.
Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
reflektorja.

192Nega vozila

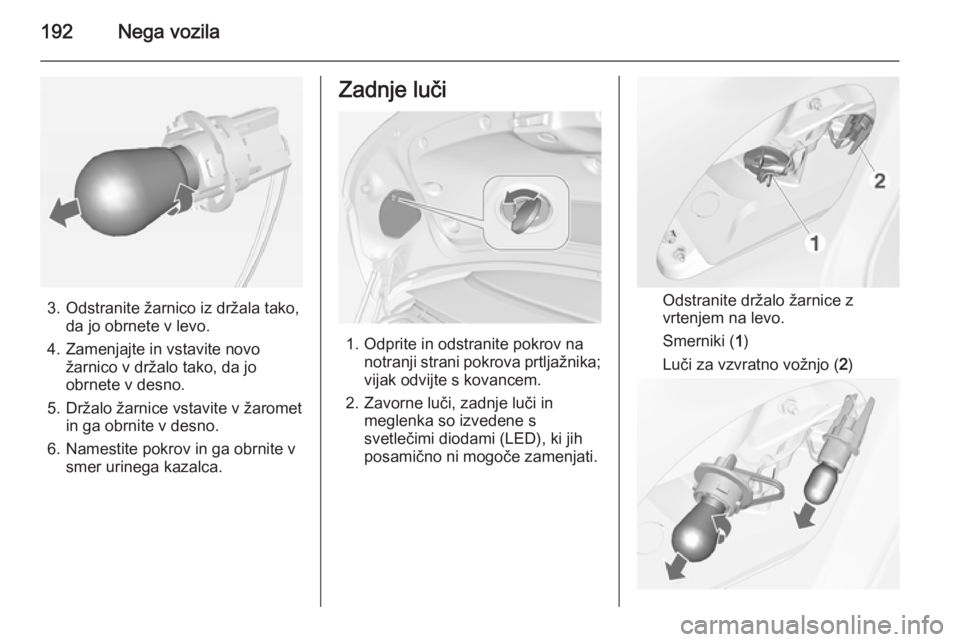

3. Odstranite žarnico iz držala tako,da jo obrnete v levo.
4. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Zadnje luči
1. Odprite in odstranite pokrov na notranji strani pokrova prtljažnika;vijak odvijte s kovancem.
2. Zavorne luči, zadnje luči in meglenka so izvedene s
svetlečimi diodami (LED), ki jih
posamično ni mogoče zamenjati.
Odstranite držalo žarnice z
vrtenjem na levo.
Smerniki ( 1)
Luči za vzvratno vožnjo ( 2)

Nega vozila193

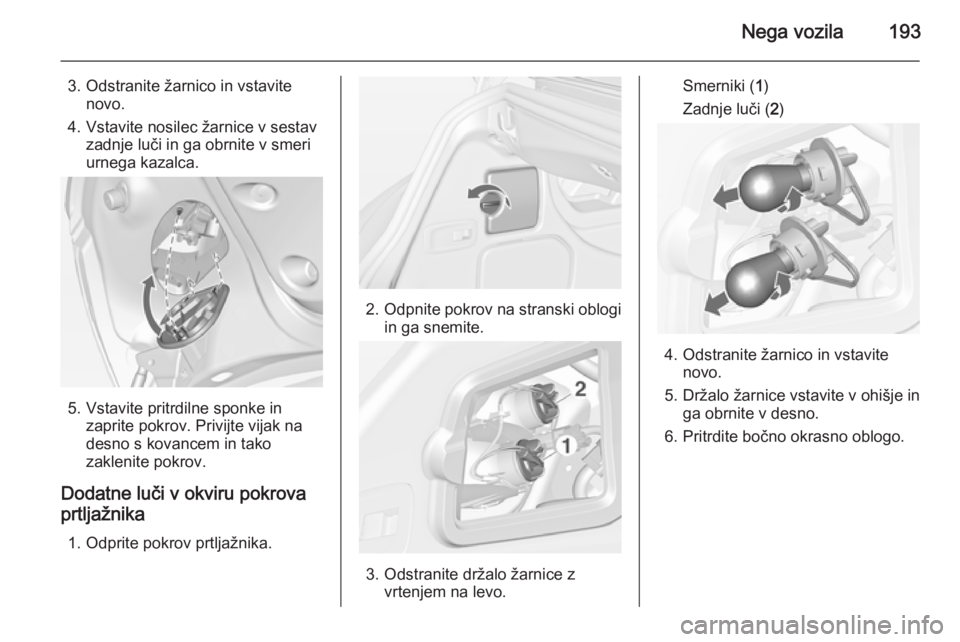

3. Odstranite žarnico in vstavitenovo.
4. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca.
5. Vstavite pritrdilne sponke in zaprite pokrov. Privijte vijak na
desno s kovancem in tako
zaklenite pokrov.
Dodatne luči v okviru pokrova
prtljažnika
1. Odprite pokrov prtljažnika.
2. Odpnite pokrov na stranski oblogi
in ga snemite.
3. Odstranite držalo žarnice z vrtenjem na levo.
Smerniki ( 1)
Zadnje luči ( 2)
4. Odstranite žarnico in vstavite
novo.
5. Držalo žarnice vstavite v ohišje in ga obrnite v desno.
6. Pritrdite bočno okrasno oblogo.

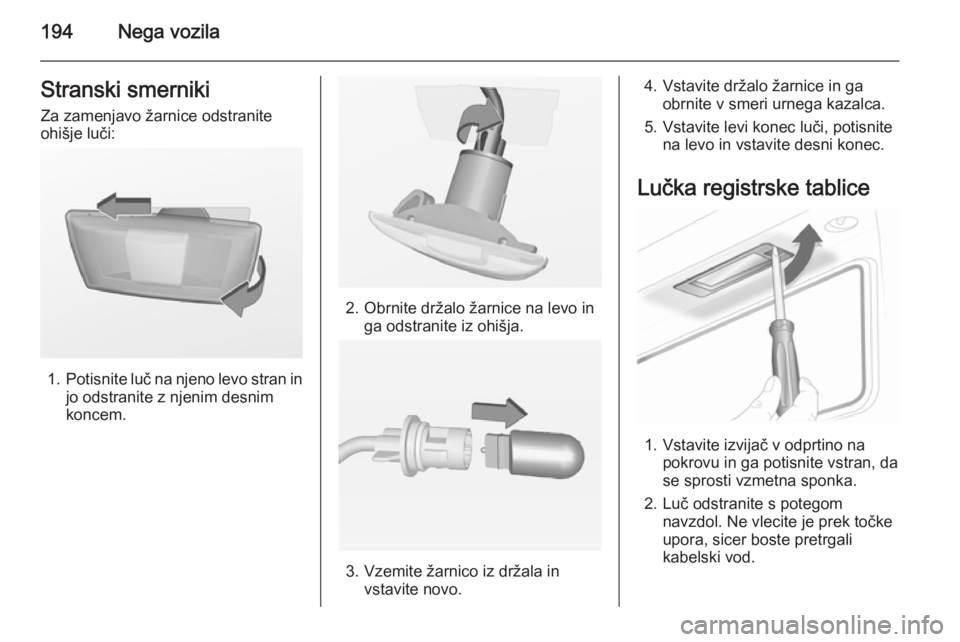

194Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

Nega vozila195

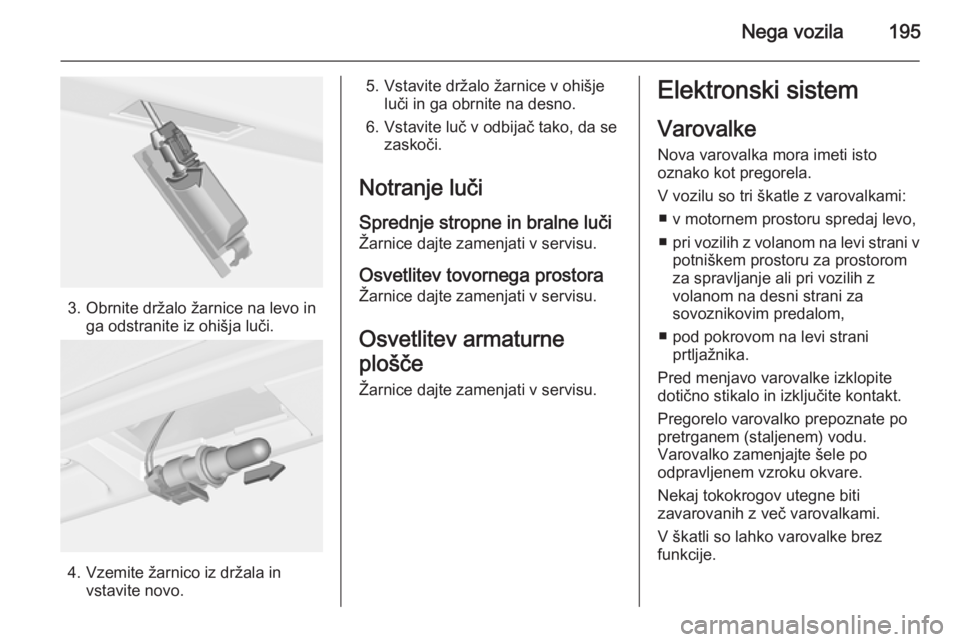

3. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišjeluči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Osvetlitev armaturne
plošče Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom
za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

196Nega vozila

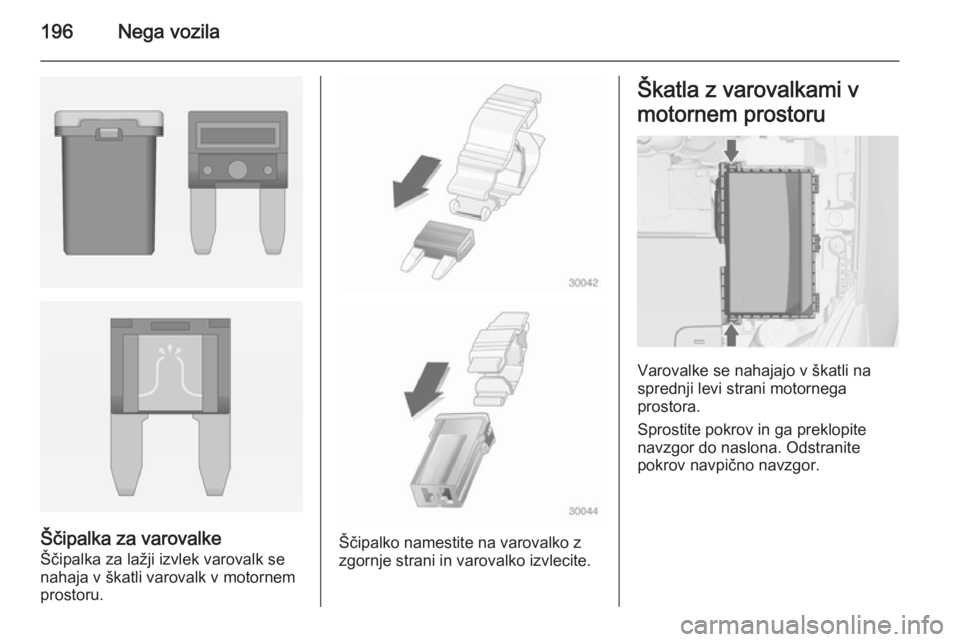

Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila197
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledala7Vklop ventilatorja8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejni vklop luči13Ventili sistema ABS14–15Motorni računalnik16ZaganjačŠt.Tokokrog17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni sklop22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30Črpalka ABS31–32Varnostne blazine

198Nega vozila

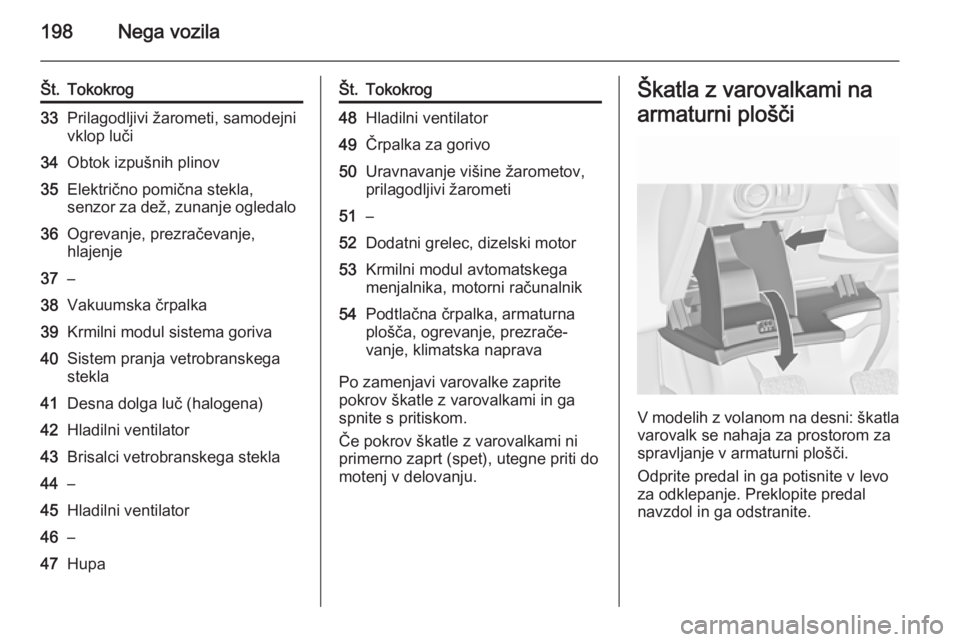

Št.Tokokrog33Prilagodljivi žarometi, samodejnivklop luči34Obtok izpušnih plinov35Električno pomična stekla,
senzor za dež, zunanje ogledalo36Ogrevanje, prezračevanje,
hlajenje37–38Vakuumska črpalka39Krmilni modul sistema goriva40Sistem pranja vetrobranskega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44–45Hladilni ventilator46–47HupaŠt.Tokokrog48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov,
prilagodljivi žarometi51–52Dodatni grelec, dizelski motor53Krmilni modul avtomatskega
menjalnika, motorni računalnik54Podtlačna črpalka, armaturna
plošča, ogrevanje, prezrače‐
vanje, klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.
