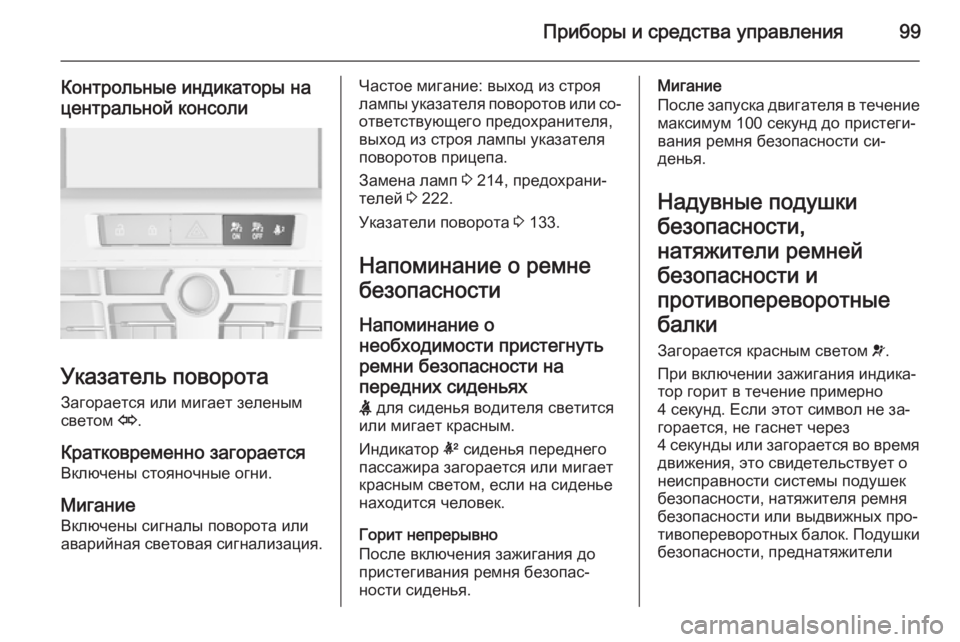

Приборы и средства управления99
Контрольные индикаторы на
центральной консоли
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 214, предохрани‐
телей 3 222.
Указатели поворота 3 133.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье
находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Надувные подушки
безопасности,
натяжители ремней
безопасности и
противопереворотные
балки Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если этот символ не за‐
горается, не гаснет через
4 секунды или загорается во время движения, это свидетельствует о
неисправности системы подушек
безопасности, натяжителя ремня
безопасности или выдвижных про‐ тивопереворотных балок. Подушки
безопасности, преднатяжители

100Приборы и средства управления
ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐
душек безопасности или выдвиж‐
ных противопереворотных балок
свидетельствует постоянно отоб‐
ражаемая надпись v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 64, 3 61. Система защиты от пе‐
реворачивания 3 50.
Отключение надувной
подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена
3 69.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.

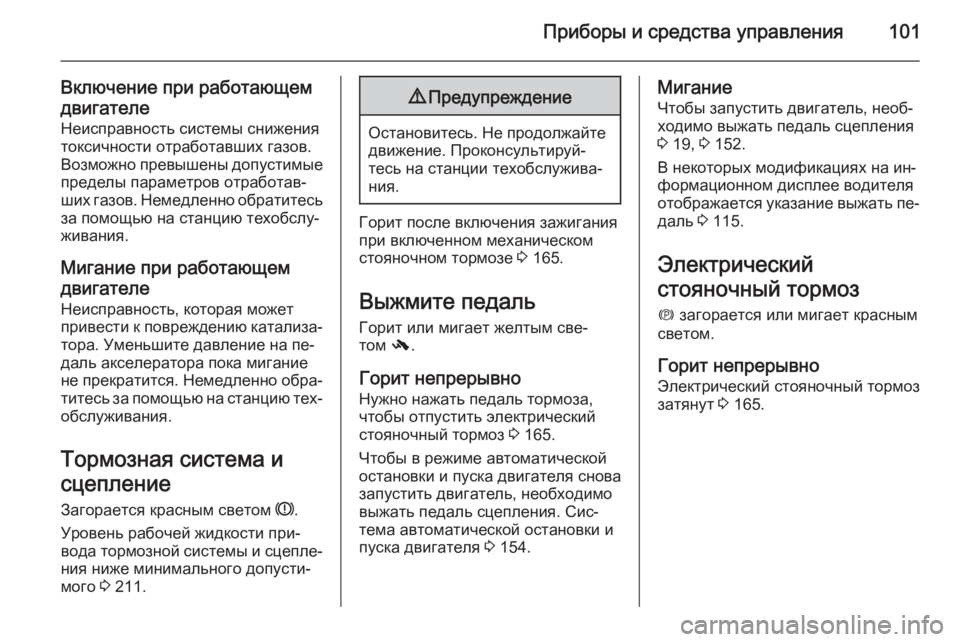

Приборы и средства управления101
Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Тормозная система и
сцепление Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐ мого 3 211.9
Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 165.
Выжмите педаль Горит или мигает желтым све‐
том -.
Горит непрерывно Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 165.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и
пуска двигателя 3 154.
Мигание
Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления 3 19, 3 152.
В некоторых модификациях на ин‐
формационном дисплее водителя
отображается указание выжать пе‐ даль 3 115.
Электрический
стояночный тормоз m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 165.

102Приборы и средства управления
Мигание
Электрический стояночный тормоз затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала
освободив, а затем затянув элек‐
трический стояночный тормоз. Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза Горит или мигает желтым све‐
том j.
Горит непрерывно Электрический стояночный тормоз
функционирует менее эффективно
3 165.Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система ( ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS. Тор‐
мозная система при этом сохра‐
няет работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 164.
Переключение на
повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, в информа‐
ционном центре водителя выво‐
дится или отображается в полно‐
экранном режиме символ [.
Система помощи при вождении EcoFlex 3 107.
Усилитель рулевого
управления
c горит желтым светом.
Горит при снижении
эффективности усилителя рулевого управления
Эффективность работы усилителя рулевого управления снижена в ре‐
зультате перегрева. После того как система остынет, индикатор погас‐
нет.

Приборы и средства управления103
Система автоматической оста‐
новки и пуска двигателя 3 154.
Горит при отключении
усилителя рулевого управления Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Предупреждение о
выходе за пределы
полосы движения ) горит зеленым светом или ми‐
гает желтым.
Горит зеленым светом Система включена и готова к ра‐
боте.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.Электронная система
динамической
стабилизации отключена n горит желтым светом.
Система выключается.
Электронная система
динамической
стабилизации и контроля
тягового усилия
Горит или мигает желтым све‐
том b.
Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Горит непрерывно Обнаружена неисправность сис‐
темы. В информационном центре
водителя появляется предупреж‐
дающее сообщение. Можно про‐
должить поездку. Система не рабо‐тает. Однако в зависимости от со‐
стояния дорожного полотна может
снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Электронная система динамиче‐
ской стабилизации 3 168, система
контроля тягового усилия 3 167.
Система контроля
тягового усилия
отключена k горит желтым светом.
Система выключается.
Предварительный
подогрев
! горит желтым светом.
Включен предпусковой подогрев.
Включается только при понижен‐
ной температуре наружного воз‐
духа.

104Приборы и средства управленияСажевый фильтр
дизельного двигателя
Горит или мигает желтым све‐
том %.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту
вращения коленчатого вала двига‐ теля до величины ниже
2000 об/мин.
Горит непрерывно
Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание
Достигнут максимальный уровень
засорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.Сажевый фильтр дизельного дви‐
гателя 3 157, система автомати‐
ческой остановки и пуска двига‐
теля 3 154.
Система контроля
давления в шинах
Горит или мигает желтым све‐
том w.
Горит непрерывно Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
Мигание Неисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐
рывно. Проконсультируйтесь на
станции техобслуживания.
Система контроля давления в ши‐
нах 3 232.Давление моторного
масла Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.

Приборы и средства управления1059Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 208,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива Горит или мигает желтым све‐
том i.
Горит непрерывно Слишком низкий уровень топлива в
баке.
Мигание
Запас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 159.
Удаление воздуха из дизельной то‐ пливной системы 3 213.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен.
Наружное освещение 8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 123.
Дальний свет C горит синим светом.Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 125 или при включенном
дальнем свете во время работы
системы автоматического пере‐
ключения дальнего света или ин‐
теллектуальной регулировки даль‐
ности света 3 128.
Автоматическое
переключение дальнего
света
l горит зеленым светом.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 125,
3 128.
Система адаптивных
фар Горит или мигает желтым светом f.
Горит непрерывно
Неисправность в системе.

106Приборы и средства управления
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система включена 3 127.
Система автоматического управ‐
ления освещением 3 124.
Противотуманные фары > горит зеленым светом.
Передние противотуманные фары
горят 3 133.
Задний
противотуманный
фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 134.Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом Круиз-контроль активен.
Круиз-контроль 3 172.
Обнаружено
движущееся впереди
транспортное средство A горит зеленым светом.
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Предупреждение о фронтальном
столкновении 3 176.Открыта дверь
Если дверь или крышка багажника
открыты, в информационном
центре водителя отображается
символ h.

Приборы и средства управления107Информационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
расположен в комбинации прибо‐
ров между спидометром и тахомет‐ ром.
На дисплее могут отображаться
следующие меню верхнего уровня, которые можно выбирать нажа‐
тием кнопки MENU на рычажке сиг‐
нала поворота. Символические
обозначения меню отображаются в
верхней строке дисплея:
■ Меню информации автомобиля
X
■ Меню информации маршрут/
топл. W
■ Меню ЭКО-информации s
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 117. Уста‐
новки, записанные в память 3 25.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Используйте клавишу MENU для
перехода между меню или для воз‐
врата из подменю на предыдущий
уровень.

108Приборы и средства управления
Поверните маховичок, чтобы выде‐лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите клавишу SET/CLR, чтобы
выбрать функцию или подтвердить
сообщение.
Меню информации
автомобиля X
Нажмите кнопку MENU, чтобы
сбросить показания X.
Для выбора подменю поворачи‐
вайте колесо регулятора: Нажмите
клавишу SET/CLR, чтобы подтвер‐
дить сделанный выбор.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии в числе
меню нижнего уровня могут быть
следующие:
■ Ед.измер. : изменение отобража‐
емых единиц измерения
■ Давл.в шинах : контроль давле‐
ния воздуха во всех шинах во
время движения 3 232
■ Нагрузка на шины : выбор катего‐
рии давления воздуха в шинах в соответствии с фактическим да‐
влением 3 232
■ Остаточный срок службы масла :
отображается остаточный ре‐
сурс моторного масла и фильтра
3 96
