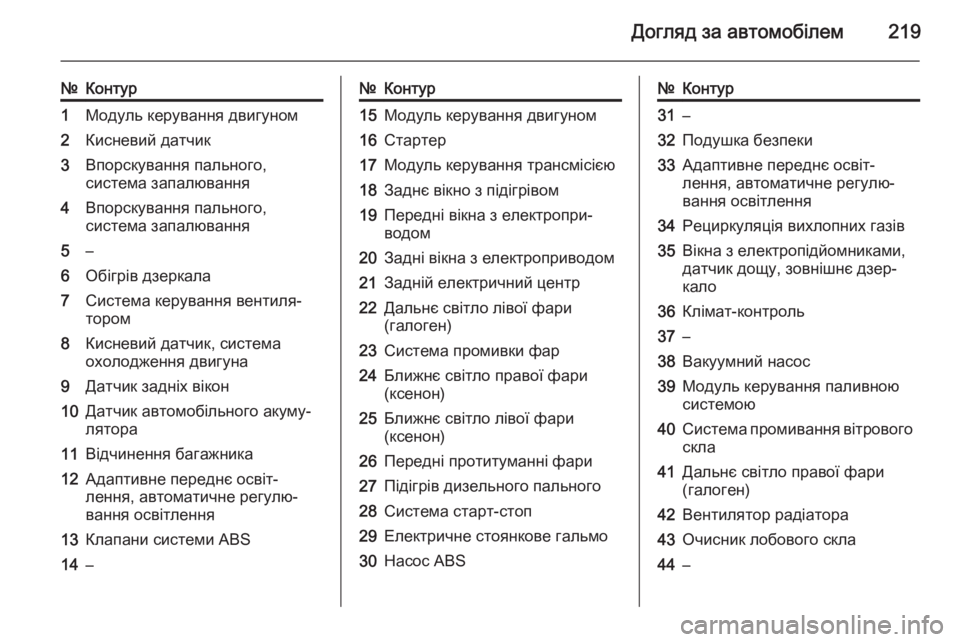

Догляд за автомобілем219
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування вентиля‐
тором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення13Клапани системи ABS14–№Контур15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний центр22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп29Електричне стоянкове гальмо30Насос ABS№Контур31–32Подушка безпеки33Адаптивне переднє освіт‐
лення, автоматичне регулю‐
вання освітлення34Рециркуляція вихлопних газів35Вікна з електропідйомниками,
датчик дощу, зовнішнє дзер‐
кало36Клімат-контроль37–38Вакуумний насос39Модуль керування паливною
системою40Система промивання вітрового скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла44–

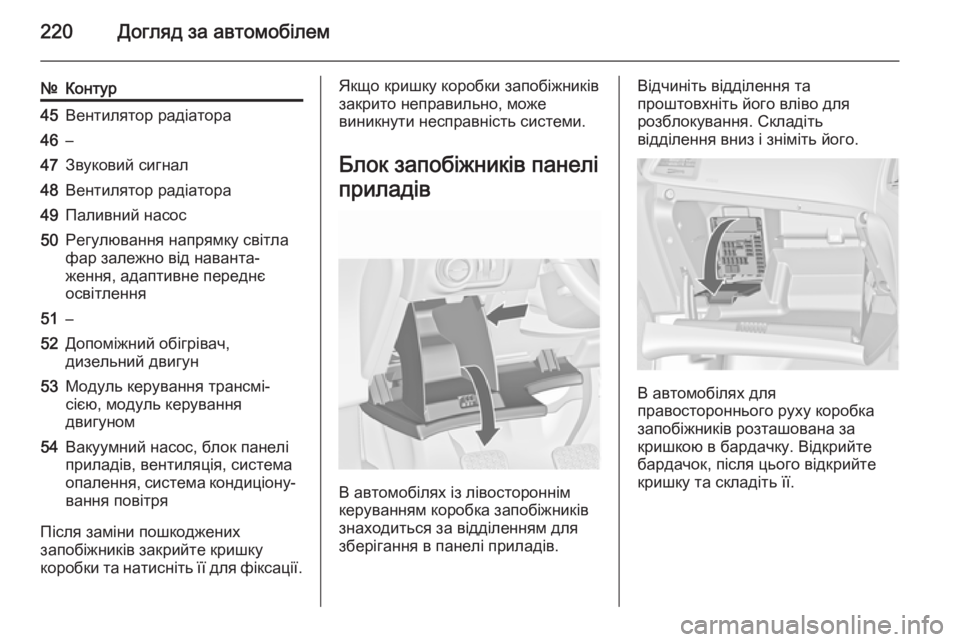

220Догляд за автомобілем
№Контур45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку світлафар залежно від наванта‐
ження, адаптивне переднє
освітлення51–52Допоміжний обігрівач,
дизельний двигун53Модуль керування трансмі‐
сією, модуль керування
двигуном54Вакуумний насос, блок панелі
приладів, вентиляція, система
опалення, система кондиціону‐
вання повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

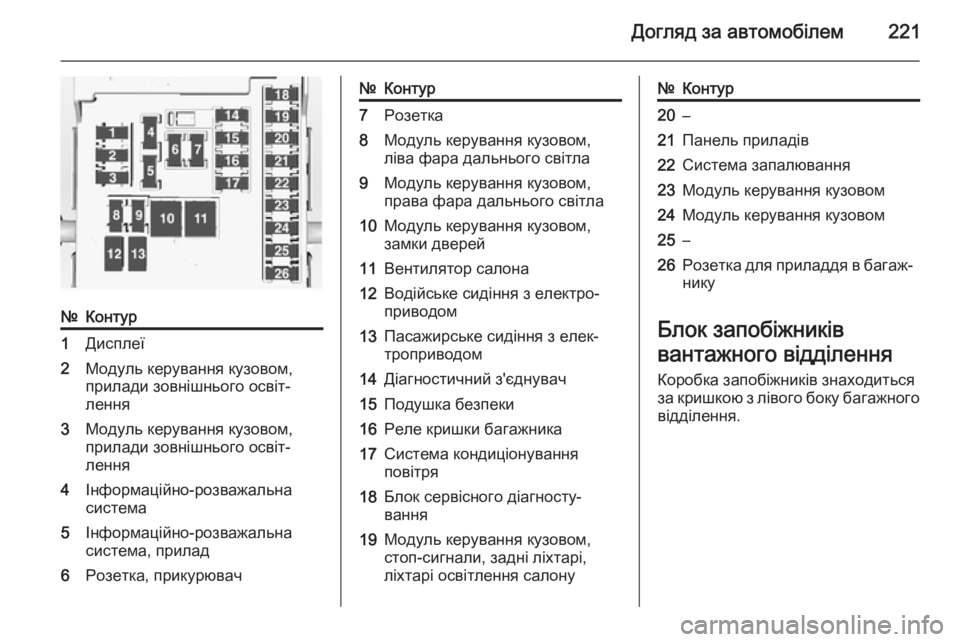

Догляд за автомобілем221
№Контур1Дисплеї2Модуль керування кузовом,
прилади зовнішнього освіт‐
лення3Модуль керування кузовом,
прилади зовнішнього освіт‐
лення4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, прикурювач№Контур7Розетка8Модуль керування кузовом,
ліва фара дальнього світла9Модуль керування кузовом,
права фара дальнього світла10Модуль керування кузовом,
замки дверей11Вентилятор салона12Водійське сидіння з електро‐
приводом13Пасажирське сидіння з елек‐
троприводом14Діагностичний з'єднувач15Подушка безпеки16Реле кришки багажника17Система кондиціонування
повітря18Блок сервісного діагносту‐
вання19Модуль керування кузовом,
стоп-сигнали, задні ліхтарі,
ліхтарі освітлення салону№Контур20–21Панель приладів22Система запалювання23Модуль керування кузовом24Модуль керування кузовом25–26Розетка для приладдя в багаж‐
нику
Блок запобіжників
вантажного відділення Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

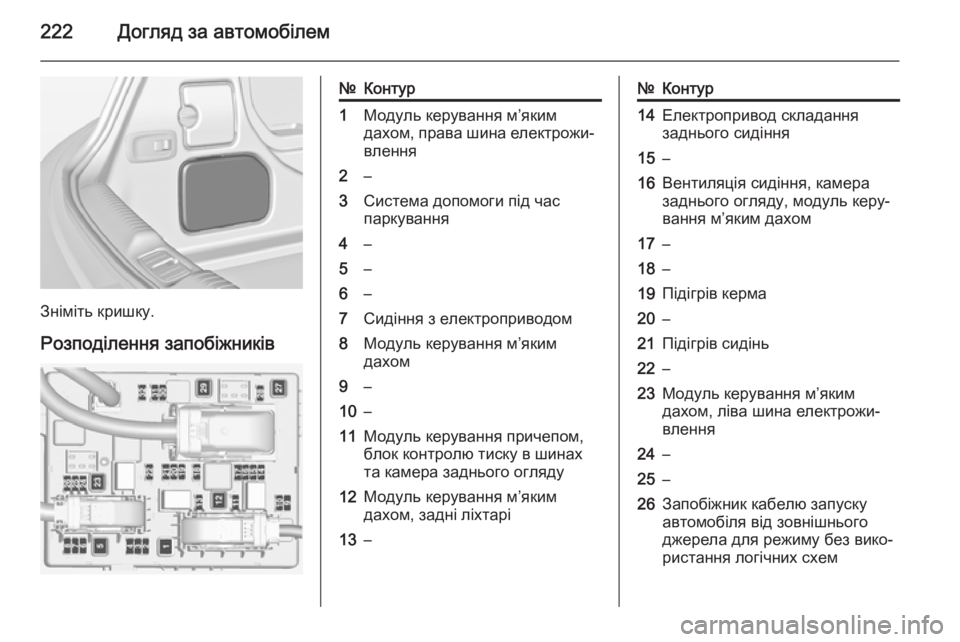

222Догляд за автомобілем
Зніміть кришку.Розподілення запобіжників
№Контур1Модуль керування м’яким
дахом, права шина електрожи‐
влення2–3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8Модуль керування м’яким
дахом9–10–11Модуль керування причепом,
блок контролю тиску в шинах
та камера заднього огляду12Модуль керування м’яким
дахом, задні ліхтарі13–№Контур14Електропривод складання
заднього сидіння15–16Вентиляція сидіння, камера заднього огляду, модуль керу‐
вання м’яким дахом17–18–19Підігрів керма20–21Підігрів сидінь22–23Модуль керування м’яким
дахом, ліва шина електрожи‐
влення24–25–26Запобіжник кабелю запуску
автомобіля від зовнішнього
джерела для режиму без вико‐
ристання логічних схем

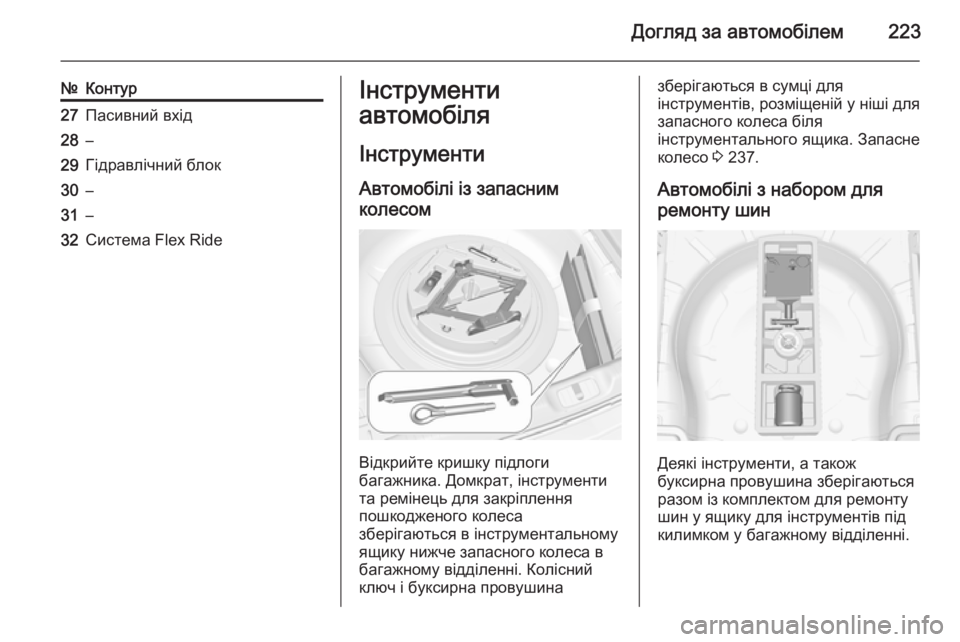

Догляд за автомобілем223
№Контур27Пасивний вхід28–29Гідравлічний блок30–31–32Система Flex RideІнструменти
автомобіля
Інструменти Автомобілі із запасним
колесом
Відкрийте кришку підлоги
багажника. Домкрат, інструменти
та ремінець для закріплення
пошкодженого колеса
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні. Колісний
ключ і буксирна провушина
зберігаються в сумці для
інструментів, розміщеній у ніші для
запасного колеса біля
інструментального ящика. Запасне
колесо 3 237.
Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.

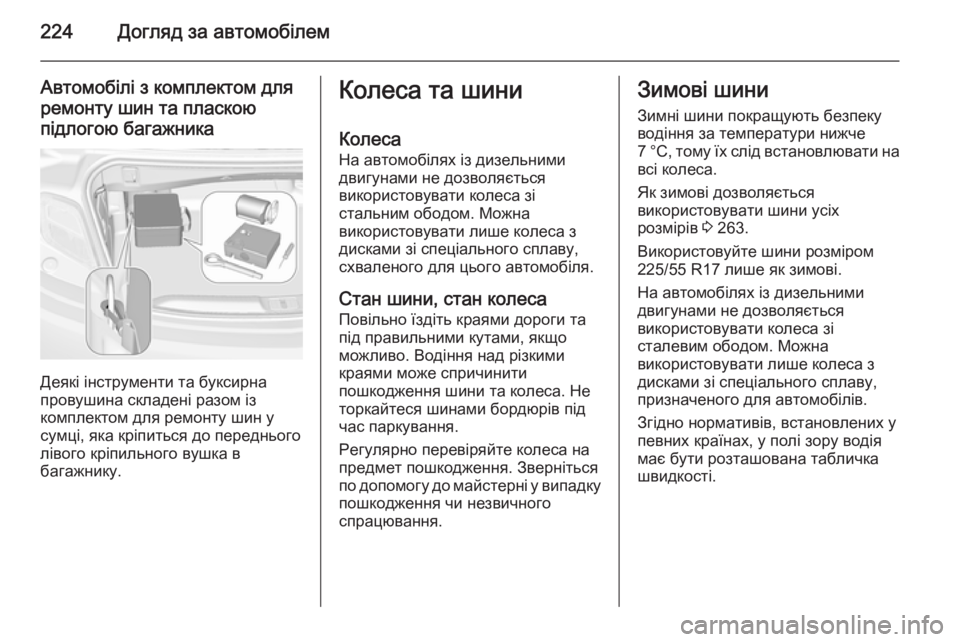

224Догляд за автомобілем
Автомобілі з комплектом дляремонту шин та пласкою
підлогою багажника
Деякі інструменти та буксирна
провушина складені разом із
комплектом для ремонту шин у
сумці, яка кріпиться до переднього
лівого кріпильного вушка в
багажнику.
Колеса та шини
Колеса
На автомобілях із дизельними
двигунами не дозволяється
використовувати колеса зі
стальним ободом. Можна
використовувати лише колеса з
дисками зі спеціального сплаву,
схваленого для цього автомобіля.
Стан шини, стан колеса Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 263.
Використовуйте шини розміром
225/55 R17 лише як зимові.
На автомобілях із дизельними
двигунами не дозволяється
використовувати колеса зі
сталевим ободом. Можна
використовувати лише колеса з дисками зі спеціального сплаву,
призначеного для автомобілів.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.

Догляд за автомобілем225Маркування шин
Наприклад, 235/55 R 17 99 V235=Ширина шини, мм55=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat17=Діаметр колеса, дюйми99=Індекс навантаження,
наприклад, 99 є
еквівалентом 775 кгV=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою
контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 263.
Інформація про шини та
навантаження, наведена на рамі
лівих дверцят, позначає фірмові
шини та відповідний тиск у них.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного
навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах
виконайте такі дії.
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 258.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 263.
Перелік шин, які можна
використовувати для цього
автомобіля див. в Сертифікаті
відповідності вимогам стандартів
ЄЕС, який додається до

226Догляд за автомобілем
автомобіля, а також в інших
документах для державної
реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення. Після регулювання
тиску в шинах, увімкніть
запалювання та оберіть відповідне
значення на стор. Навантаження
на шини в центрі інформації для
водія, 3 105.
Система контролю тиску
в шинах Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) в інформаційному
центрі водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль)
X .

Догляд за автомобілем227
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Стан системи та попередження про стан тиску відображаються у
вигляді повідомлення, миготіння
символу відповідної шини чи коду
попередження в інформаційному
центрі водія.Розпізнавання стану тиску в шинах
позначається контрольним
індикатором w 3 102.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 263.
Може статися, що після
підкачування шин показники тиску
в центрі інформації для водія
зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Повідомлення автомобіля 3 113.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
Дозволяється встановлювали
лише колеса з датчиками тиску,
інакше значення тиску не буде
відображатися, а також постійно
світитиметься сигналізатор w.
Запасне колесо чи тимчасове
запасне колесо не оснащене
датчиками тиску. Система
контролю за тиском у шинах не працює для цих коліс. Загориться
контрольний індикатор w. Для
решти трьох коліс система
залишається робочою.
Використання доступних у
торгівельній мережі наборів для
ремонту шин може зашкодити
функціонуванню системи. Слід
використовувати ремонтні
комплекти, схвалені виробником.

228Догляд за автомобілем
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи контролю тиску в шинах
слід знімати для технічного
обслуговування. В датчиках,
закріплених гвинтами, слід
замінити осердя клапана й
ущільнювальне кільце. В датчиках,
закріплених затискачами, слід
повністю замінити шток клапана.
Стан завантаження авто
Відрегулюйте тиск повітря в шинах
відповідно до стану завантаження
згідно з даними інформаційної
таблички або таблицею рівнів тиску
в шинах 3 263 і оберіть відповідне
значення в меню Tire Load
(Навантаження на шину) в центрі
інформації для водія, Vehicle
Information Menu (Меню інформації
про автомобіль) 3 105.
Виберіть:
■ Light (Світло) - комфортний
режим тиску (завантаження - до
3 осіб)
■ Eco (Есо) - економічний режим
тиску (завантаження - до 3 осіб)
■ Max (Макс.) для повного
завантаження
Функція автоматичного
розпізнавання
Після заміни коліс автомобіль
повинен перебувати у нерухомому
стані приблизно 20 хвилин для того, щоб система перейшла в
режим повторного обчислення.
Після цього для проведення
повторного розпізнавання
автомобіль має рухатися близько
10 хвилин зі швидкістю не менше
20 км/год. У цьому випадку в центрі інформації для водія може
відображатися значок $. Також
показники тиску можуть помінятися
місцями.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у шинах зростають.
Значення тиску в шині,
відображене в інформаційному
центрі водія, показує фактичний
тиск у шині. Тому важливо
перевіряти тиск у шинах, коли вони є холодними.
