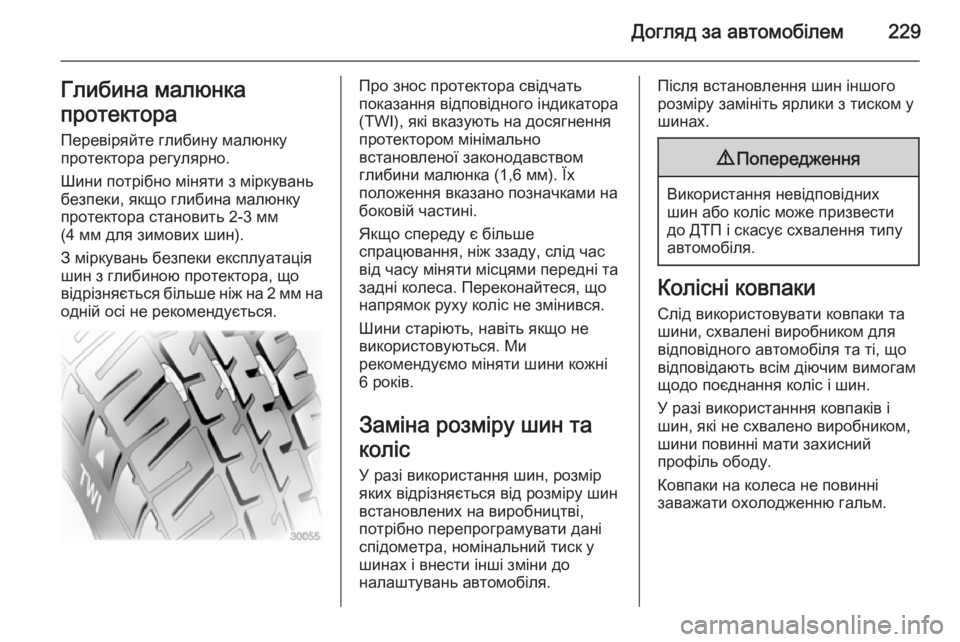

Догляд за автомобілем229Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Переконайтеся, що напрямок руху коліс не змінився.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо міняти шини кожні
6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на виробництві,
потрібно перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни до
налаштувань автомобіля.Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.

230Догляд за автомобілем9Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Автомобілі зі стальними дисками:
Коли використовуються колісні
гайки, на стальні диски не можна
встановлювати колісні ковпаки.
Ланцюги для шин
Використовуйте ланцюги для шин
тільки на передніх колесах.
Ланцюги для шин дозволено
використовувати на шинах
розміром 225/55 R 17. Завжди
користуйтеся ланцюгами з
дрібними ланками, що збільшують
діаметр та ширину шини не більше
ніж 10 мм (включно з замком
ланцюга).
Ланцюги для шин також дозволено
використовувати на шинах
розміром 245/45 R 18. Завжди
використовуйте ланцюги з
дрібними ланками, які збільшують
діаметр та ширину шини не більше
ніж на 7 мм (включно із замком
ланцюга).9 Попередження
Пошкодження може призвести
до розриву шини.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту
шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо у вас спущене колесо:

Догляд за автомобілем231
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Набір для ремонту шин
знаходиться у коробці під кришкою
підлоги в багажнику.
В іншій моделі сумка з комплектом
для ремонту шин прикріплюється
до лівого заднього кріпильного
вушка в багажнику.
1. Вийміть набір для ремонту шин із багажника.
2. Вийміть компресор.3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу
компресора.

232Догляд за автомобілем
4. Прикрутіть повітропровідкомпресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапан шини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Щоб уникнути розряджання
автомобільного акумулятора,
рекомендується запустити
двигун.
10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Датчик тиску компресора недовго вказує до 6 бар у той
час, коли корпус ущільнювача
випорожнюється (приблизно
30 секунд). Після цього тиск
починає падати.
12. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
13. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 263.
Після досягнення належного
тиску в шинах компресор
вимикається.

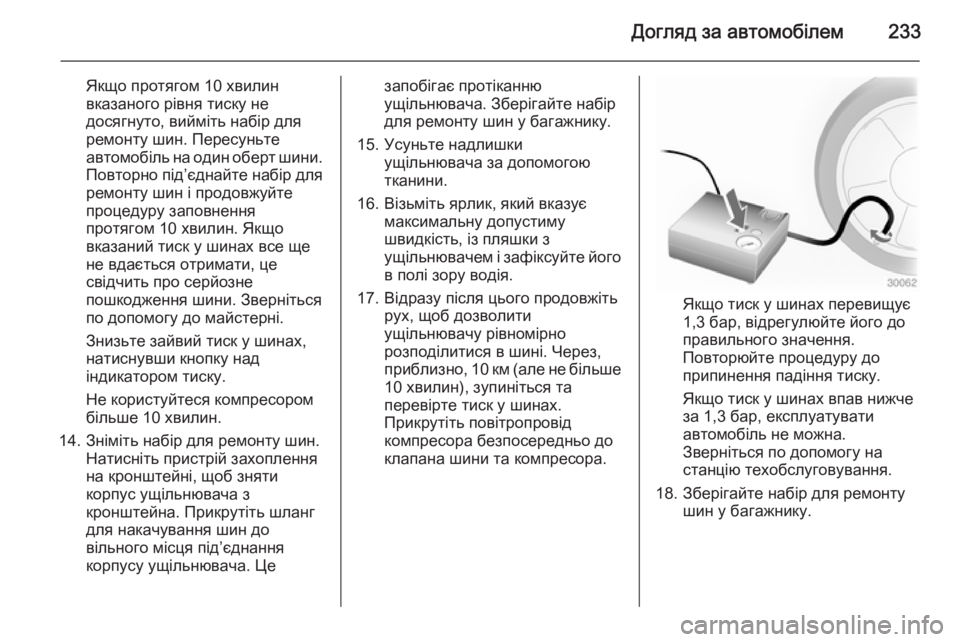

Догляд за автомобілем233
Якщо протягом 10 хвилинвказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини. Повторно під’єднайте набір для
ремонту шин і продовжуйте
процедуру заповнення
протягом 10 хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу до майстерні.
Знизьте зайвий тиск у шинах,
натиснувши кнопку над
індикатором тиску.
Не користуйтеся компресором
більше 10 хвилин.
14. Зніміть набір для ремонту шин. Натисніть пристрій захоплення
на кронштейні, щоб зняти
корпус ущільнювача з
кронштейна. Прикрутіть шланг
для накачування шин до
вільного місця під’єднання
корпусу ущільнювача. Цезапобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із пляшки з
ущільнювачем і зафіксуйте його
в полі зору водія.
17. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно
розподілитися в шині. Через,
приблизно, 10 км (але не більше
10 хвилин), зупиніться та
перевірте тиск у шинах.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
Якщо тиск у шинах перевищує
1,3 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
за 1,3 бар, експлуатувати
автомобіль не можна.
Зверніться по допомогу на
станцію техобслуговування.
18. Зберігайте набір для ремонту шин у багажнику.

234Догляд за автомобілем
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на 30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.Адаптери, що постачаються,
можна використовувати для
накачування інших предметів,
наприклад, футбольних м'ячів,
повітряних матрасів, рятувальних
надувних човнів і т.д. Вони
розташовані на зворотньому боці
компресора. Щоб їх зняти,
прикрутіть на компресор
повітропровід і зніміть адаптер.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 230.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
■ Припаркуйте автомобіль на рівній, твердій та не слизькій
поверхні. Передні колеса повинні стояти рівно.
■ Застосуйте стоянкове гальмо та ввімкніть першу передачу, заднюпередачу або встановіть
селектор у положення
положення P.
■ Вийміть запасне колесо 3 237.■ Забороняється замінювати
кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Якщо автомобіль стоїть на м’якій поверхні, потрібно підкласти під
домкрат тверду дошку
(товщиною макс. 1 см).
■ Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
■ Під час застосування домкрата перебування в автомобілі людей
або тварин заборонено.
■ Забороняється підповзати під автомобіль, піднятий на
домкраті.
■ Забороняється запускати двигун,
коли автомобіль піднятий надомкраті.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.

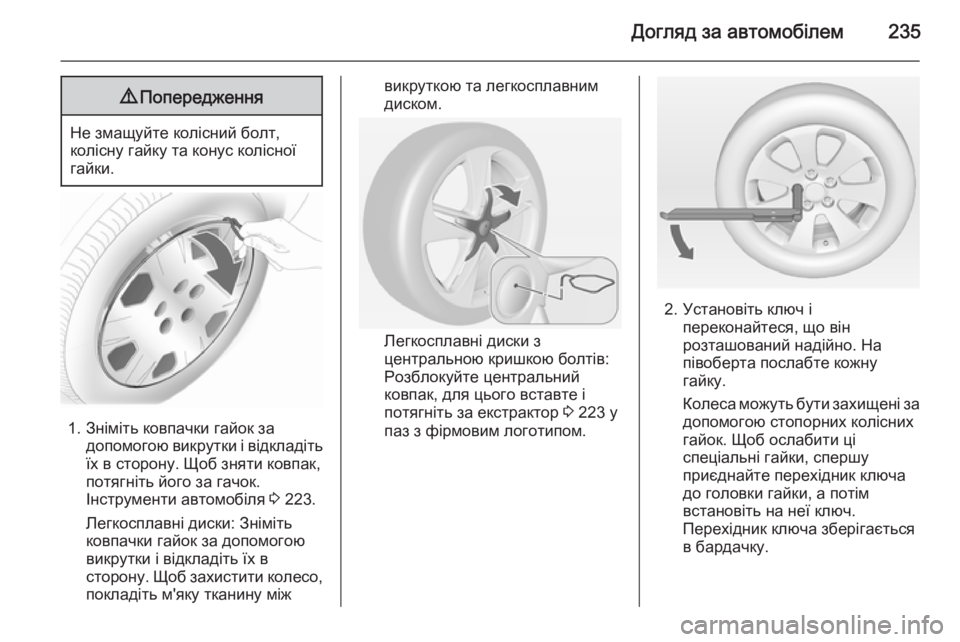

Догляд за автомобілем2359Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Щоб зняти ковпак,
потягніть його за гачок.
Інструменти автомобіля 3 223.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
Легкосплавні диски з
центральною кришкою болтів:
Розблокуйте центральний
ковпак, для цього вставте і
потягніть за екстрактор 3 223 у
паз з фірмовим логотипом.
2. Установіть ключ і переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
приєднайте перехідник ключа
до головки гайки, а потім
встановіть на неї ключ.
Перехідник ключа зберігається
в бардачку.

236Догляд за автомобілем
3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Приєднайте колісний ключ,
правильно його встановивши, а
потім обертайте, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 237.
7. Накрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що він надійно
розташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.
11. Покладіть у відповідні відділення замінене колесо
3 237, інструменти автомобіля
3 223 та перехідник ключа 3 76.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.

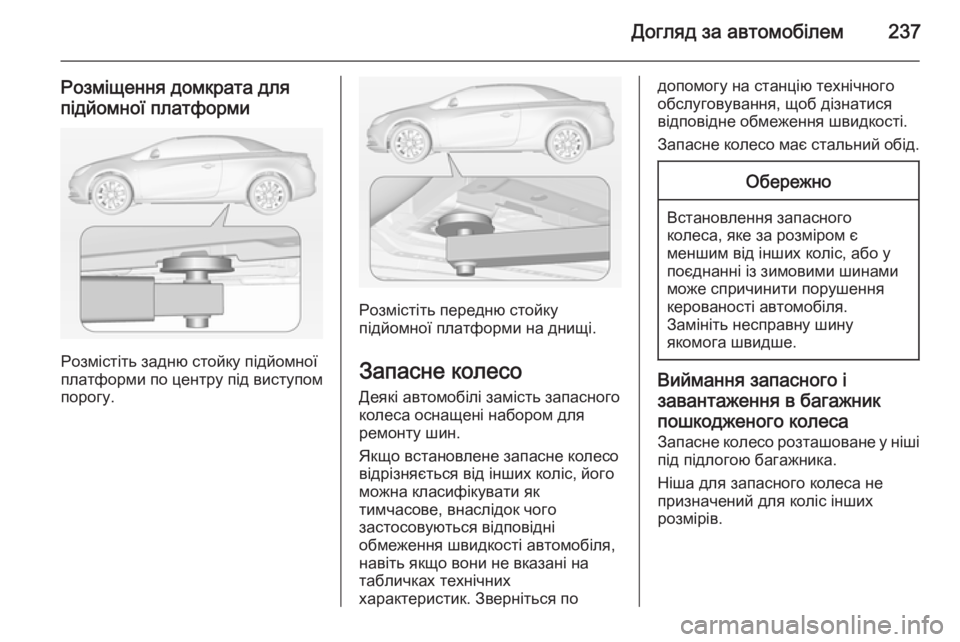

Догляд за автомобілем237
Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані на
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.
Запасне колесо має стальний обід.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Виймання запасного і
завантаження в багажник пошкодженого колеса
Запасне колесо розташоване у ніші під підлогою багажника.
Ніша для запасного колеса не
призначений для коліс інших
розмірів.

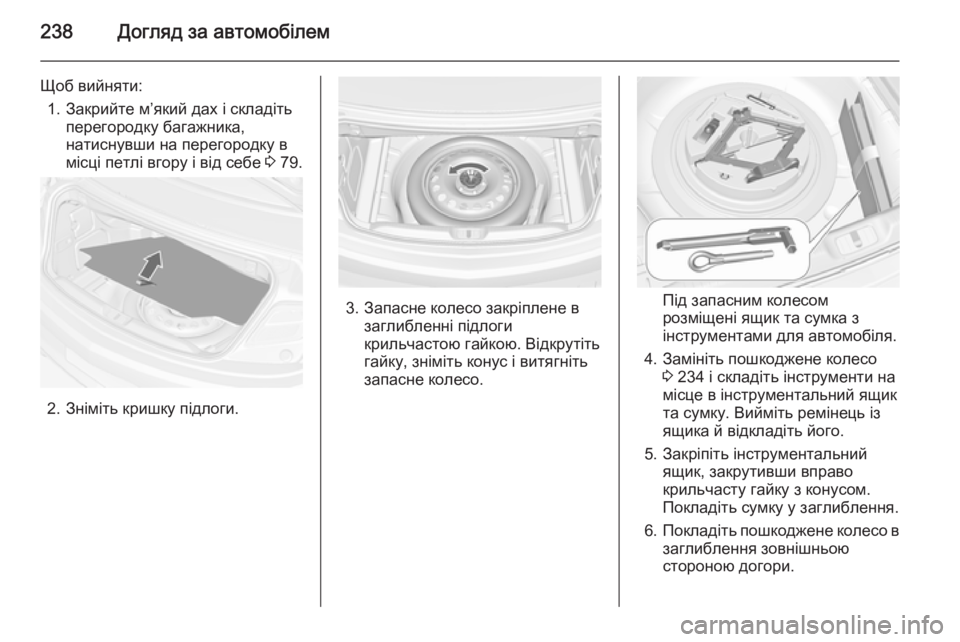

238Догляд за автомобілем
Щоб вийняти:1. Закрийте м’який дах і складіть перегородку багажника,
натиснувши на перегородку в
місці петлі вгору і від себе 3 79.
2. Зніміть кришку підлоги.
3. Запасне колесо закріплене в
заглибленні підлоги
крильчастою гайкою. Відкрутіть
гайку, зніміть конус і витягніть
запасне колесо.Під запасним колесом
розміщені ящик та сумка з
інструментами для автомобіля.
4. Замініть пошкоджене колесо 3 234 і складіть інструменти на
місце в інструментальний ящик
та сумку. Вийміть ремінець із
ящика й відкладіть його.
5. Закріпіть інструментальний ящик, закрутивши вправо
крильчасту гайку з конусом.
Покладіть сумку у заглиблення.
6. Покладіть пошкоджене колесо в
заглиблення зовнішньою
стороною догори.
