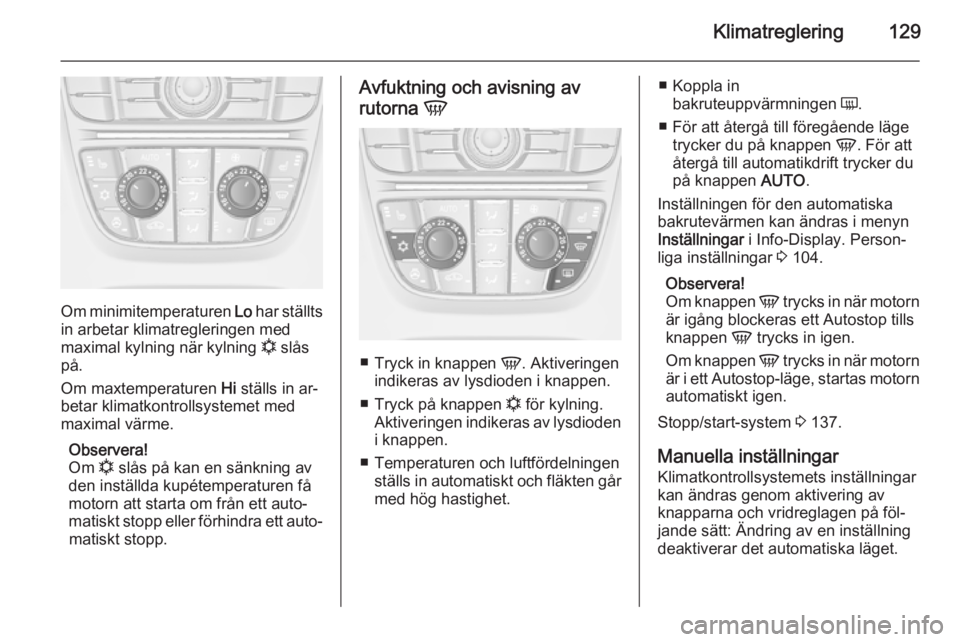

Klimatreglering129
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med
maximal kylning när kylning n slås
på.
Om maxtemperaturen Hi ställs in ar‐
betar klimatkontrollsystemet med
maximal värme.
Observera!
Om n slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐ matiskt stopp.
Avfuktning och avisning av
rutorna V
■
Tryck in knappen V. Aktiveringen
indikeras av lysdioden i knappen.
■ Tryck på knappen n för kylning.
Aktiveringen indikeras av lysdioden
i knappen.
■ Temperaturen och luftfördelningen ställs in automatiskt och fläkten gårmed hög hastighet.
■ Koppla in
bakruteuppvärmningen Ü.
■ För att återgå till föregående läge trycker du på knappen V. För att
återgå till automatikdrift trycker du på knappen AUTO.
Inställningen för den automatiska
bakrutevärmen kan ändras i menyn Inställningar i Info-Display. Person‐
liga inställningar 3 104.
Observera!
Om knappen V trycks in när motorn
är igång blockeras ett Autostop tills
knappen V trycks in igen.
Om knappen V trycks in när motorn
är i ett Autostop-läge, startas motorn
automatiskt igen.
Stopp/start-system 3 137.
Manuella inställningar
Klimatkontrollsystemets inställningar
kan ändras genom aktivering av
knapparna och vridreglagen på föl‐
jande sätt: Ändring av en inställning
deaktiverar det automatiska läget.

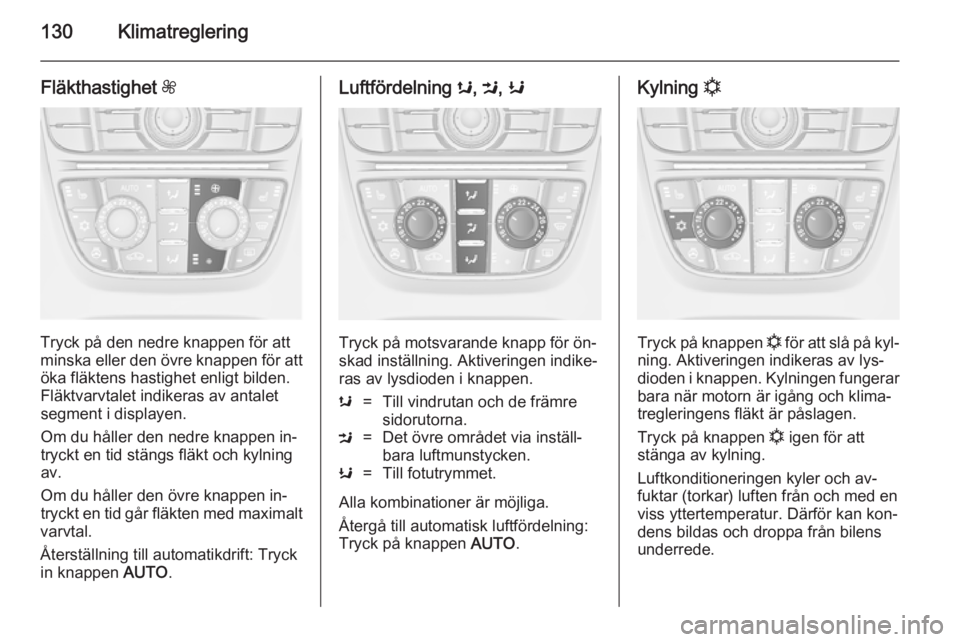

130Klimatreglering
Fläkthastighet Z
Tryck på den nedre knappen för att
minska eller den övre knappen för att öka fläktens hastighet enligt bilden.
Fläktvarvtalet indikeras av antalet
segment i displayen.
Om du håller den nedre knappen in‐ tryckt en tid stängs fläkt och kylning
av.
Om du håller den övre knappen in‐
tryckt en tid går fläkten med maximalt
varvtal.
Återställning till automatikdrift: Tryck
in knappen AUTO.
Luftfördelning s, M , K
Tryck på motsvarande knapp för ön‐
skad inställning. Aktiveringen indike‐
ras av lysdioden i knappen.
s=Till vindrutan och de främre
sidorutorna.M=Det övre området via inställ‐
bara luftmunstycken.K=Till fotutrymmet.
Alla kombinationer är möjliga.
Återgå till automatisk luftfördelning:
Tryck på knappen AUTO.
Kylning n
Tryck på knappen
n för att slå på kyl‐
ning. Aktiveringen indikeras av lys‐ dioden i knappen. Kylningen fungerar bara när motorn är igång och klima‐
tregleringens fläkt är påslagen.
Tryck på knappen n igen för att
stänga av kylning.
Luftkonditioneringen kyler och av‐ fuktar (torkar) luften från och med en viss yttertemperatur. Därför kan kon‐
dens bildas och droppa från bilens
underrede.

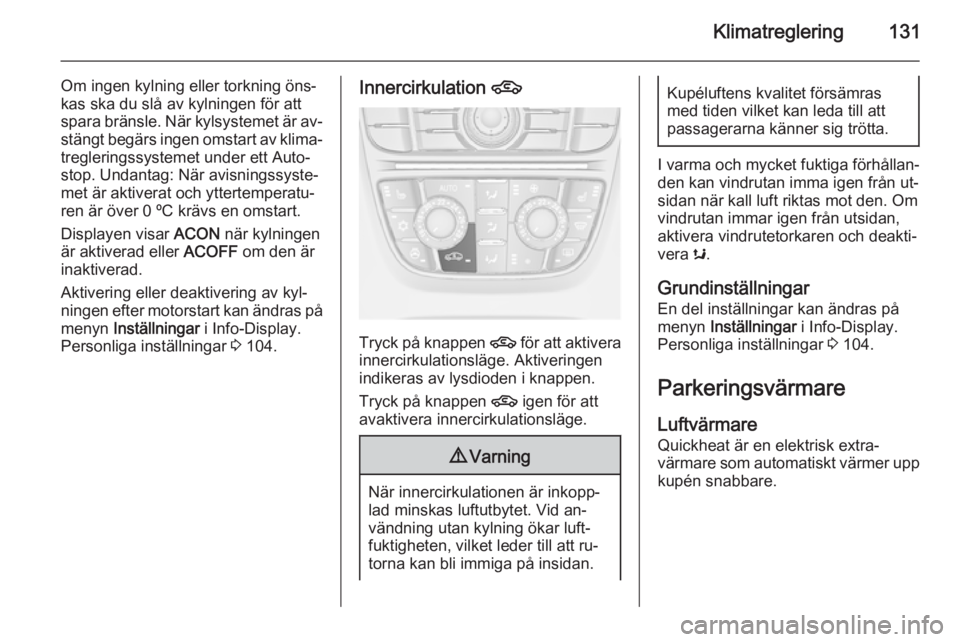

Klimatreglering131
Om ingen kylning eller torkning öns‐
kas ska du slå av kylningen för att spara bränsle. När kylsystemet är av‐
stängt begärs ingen omstart av klima‐ tregleringssystemet under ett Auto‐
stop. Undantag: När avisningssyste‐
met är aktiverat och yttertemperatu‐
ren är över 0 ºC krävs en omstart.
Displayen visar ACON när kylningen
är aktiverad eller ACOFF om den är
inaktiverad.
Aktivering eller deaktivering av kyl‐
ningen efter motorstart kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 104.Innercirkulation 4
Tryck på knappen
4 för att aktivera
innercirkulationsläge. Aktiveringen
indikeras av lysdioden i knappen.
Tryck på knappen 4 igen för att
avaktivera innercirkulationsläge.
9 Varning
När innercirkulationen är inkopp‐
lad minskas luftutbytet. Vid an‐
vändning utan kylning ökar luft‐
fuktigheten, vilket leder till att ru‐
torna kan bli immiga på insidan.
Kupéluftens kvalitet försämras
med tiden vilket kan leda till att
passagerarna känner sig trötta.
I varma och mycket fuktiga förhållan‐
den kan vindrutan imma igen från ut‐
sidan när kall luft riktas mot den. Om
vindrutan immar igen från utsidan,
aktivera vindrutetorkaren och deakti‐ vera s.
Grundinställningar
En del inställningar kan ändras på
menyn Inställningar i Info-Display.
Personliga inställningar 3 104.
Parkeringsvärmare LuftvärmareQuickheat är en elektrisk extra‐
värmare som automatiskt värmer upp
kupén snabbare.

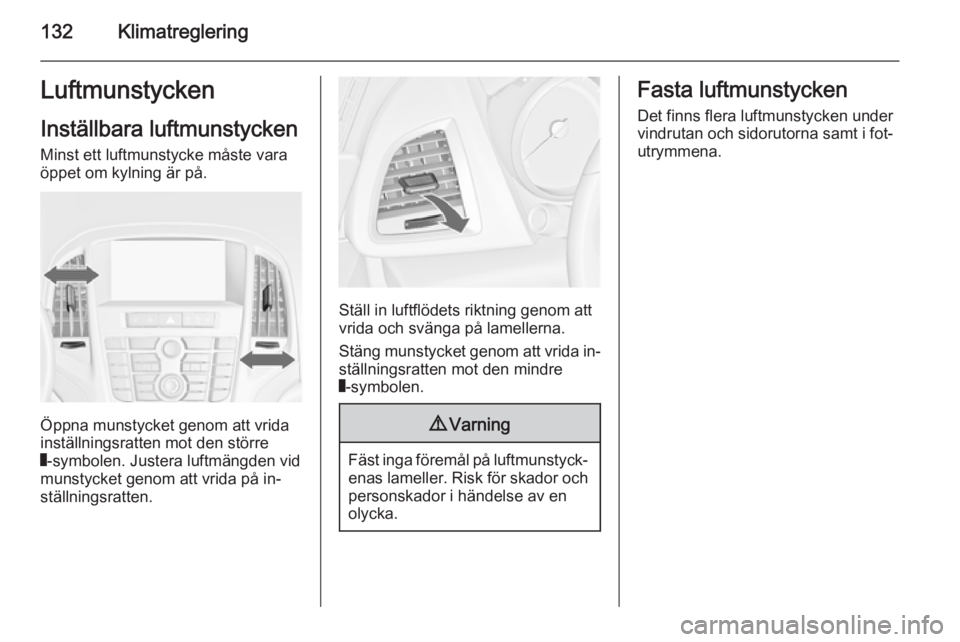

132KlimatregleringLuftmunstycken
Inställbara luftmunstycken Minst ett luftmunstycke måste vara
öppet om kylning är på.
Öppna munstycket genom att vrida
inställningsratten mot den större
W ‑symbolen. Justera luftmängden vid
munstycket genom att vrida på in‐
ställningsratten.
Ställ in luftflödets riktning genom att
vrida och svänga på lamellerna.
Stäng munstycket genom att vrida in‐ ställningsratten mot den mindre
W ‑symbolen.
9 Varning
Fäst inga föremål på luftmunstyck‐
enas lameller. Risk för skador och
personskador i händelse av en
olycka.
Fasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.

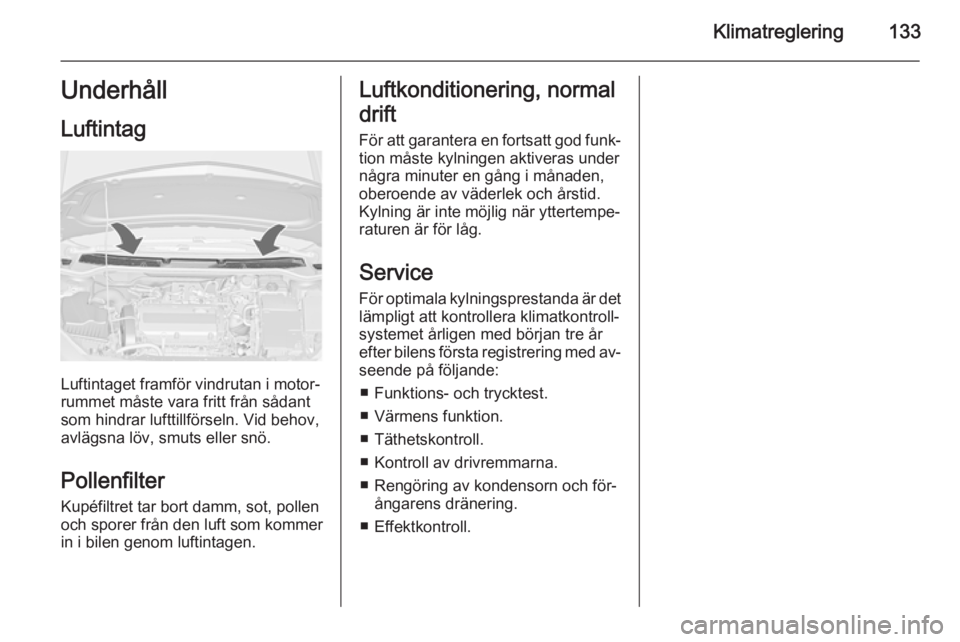

Klimatreglering133Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.
Luftkonditionering, normal
drift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatkontroll‐
systemet årligen med början tre år
efter bilens första registrering med av‐ seende på följande:
■ Funktions- och trycktest.
■ Värmens funktion.
■ Täthetskontroll.
■ Kontroll av drivremmarna.
■ Rengöring av kondensorn och för‐ ångarens dränering.
■ Effektkontroll.

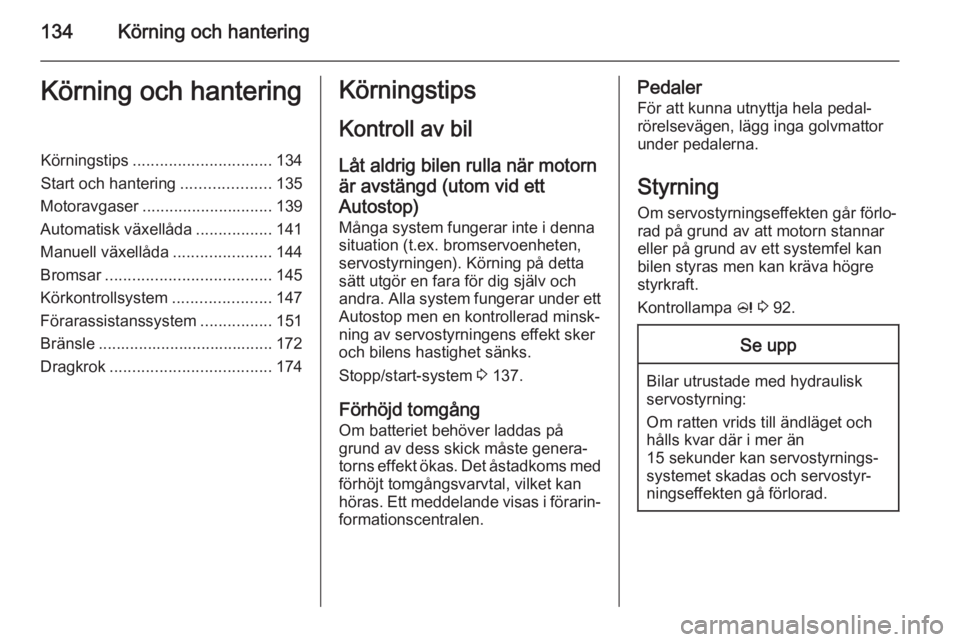

134Körning och hanteringKörning och hanteringKörningstips............................... 134
Start och hantering ....................135
Motoravgaser ............................. 139
Automatisk växellåda .................141
Manuell växellåda ......................144
Bromsar ..................................... 145
Körkontrollsystem ......................147
Förarassistanssystem ................151
Bränsle ....................................... 172
Dragkrok .................................... 174Körningstips
Kontroll av bil
Låt aldrig bilen rulla när motorn
är avstängd (utom vid ett
Autostop) Många system fungerar inte i denna
situation (t.ex. bromservoenheten,
servostyrningen). Körning på detta
sätt utgör en fara för dig själv och
andra. Alla system fungerar under ett
Autostop men en kontrollerad minsk‐
ning av servostyrningens effekt sker och bilens hastighet sänks.
Stopp/start-system 3 137.
Förhöjd tomgång
Om batteriet behöver laddas på
grund av dess skick måste genera‐
torns effekt ökas. Det åstadkoms med förhöjt tomgångsvarvtal, vilket kan
höras. Ett meddelande visas i förarin‐
formationscentralen.Pedaler
För att kunna utnyttja hela pedal‐
rörelsevägen, lägg inga golvmattor
under pedalerna.
Styrning
Om servostyrningseffekten går förlo‐
rad på grund av att motorn stannar
eller på grund av ett systemfel kan
bilen styras men kan kräva högre
styrkraft.
Kontrollampa c 3 92.Se upp
Bilar utrustade med hydraulisk
servostyrning:
Om ratten vrids till ändläget och hålls kvar där i mer än
15 sekunder kan servostyrnings‐ systemet skadas och servostyr‐ningseffekten gå förlorad.

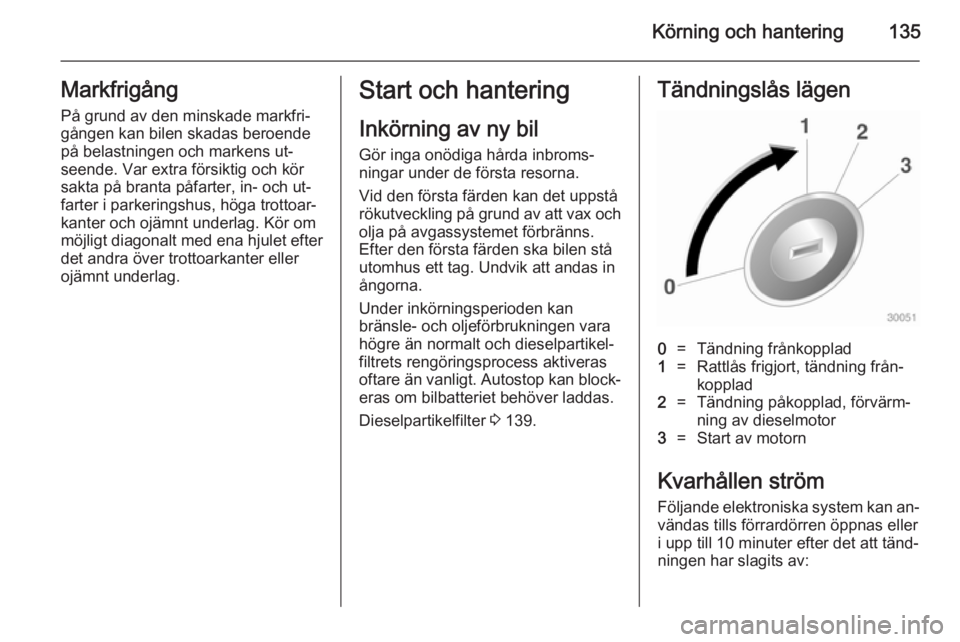

Körning och hantering135Markfrigång
På grund av den minskade markfri‐
gången kan bilen skadas beroende
på belastningen och markens ut‐
seende. Var extra försiktig och kör
sakta på branta påfarter, in- och ut‐
farter i parkeringshus, höga trottoar‐
kanter och ojämnt underlag. Kör om
möjligt diagonalt med ena hjulet efter
det andra över trottoarkanter eller
ojämnt underlag.Start och hantering
Inkörning av ny bil Gör inga onödiga hårda inbroms‐
ningar under de första resorna.
Vid den första färden kan det uppstå
rökutveckling på grund av att vax och olja på avgassystemet förbränns.
Efter den första färden ska bilen stå utomhus ett tag. Undvik att andas in
ångorna.
Under inkörningsperioden kan
bränsle- och oljeförbrukningen vara högre än normalt och dieselpartikel‐
filtrets rengöringsprocess aktiveras
oftare än vanligt. Autostop kan block‐
eras om bilbatteriet behöver laddas.
Dieselpartikelfilter 3 139.Tändningslås lägen0=Tändning frånkopplad1=Rattlås frigjort, tändning från‐
kopplad2=Tändning påkopplad, förvärm‐
ning av dieselmotor3=Start av motorn
Kvarhållen ström
Följande elektroniska system kan an‐vändas tills förrardörren öppnas eller
i upp till 10 minuter efter det att tänd‐
ningen har slagits av:

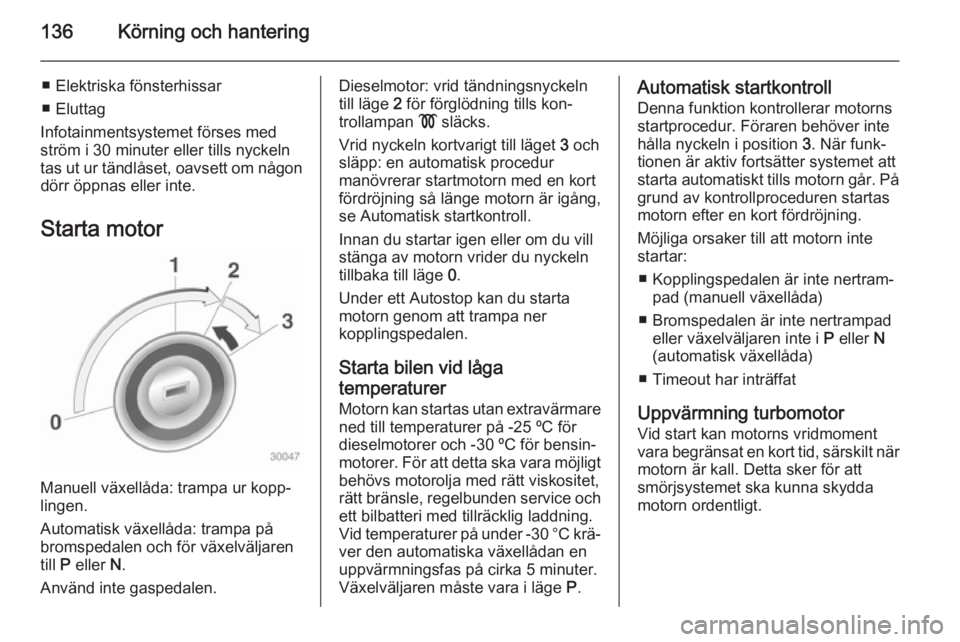

136Körning och hantering
■ Elektriska fönsterhissar
■ Eluttag
Infotainmentsystemet förses med
ström i 30 minuter eller tills nyckeln
tas ut ur tändlåset, oavsett om någon dörr öppnas eller inte.
Starta motor
Manuell växellåda: trampa ur kopp‐
lingen.
Automatisk växellåda: trampa på
bromspedalen och för växelväljaren
till P eller N.
Använd inte gaspedalen.
Dieselmotor: vrid tändningsnyckeln
till läge 2 för förglödning tills kon‐
trollampan ! släcks.
Vrid nyckeln kortvarigt till läget 3 och
släpp: en automatisk procedur
manövrerar startmotorn med en kort
fördröjning så länge motorn är igång,
se Automatisk startkontroll.
Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga
temperaturer
Motorn kan startas utan extravärmare ned till temperaturer på -25 ºC fördieselmotorer och -30 ºC för bensin‐motorer. För att detta ska vara möjligt behövs motorolja med rätt viskositet,
rätt bränsle, regelbunden service och
ett bilbatteri med tillräcklig laddning.
Vid temperaturer på under -30 °C krä‐
ver den automatiska växellådan en
uppvärmningsfas på cirka 5 minuter.
Växelväljaren måste vara i läge P.Automatisk startkontroll
Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte hålla nyckeln i position 3. När funk‐
tionen är aktiv fortsätter systemet att
starta automatiskt tills motorn går. På grund av kontrollproceduren startas
motorn efter en kort fördröjning.
Möjliga orsaker till att motorn inte
startar:
■ Kopplingspedalen är inte nertram‐ pad (manuell växellåda)
■ Bromspedalen är inte nertrampad eller växelväljaren inte i P eller N
(automatisk växellåda)
■ Timeout har inträffat
Uppvärmning turbomotor Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.

Körning och hantering137Rullningsavstängning
Vid rullning, dvs. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
av.
Stopp-start-system
Stopp/start-systemet hjälper dig att
spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn när bilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer. Motorn startas automatiskt
när kopplingen trampas ner. En bat‐
terisensor garanterar att ett Autostop endast utförs när bilbatteriet är till‐
räckligt laddat för att kunna starta
motorn igen.
Inkoppling
Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.Frånkoppling
Du kan avaktivera stopp/start-sys‐
temet manuellt genom att trycka på
knappen eco. Avaktiveringen indike‐
ras när lysdioden i knappen släcks.
Autostop
Om bilen körs i låg hastighet eller står stilla går det att aktivera ett Autostop
på följande sätt:
■ Trampa ner kopplingspedalen
■ Ställ växelspaken i neutralläget
■ Släpp upp kopplingspedalen
Motorn stängs av samtidigt som tänd‐ ningen är på.
Ett Autostop visas genom att nålen
går till AUTOSTOP -läget i varvräkna‐
ren.
Under ett Autostop fungerar värmen
och bromsarna normalt.
Se upp
Servostyrningsverkan kan min‐
skas under ett automatiskt stopp.

138Körning och hantering
Förutsättningar för ett Autostop
Stopp/start-systemet kontrollerar att
vart och ett av nedanstående förhål‐
landen uppfylls:
■ Stopp/start-systemet har inte avak‐
tiverats manuellt
■ Motorhuven är helt stängd
■ Förardörren är stängd eller för‐ arens säkerhetsbälte är fastspänt
■ Bilbatteriet har tillräcklig laddning och är i gott skick
■ Motorn är uppvärmd
■ Motorkylvätsketemperaturen är inte för hög
■ Motoravgastemperaturen är inte för
hög, t.ex. efter körning med hög
motorbelastning
■ Den omgivande temperaturen är över -5 ºC
■ Klimatregleringen tillåter ett Auto‐ stop
■ Bromsvakuumet är tillräckligt
■ Dieselpartikelfiltrets självrengö‐ ringsfunktion inte är aktiv
■ Bilen har körts minst i gånghastig‐ het sedan senaste AutostopI annat fall kommer ett Autostop att
blockeras.
Vissa av klimatkontrollsystemets in‐ ställningar kan blockera ett Autostop.
Se avsnittet om klimatreglering för
mer information 3 127.
Omedelbart efter körning på motor‐
väg kan ett Autostop blockeras.
Inkörning av ny bil 3 135.
Skydd mot batteriurladdning
För att garantera motorstart har
stopp/start-systemet försetts med
flera skyddsfunktioner för att undvika
batteriurladdning.
Batterisparande åtgärder
Vid ett Autostop stängs flera elekt‐ riska funktioner som t ex extra‐
värmare och uppvärmd bakruta av
eller kopplas om till ett batterispar‐
läge. Fläkthastigheten för klimatkon‐
trollsystemet minskas för att spara
ström.
Motorstart av förareTrampa ner kopplingspedalen för att
starta motorn.Motorstarten visas genom att nålen
går till tomgångsläget i varvräknaren.
Om växelväljaren flyttas från neutral‐
läget innan kopplingen har trampats
ned tänds kontrollampan - eller
också visas denna som en symbol i
förarinformationscentret.
Kontrollampa - 3 90.
Motorstart av stopp/start-
system
Växelväljaren måste vara i neutral‐
läget för en automatisk omstart.
Om något av följande inträffar under
ett Autostop startas motorn automat‐
iskt av stopp/start-systemet:
■ Stopp/start-systemet avaktiveras manuellt
■ Motorhuven öppnas
■ Förarens säkerhetsbälte lossas och förardörren öppnas
■ Motortemperaturen är för låg
■ Bilbatteriets laddningsnivå är under
en angiven nivå
■ Bromsvakuumet är inte tillräckligt
■ Bilen körs minst i gånghastighet
