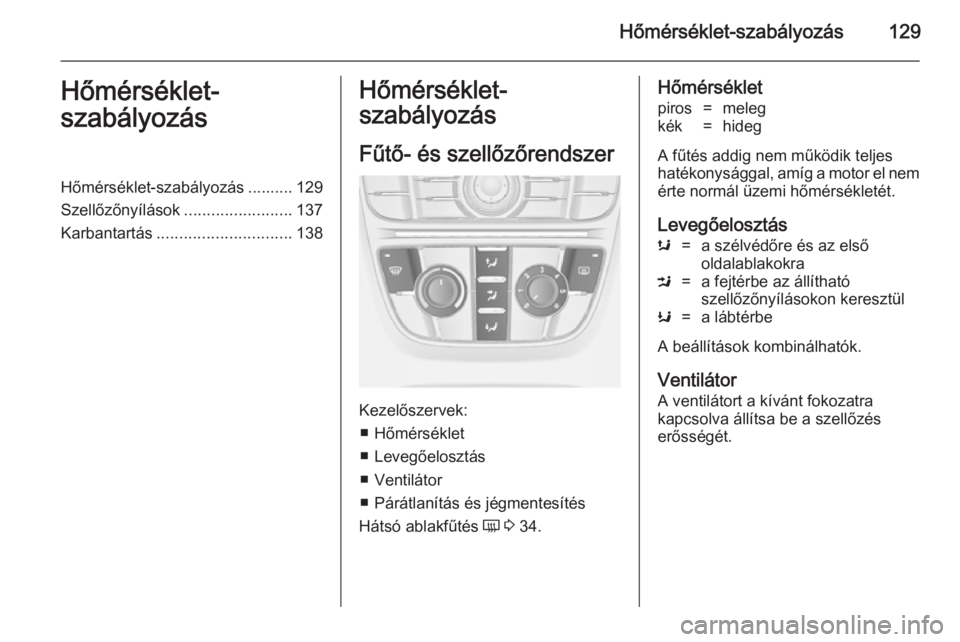

Hőmérséklet-szabályozás129Hőmérséklet-
szabályozásHőmérséklet-szabályozás .......... 129
Szellőzőnyílások ........................137
Karbantartás .............................. 138Hőmérséklet-
szabályozás
Fűtő- és szellőzőrendszer
Kezelőszervek: ■ Hőmérséklet
■ Levegőelosztás
■ Ventilátor
■ Párátlanítás és jégmentesítés
Hátsó ablakfűtés Ü 3 34.
Hőmérsékletpiros=melegkék=hideg
A fűtés addig nem működik teljes
hatékonysággal, amíg a motor el nem érte normál üzemi hőmérsékletét.
Levegőelosztás
s=a szélvédőre és az első
oldalablakokraM=a fejtérbe az állítható
szellőzőnyílásokon keresztülK=a lábtérbe
A beállítások kombinálhatók.
Ventilátor
A ventilátort a kívánt fokozatra
kapcsolva állítsa be a szellőzés
erősségét.

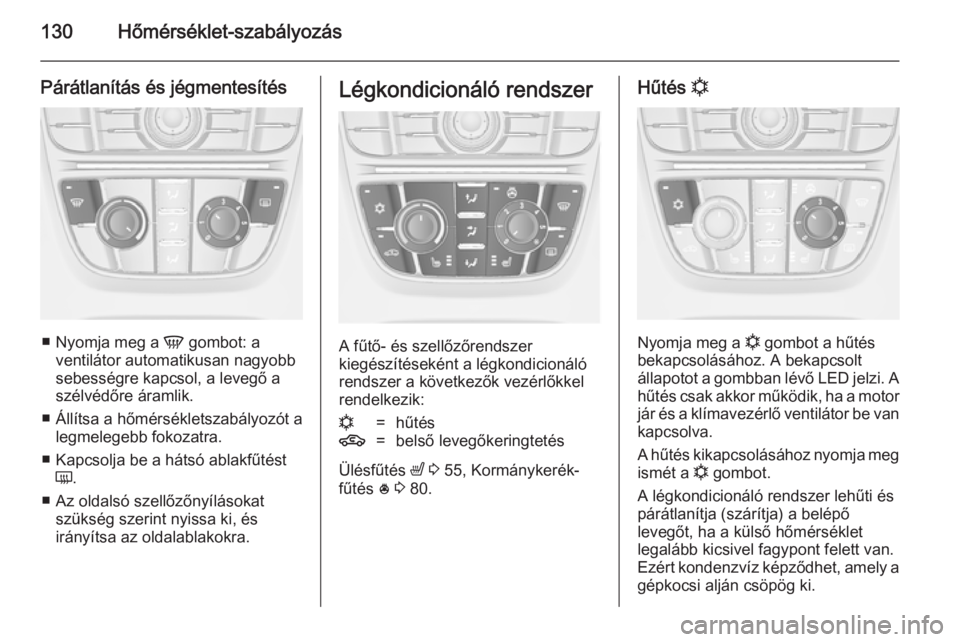

130Hőmérséklet-szabályozás
Párátlanítás és jégmentesítés
■Nyomja meg a V gombot: a
ventilátor automatikusan nagyobb
sebességre kapcsol, a levegő a
szélvédőre áramlik.
■ Állítsa a hőmérsékletszabályozót a legmelegebb fokozatra.
■ Kapcsolja be a hátsó ablakfűtést Ü .
■ Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Légkondicionáló rendszer
A fűtő- és szellőzőrendszer
kiegészítéseként a légkondicionáló
rendszer a következők vezérlőkkel
rendelkezik:
n=hűtés4=belső levegőkeringtetés
Ülésfűtés ß 3 55, Kormánykerék-
fűtés * 3 80.
Hűtés n
Nyomja meg a
n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED jelzi. A
hűtés csak akkor működik, ha a motor jár és a klímavezérlő ventilátor be van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a belépő
levegőt, ha a külső hőmérséklet
legalább kicsivel fagypont felett van.
Ezért kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.

Hőmérséklet-szabályozás131
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag- takarékosság érdekében kapcsolja ki a hűtőrendszert. A bekapcsolt hűtés
megakadályozhatja az automatikus
leállításokat.
Belső levegőkeringtető rendszer 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.
A levegő keringtetés üzemmód
kikapcsolásához nyomja meg ismét a
4 gombot.
9
Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Meleg és nagyon nedves környezeti
levegőviszonyok között a szélvédő
kívülről bepárásodhat, amikor hideg
légáram éri. Ha a szélvédő kívülről
bepárásodik, hozza működésbe az
ablaktörlőt, és dezaktiválja a s
funkciót.
Maximális hűtés
Rövid időre nyissa ki az ablakokat,
hogy a felforrósodott levegő gyorsan
el tudjon távozni.
■ Kapcsolja be a hűtést n.
■ Kapcsolja be a belső levegőkeringtető rendszert 4.
■ Nyomja meg a M levegőelosztó
kapcsolót.
■ Állítsa a hőmérséklet-szabályozót a leghidegebb állásba.
■ Állítsa a ventilátort a legmagasabb fokozatra.
■ Nyissa ki az összes szellőzőnyílást.

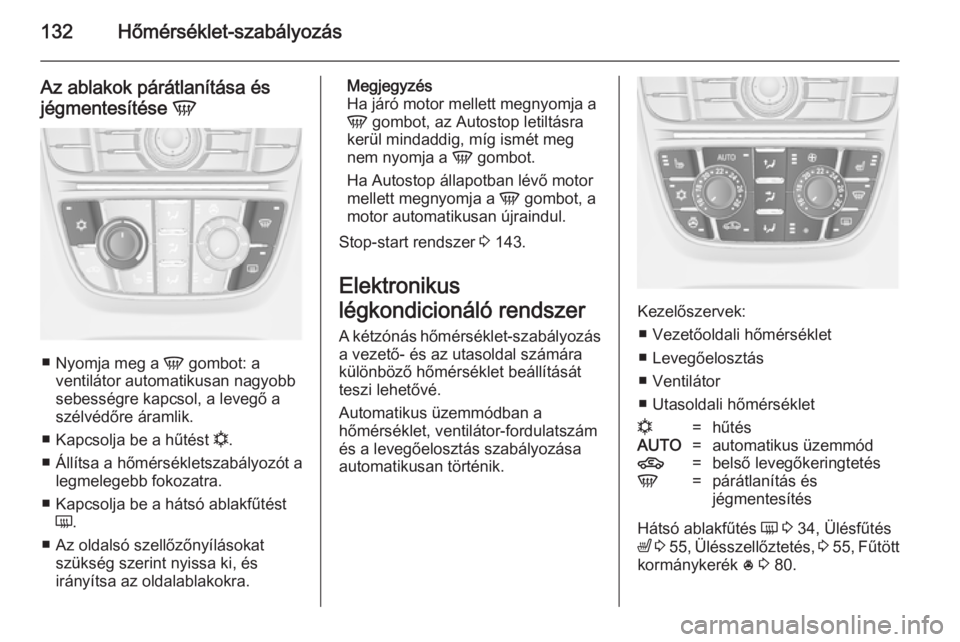

132Hőmérséklet-szabályozás
Az ablakok párátlanítása és
jégmentesítése V
■
Nyomja meg a V gombot: a
ventilátor automatikusan nagyobb
sebességre kapcsol, a levegő a
szélvédőre áramlik.
■ Kapcsolja be a hűtést n.
■ Állítsa a hőmérsékletszabályozót a legmelegebb fokozatra.
■ Kapcsolja be a hátsó ablakfűtést Ü .
■ Az oldalsó szellőzőnyílásokat szükség szerint nyissa ki, és
irányítsa az oldalablakokra.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, az Autostop letiltásra
kerül mindaddig, míg ismét meg
nem nyomja a V gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot, a
motor automatikusan újraindul.
Stop-start rendszer 3 143.
Elektronikus
légkondicionáló rendszer A kétzónás hőmérséklet-szabályozása vezető- és az utasoldal számára
különböző hőmérséklet beállítását
teszi lehetővé.
Automatikus üzemmódban a
hőmérséklet, ventilátor-fordulatszám
és a levegőelosztás szabályozása
automatikusan történik.
Kezelőszervek:
■ Vezetőoldali hőmérséklet
■ Levegőelosztás
■ Ventilátor
■ Utasoldali hőmérséklet
n=hűtésAUTO=automatikus üzemmód4=belső levegőkeringtetésV=párátlanítás és
jégmentesítés
Hátsó ablakfűtés Ü 3 34, Ülésfűtés
ß 3 55 , Ülésszellőztetés, 3 55 , Fűtött
kormánykerék * 3 80.

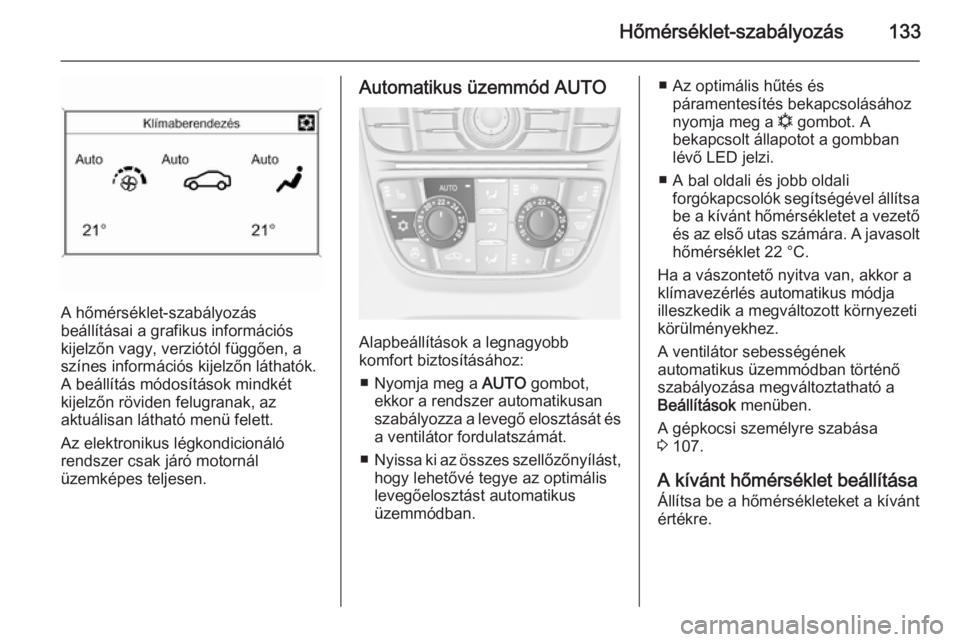

Hőmérséklet-szabályozás133
A hőmérséklet-szabályozás
beállításai a grafikus információs
kijelzőn vagy, verziótól függően, a
színes információs kijelzőn láthatók. A beállítás módosítások mindkét
kijelzőn röviden felugranak, az
aktuálisan látható menü felett.
Az elektronikus légkondicionáló
rendszer csak járó motornál
üzemképes teljesen.
Automatikus üzemmód AUTO
Alapbeállítások a legnagyobb
komfort biztosításához:
■ Nyomja meg a AUTO gombot,
ekkor a rendszer automatikusan szabályozza a levegő elosztását és a ventilátor fordulatszámát.
■ Nyissa ki az összes szellőzőnyílást,
hogy lehetővé tegye az optimális
levegőelosztást automatikus
üzemmódban.
■ Az optimális hűtés és páramentesítés bekapcsolásához
nyomja meg a n gombot. A
bekapcsolt állapotot a gombban
lévő LED jelzi.
■ A bal oldali és jobb oldali forgókapcsolók segítségével állítsabe a kívánt hőmérsékletet a vezető
és az első utas számára. A javasolt hőmérséklet 22 °C.
Ha a vászontető nyitva van, akkor a
klímavezérlés automatikus módja
illeszkedik a megváltozott környezeti
körülményekhez.
A ventilátor sebességének automatikus üzemmódban történő
szabályozása megváltoztatható a
Beállítások menüben.
A gépkocsi személyre szabása
3 107.
A kívánt hőmérséklet beállítása Állítsa be a hőmérsékleteket a kívánt
értékre.

134Hőmérséklet-szabályozás
Ha a Lo (legalacsonyabb)
hőmérséklet van beállítva, akkor a
hőmérséklet-szabályozás maximális
hűtéssel dolgozik, ha a hűtés n be
van kapcsolva.
Ha Hi (legmagasabb) hőmérséklet
van beállítva, akkor a hőmérséklet-
szabályozó rendszer maximális
fűtéssel működik.
Megjegyzés
Ha a n be van kapcsolva, az utastér
hőmérséklet csökkenése a motor
újraindulását eredményezheti egy
Autostop állapotból vagy tilthatja az
Autostopot.
Az ablakok párátlanítása és
jégmentesítése V
■
Nyomja meg a V gombot. A
bekapcsolt állapotot a gombban lévő LED jelzi.
■ Hűtéshez nyomja meg a n gombot.
A bekapcsolt állapotot a gombban lévő LED jelzi.
■ A hőmérséklet és a levegőelosztás
beállítása automatikus, és a
ventilátor nagy sebességre
kapcsol.
■ Kapcsolja be a hátsó ablakfűtést
Ü .
■ Az előző üzemmódba történő visszatéréshez: nyomja meg a V
gombot, az automatikus
üzemmódba visszatéréshez:
nyomja meg az AUTO gombot.
Az automatikus hátsó ablak fűtés
beállítása a Beállítások menüben
módosítható, az Információ kijelzőn. A gépkocsi személyre szabása
3 107.
Megjegyzés
Ha járó motor mellett megnyomja a
V gombot, az Autostop letiltásra
kerül mindaddig, míg ismét meg
nem nyomja a V gombot.
Ha Autostop állapotban lévő motor
mellett megnyomja a V gombot, a
motor automatikusan újraindul.
Stop-start rendszer 3 143.

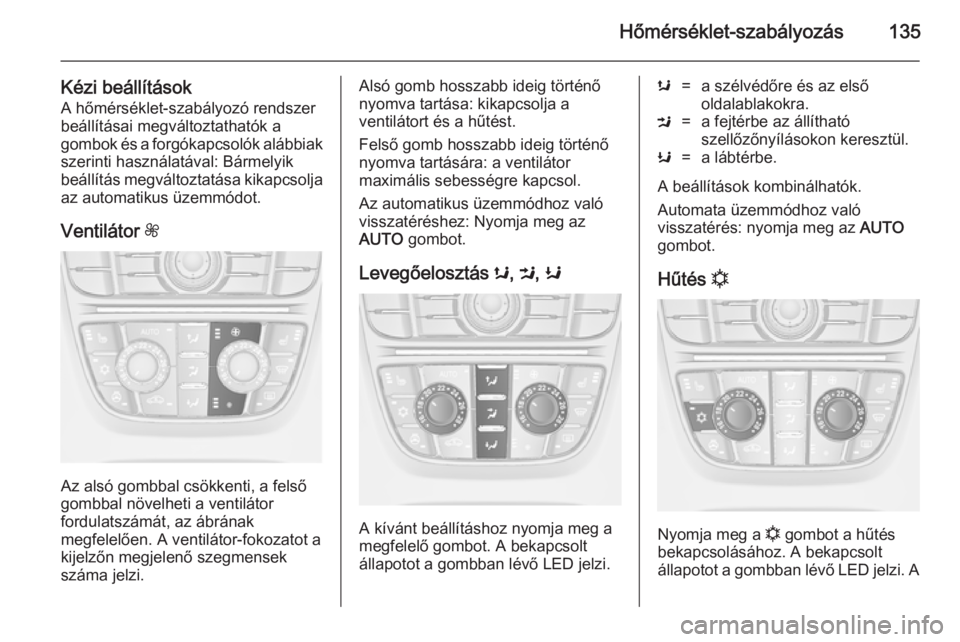

Hőmérséklet-szabályozás135
Kézi beállításokA hőmérséklet-szabályozó rendszer
beállításai megváltoztathatók a
gombok és a forgókapcsolók alábbiak szerinti használatával: Bármelyik
beállítás megváltoztatása kikapcsolja
az automatikus üzemmódot.
Ventilátor Z
Az alsó gombbal csökkenti, a felső
gombbal növelheti a ventilátor
fordulatszámát, az ábrának
megfelelően. A ventilátor-fokozatot a kijelzőn megjelenő szegmensek
száma jelzi.
Alsó gomb hosszabb ideig történő
nyomva tartása: kikapcsolja a
ventilátort és a hűtést.
Felső gomb hosszabb ideig történő
nyomva tartására: a ventilátor
maximális sebességre kapcsol.
Az automatikus üzemmódhoz való
visszatéréshez: Nyomja meg az
AUTO gombot.
Levegőelosztás s, M , K
A kívánt beállításhoz nyomja meg a
megfelelő gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.
s=a szélvédőre és az első
oldalablakokra.M=a fejtérbe az állítható
szellőzőnyílásokon keresztül.K=a lábtérbe.
A beállítások kombinálhatók.
Automata üzemmódhoz való
visszatérés: nyomja meg az AUTO
gombot.
Hűtés n
Nyomja meg a n gombot a hűtés
bekapcsolásához. A bekapcsolt állapotot a gombban lévő LED jelzi. A

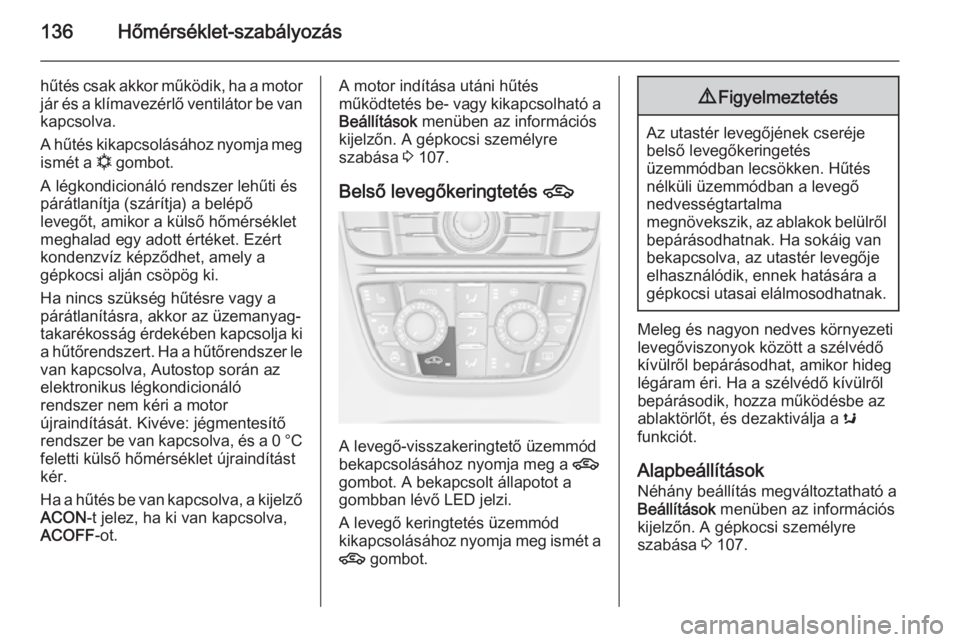

136Hőmérséklet-szabályozás
hűtés csak akkor működik, ha a motorjár és a klímavezérlő ventilátor be van kapcsolva.
A hűtés kikapcsolásához nyomja meg
ismét a n gombot.
A légkondicionáló rendszer lehűti és
párátlanítja (szárítja) a belépő
levegőt, amikor a külső hőmérséklet
meghalad egy adott értéket. Ezért kondenzvíz képződhet, amely a
gépkocsi alján csöpög ki.
Ha nincs szükség hűtésre vagy a
párátlanításra, akkor az üzemanyag-
takarékosság érdekében kapcsolja ki
a hűtőrendszert. Ha a hűtőrendszer le van kapcsolva, Autostop során az
elektronikus légkondicionáló
rendszer nem kéri a motor
újraindítását. Kivéve: jégmentesítő
rendszer be van kapcsolva, és a 0 °C
feletti külső hőmérséklet újraindítást
kér.
Ha a hűtés be van kapcsolva, a kijelző ACON -t jelez, ha ki van kapcsolva,
ACOFF -ot.A motor indítása utáni hűtés
működtetés be- vagy kikapcsolható a Beállítások menüben az információs
kijelzőn. A gépkocsi személyre szabása 3 107.
Belső levegőkeringtetés 4
A levegő-visszakeringtető üzemmód
bekapcsolásához nyomja meg a 4
gombot. A bekapcsolt állapotot a gombban lévő LED jelzi.
A levegő keringtetés üzemmód
kikapcsolásához nyomja meg ismét a
4 gombot.
9
Figyelmeztetés
Az utastér levegőjének cseréje
belső levegőkeringetés
üzemmódban lecsökken. Hűtés nélküli üzemmódban a levegő
nedvességtartalma
megnövekszik, az ablakok belülről bepárásodhatnak. Ha sokáig van
bekapcsolva, az utastér levegője
elhasználódik, ennek hatására a
gépkocsi utasai elálmosodhatnak.
Meleg és nagyon nedves környezeti
levegőviszonyok között a szélvédő
kívülről bepárásodhat, amikor hideg
légáram éri. Ha a szélvédő kívülről
bepárásodik, hozza működésbe az
ablaktörlőt, és dezaktiválja a s
funkciót.
Alapbeállítások
Néhány beállítás megváltoztatható a
Beállítások menüben az információs
kijelzőn. A gépkocsi személyre
szabása 3 107.

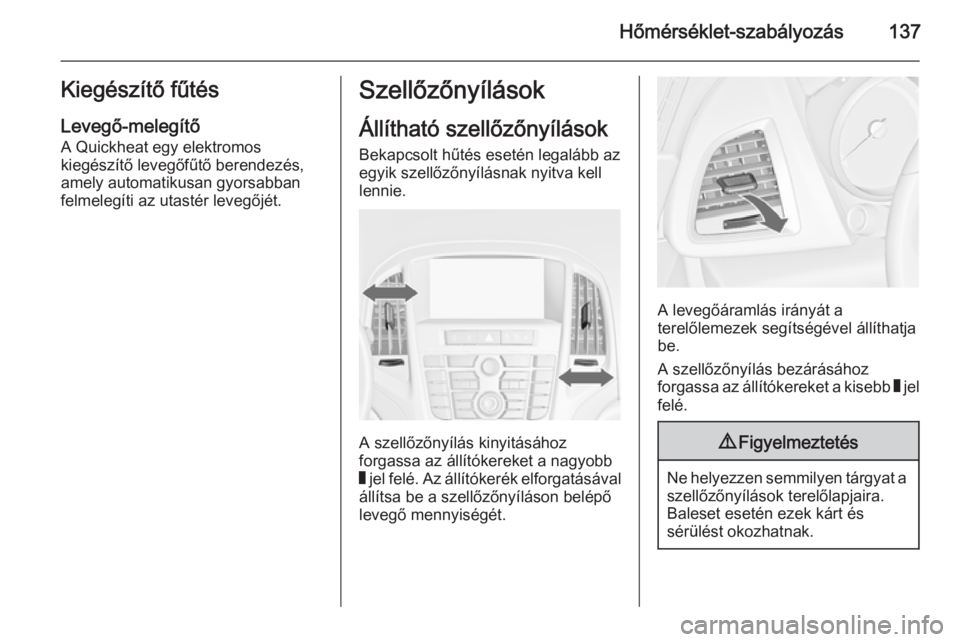

Hőmérséklet-szabályozás137Kiegészítő fűtésLevegő-melegítő
A Quickheat egy elektromos
kiegészítő levegőfűtő berendezés,
amely automatikusan gyorsabban
felmelegíti az utastér levegőjét.Szellőzőnyílások
Állítható szellőzőnyílások
Bekapcsolt hűtés esetén legalább az
egyik szellőzőnyílásnak nyitva kell lennie.
A szellőzőnyílás kinyitásához
forgassa az állítókereket a nagyobb
W jel felé. Az állítókerék elforgatásával
állítsa be a szellőzőnyíláson belépő
levegő mennyiségét.
A levegőáramlás irányát a
terelőlemezek segítségével állíthatja
be.
A szellőzőnyílás bezárásához
forgassa az állítókereket a kisebb W jel
felé.
9 Figyelmeztetés
Ne helyezzen semmilyen tárgyat a
szellőzőnyílások terelőlapjaira.
Baleset esetén ezek kárt és
sérülést okozhatnak.

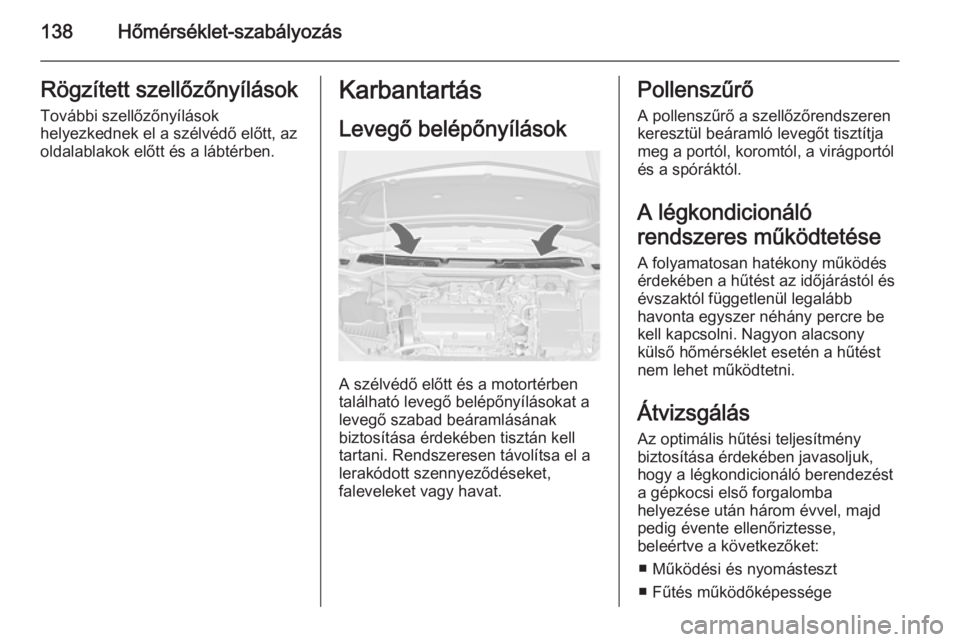

138Hőmérséklet-szabályozásRögzített szellőzőnyílások
További szellőzőnyílások
helyezkednek el a szélvédő előtt, az
oldalablakok előtt és a lábtérben.Karbantartás
Levegő belépőnyílások
A szélvédő előtt és a motortérben
található levegő belépőnyílásokat a
levegő szabad beáramlásának
biztosítása érdekében tisztán kell tartani. Rendszeresen távolítsa el a
lerakódott szennyeződéseket,
faleveleket vagy havat.
Pollenszűrő
A pollenszűrő a szellőzőrendszeren
keresztül beáramló levegőt tisztítja
meg a portól, koromtól, a virágportól
és a spóráktól.
A légkondicionáló
rendszeres működtetése
A folyamatosan hatékony működés
érdekében a hűtést az időjárástól és
évszaktól függetlenül legalább
havonta egyszer néhány percre be
kell kapcsolni. Nagyon alacsony
külső hőmérséklet esetén a hűtést
nem lehet működtetni.
Átvizsgálás
Az optimális hűtési teljesítmény
biztosítása érdekében javasoljuk, hogy a légkondicionáló berendezést
a gépkocsi első forgalomba
helyezése után három évvel, majd
pedig évente ellenőriztesse,
beleértve a következőket:
■ Működési és nyomásteszt
■ Fűtés működőképessége
