Vezetés és üzemeltetés169

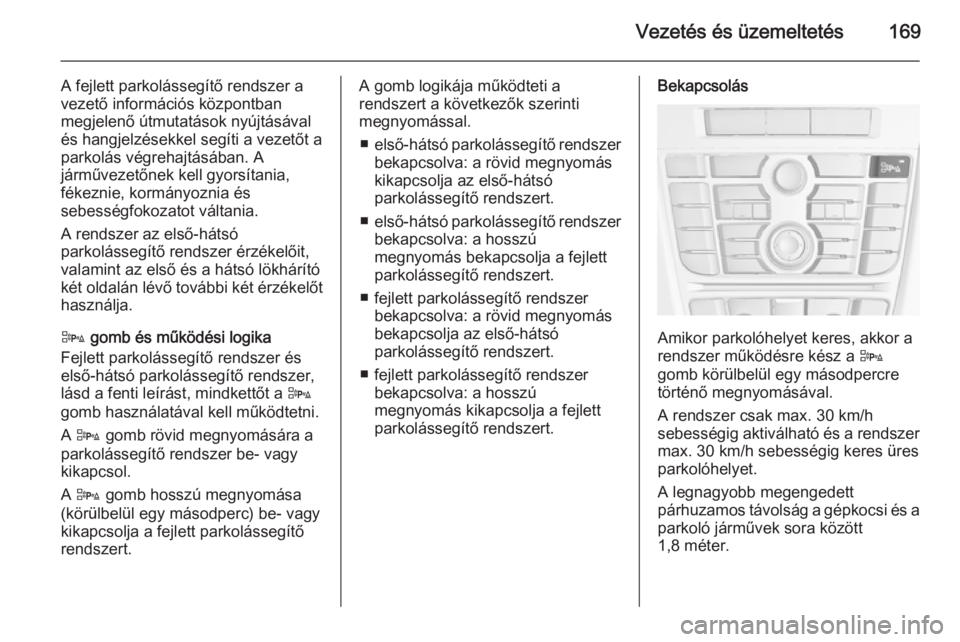

A fejlett parkolássegítő rendszer a
vezető információs központban
megjelenő útmutatások nyújtásával
és hangjelzésekkel segíti a vezetőt a
parkolás végrehajtásában. A
járművezetőnek kell gyorsítania,
fékeznie, kormányoznia és
sebességfokozatot váltania.
A rendszer az első-hátsó
parkolássegítő rendszer érzékelőit,
valamint az első és a hátsó lökhárító
két oldalán lévő további két érzékelőt
használja.
D gomb és működési logika
Fejlett parkolássegítő rendszer és
első-hátsó parkolássegítő rendszer,
lásd a fenti leírást, mindkettőt a D
gomb használatával kell működtetni.
A D gomb rövid megnyomására a
parkolássegítő rendszer be- vagy
kikapcsol.
A D gomb hosszú megnyomása
(körülbelül egy másodperc) be- vagy kikapcsolja a fejlett parkolássegítőrendszert.A gomb logikája működteti a
rendszert a következők szerinti
megnyomással.
■ első-hátsó parkolássegítő rendszer
bekapcsolva: a rövid megnyomás
kikapcsolja az első-hátsó
parkolássegítő rendszert.
■ első-hátsó parkolássegítő rendszer
bekapcsolva: a hosszú
megnyomás bekapcsolja a fejlett
parkolássegítő rendszert.
■ fejlett parkolássegítő rendszer bekapcsolva: a rövid megnyomás
bekapcsolja az első-hátsó
parkolássegítő rendszert.
■ fejlett parkolássegítő rendszer bekapcsolva: a hosszú
megnyomás kikapcsolja a fejlett parkolássegítő rendszert.Bekapcsolás
Amikor parkolóhelyet keres, akkor a
rendszer működésre kész a D
gomb körülbelül egy másodpercre
történő megnyomásával.
A rendszer csak max. 30 km/h
sebességig aktiválható és a rendszer
max. 30 km/h sebességig keres üres
parkolóhelyet.
A legnagyobb megengedett
párhuzamos távolság a gépkocsi és a
parkoló járművek sora között
1,8 méter.

170Vezetés és üzemeltetés

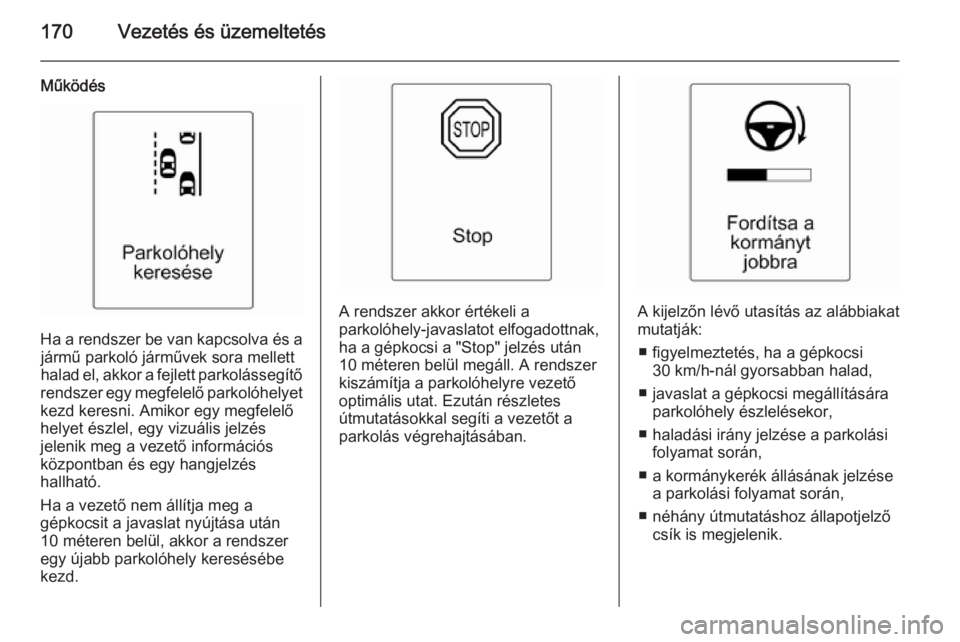

Működés
Ha a rendszer be van kapcsolva és ajármű parkoló járművek sora mellett
halad el, akkor a fejlett parkolássegítő
rendszer egy megfelelő parkolóhelyet kezd keresni. Amikor egy megfelelő
helyet észlel, egy vizuális jelzés
jelenik meg a vezető információs
központban és egy hangjelzés
hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer akkor értékeli a
parkolóhely-javaslatot elfogadottnak,
ha a gépkocsi a "Stop" jelzés után
10 méteren belül megáll. A rendszer
kiszámítja a parkolóhelyre vezető
optimális utat. Ezután részletes
útmutatásokkal segíti a vezetőt a
parkolás végrehajtásában.A kijelzőn lévő utasítás az alábbiakat
mutatják:
■ figyelmeztetés, ha a gépkocsi 30 km/h-nál gyorsabban halad,
■ javaslat a gépkocsi megállítására parkolóhely észlelésekor,
■ haladási irány jelzése a parkolási folyamat során,
■ a kormánykerék állásának jelzése a parkolási folyamat során,
■ néhány útmutatáshoz állapotjelző csík is megjelenik.

Vezetés és üzemeltetés171
A sikeres parkolás végrehajtását a
Végpozíció szimbólum jelzi.
Mindig fordítson figyelmet az első-
hátsó parkolássegítő rendszer
hangjára. Folyamatos hangjelzés azt jelzi, hogy egy tárgytól mért távolságkisebb mint 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni,
akkor a keresés idejére kapcsolja be
a vezető oldali irányjelzőt.
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb
prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR gombbal
visszaigazolta az üzenetet, a fejlett
parkolássegítő utasításai ismét
megjelennek, és a parkolási manőver
folytatható.
Kikapcsolás
A rendszer kikapcsol:
■ a D gomb megnyomása kb.
egy másodpercig
■ a parkolási folyamat sikeres befejezésekor
■ 30 km/h-nál nagyobb sebességnél
■ a gyújtás kikapcsolásakorA parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
■ a rendszer meghibásodott,
■ a vezető nem hajtotta végre sikeresen a parkolási folyamatot,
■ a rendszer nem működőképes.

172Vezetés és üzemeltetés

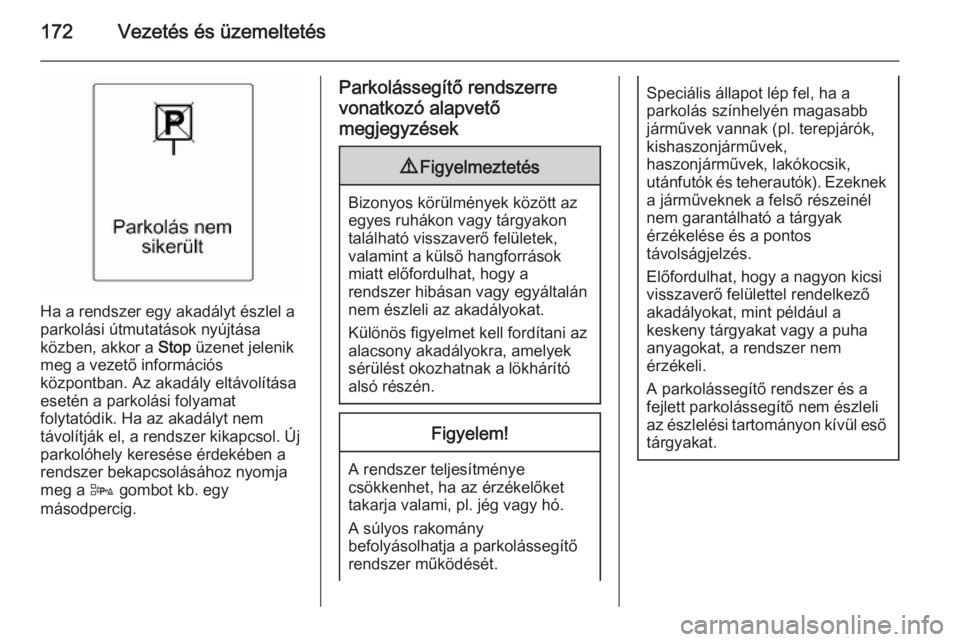

Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely keresése érdekében a
rendszer bekapcsolásához nyomja
meg a D gombot kb. egy
másodpercig.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Speciális állapot lép fel, ha a
parkolás színhelyén magasabb
járművek vannak (pl. terepjárók,
kishaszonjárművek,
haszonjárművek, lakókocsik,
utánfutók és teherautók). Ezeknek a járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, mint például a
keskeny tárgyakat vagy a puha
anyagokat, a rendszer nem
érzékeli.
A parkolássegítő rendszer és a
fejlett parkolássegítő nem észleli
az észlelési tartományon kívül eső tárgyakat.

Vezetés és üzemeltetés173

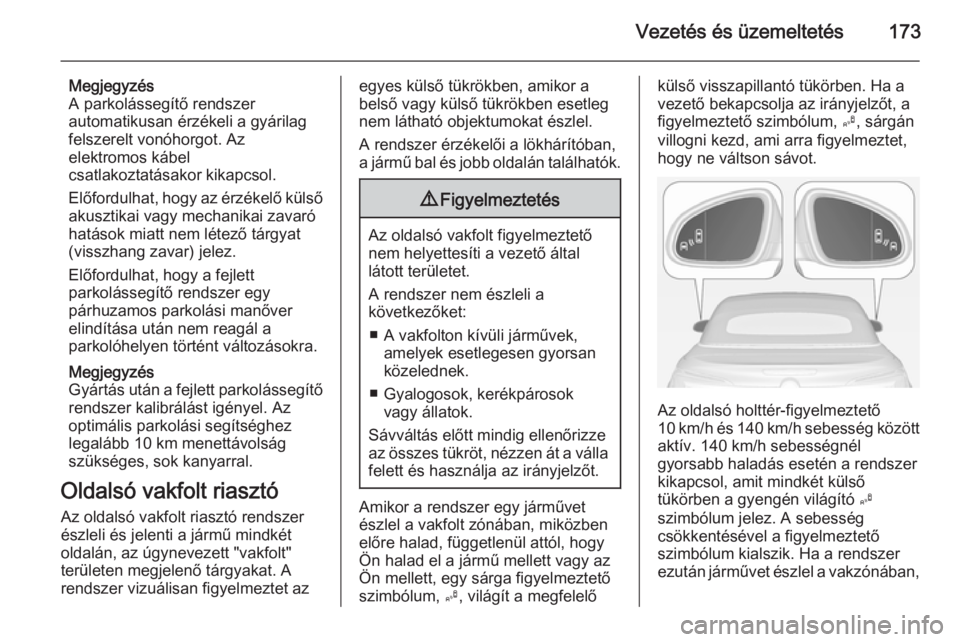

Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat
(visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Gyártás után a fejlett parkolássegítő rendszer kalibrálást igényel. Az
optimális parkolási segítséghez
legalább 10 km menettávolság
szükséges, sok kanyarral.
Oldalsó vakfolt riasztó
Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet azegyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
■ A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
■ Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,

174Vezetés és üzemeltetés
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 107.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett kb. 0,5 m és 2 m között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás Normális körülmények között néhaelőfordul a téves riasztás, aminek az
esélye megnő nedves körülmények között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal
vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 234.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve és
tolatás előtt ellenőrizze a
környezetet a jármű mögött és
körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.

Vezetés és üzemeltetés175

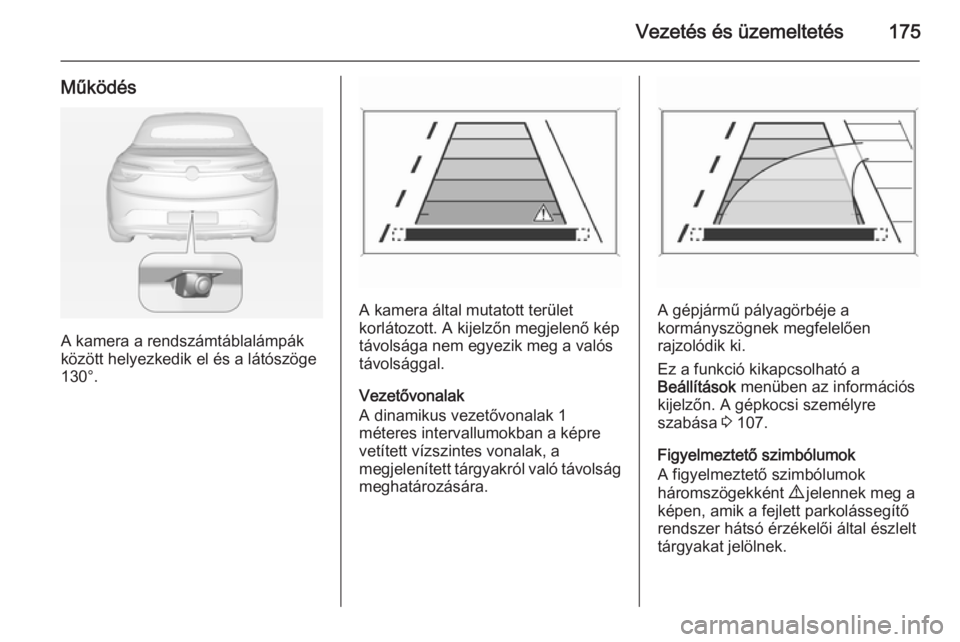

Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép
távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak 1
méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
Ez a funkció kikapcsolható a
Beállítások menüben az információs
kijelzőn. A gépkocsi személyre
szabása 3 107.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.

176Vezetés és üzemeltetés

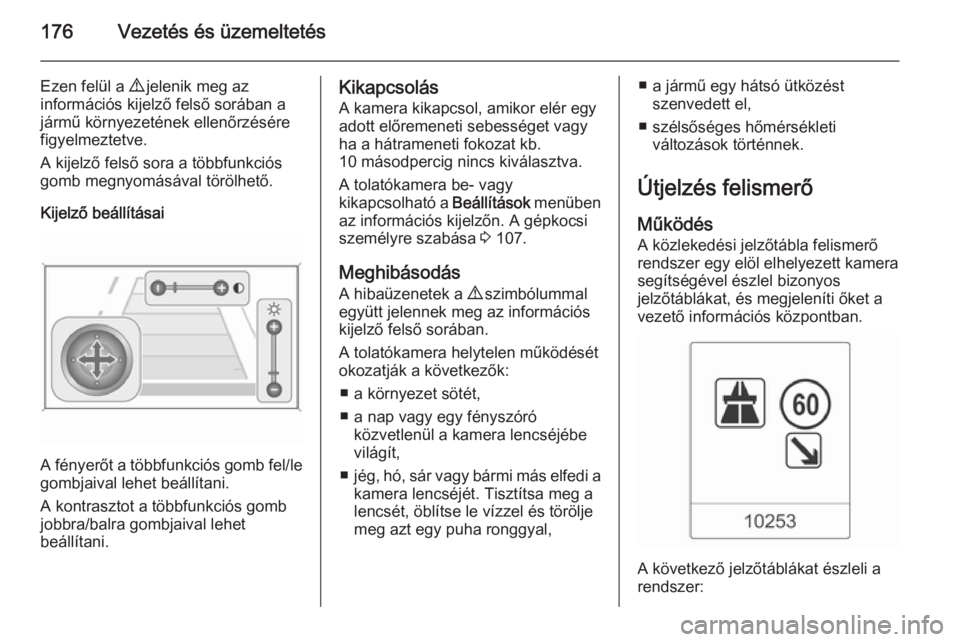

Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
A kijelző felső sora a többfunkciós
gomb megnyomásával törölhető.
Kijelző beállításai
A fényerőt a többfunkciós gomb fel/le
gombjaival lehet beállítani.
A kontrasztot a többfunkciós gomb
jobbra/balra gombjaival lehet
beállítani.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera be- vagy
kikapcsolható a Beállítások menüben
az információs kijelzőn. A gépkocsi
személyre szabása 3 107.
Meghibásodás A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
■ a környezet sötét,
■ a nap vagy egy fényszóró közvetlenül a kamera lencséjébe
világít,
■ jég, hó, sár vagy bármi más elfedi a
kamera lencséjét. Tisztítsa meg a
lencsét, öblítse le vízzel és törölje
meg azt egy puha ronggyal,■ a jármű egy hátsó ütközést szenvedett el,
■ szélsőséges hőmérsékleti változások történnek.
Útjelzés felismerő
Működés A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli a
rendszer:

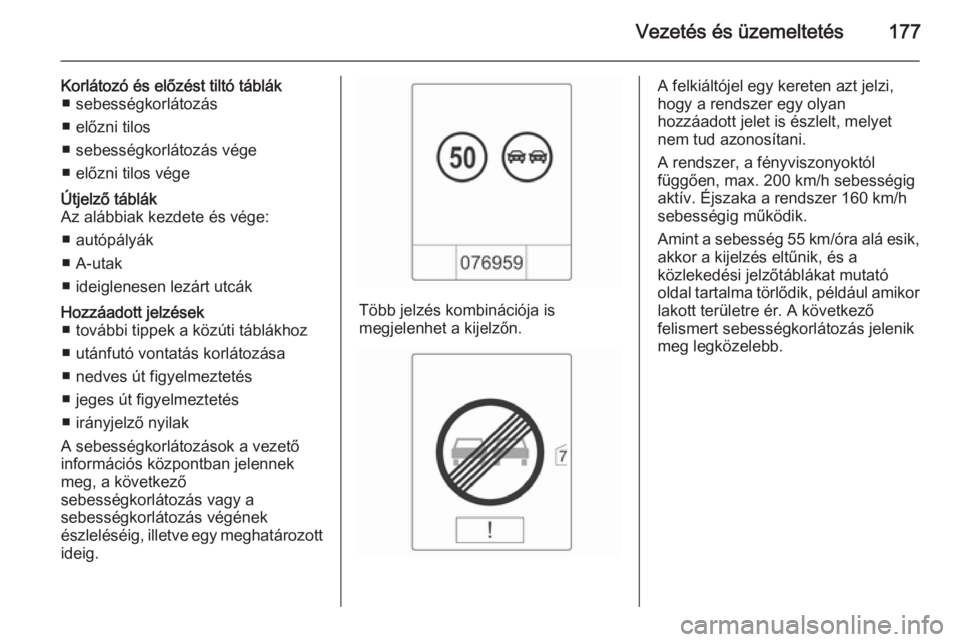

Vezetés és üzemeltetés177
Korlátozó és előzést tiltó táblák■ sebességkorlátozás
■ előzni tilos
■ sebességkorlátozás vége
■ előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
■ autópályák
■ A-utak
■ ideiglenesen lezárt utcákHozzáadott jelzések ■ további tippek a közúti táblákhoz
■ utánfutó vontatás korlátozása
■ nedves út figyelmeztetés
■ jeges út figyelmeztetés
■ irányjelző nyilak
A sebességkorlátozások a vezető
információs központban jelennek
meg, a következő
sebességkorlátozás vagy a
sebességkorlátozás végének
észleléséig, illetve egy meghatározott
ideig.
Több jelzés kombinációja is
megjelenhet a kijelzőn.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan
hozzáadott jelet is észlelt, melyet
nem tud azonosítani.
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a sebesség 55 km/óra alá esik,
akkor a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, például amikor
lakott területre ér. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.

178Vezetés és üzemeltetés

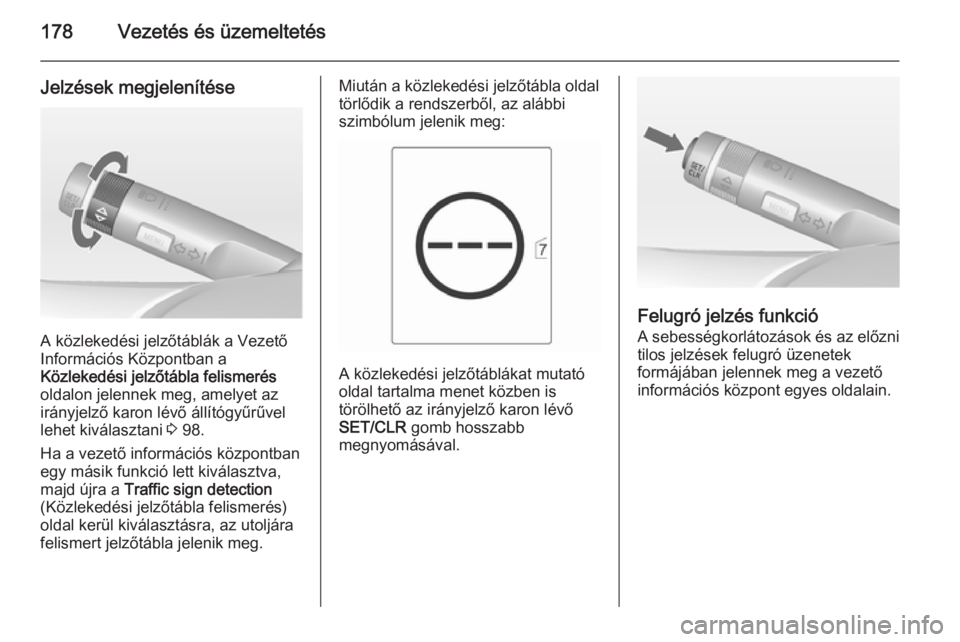

Jelzések megjelenítése
A közlekedési jelzőtáblák a Vezető
Információs Központban a
Közlekedési jelzőtábla felismerés
oldalon jelennek meg, amelyet az
irányjelző karon lévő állítógyűrűvel
lehet kiválasztani 3 98.
Ha a vezető információs központban
egy másik funkció lett kiválasztva,
majd újra a Traffic sign detection
(Közlekedési jelzőtábla felismerés)
oldal kerül kiválasztásra, az utoljára
felismert jelzőtábla jelenik meg.
Miután a közlekedési jelzőtábla oldal
törlődik a rendszerből, az alábbi
szimbólum jelenik meg:
A közlekedési jelzőtáblákat mutató
oldal tartalma menet közben is
törölhető az irányjelző karon lévő
SET/CLR gomb hosszabb
megnyomásával.
Felugró jelzés funkció
A sebességkorlátozások és az előzni
tilos jelzések felugró üzenetek
formájában jelennek meg a vezető
információs központ egyes oldalain.
