Instrumentos y mandos95Sistema de frenos y
embrague
Nivel del líquido de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 198.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 155.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Se debe pisar el pedal del embrague
para arrancar el motor. Sistema stop-
start 3 145.
Se enciende
Se debe accionar el pedal del freno
para desbloquear el freno de estacio‐
namiento eléctrico 3 155.
Parpadea
Se debe pisar el pedal del embrague
para arrancar el motor 3 144.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 155.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.Avería del freno de
estacionamiento eléctrico j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 155.
Parpadea El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.

96Instrumentos y mandos
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 154.
Cambio a una marcha más larga
Se indica [ como símbolo o salta
como página completa en el centro
de información del conductor al au‐
mentar de marcha, se recomienda
por razones de ahorro de combusti‐
ble.
Asistente de conducción EcoFlex
3 99.
Dirección asistida
c se enciende en amarillo.Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 145.
Se enciende cuando la
dirección asistida está
desactivada Avería en el sistema de la dirección
asistida. Recurra a un taller.
Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.Control electrónico de
estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de
estabilidad y sistema de
control de tracción b se enciende o parpadea en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Se enciende Hay una avería en el sistema. Apa‐
rece un mensaje de advertencia en el
centro de información del conductor.
Se puede continuar conduciendo. El
sistema no está operativo. Sin em‐
bargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.

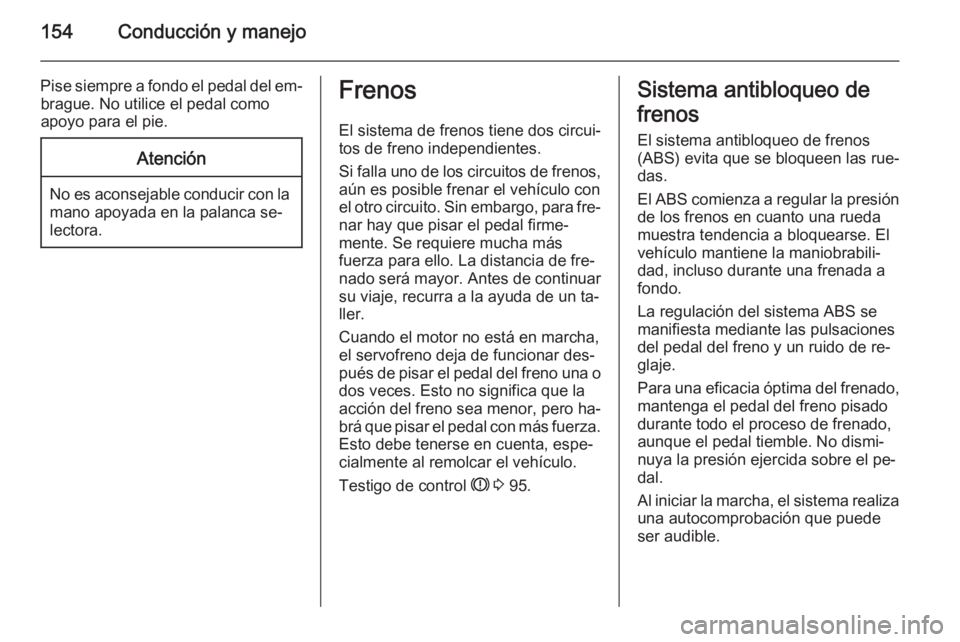

154Conducción y manejo
Pise siempre a fondo el pedal del em‐brague. No utilice el pedal como
apoyo para el pie.Atención
No es aconsejable conducir con la mano apoyada en la palanca se‐
lectora.
Frenos
El sistema de frenos tiene dos circui‐
tos de freno independientes.
Si falla uno de los circuitos de frenos, aún es posible frenar el vehículo con
el otro circuito. Sin embargo, para fre‐
nar hay que pisar el pedal firme‐
mente. Se requiere mucha más
fuerza para ello. La distancia de fre‐
nado será mayor. Antes de continuar
su viaje, recurra a la ayuda de un ta‐
ller.
Cuando el motor no está en marcha, el servofreno deja de funcionar des‐
pués de pisar el pedal del freno una o dos veces. Esto no significa que la
acción del freno sea menor, pero ha‐
brá que pisar el pedal con más fuerza. Esto debe tenerse en cuenta, espe‐
cialmente al remolcar el vehículo.
Testigo de control R 3 95.Sistema antibloqueo de
frenos
El sistema antibloqueo de frenos (ABS) evita que se bloqueen las rue‐
das.
El ABS comienza a regular la presión
de los frenos en cuanto una rueda
muestra tendencia a bloquearse. El
vehículo mantiene la maniobrabili‐ dad, incluso durante una frenada a
fondo.
La regulación del sistema ABS se
manifiesta mediante las pulsaciones
del pedal del freno y un ruido de re‐
glaje.
Para una eficacia óptima del frenado,
mantenga el pedal del freno pisado
durante todo el proceso de frenado, aunque el pedal tiemble. No dismi‐
nuya la presión ejercida sobre el pe‐
dal.
Al iniciar la marcha, el sistema realiza
una autocomprobación que puede
ser audible.

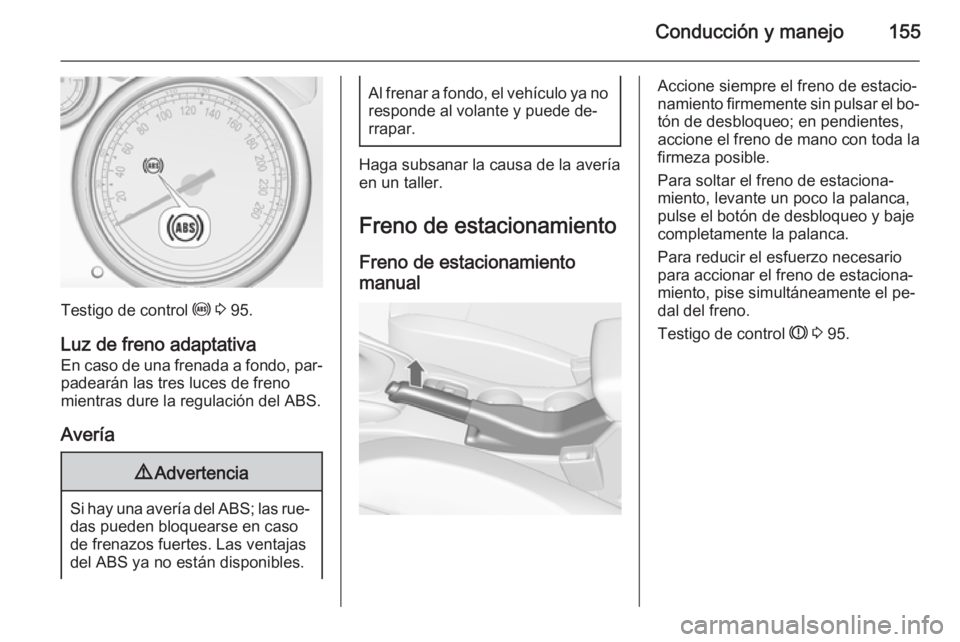

Conducción y manejo155
Testigo de control u 3 95.
Luz de freno adaptativa
En caso de una frenada a fondo, par‐ padearán las tres luces de freno
mientras dure la regulación del ABS.
Avería
9 Advertencia
Si hay una avería del ABS; las rue‐
das pueden bloquearse en caso
de frenazos fuertes. Las ventajas del ABS ya no están disponibles.
Al frenar a fondo, el vehículo ya no
responde al volante y puede de‐
rrapar.
Haga subsanar la causa de la avería
en un taller.
Freno de estacionamiento Freno de estacionamientomanual
Accione siempre el freno de estacio‐
namiento firmemente sin pulsar el bo‐
tón de desbloqueo; en pendientes,
accione el freno de mano con toda la firmeza posible.
Para soltar el freno de estaciona‐
miento, levante un poco la palanca,
pulse el botón de desbloqueo y baje
completamente la palanca.
Para reducir el esfuerzo necesario
para accionar el freno de estaciona‐
miento, pise simultáneamente el pe‐
dal del freno.
Testigo de control R 3 95.

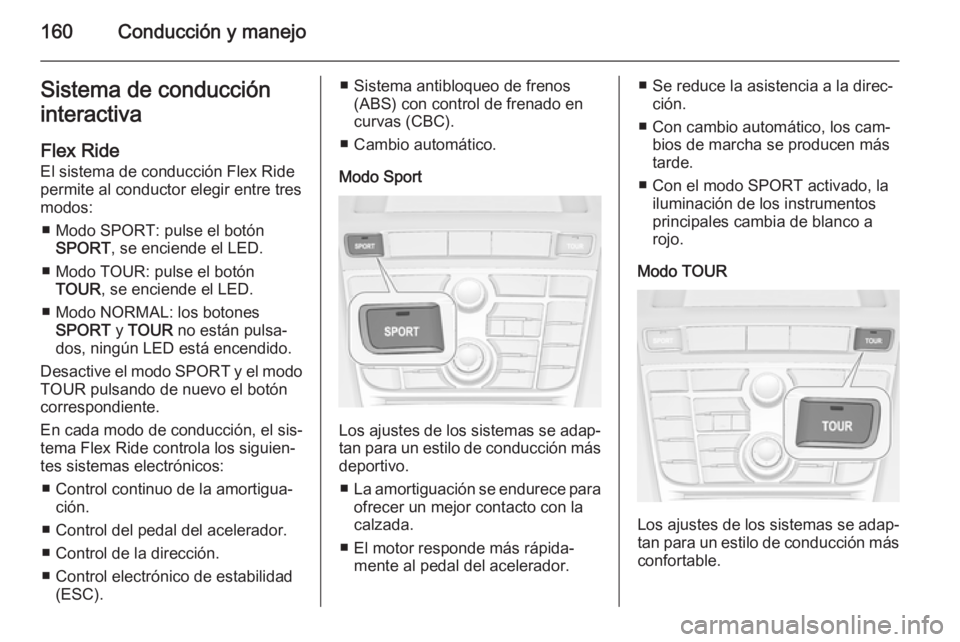

160Conducción y manejoSistema de conduccióninteractiva
Flex Ride
El sistema de conducción Flex Ride
permite al conductor elegir entre tres
modos:
■ Modo SPORT: pulse el botón SPORT , se enciende el LED.
■ Modo TOUR: pulse el botón TOUR , se enciende el LED.
■ Modo NORMAL: los botones SPORT y TOUR no están pulsa‐
dos, ningún LED está encendido.
Desactive el modo SPORT y el modo
TOUR pulsando de nuevo el botón
correspondiente.
En cada modo de conducción, el sis‐
tema Flex Ride controla los siguien‐
tes sistemas electrónicos:
■ Control continuo de la amortigua‐ ción.
■ Control del pedal del acelerador.
■ Control de la dirección.
■ Control electrónico de estabilidad (ESC).■ Sistema antibloqueo de frenos (ABS) con control de frenado en
curvas (CBC).
■ Cambio automático.
Modo Sport
Los ajustes de los sistemas se adap‐ tan para un estilo de conducción más
deportivo.
■ La amortiguación se endurece para
ofrecer un mejor contacto con la
calzada.
■ El motor responde más rápida‐ mente al pedal del acelerador.
■ Se reduce la asistencia a la direc‐ ción.
■ Con cambio automático, los cam‐ bios de marcha se producen más
tarde.
■ Con el modo SPORT activado, la iluminación de los instrumentos
principales cambia de blanco a
rojo.
Modo TOUR
Los ajustes de los sistemas se adap‐ tan para un estilo de conducción más
confortable.

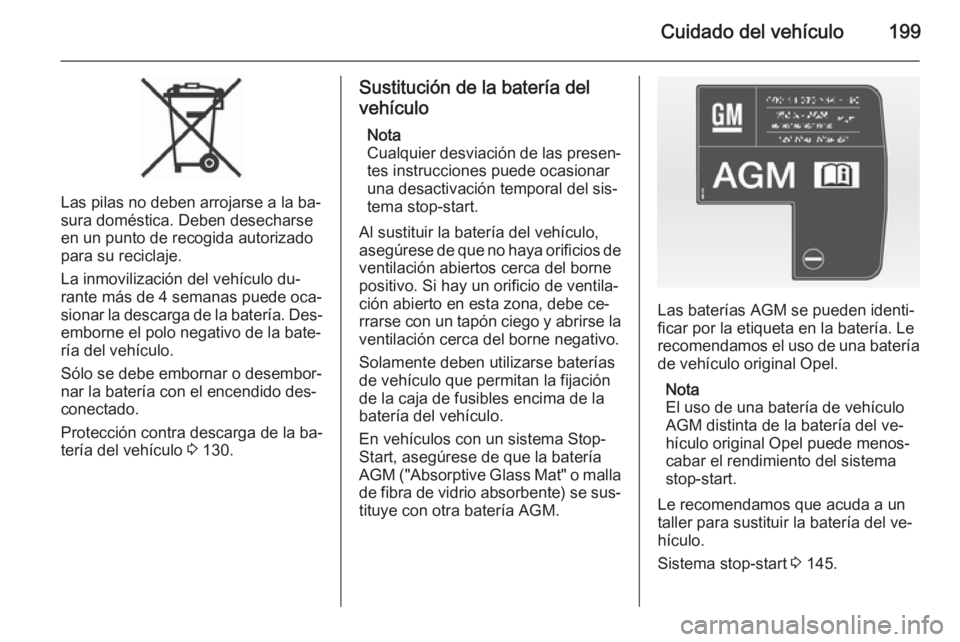

Cuidado del vehículo199
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de 4 semanas puede oca‐
sionar la descarga de la batería. Des‐ emborne el polo negativo de la bate‐
ría del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 130.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de ventilación abiertos cerca del bornepositivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con un sistema Stop-
Start, asegúrese de que la batería
AGM ("Absorptive Glass Mat" o malla
de fibra de vidrio absorbente) se sus‐ tituye con otra batería AGM.
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 145.

212Cuidado del vehículo
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–N.ºCircuito15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-StopN.ºCircuito29Freno de estacionamiento eléc‐
trico30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)

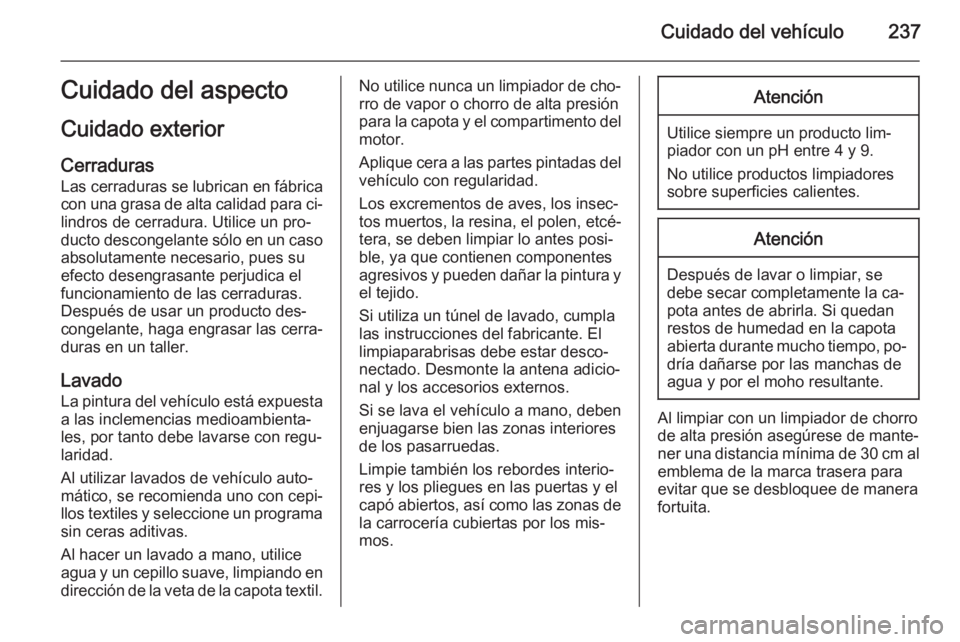

Cuidado del vehículo237Cuidado del aspecto
Cuidado exterior
Cerraduras Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐ ducto descongelante sólo en un caso absolutamente necesario, pues suefecto desengrasante perjudica elfuncionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado La pintura del vehículo está expuestaa las inclemencias medioambienta‐
les, por tanto debe lavarse con regu‐ laridad.
Al utilizar lavados de vehículo auto‐ mático, se recomienda uno con cepi‐
llos textiles y seleccione un programa
sin ceras aditivas.
Al hacer un lavado a mano, utilice
agua y un cepillo suave, limpiando en dirección de la veta de la capota textil.No utilice nunca un limpiador de cho‐ rro de vapor o chorro de alta presión
para la capota y el compartimento del motor.
Aplique cera a las partes pintadas del
vehículo con regularidad.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etcé‐
tera, se deben limpiar lo antes posi‐
ble, ya que contienen componentes
agresivos y pueden dañar la pintura y el tejido.
Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. El
limpiaparabrisas debe estar desco‐
nectado. Desmonte la antena adicio‐
nal y los accesorios externos.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Atención
Después de lavar o limpiar, se
debe secar completamente la ca‐
pota antes de abrirla. Si quedan
restos de humedad en la capota
abierta durante mucho tiempo, po‐ dría dañarse por las manchas de
agua y por el moho resultante.
Al limpiar con un limpiador de chorro
de alta presión asegúrese de mante‐
ner una distancia mínima de 30 cm al
emblema de la marca trasera para
evitar que se desbloquee de manera
fortuita.

242Servicio y mantenimiento
daños en el motor a largo plazo en
determinadas condiciones de funcio‐
namiento.
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 245.
Aditivos adicionales para el aceite de
motor
El uso de aditivos para el aceite de
motor podría causar daños y anular la garantía.
Grados de viscosidad del aceite de
motor
El grado de viscosidad SAE informa
sobre la fluidez del aceite.
El aceite multigrado se identifica me‐
diante dos cifras, p. ej., SAE 5W-30.
La primera cifra, seguida por una W,
indica la viscosidad a bajas tempera‐ turas y la segunda cifra indica la vis‐
cosidad a altas temperaturas.
Seleccione el grado de viscosidad
apropiado en función de la tempera‐
tura ambiente mínima 3 245.Todos los grados de viscosidad reco‐
mendados son adecuados para tem‐
peraturas ambiente altas.
Refrigerante y anticongelante
Utilice sólo refrigerante de larga du‐
ración (LLC) biodegradable homolo‐
gado para el vehículo. Recurra a un
taller.
El sistema viene de fábrica lleno de
refrigerante diseñado para proteger contra la corrosión y la congelación
hasta unos -28 °C . En los países del
Norte con temperaturas muy bajas, el
refrigerante de fábrica protege hasta
unos -37 °C. Esta concentración
debe mantenerse durante todo el
año. El uso de aditivos para el refri‐
gerante, destinados a ofrecer protec‐ ción adicional contra la corrosión o asellar fugas menores, puede causar
problemas de funcionamiento. El fa‐
bricante no se hace responsable de
las consecuencias del uso de aditivos
para el refrigerante.Líquido de frenos y embrague
Utilice sólo líquido de frenos de alto
rendimiento homologado para su ve‐
hículo, acuda a un taller.
Con el tiempo, el líquido de frenos
absorbe humedad que reduce la efi‐ cacia del sistema de frenos. Por eso
se debe sustituir el líquido de frenos en el intervalo especificado.
El líquido de frenos debe guardarse en un envase cerrado para evitar laabsorción de agua.
Asegúrese de que el líquido de frenos no se contamine.

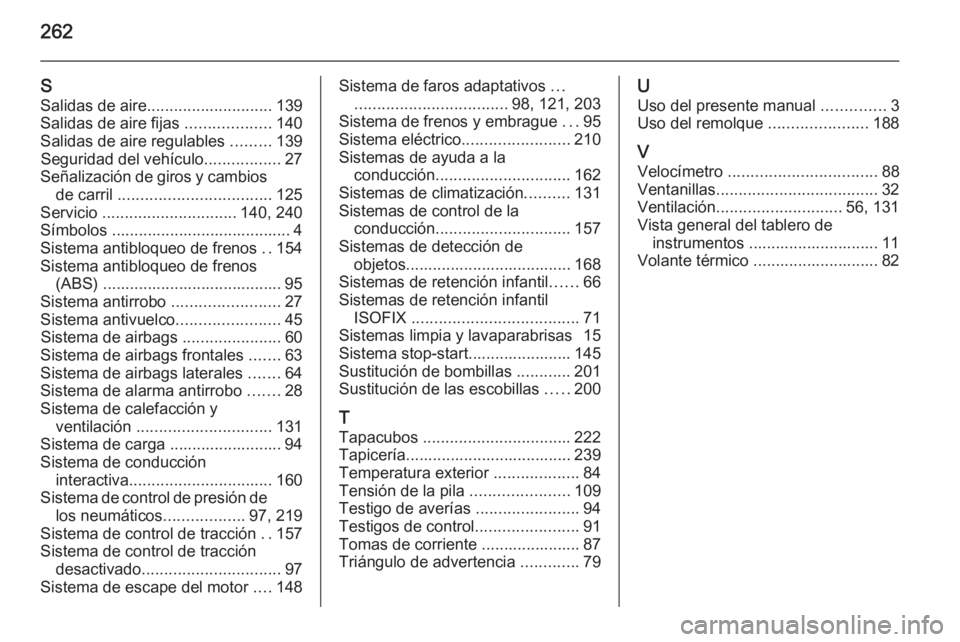

262
SSalidas de aire ............................ 139
Salidas de aire fijas ...................140
Salidas de aire regulables .........139
Seguridad del vehículo .................27
Señalización de giros y cambios de carril .................................. 125
Servicio .............................. 140, 240
Símbolos ........................................ 4
Sistema antibloqueo de frenos ..154
Sistema antibloqueo de frenos (ABS) ........................................ 95
Sistema antirrobo ........................27
Sistema antivuelco .......................45
Sistema de airbags ......................60
Sistema de airbags frontales .......63
Sistema de airbags laterales .......64
Sistema de alarma antirrobo .......28
Sistema de calefacción y ventilación .............................. 131
Sistema de carga ......................... 94
Sistema de conducción interactiva ................................ 160
Sistema de control de presión de los neumáticos ..................97, 219
Sistema de control de tracción ..157
Sistema de control de tracción desactivado ............................... 97
Sistema de escape del motor ....148Sistema de faros adaptativos ...
.................................. 98, 121, 203
Sistema de frenos y embrague ...95
Sistema eléctrico ........................210
Sistemas de ayuda a la conducción .............................. 162
Sistemas de climatización ..........131
Sistemas de control de la conducción .............................. 157
Sistemas de detección de objetos..................................... 168
Sistemas de retención infantil ......66
Sistemas de retención infantil ISOFIX ..................................... 71
Sistemas limpia y lavaparabrisas 15
Sistema stop-start....................... 145
Sustitución de bombillas ............201
Sustitución de las escobillas .....200
T
Tapacubos ................................. 222
Tapicería..................................... 239
Temperatura exterior ...................84
Tensión de la pila ......................109
Testigo de averías .......................94
Testigos de control .......................91
Tomas de corriente ...................... 87
Triángulo de advertencia .............79U
Uso del presente manual ..............3
Uso del remolque ......................188
V Velocímetro ................................. 88
Ventanillas .................................... 32
Ventilación ............................ 56, 131
Vista general del tablero de instrumentos ............................. 11
Volante térmico ............................ 82
