Îngrijirea autovehiculului229
1. Desfaceţi capacele de piuliţă aleroţii cu o şurubelniţă şi
îndepărtaţi-le. Scoateţi capacul
roţii folosind cârligul din trusa de
scule. Trusa de scule a
autovehiculului 3 218.
Jantele din aliaj uşor: Desfaceţi capacele de piuliţă ale roţii cu o
şurubelniţă şi îndepărtaţi-le.
Pentru a proteja janta, folosiţi o
lavetă moale între şurubelniţă şi
janta din aliaj.Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul
extractorului 3 218 în degajarea
din emblema mărcii.2. Instalaţi cheia de roată asigurându-vă că este fixată bine
şi slăbiţi fiecare piuliţă a roţii cu
câte o jumătate de tură.

230Îngrijirea autovehiculului
3. Asiguraţi-vă că poziţionareacricului s-a făcut corect în punctulde ridicare adecvat.
4. Reglaţi cricul la înălţimea necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia până
când roata se ridică de la sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 231.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul.
9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă de ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Depozitaţi roata înlocuită 3 231 şi
sculele autovehiculului 3 218.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.

Îngrijirea autovehiculului231
Poziţia de ridicare pentru pentruplatforma elevatorului
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţionaţi braţul din faţă al platformei elevatorului la nivelul podelei
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel naţional.
Roata de rezervă este prevăzută cu
jantă din tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Scoaterea roţii de rezervă şi
depozitarea roţii avariate în
portbagaj
Roata de rezervă se găseşte în
spaţiul pentru roata de rezervă, sub
podeaua portbagajului.
Spaţiul pentru roata de rezervă nu
este proiectat pentru alte dimensiuni
ale roţii decât cele ale roţii de rezervă.
Pentru scoatere: 1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului prin
împingerea zonei cu buclă în sus
şi înspre interior 3 75.

232Îngrijirea autovehiculului
2. Scoateţi podeaua.
3. Roata de rezervă este fixată cu opiuliţă-fluture în spaţiul destinat
roţii de rezervă. Deşurubaţi
piuliţa, scoateţi conul şi scoateţi
roata.
Cutia şi sacul cu trusa de scule se
află sub roata de rezervă.
4. Schimbaţi roata avariată 3 228 şi
depozitaţi sculele înapoi în trusă
şi în sac. Scoateţi banda de la
cutie şi aşezaţi-o în lateral.
5. Fixaţi trusa de scule prin rotirea piuliţei-fluture folosind conul.
Aşezaţi sacul în spaţiul pentru
roata de rezervă.
6. Depozitaţi roata avariată cu faţa exterioară în sus în spaţiul
dedicat.
7. Treceţi capătul cu buclă al benzii prin inelul de amarare din spate
stânga.
8. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.

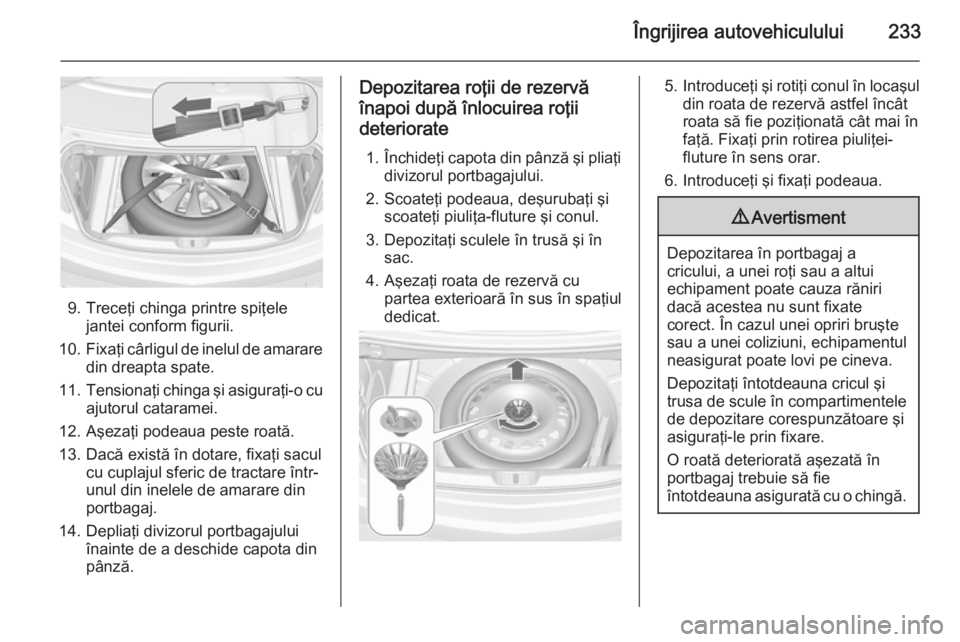

Îngrijirea autovehiculului233
9. Treceţi chinga printre spiţelejantei conform figurii.
10. Fixaţi cârligul de inelul de amarare
din dreapta spate.
11. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
12. Aşezaţi podeaua peste roată.
13. Dacă există în dotare, fixaţi sacul cu cuplajul sferic de tractare într-
unul din inelele de amarare din
portbagaj.
14. Depliaţi divizorul portbagajului înainte de a deschide capota din
pânză.
Depozitarea roţii de rezervă
înapoi după înlocuirea roţii
deteriorate
1. Închideţi capota din pânză şi pliaţi
divizorul portbagajului.
2. Scoateţi podeaua, deşurubaţi şi scoateţi piuliţa-fluture şi conul.
3. Depozitaţi sculele în trusă şi în sac.
4. Aşezaţi roata de rezervă cu partea exterioară în sus în spaţiul
dedicat.5. Introduceţi şi rotiţi conul în locaşul
din roata de rezervă astfel încât
roata să fie poziţionată cât mai în
faţă. Fixaţi prin rotirea piuliţei-
fluture în sens orar.
6. Introduceţi şi fixaţi podeaua.9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi întotdeauna cricul şi
trusa de scule în compartimentele de depozitare corespunzătoare şi
asiguraţi-le prin fixare.
O roată deteriorată aşezată în
portbagaj trebuie să fie
întotdeauna asigurată cu o chingă.

234Îngrijirea autovehiculului
Roata de rezervă de uz
temporarAtenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Se va monta numai o singură roată de rezervă de uz temporar. Nu depăşiţi
viteza de 80 km/h. Abordaţi virajele cu
viteză redusă. Nu se va folosi pentru
o perioadă mai lungă.
Dacă autovehiculul dv. va avea o
pană în spate în timpul remorcării
altui vehicul, montaţi roata de rezervă de uz temporar în faţă şi anvelopa
umflată în spate.
Lanţurile antiderapante 3 224.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
deplasare. Sensul de rotaţie este
indicat de un simbol (de ex. o
săgeată) pe flancul anvelopei.
La instalarea anvelopelor direcţionale în sensul eronat de rotaţie, se aplică
următoarele:
■ Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi cât mai curândposibil anvelopa defectă.
■ Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea
la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.

Îngrijirea autovehiculului235
■ Bateria nu va fi expusă niciodatăflăcărilor deschise sau scânteilor.
■ O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de
conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
■ În cursul manipulării bateriei, purtaţi
ochelari şi echipament de protecţie.
■ Utilizaţi o baterie donoare cu aceeaşi tensiune nominală (12 V).
Capacitatea nominală a acesteia
(Ah) nu trebuie să fie considerabil
mai mică decât cea a bateriei
descărcate.
■ Pentru conectare la altă baterie, utilizaţi cabluri cu cleme izolate şi
secţiune de minim 16 mm 2
(25 mm 2
pentru motoarele diesel).
■ Bateria descărcată nu se va deconecta de la autovehicul.
■ Opriţi toţi consumatorii electrici care nu sunt necesari.
■ Nu vă aplecaţi deasupra bateriei în
timpul pornirii asistate.■ Evitaţi contactul clemelor unui cablu cu ale celuilalt.
■ Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
■ Aplicaţi frâna de parcare, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
■ Deschideţi capacele de protecţie ale bornelor pozitive ale ambelor
baterii.Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna plus a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna plus a bateriei descărcate.
3. Conectaţi clema neagră la borna minus a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de ex. la blocul motor sau
la şuruburile de fixare ale
motorului. Realizaţi conexiunea
cât mai departe de bateria
descărcată, oricum, la cel puţin
60 cm.
Cablurile se vor aşeza în aşa fel încât să nu poată fi atinse de către
componentele în mişcare din
compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi celălalt motor. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.

236Îngrijirea autovehiculului
3. Motoarele ambelor autovehiculevor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.
4. Porniţi consumatorii electrici (de ex. farurile sau încălzirea
lunetei) autovehiculului pornit
asistat.
5. Cablurile trebuie deconectate în ordine inversă faţă de conectare.Tractarea
Tractarea autovehiculului
Introduceţi o şurubelniţă în fanta din
partea inferioară a capacului.
Decuplaţi capacul deplasând cu grijă şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 218.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la
cârligul de tractare.
Cârligul de tractare trebuie folosit
numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi a permite
funcţionarea lămpilor de frână, a
claxonului şi a ştergătoarelor de
parbriz.
Transmisia în poziţia neutră.

Îngrijirea autovehiculului237Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Când capota din pânză este închisă,
se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor
de eşapament de la autovehiculul
tractor.
Autovehiculele cu transmisie
automată: Autovehiculul trebuie
tractat cu faţa în sensul de mers, cu
maxim 80 km/h şi nu mai mult de
100 km. În toate celelalte cazuri şi
când transmisia este defectă, puntea
faţă trebuie ridicată de pe sol.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare în sens orar.
Introduceţi capacul în partea
superioară şi blocaţi-l în jos.
Tractarea altui autovehicul
Introduceţi o şurubelniţă în fanta din
curbura inferioară a capacului.
Decuplaţi capacul deplasând cu grijă
şurubelniţa în jos.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 218.
Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Inelul de amarare aflat sub
autovehicul în partea din spate nu se
utilizează pentru tractare.
Ataşaţi cablul de tractare – sau, şi mai bine, bara de tractare – la cârligul de
tractare.
Cârligul de tractare va fi folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.

238Îngrijirea autovehicululuiAtenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
După tractare, deşurubaţi cârligul de
tractare în sens orar.
Introduceţi capacul în partea
superioară şi blocaţi-l în jos.
Îngrijirea aspectului
Întreţinerea exterioară Încuietorile
Încuietorile sunt gresate din fabricaţie
cu vaselină specială de înaltă calitate. Utilizaţi un agent de degivrare numai
când este abosolut necesar,
deoarece acesta îndepărtează
vaselina şi afectează funcţionarea
încuietorii. După utilizarea soluţiei de
degivrare, apelaţi la un atelier service
pentru gresarea încuietorilor.
Spălarea
Vopseaua autovehiculului este
expusă influenţelor mediului, prin
urmare, spălaţi periodic
autovehiculul.
Când utilizaţi o spălătorie automată,
alegeţi una cu perii textile şi selectaţi
un program fără aditivi pe bază de
ceară.
Dacă spălaţi autovehiculul manual,
utilizaţi apă curată şi o perie moale, curăţând în direcţia granulaţiei
capotei textile.Nu utilizaţi instalaţii de curăţare cu jet de abur sau cu jet de mare presiune
pentru capota din pânză şi
compartimentul motor.
Ceruiţi periodic componentele
vopsite ale autovehiculului.
Excrementele de păsări, resturile de
insecte, răşinile, polenul trebuie
curăţate imediat deoarece conţin
constituenţi agresivi ce pot deteriora
vopseaua şi materialul textil.
Dacă utilizaţi o spălătorie auto,
respectaţi instrucţiunile furnizate de
fabricantul instalaţiei. Ştergătorul de
parbriz trebuie dezactivat. Demontaţi
antena suplimentară şi accesoriile
exterioare.
Dacă spălaţi vehiculul manual,
asiguraţi-vă că interiorul
contraaripilor este clătit temeinic cu
apă.
Curăţaţi marginile şi muchiile
portierelor şi capotei/ hayonului,
precum şi zonele acoperite la
închiderea acestora.
