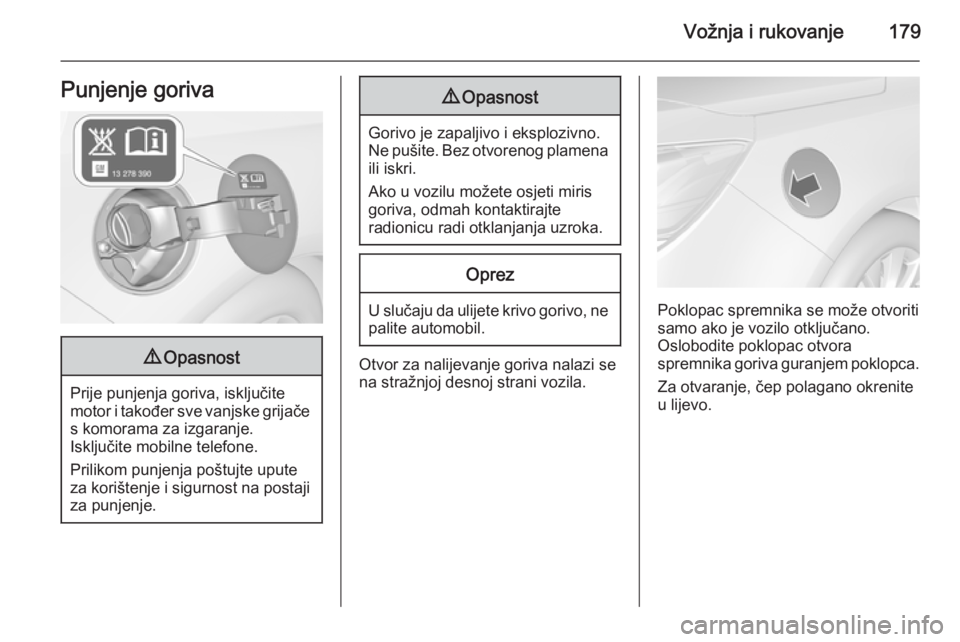

Vožnja i rukovanje179Punjenje goriva9Opasnost
Prije punjenja goriva, isključite
motor i također sve vanjske grijače s komorama za izgaranje.
Isključite mobilne telefone.
Prilikom punjenja poštujte upute za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za nalijevanje goriva nalazi se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Za otvaranje, čep polagano okrenite
u lijevo.

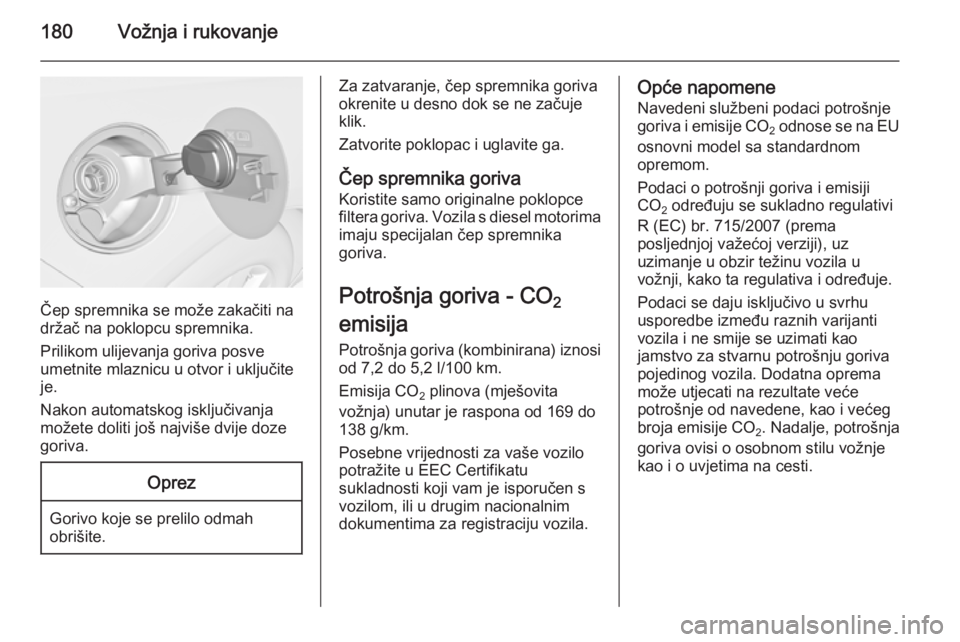

180Vožnja i rukovanje
Čep spremnika se može zakačiti na
držač na poklopcu spremnika.
Prilikom ulijevanja goriva posve
umetnite mlaznicu u otvor i uključite
je.
Nakon automatskog isključivanja
možete doliti još najviše dvije doze
goriva.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Za zatvaranje, čep spremnika goriva
okrenite u desno dok se ne začuje
klik.
Zatvorite poklopac i uglavite ga.
Čep spremnika goriva
Koristite samo originalne poklopce
filtera goriva. Vozila s diesel motorima imaju specijalan čep spremnika
goriva.
Potrošnja goriva - CO 2
emisija
Potrošnja goriva (kombinirana) iznosi od 7,2 do 5,2 l/100 km.
Emisija CO 2 plinova (mješovita
vožnja) unutar je raspona od 169 do
138 g/km.
Posebne vrijednosti za vaše vozilo
potražite u EEC Certifikatu
sukladnosti koji vam je isporučen s
vozilom, ili u drugim nacionalnim
dokumentima za registraciju vozila.Opće napomene
Navedeni službeni podaci potrošnje
goriva i emisije CO
2 odnose se na EU
osnovni model sa standardnom
opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određuju se sukladno regulativi
R (EC) br. 715/2007 (prema
posljednjoj važećoj verziji), uz
uzimanje u obzir težinu vozila u
vožnji, kako ta regulativa i određuje.
Podaci se daju isključivo u svrhu
usporedbe između raznih varijanti
vozila i ne smije se uzimati kao
jamstvo za stvarnu potrošnju goriva
pojedinog vozila. Dodatna oprema
može utjecati na rezultate veće
potrošnje od navedene, kao i većeg
broja emisije CO 2. Nadalje, potrošnja
goriva ovisi o osobnom stilu vožnje kao i o uvjetima na cesti.

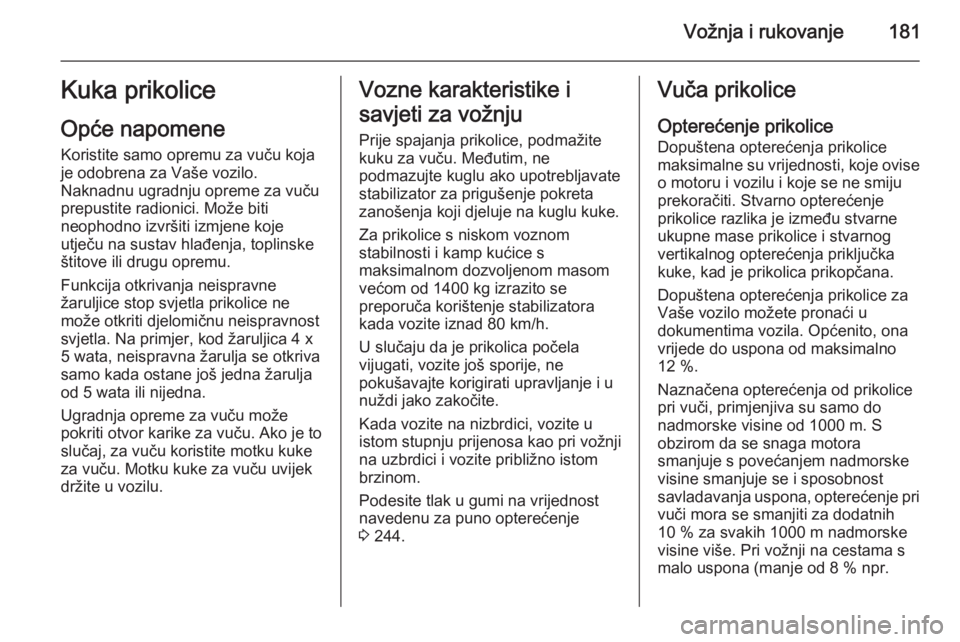

Vožnja i rukovanje181Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost svjetla. Na primjer, kod žaruljica 4 x
5 wata, neispravna žarulja se otkriva
samo kada ostane još jedna žarulja
od 5 wata ili nijedna.
Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču. Motku kuke za vuču uvijek držite u vozilu.Vozne karakteristike i
savjeti za vožnju
Prije spajanja prikolice, podmažite kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Za prikolice s niskom voznom
stabilnosti i kamp kućice s
maksimalnom dozvoljenom masom
većom od 1400 kg izrazito se
preporuča korištenje stabilizatora
kada vozite iznad 80 km/h.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 244.Vuča prikolice
Opterećenje prikolice Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12 %.
Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske
visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10 % za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8 % npr.

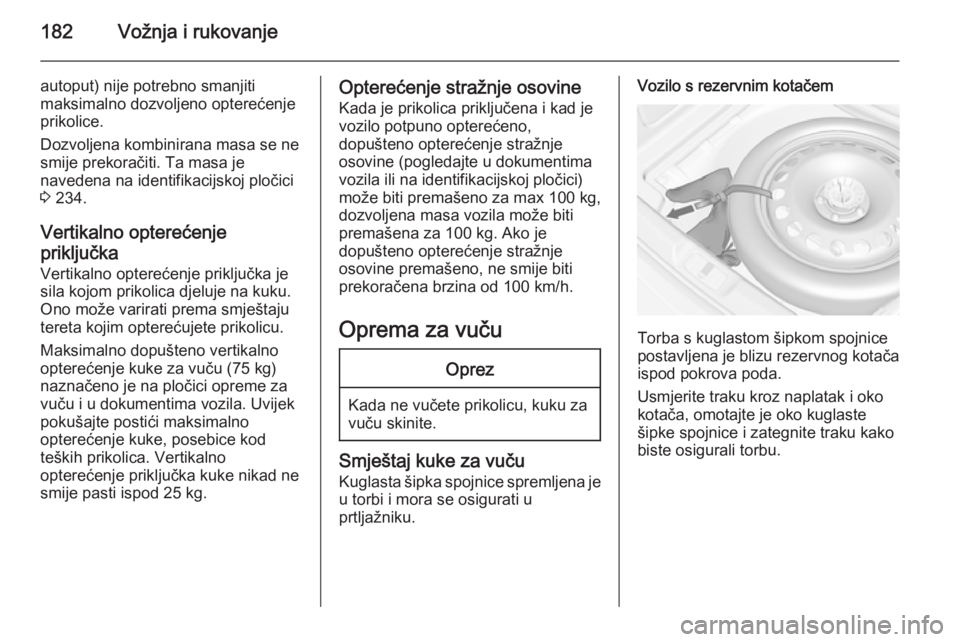

182Vožnja i rukovanje
autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 234.
Vertikalno opterećenje
priključka
Vertikalno opterećenje priključka je sila kojom prikolica djeluje na kuku. Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču (75 kg)
naznačeno je na pločici opreme za
vuču i u dokumentima vozila. Uvijek pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikad ne
smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za max 100 kg,
dozvoljena masa vozila može biti
premašena za 100 kg. Ako je
dopušteno opterećenje stražnje
osovine premašeno, ne smije biti
prekoračena brzina od 100 km/h.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Smještaj kuke za vuču
Kuglasta šipka spojnice spremljena je u torbi i mora se osigurati u
prtljažniku.
Vozilo s rezervnim kotačem
Torba s kuglastom šipkom spojnice
postavljena je blizu rezervnog kotača ispod pokrova poda.
Usmjerite traku kroz naplatak i oko
kotača, omotajte je oko kuglaste šipke spojnice i zategnite traku kako
biste osigurali torbu.

Vožnja i rukovanje183

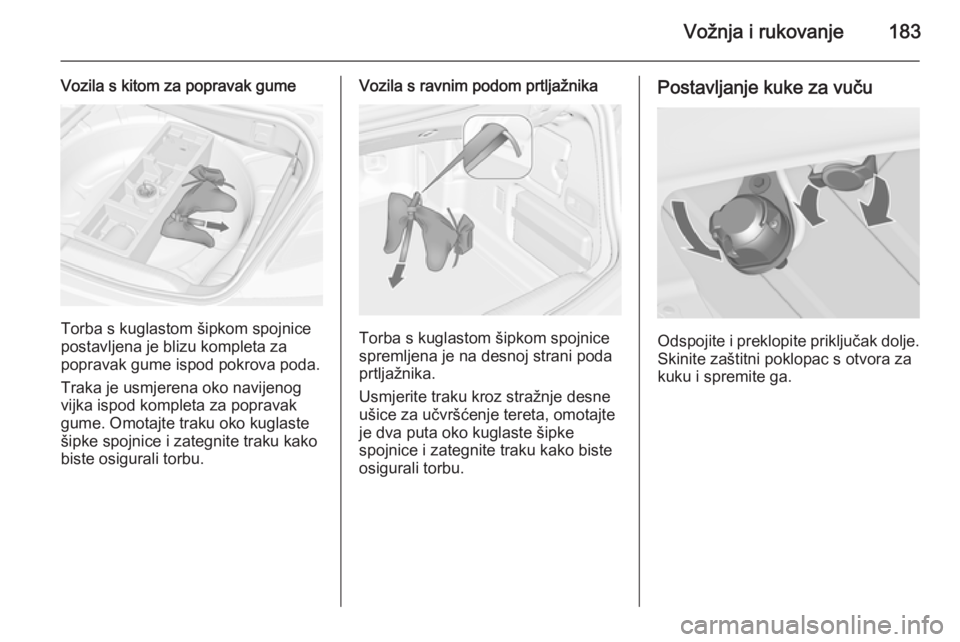

Vozila s kitom za popravak gume
Torba s kuglastom šipkom spojnice
postavljena je blizu kompleta za
popravak gume ispod pokrova poda.
Traka je usmjerena oko navijenog
vijka ispod kompleta za popravak
gume. Omotajte traku oko kuglaste
šipke spojnice i zategnite traku kako
biste osigurali torbu.
Vozila s ravnim podom prtljažnika
Torba s kuglastom šipkom spojnice
spremljena je na desnoj strani poda prtljažnika.
Usmjerite traku kroz stražnje desne
ušice za učvršćenje tereta, omotajte
je dva puta oko kuglaste šipke
spojnice i zategnite traku kako biste
osigurali torbu.
Postavljanje kuke za vuču
Odspojite i preklopite priključak dolje. Skinite zaštitni poklopac s otvora za
kuku i spremite ga.

184Vožnja i rukovanje

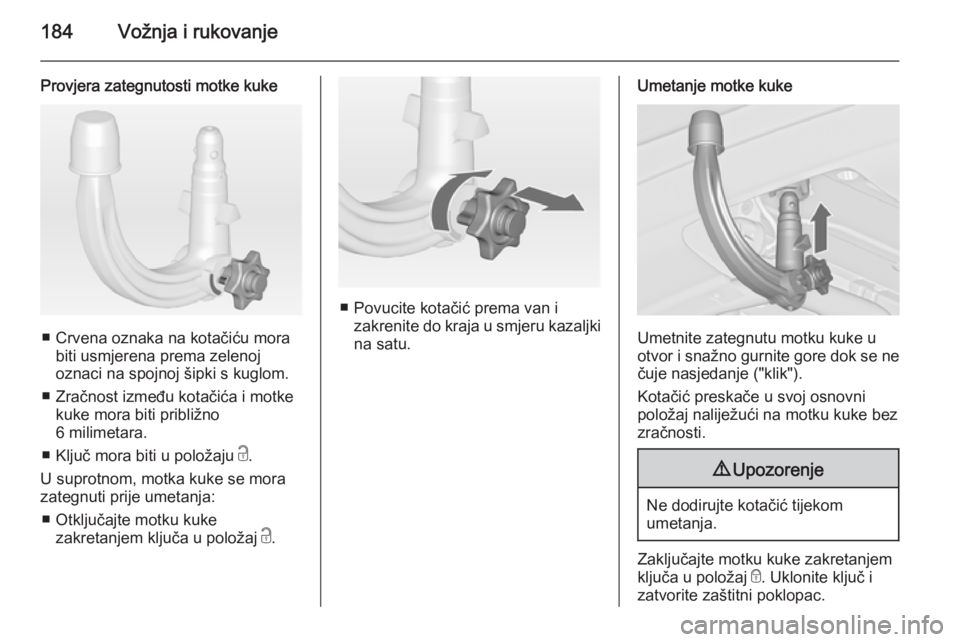

Provjera zategnutosti motke kuke
■ Crvena oznaka na kotačiću morabiti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Zračnost između kotačića i motke kuke mora biti približno
6 milimetara.
■ Ključ mora biti u položaju c.
U suprotnom, motka kuke se mora zategnuti prije umetanja:
■ Otključajte motku kuke zakretanjem ključa u položaj c.
■ Povucite kotačić prema van i
zakrenite do kraja u smjeru kazaljkina satu.
Umetanje motke kuke
Umetnite zategnutu motku kuke u
otvor i snažno gurnite gore dok se ne čuje nasjedanje ("klik").
Kotačić preskače u svoj osnovni
položaj naliježući na motku kuke bez zračnosti.
9 Upozorenje
Ne dodirujte kotačić tijekom
umetanja.
Zaključajte motku kuke zakretanjem
ključa u položaj e. Uklonite ključ i
zatvorite zaštitni poklopac.

Vožnja i rukovanje185
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Provjerite da li je motka kuke pravilno
postavljena
■ Zelena oznaka na kotačiću mora biti usmjerena prema zelenoj
oznaci na spojnoj šipki s kuglom.
■ Između zakretne ručke i motke kuke ne smije biti zračnosti.
■ Motka kuke mora biti učvršćena uotvoru.
■ Motka kuke mora biti zaključana i ključ izvađen.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne postavi pravilno, zatražite
pomoć radionice.
Demontaža kuke za vuču
Otvorite zaštitni poklopac i zakrenite
ključ u položaj c za otključavanje
motke kuke.
Povucite zakretnu ručku prema van i zakrenite do kraja u smjeru kazaljki
na satu. Izvucite motku kuke prema
dolje.
Umetnite čep u otvor. Preklopite priključak.
Spremite i osigurajte kuglastu šipku
spojnice kako je navedeno iznad.

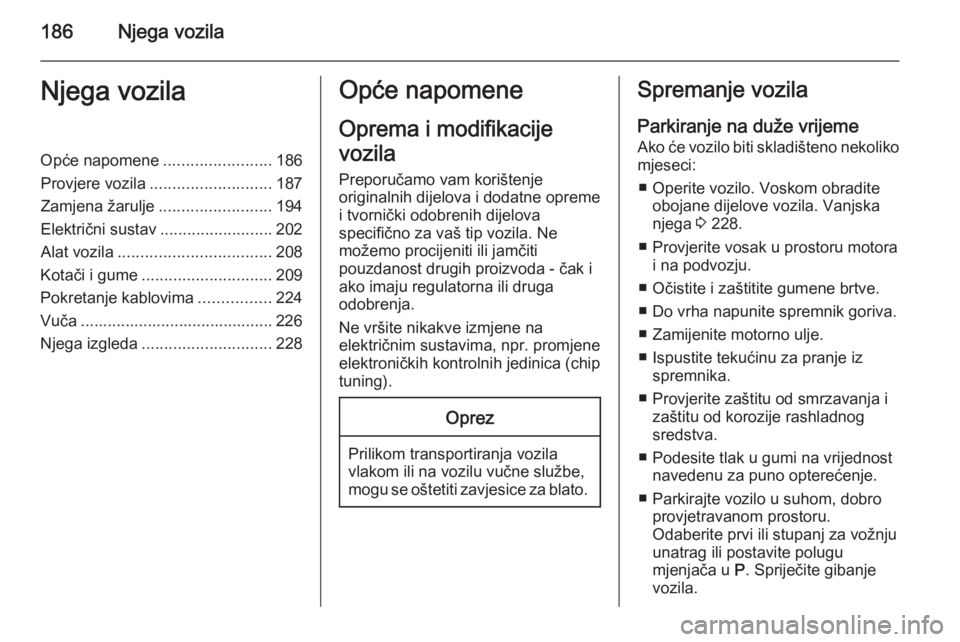

186Njega vozilaNjega vozilaOpće napomene........................186
Provjere vozila ........................... 187
Zamjena žarulje .........................194
Električni sustav .........................202
Alat vozila .................................. 208
Kotači i gume ............................. 209
Pokretanje kablovima ................224
Vuča ........................................... 226
Njega izgleda ............................. 228Opće napomene
Oprema i modifikacije
vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve izmjene na
električnim sustavima, npr. promjene
elektroničkih kontrolnih jedinica (chip
tuning).Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će vozilo biti skladišteno nekoliko
mjeseci:
■ Operite vozilo. Voskom obradite obojane dijelove vozila. Vanjskanjega 3 228.
■ Provjerite vosak u prostoru motora i na podvozju.
■ Očistite i zaštitite gumene brtve. ■ Do vrha napunite spremnik goriva.
■ Zamijenite motorno ulje.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite zaštitu od smrzavanja i zaštitu od korozije rashladnog
sredstva.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za vožnju
unatrag ili postavite polugu
mjenjača u P. Spriječite gibanje
vozila.

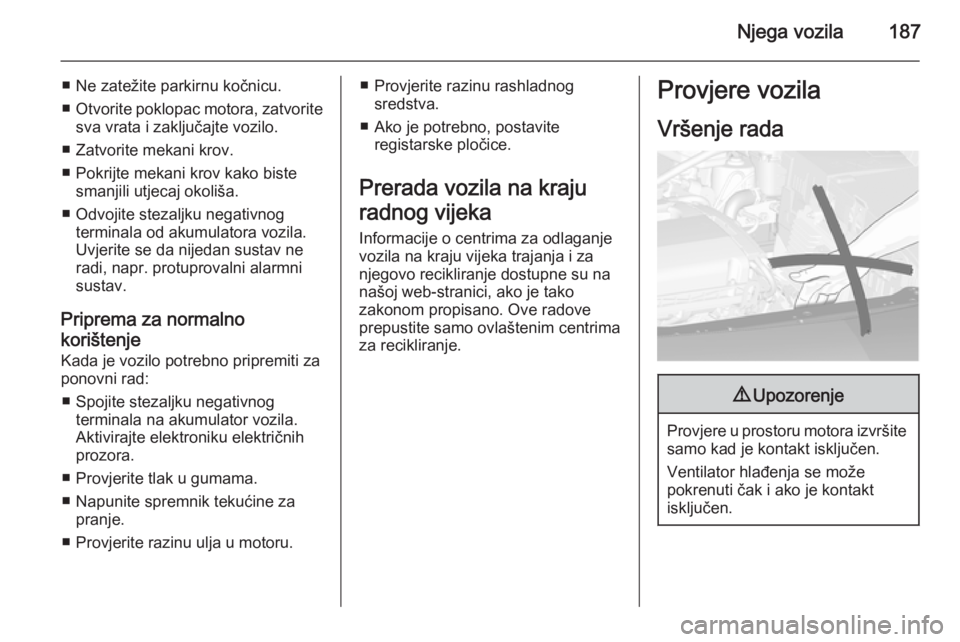

Njega vozila187
■ Ne zatežite parkirnu kočnicu.
■ Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Zatvorite mekani krov.
■ Pokrijte mekani krov kako biste smanjili utjecaj okoliša.
■ Odvojite stezaljku negativnog terminala od akumulatora vozila.Uvjerite se da nijedan sustav neradi, napr. protuprovalni alarmni
sustav.
Priprema za normalno
korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu ulja u motoru.■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.
Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za
njegovo recikliranje dostupne su na
našoj web-stranici, ako je tako
zakonom propisano. Ove radove prepustite samo ovlaštenim centrima
za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.

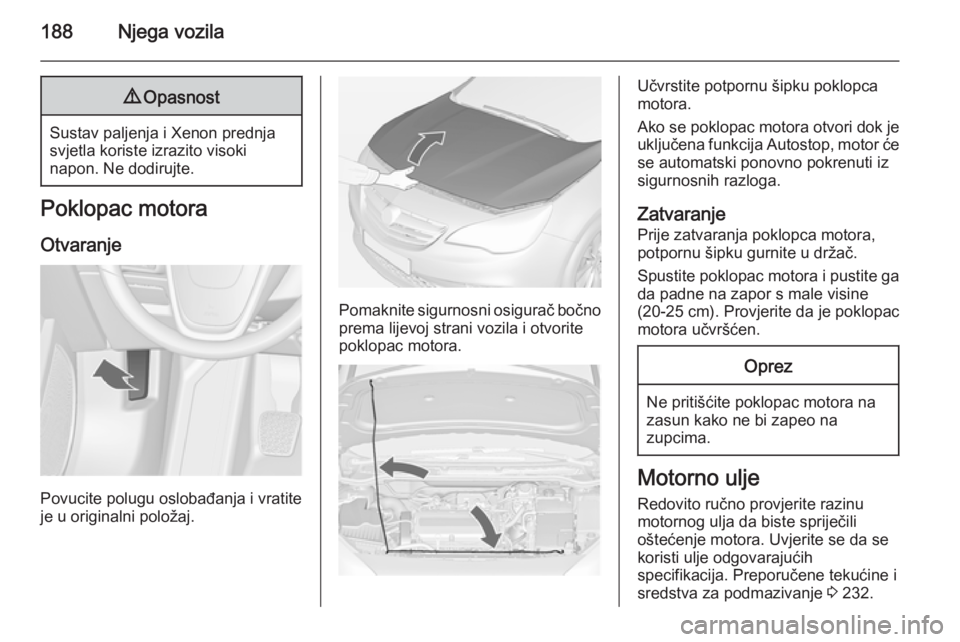

188Njega vozila9Opasnost
Sustav paljenja i Xenon prednja
svjetla koriste izrazito visoki
napon. Ne dodirujte.
Poklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Pomaknite sigurnosni osigurač bočno prema lijevoj strani vozila i otvorite
poklopac motora.
Učvrstite potpornu šipku poklopca
motora.
Ako se poklopac motora otvori dok je uključena funkcija Autostop, motor će
se automatski ponovno pokrenuti iz
sigurnosnih razloga.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite ga da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.Oprez
Ne pritišćite poklopac motora na
zasun kako ne bi zapeo na
zupcima.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora. Uvjerite se da se
koristi ulje odgovarajućih
specifikacija. Preporučene tekućine i sredstva za podmazivanje 3 232.
