OPEL CASCADA 2014 Priručnik za vlasnika (in Croatian)

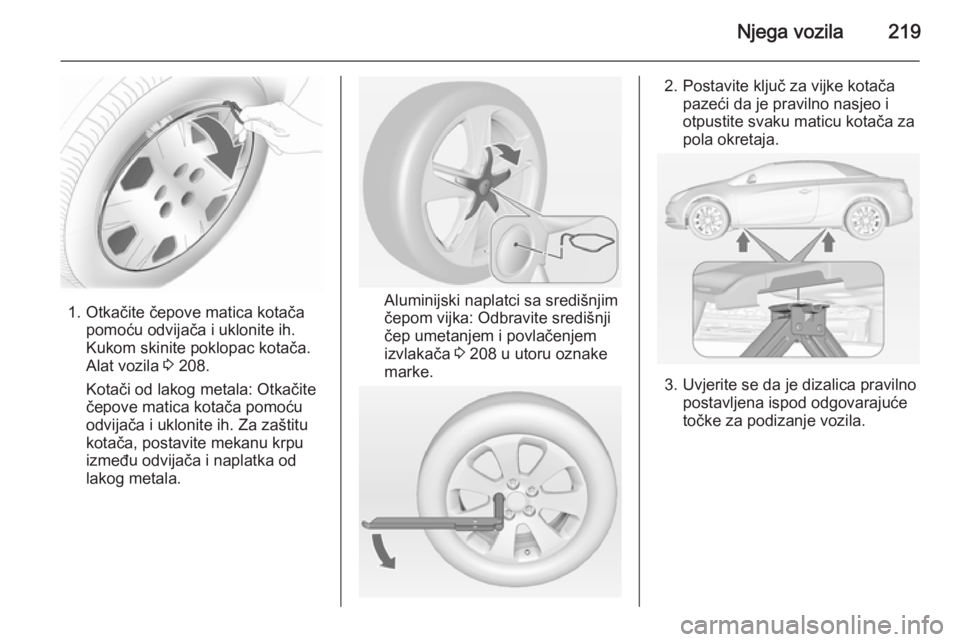

Njega vozila219
1. Otkačite čepove matica kotačapomoću odvijača i uklonite ih.
Kukom skinite poklopac kotača.
Alat vozila 3 208.
Kotači od lakog metala: Otkačite
čepove matica kotača pomoću
odvijača i uklonite ih. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.Aluminijski naplatci sa središnjim
čepom vijka: Odbravite središnji
čep umetanjem i povlačenjem
izvlakača 3 208 u utoru oznake
marke.
2. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
otpustite svaku maticu kotača za
pola okretaja.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.

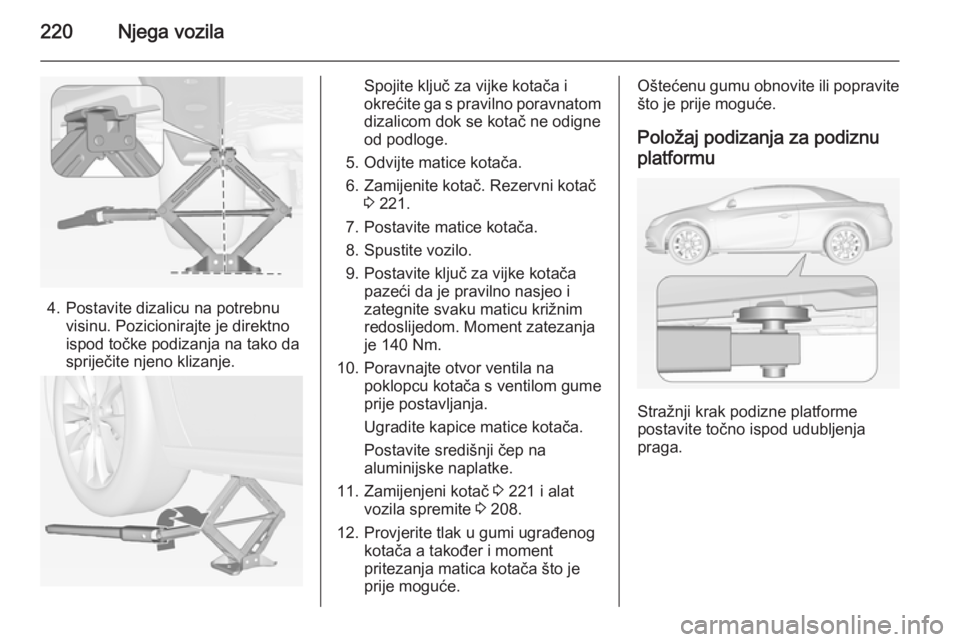

220Njega vozila
4. Postavite dizalicu na potrebnuvisinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 221.
7. Postavite matice kotača.
8. Spustite vozilo.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja
je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Zamijenjeni kotač 3 221 i alat
vozila spremite 3 208.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.Oštećenu gumu obnovite ili popravite
što je prije moguće.
Položaj podizanja za podiznu
platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.

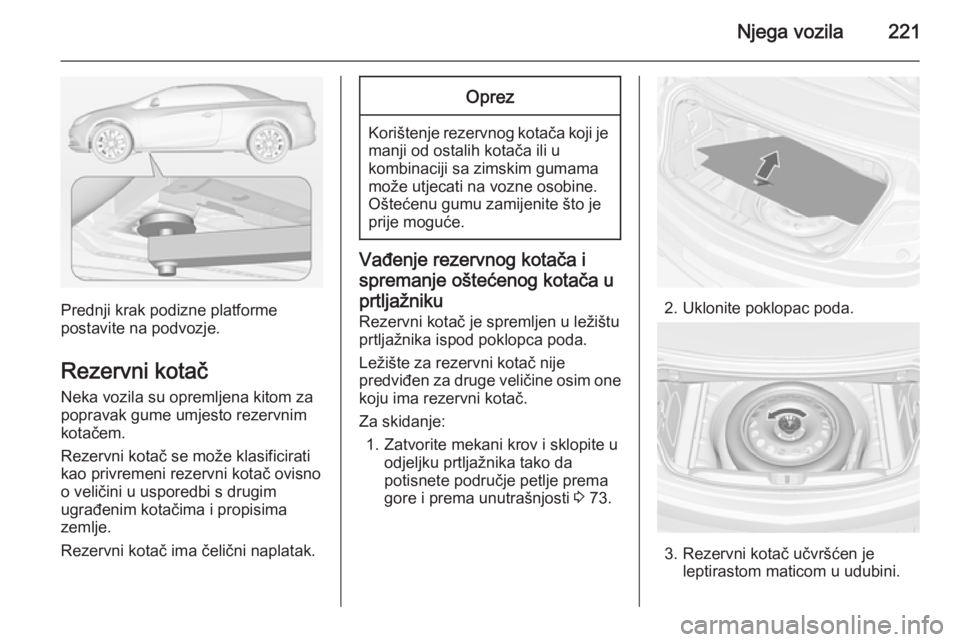

Njega vozila221
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Rezervni kotač se može klasificirati
kao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje.
Rezervni kotač ima čelični naplatak.
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Vađenje rezervnog kotača i
spremanje oštećenog kotača u
prtljažniku
Rezervni kotač je spremljen u ležištu prtljažnika ispod poklopca poda.
Ležište za rezervni kotač nije
predviđen za druge veličine osim one koju ima rezervni kotač.
Za skidanje: 1. Zatvorite mekani krov i sklopite u odjeljku prtljažnika tako da
potisnete područje petlje prema
gore i prema unutrašnjosti 3 73.
2. Uklonite poklopac poda.
3. Rezervni kotač učvršćen je
leptirastom maticom u udubini.

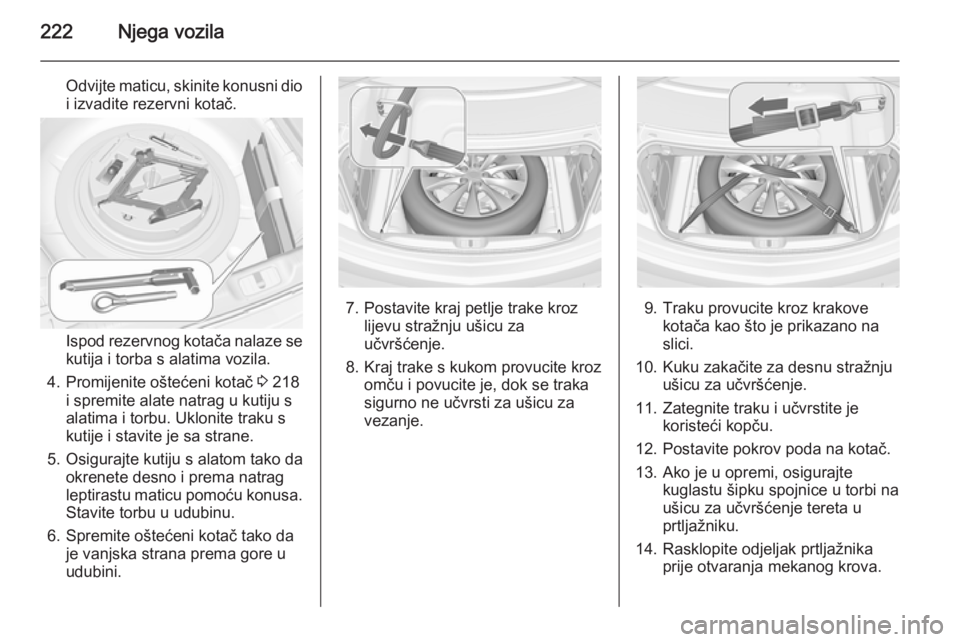

222Njega vozila
Odvijte maticu, skinite konusni dio
i izvadite rezervni kotač.
Ispod rezervnog kotača nalaze se
kutija i torba s alatima vozila.
4. Promijenite oštećeni kotač 3 218
i spremite alate natrag u kutiju s
alatima i torbu. Uklonite traku s
kutije i stavite je sa strane.
5. Osigurajte kutiju s alatom tako da okrenete desno i prema natrag
leptirastu maticu pomoću konusa. Stavite torbu u udubinu.
6. Spremite oštećeni kotač tako da je vanjska strana prema gore u
udubini.
7. Postavite kraj petlje trake kroz lijevu stražnju ušicu za
učvršćenje.
8. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.9. Traku provucite kroz krakove kotača kao što je prikazano naslici.
10. Kuku zakačite za desnu stražnju ušicu za učvršćenje.
11. Zategnite traku i učvrstite je koristeći kopču.
12. Postavite pokrov poda na kotač. 13. Ako je u opremi, osigurajte kuglastu šipku spojnice u torbi naušicu za učvršćenje tereta u
prtljažniku.
14. Rasklopite odjeljak prtljažnika prije otvaranja mekanog krova.

Njega vozila223

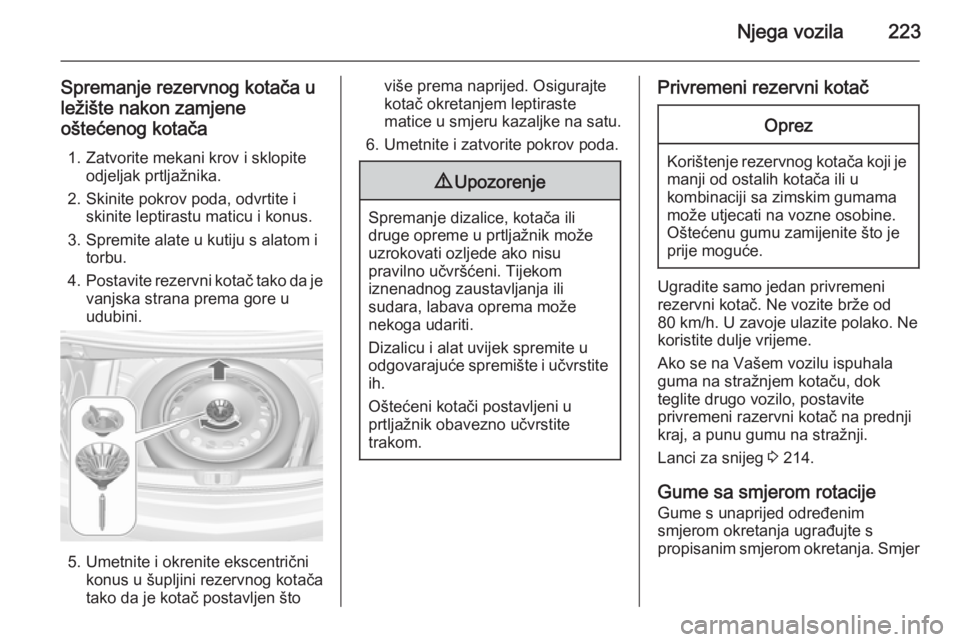

Spremanje rezervnog kotača u
ležište nakon zamjene
oštećenog kotača
1. Zatvorite mekani krov i sklopite odjeljak prtljažnika.
2. Skinite pokrov poda, odvrtite i skinite leptirastu maticu i konus.
3. Spremite alate u kutiju s alatom i torbu.
4. Postavite rezervni kotač tako da je
vanjska strana prema gore u
udubini.
5. Umetnite i okrenite ekscentrični konus u šupljini rezervnog kotača
tako da je kotač postavljen što
više prema naprijed. Osigurajte
kotač okretanjem leptiraste
matice u smjeru kazaljke na satu.
6. Umetnite i zatvorite pokrov poda.9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremite u
odgovarajuće spremište i učvrstite ih.
Oštećeni kotači postavljeni u
prtljažnik obavezno učvrstite
trakom.
Privremeni rezervni kotačOprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
Ako se na Vašem vozilu ispuhala guma na stražnjem kotaču, dok
teglite drugo vozilo, postavite
privremeni razervni kotač na prednji kraj, a punu gumu na stražnji.
Lanci za snijeg 3 214.
Gume sa smjerom rotacije
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer

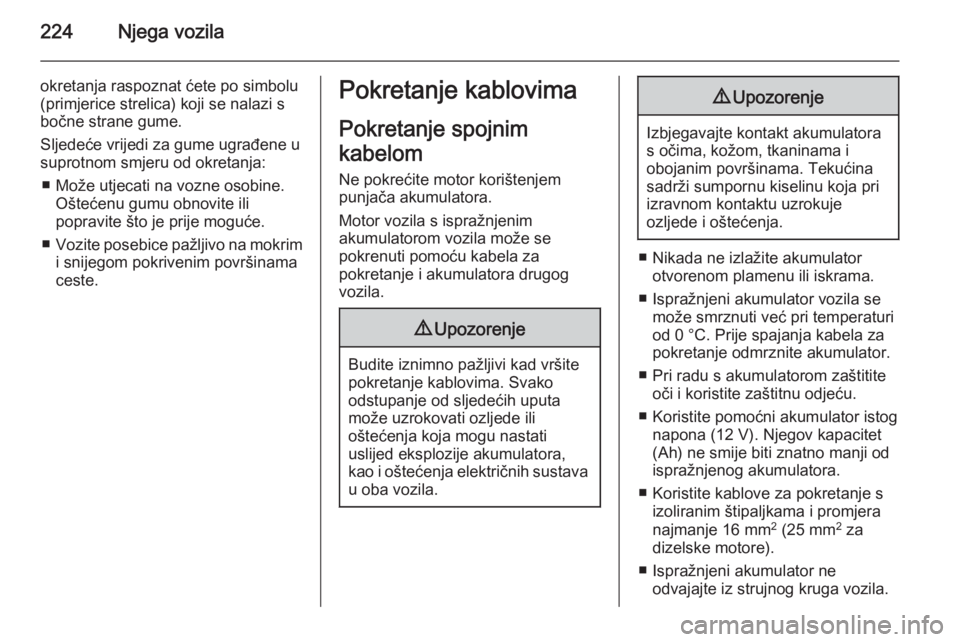

224Njega vozila
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
■ Može utjecati na vozne osobine. Oštećenu gumu obnovite ili
popravite što je prije moguće.
■ Vozite posebice pažljivo na mokrim
i snijegom pokrivenim površinama
ceste.Pokretanje kablovima
Pokretanje spojnim
kabelom Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
■ Nikada ne izlažite akumulator otvorenom plamenu ili iskrama.
■ Ispražnjeni akumulator vozila se može smrznuti već pri temperaturi
od 0 °C. Prije spajanja kabela za
pokretanje odmrznite akumulator.
■ Pri radu s akumulatorom zaštitite oči i koristite zaštitnu odjeću.
■ Koristite pomoćni akumulator istog napona (12 V). Njegov kapacitet
(Ah) ne smije biti znatno manji od
ispražnjenog akumulatora.
■ Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
dizelske motore).
■ Ispražnjeni akumulator ne odvajajte iz strujnog kruga vozila.

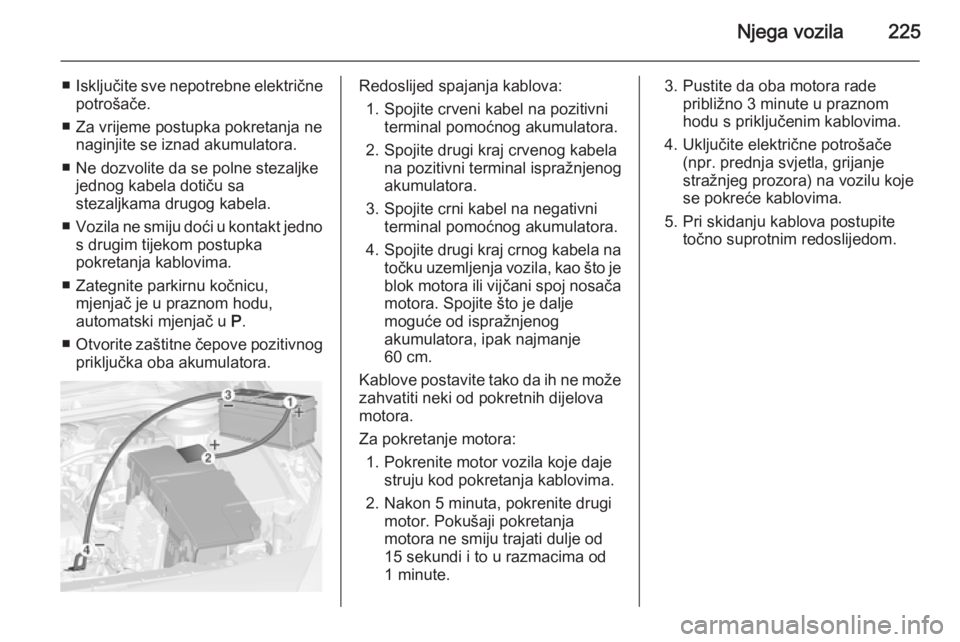

Njega vozila225
■Isključite sve nepotrebne električne
potrošače.
■ Za vrijeme postupka pokretanja ne naginjite se iznad akumulatora.
■ Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
■ Vozila ne smiju doći u kontakt jedno
s drugim tijekom postupka
pokretanja kablovima.
■ Zategnite parkirnu kočnicu, mjenjač je u praznom hodu,
automatski mjenjač u P.
■ Otvorite zaštitne čepove pozitivnog
priključka oba akumulatora.Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora, ipak najmanje 60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.3. Pustite da oba motora rade približno 3 minute u praznomhodu s priključenim kablovima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje
se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.

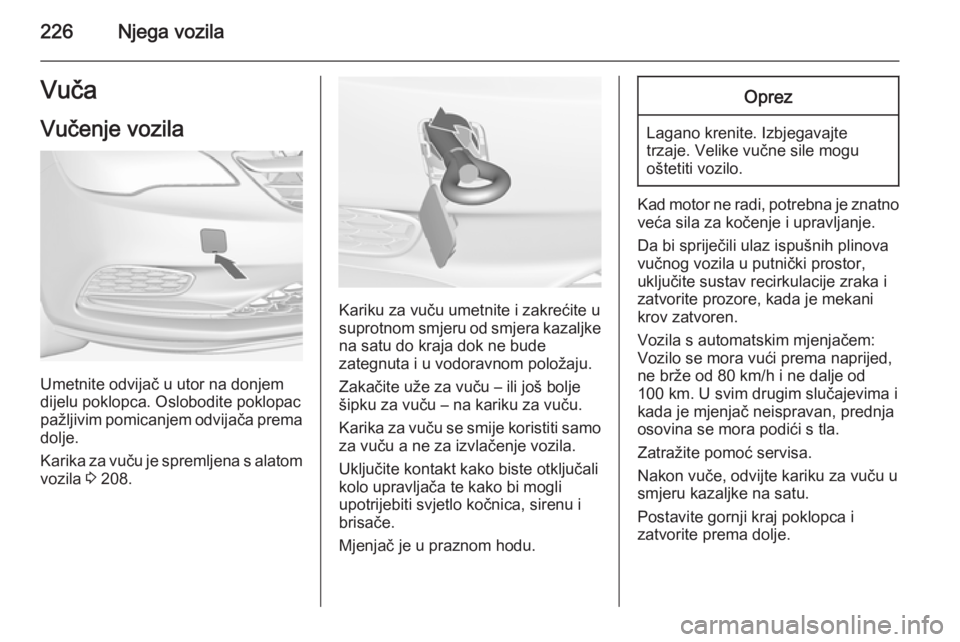

226Njega vozilaVučaVučenje vozila
Umetnite odvijač u utor na donjem
dijelu poklopca. Oslobodite poklopac pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 208.
Kariku za vuču umetnite i zakrećite u
suprotnom smjeru od smjera kazaljke
na satu do kraja dok ne bude
zategnuta i u vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i brisače.
Mjenjač je u praznom hodu.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore, kada je mekani
krov zatvoren.
Vozila s automatskim mjenjačem: Vozilo se mora vući prema naprijed, ne brže od 80 km/h i ne dalje od
100 km. U svim drugim slučajevima i
kada je mjenjač neispravan, prednja
osovina se mora podići s tla.
Zatražite pomoć servisa.
Nakon vuče, odvijte kariku za vuču u
smjeru kazaljke na satu.
Postavite gornji kraj poklopca i
zatvorite prema dolje.

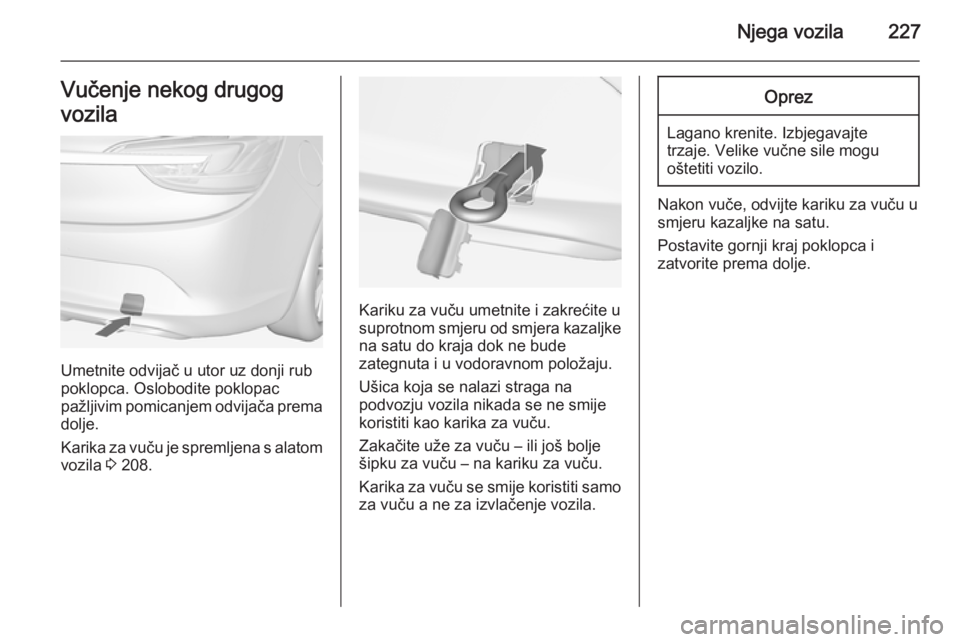

Njega vozila227Vučenje nekog drugog
vozila
Umetnite odvijač u utor uz donji rub
poklopca. Oslobodite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 208.
Kariku za vuču umetnite i zakrećite u
suprotnom smjeru od smjera kazaljke
na satu do kraja dok ne bude
zategnuta i u vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo
za vuču a ne za izvlačenje vozila.
Oprez
Lagano krenite. Izbjegavajte trzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču u
smjeru kazaljke na satu.
Postavite gornji kraj poklopca i
zatvorite prema dolje.

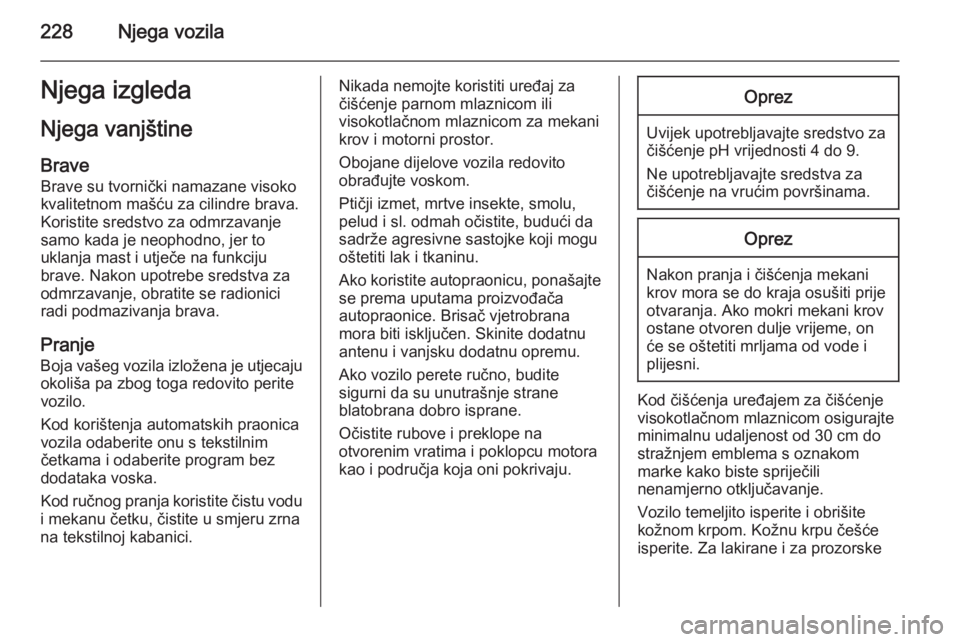

228Njega vozilaNjega izgleda
Njega vanjštine Brave Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava.
Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon upotrebe sredstva za
odmrzavanje, obratite se radionici radi podmazivanja brava.
Pranje
Boja vašeg vozila izložena je utjecaju okoliša pa zbog toga redovito peritevozilo.
Kod korištenja automatskih praonica
vozila odaberite onu s tekstilnim
četkama i odaberite program bez
dodataka voska.
Kod ručnog pranja koristite čistu vodu
i mekanu četku, čistite u smjeru zrna
na tekstilnoj kabanici.Nikada nemojte koristiti uređaj za
čišćenje parnom mlaznicom ili
visokotlačnom mlaznicom za mekani
krov i motorni prostor.
Obojane dijelove vozila redovito
obrađujte voskom.
Ptičji izmet, mrtve insekte, smolu,
pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak i tkaninu.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisač vjetrobrana
mora biti isključen. Skinite dodatnu
antenu i vanjsku dodatnu opremu.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora kao i područja koja oni pokrivaju.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti 4 do 9.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Oprez
Nakon pranja i čišćenja mekani
krov mora se do kraja osušiti prije
otvaranja. Ako mokri mekani krov
ostane otvoren dulje vrijeme, on
će se oštetiti mrljama od vode i
plijesni.
Kod čišćenja uređajem za čišćenje
visokotlačnom mlaznicom osigurajte
minimalnu udaljenost od 30 cm do
stražnjem emblema s oznakom
marke kako biste spriječili
nenamjerno otključavanje.
Vozilo temeljito isperite i obrišite
kožnom krpom. Kožnu krpu češće
isperite. Za lakirane i za prozorske
