OPEL CASCADA 2014 Uživatelská příručka (in Czech)

Péče o vozidlo209
Č.Obvod15–16Větrání sedadel, zadní kamera,
řídicí modul stahovací střechy17–18–19Vyhřívání volantu20–21Vyhřívání sedadel22–23Řídicí modul stahovací střechy,
napájecí lišta levá24–25–26Propojovací pojistka pro režim
jiný než logistický27Pasivní vstup28–29Hydraulická jednotkaČ.Obvod30–31–32Flex RideNářadí vozidla
Nářadí
Vozidla s rezervním kolem
Otevřete kryt nákladové podlahy.
Zvedák, nářadí a popruh k zajištění
poškozeného kola jsou uloženy
v sadě nářadí pod rezervním kolem v zavazadlovém prostoru. Klíč na
kola a tažné oko se nacházejí v sáčku
na nářadí umístěném v prohlubni pro
rezervní kolo blízko sady nářadí.
Rezervní kolo 3 222.

210Péče o vozidlo
Vozidla se soupravou na opravupneumatik
Některé nářadí a tažné oko se
nacházejí společně se soupravou na
opravu pneumatik v sadě nářadí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
Vozidlo se soupravou na opravu
pneumatik, s plochou podlahou
zavazadlového prostoru
Některé nástroje a tažné oko se
nacházejí spolu se soupravou na
opravu pneumatik ve vaku, který je
upevněn k levému přednímu
poutacímu oku v zavazadlovém
prostoru.
Kola a pneumatiky
Kola U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U těchto vozidel jsou povolena pouze speciální slitinová kola, jež jsou pro
dané vozidlo schválena.
Stav pneumatik, stav ráfků Hrany přejíždějte pomalu a pokudmožno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte kola z hlediska
poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Zimní pneumatiky Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.

Péče o vozidlo211
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 246.
Rozměr pneumatik 225/55 R17
používejte pouze jako zimní
pneumatiky.
U vozidel se vznětovým motorem
nejsou povoleny žádné ocelové ráfky.
U tohoto vozidla jsou povolena pouze speciální slitinová kola, která jsou pro
toto vozidlo schválena.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatikNapříklad 235/55 R 17 99 V235=Šířka pneumatiky, mm55=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat17=Průměr ráfku, v palcích99=Index zatížení, např. 99
odpovídá zatížení 775 kgV=Písmeno rychlostního kóduPísmeno rychlostního kódu:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 246.
Na informačním štítku pro
pneumatiky a zatížení na rámu levých dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.

212Péče o vozidlo
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky vzduchu v pneumatikách se liší v závislosti na různých výbavách
vozidla. Pro zajištění správné
hodnoty tlaku vzduchu
v pneumatikách dodržujte následující
postup:
1. Identifikujte identifikační kód motoru. Údaje o motoru 3 241.
2. Identifikujte příslušnou pneumatiku.
Tabulky tlaků vzduchu
v pneumatikách obsahují všechny
možné kombinace 3 246.
Pneumatiky schválené pro vaše
vozidlo naleznete v prohlášení
o shodě EHS, které bylo dodáno
společně s vaším vozidlem, nebo
v jiných národních registračních
dokumentech.Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte odpovídající
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče, 3 98.
Systém monitorování tlaku
vzduchu v pneumatikách
Když rychlost vozidla překročí určitý
limit, zkontroluje systém sledování
tlaku vzduchu v pneumatikách jednou za minutu tlak ve všech čtyřech
pneumatikách.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na tlak v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak.
Aktuální tlaky vzduchu
v pneumatikách může zobrazovat
Nabídka Informace o vozidle na
informačním centru řidiče.
Nabídku lze vybrat pomocí tlačítek na páčce ukazatele směru.

Péče o vozidlo213
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete systém sledování tlaku
vzduchu v pneumatikách.
Stav systému a výstrahy jsou
zobrazeny na informačním centru
řidiče prostřednictvím zprávy a blikání příslušné pneumatiky.
Nízký tlak vzduchu v pneumatikách je
signalizován kontrolkou w 3 96.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 246.
Po nahuštění bude možná nutné
v DIC aktualizovat hodnoty tlaku
v pneumatikách. Během této doby
může svítit kontrolka w.
Pokud se při nižších teplotách
kontrolka w rozsvítí a po ujetí určité
vzdálenosti zhasne, může to
znamenat klesání tlaku. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 105.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku,
v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém kontroly tlaku vzduchu
v pneumatikách pro tyto kola není
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost

214Péče o vozidlo
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik se musí
provést servis čidel systému
sledování tlaku vzduchu
v pneumatikách. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.

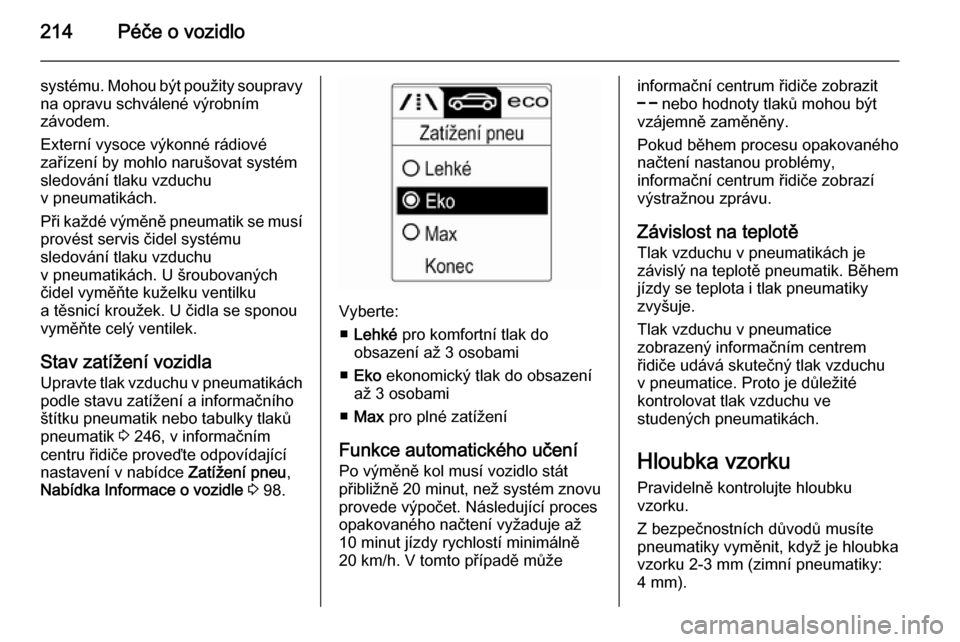

Stav zatížení vozidla Upravte tlak vzduchu v pneumatikáchpodle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 246, v informačním
centru řidiče proveďte odpovídající
nastavení v nabídce Zatížení pneu,
Nabídka Informace o vozidle 3 98.
Vyberte:
■ Lehké pro komfortní tlak do
obsazení až 3 osobami
■ Eko ekonomický tlak do obsazení
až 3 osobami
■ Max pro plné zatížení
Funkce automatického učení Po výměně kol musí vozidlo stát
přibližně 20 minut , než systém znovu
provede výpočet. Následující proces
opakovaného načtení vyžaduje až
10 minut jízdy rychlostí minimálně
20 km/h. V tomto případě může
informační centrum řidiče zobrazit
$ nebo hodnoty tlaků mohou být
vzájemně zaměněny.
Pokud během procesu opakovaného
načtení nastanou problémy,
informační centrum řidiče zobrazí
výstražnou zprávu.
Závislost na teplotě
Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Tlak vzduchu v pneumatice
zobrazený informačním centrem
řidiče udává skutečný tlak vzduchu v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).

Péče o vozidlo215
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, vyměňte příležitostně přední
kola za zadní. Ujistěte se, že směr
otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.

216Péče o vozidloŘetězy na kola
Sněhové řetězy používejte pouze na
předních kolech.
Řetězy na kola jsou přípustné na
pneumatikách s rozměry
225/55 R 17. Vždy používejte řetězy s malými oky, které zvětšují profil
pneumatiky a vnitřní bočnice
maximálně o 10 mm (včetně řetězové
pojistky).
Řetězy na kola jsou přípustné na
pneumatikách s rozměry
245/45 R 18. Vždy používejte řetězy
s malými oky, které zvětšují profil
pneumatiky a vnitřní bočnice
maximálně o 7 mm (včetně pojistky řetězu).9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku pneumatikyje možné opravit pomocí soupravy na
opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik. Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.
9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.

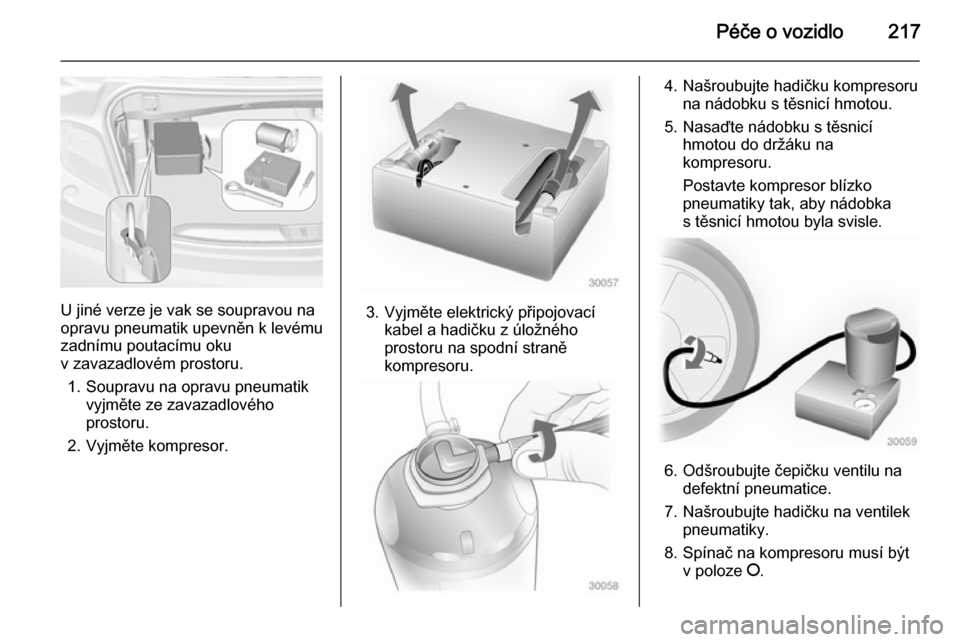

Souprava na opravu pneumatik je ve
schránce pod krytem podlahy
v zavazadlovém prostoru.

Péče o vozidlo217
U jiné verze je vak se soupravou na
opravu pneumatik upevněn k levému
zadnímu poutacímu oku
v zavazadlovém prostoru.
1. Soupravu na opravu pneumatik vyjměte ze zavazadlového
prostoru.

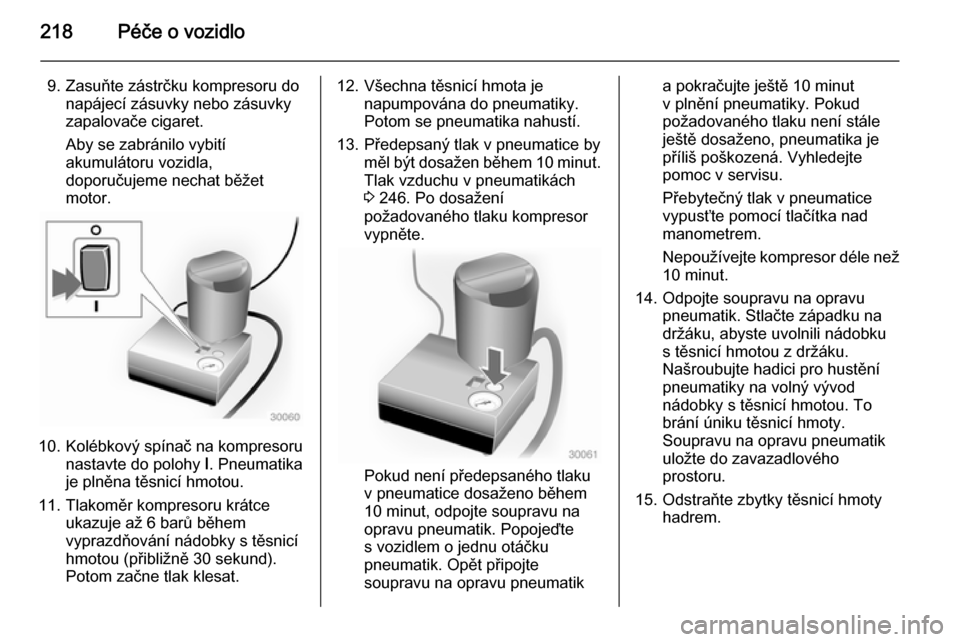

2. Vyjměte kompresor.3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.

218Péče o vozidlo
9. Zasuňte zástrčku kompresoru donapájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru vozidla,
doporučujeme nechat běžet
motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 246. Po dosažení
požadovaného tlaku kompresor
vypněte.
Pokud není předepsaného tlaku
v pneumatice dosaženo během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
