Nega vozila199

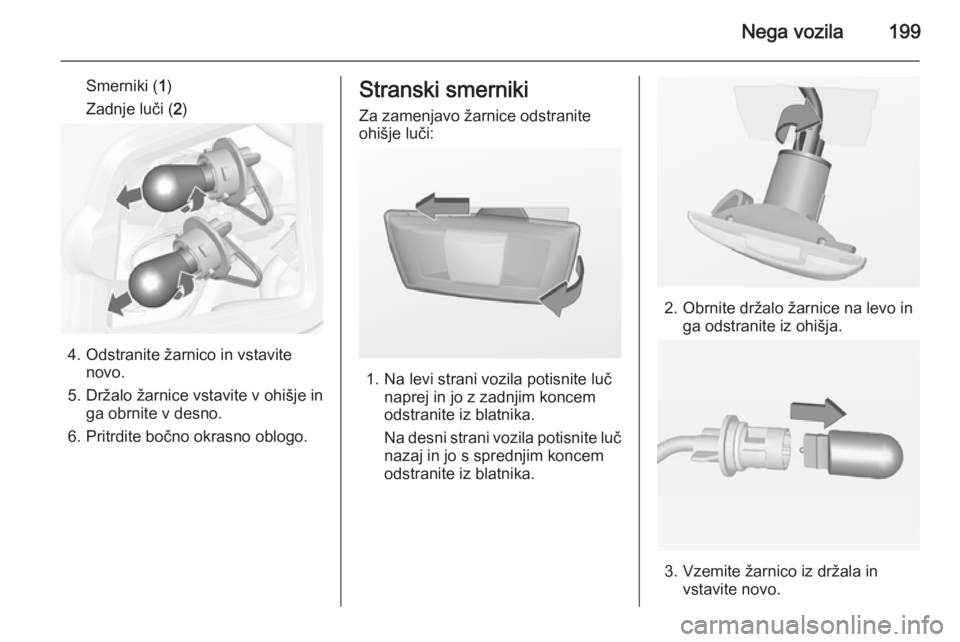

Smerniki (1)
Zadnje luči ( 2)
4. Odstranite žarnico in vstavite
novo.
5. Držalo žarnice vstavite v ohišje in ga obrnite v desno.
6. Pritrdite bočno okrasno oblogo.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.

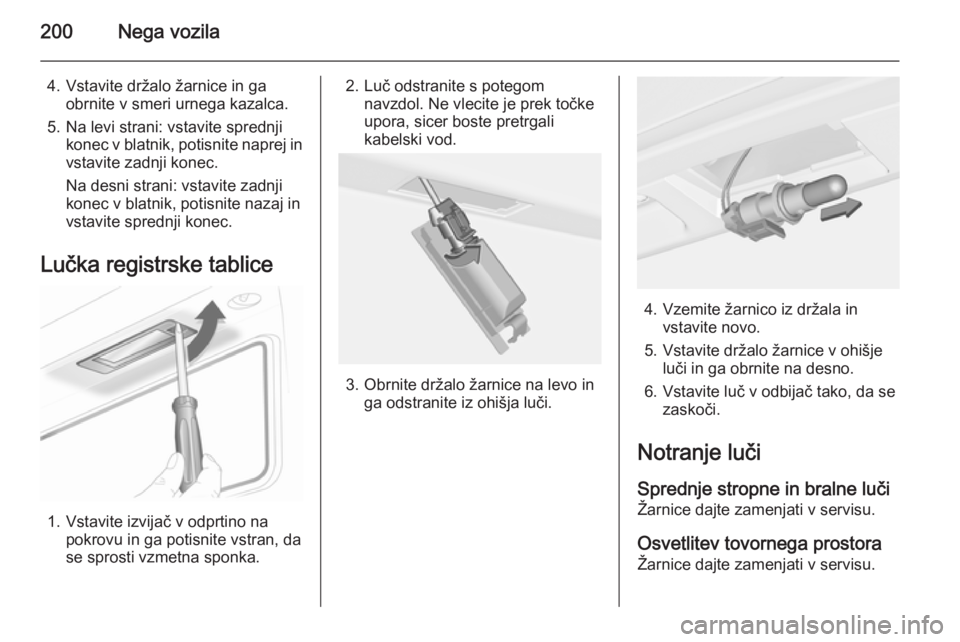

200Nega vozila
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Na levi strani: vstavite sprednji konec v blatnik, potisnite naprej invstavite zadnji konec.
Na desni strani: vstavite zadnji
konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala invstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.

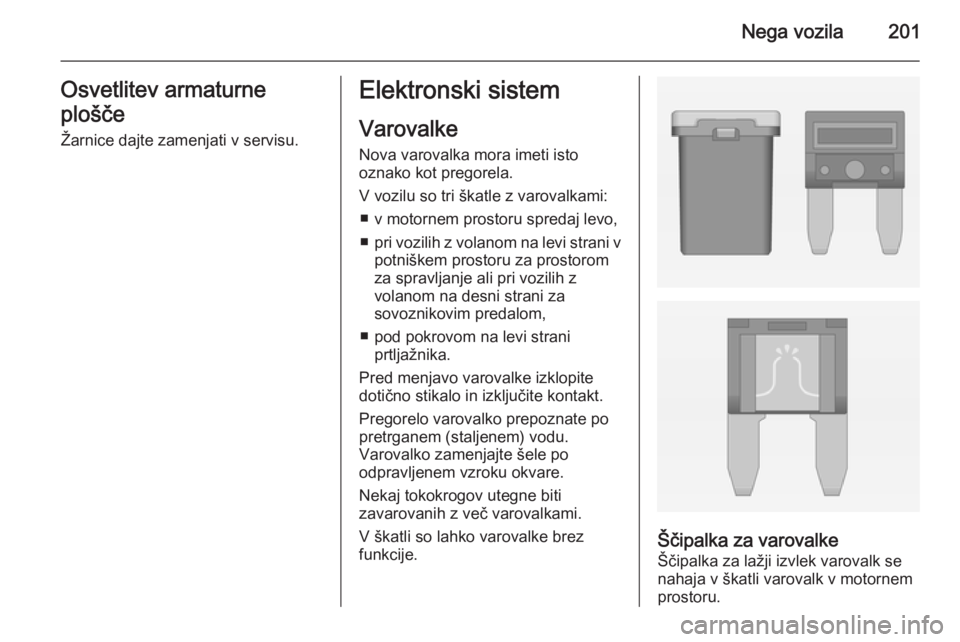

Nega vozila201Osvetlitev armaturne
plošče
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostoromza spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

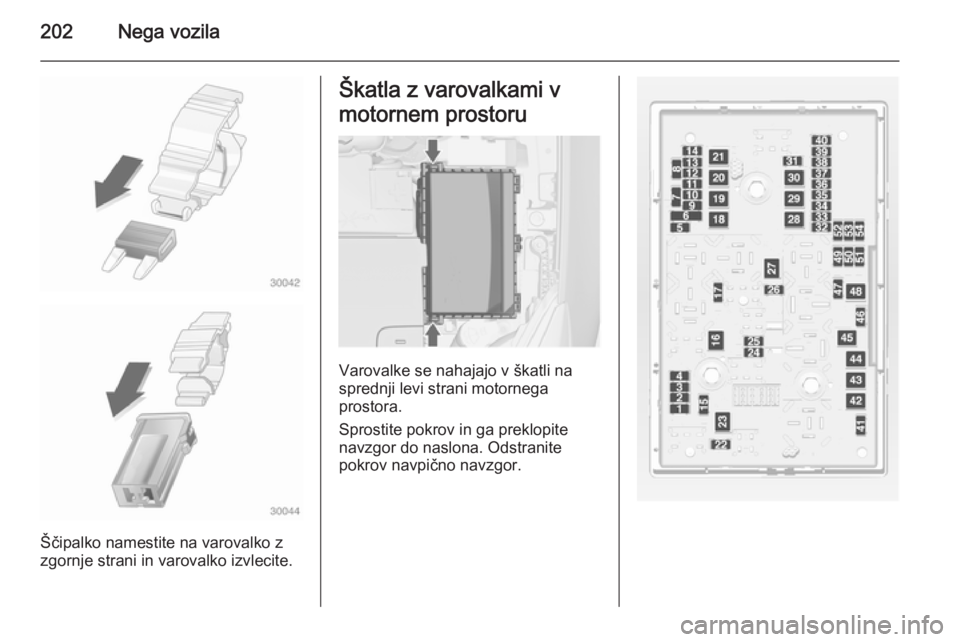

202Nega vozila
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

Nega vozila203
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledala7Vklop ventilatorja8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejni
vklop luči13Ventili sistema ABS14–15Motorni računalnik16ZaganjačŠt.Tokokrog17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni sklop22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30Črpalka ABS31–32Varnostne blazineŠt.Tokokrog33Prilagodljivi žarometi, samodejni
vklop luči34Obtok izpušnih plinov35Električno pomična stekla,
senzor za dež, zunanje ogledalo36Ogrevanje, prezračevanje,
hlajenje37–38Vakuumska črpalka39Krmilni modul sistema goriva40Sistem pranja vetrobranskega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44–45Hladilni ventilator46–47Hupa

204Nega vozila

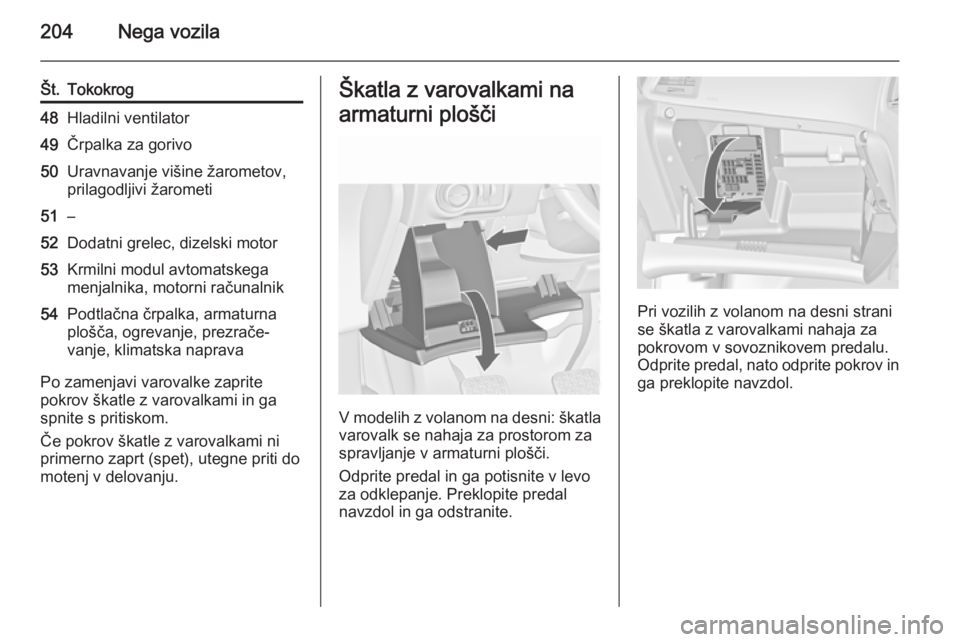

Št.Tokokrog48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov,
prilagodljivi žarometi51–52Dodatni grelec, dizelski motor53Krmilni modul avtomatskega
menjalnika, motorni računalnik54Podtlačna črpalka, armaturna
plošča, ogrevanje, prezrače‐
vanje, klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.
Pri vozilih z volanom na desni strani se škatla z varovalkami nahaja za
pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.

Nega vozila205

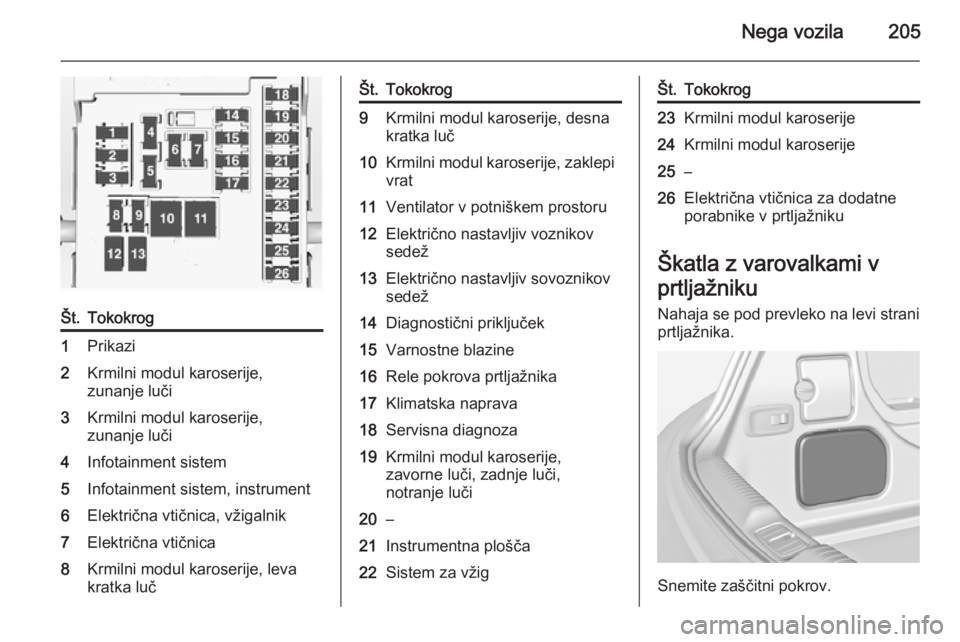

Št.Tokokrog1Prikazi2Krmilni modul karoserije,
zunanje luči3Krmilni modul karoserije,
zunanje luči4Infotainment sistem5Infotainment sistem, instrument6Električna vtičnica, vžigalnik7Električna vtičnica8Krmilni modul karoserije, leva
kratka lučŠt.Tokokrog9Krmilni modul karoserije, desna
kratka luč10Krmilni modul karoserije, zaklepi vrat11Ventilator v potniškem prostoru12Električno nastavljiv voznikov
sedež13Električno nastavljiv sovoznikov
sedež14Diagnostični priključek15Varnostne blazine16Rele pokrova prtljažnika17Klimatska naprava18Servisna diagnoza19Krmilni modul karoserije,
zavorne luči, zadnje luči,
notranje luči20–21Instrumentna plošča22Sistem za vžigŠt.Tokokrog23Krmilni modul karoserije24Krmilni modul karoserije25–26Električna vtičnica za dodatne
porabnike v prtljažniku
Škatla z varovalkami v
prtljažniku Nahaja se pod prevleko na levi strani
prtljažnika.
Snemite zaščitni pokrov.

206Nega vozila

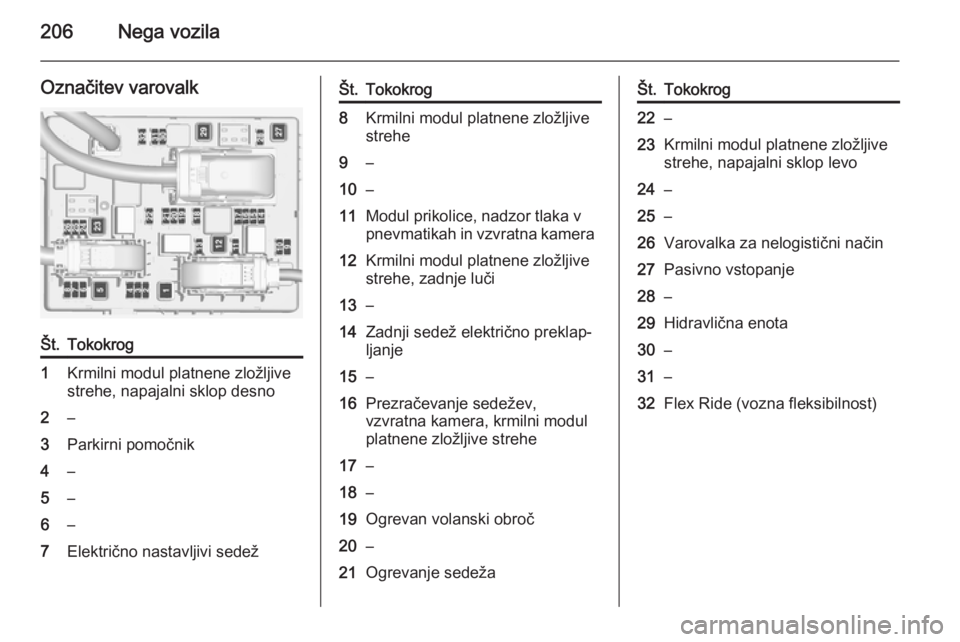

Označitev varovalkŠt.Tokokrog1Krmilni modul platnene zložljive
strehe, napajalni sklop desno2–3Parkirni pomočnik4–5–6–7Električno nastavljivi sedežŠt.Tokokrog8Krmilni modul platnene zložljive
strehe9–10–11Modul prikolice, nadzor tlaka v
pnevmatikah in vzvratna kamera12Krmilni modul platnene zložljive
strehe, zadnje luči13–14Zadnji sedež električno preklap‐
ljanje15–16Prezračevanje sedežev,
vzvratna kamera, krmilni modul
platnene zložljive strehe17–18–19Ogrevan volanski obroč20–21Ogrevanje sedežaŠt.Tokokrog22–23Krmilni modul platnene zložljive
strehe, napajalni sklop levo24–25–26Varovalka za nelogistični način27Pasivno vstopanje28–29Hidravlična enota30–31–32Flex Ride (vozna fleksibilnost)

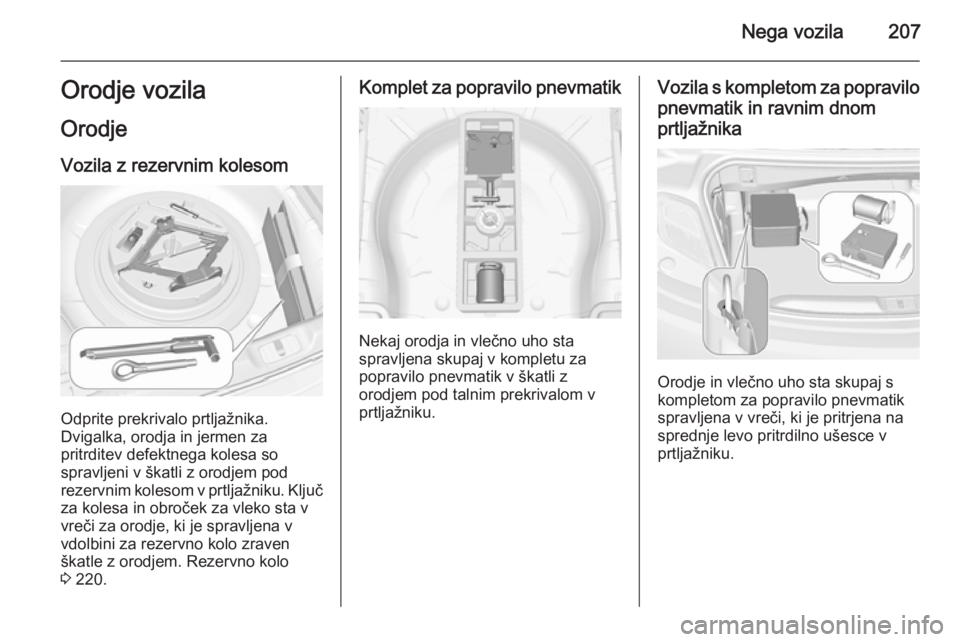

Nega vozila207Orodje vozila
Orodje Vozila z rezervnim kolesom
Odprite prekrivalo prtljažnika.
Dvigalka, orodja in jermen za
pritrditev defektnega kolesa so
spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku. Ključ za kolesa in obroček za vleko sta v
vreči za orodje, ki je spravljena v
vdolbini za rezervno kolo zraven
škatle z orodjem. Rezervno kolo
3 220.
Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku.
Vozila s kompletom za popravilo
pnevmatik in ravnim dnom
prtljažnika
Orodje in vlečno uho sta skupaj s
kompletom za popravilo pnevmatik spravljena v vreči, ki je pritrjena nasprednje levo pritrdilno ušesce v
prtljažniku.

208Nega vozilaKolesa in pnevmatikeKolesa
Pri vozilih z dizelskimi motorji je
dovoljeno uporabljati samo
odobrena, posebna aluminijasta
platišča. Uporaba jeklenih platišč ni
dovoljena.
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.Kot zimske pnevmatike so dovoljene vse dimenzije pnevmatik 3 243.
Kot zimske pnevmatike so dovoljene
samo pnevmatike z dimenzijami
225/55 R17.
Pri vozilih z dizelskimi motorji je dovoljeno uporabljati samo
odobrena, posebna aluminijasta
platišča. Uporaba jeklenih platišč ni
dovoljena.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Oznake na pnevmatikah
Npr. 235/55 R 17 99 V235=Širina pnevmatike v mm55=Razmerje prečnega prereza
(razmerje med višino in širino pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat
(samopodporna)17=Premer platišča v palcih99=Oznaka nosilnosti; npr.: 99
ustreza 775 kgV=Hitrostna oznakaHitrostna oznaka:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak v pnevmatikah
Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.
Odvijte pokrov ventila.
